Спосіб контролю утворення гідратів у газопроводі

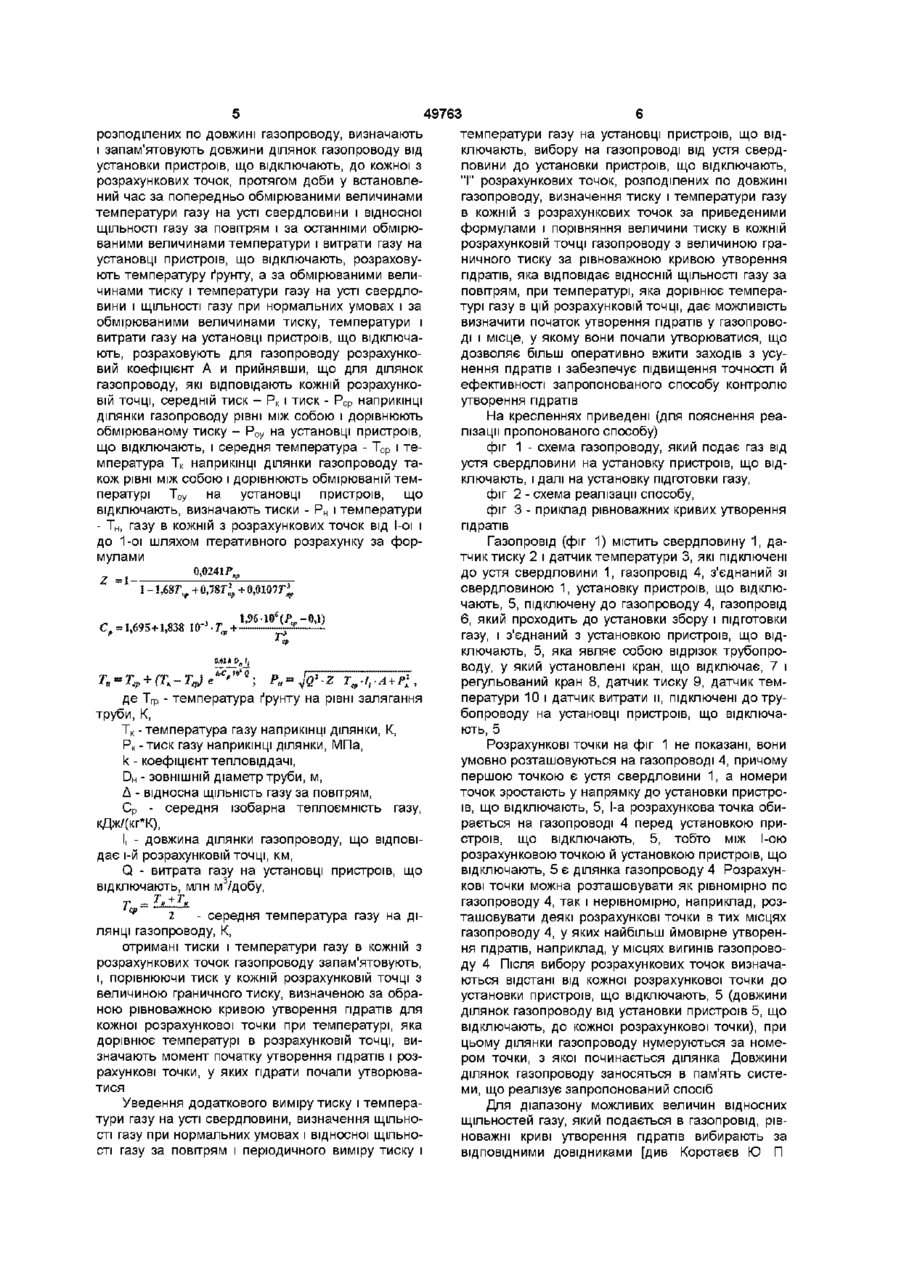

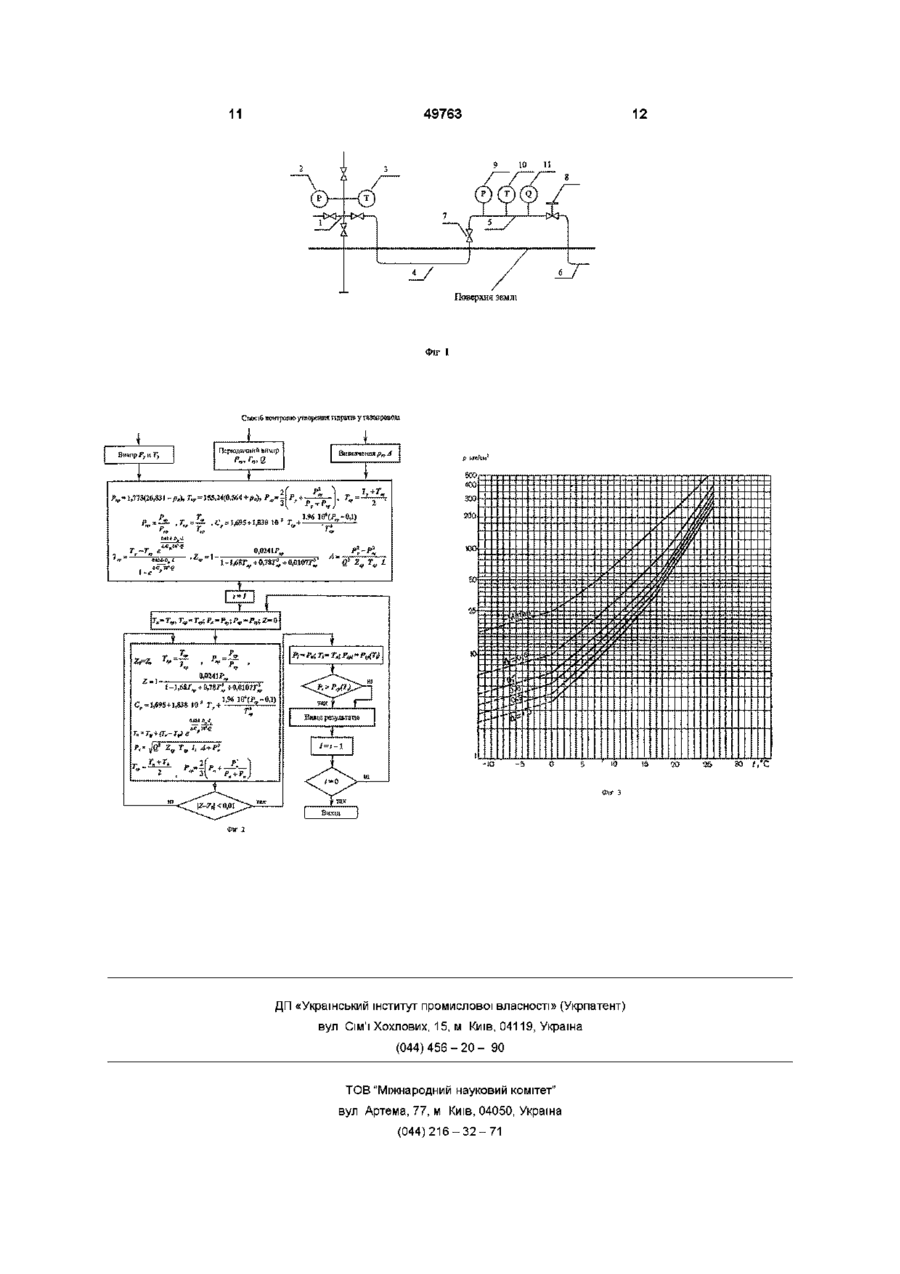

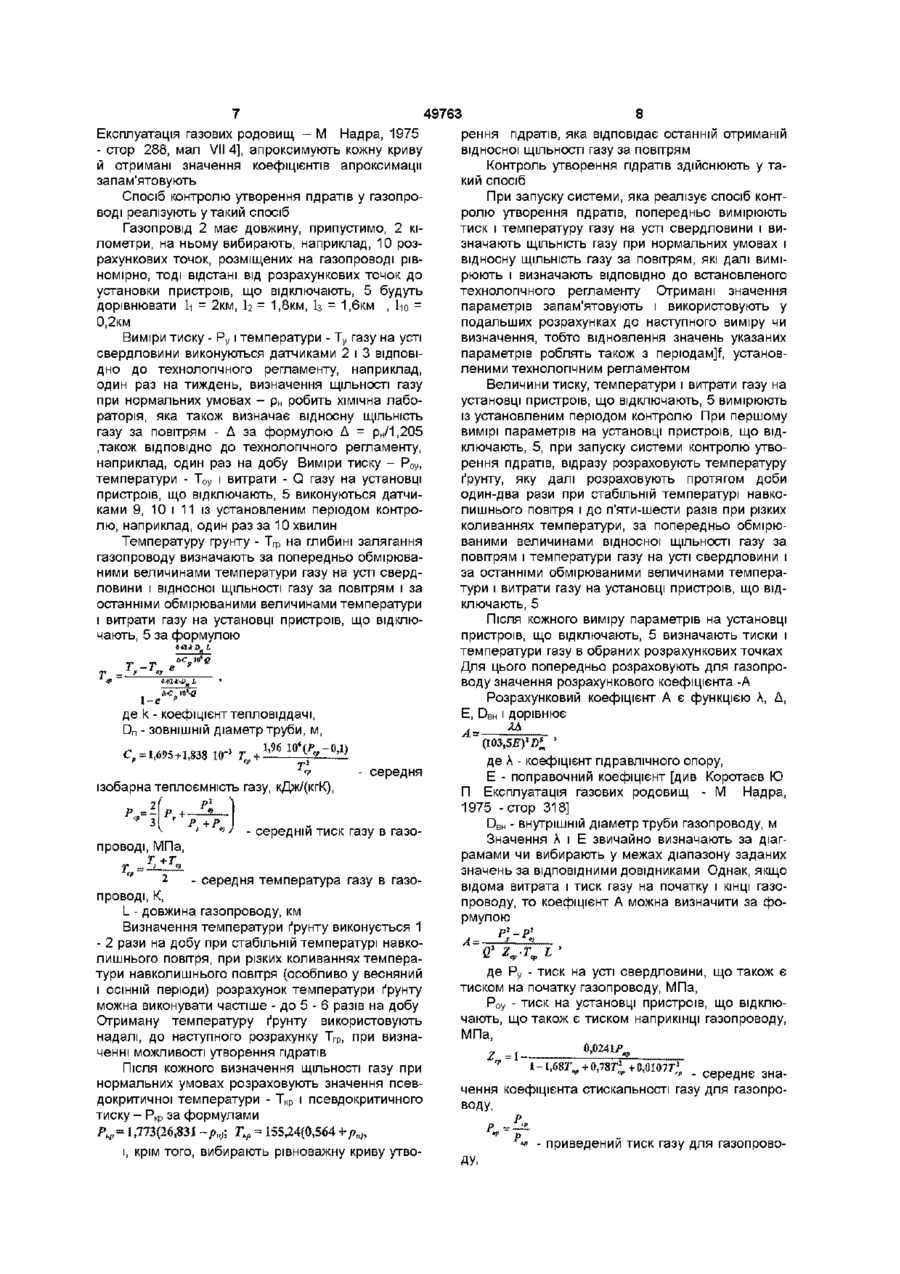

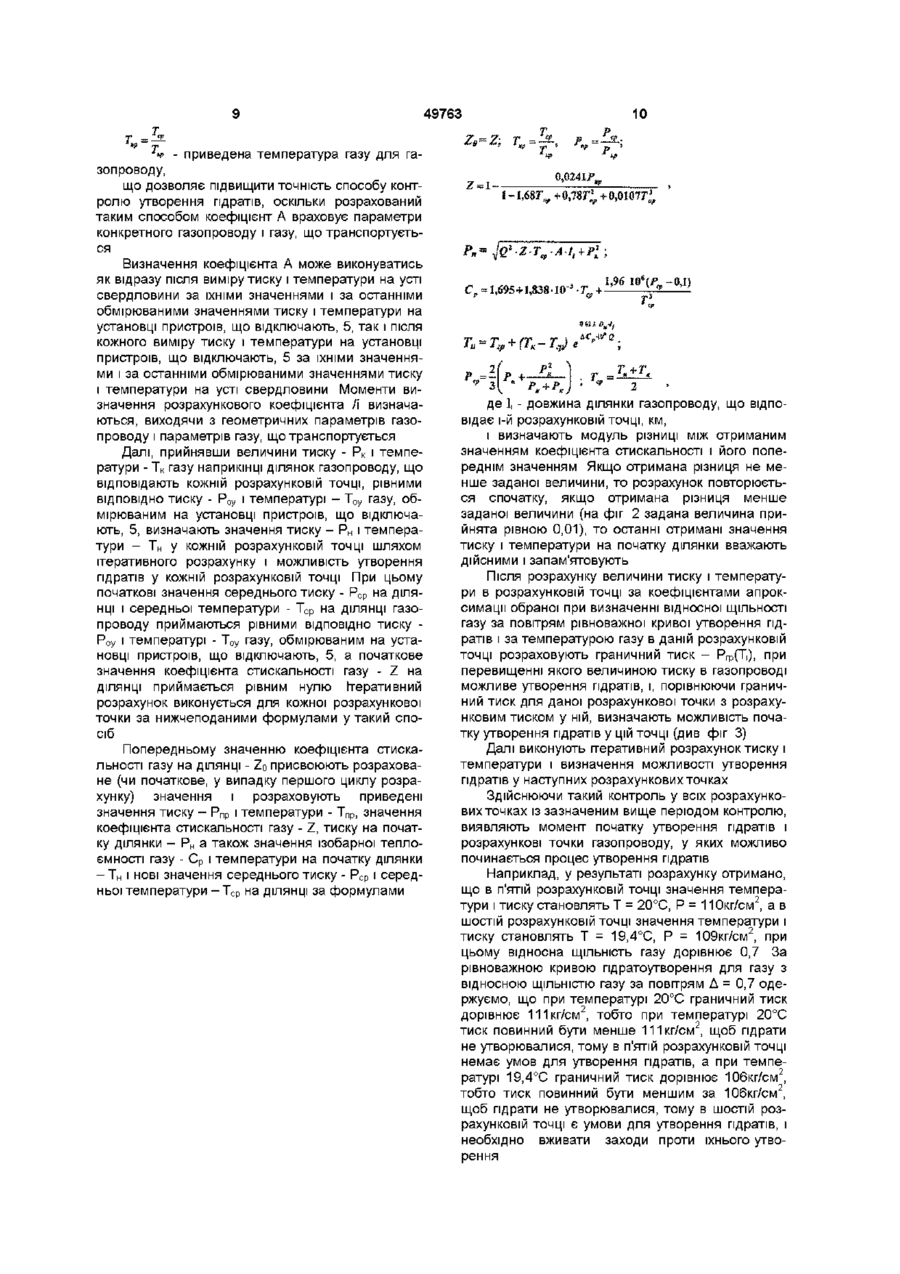

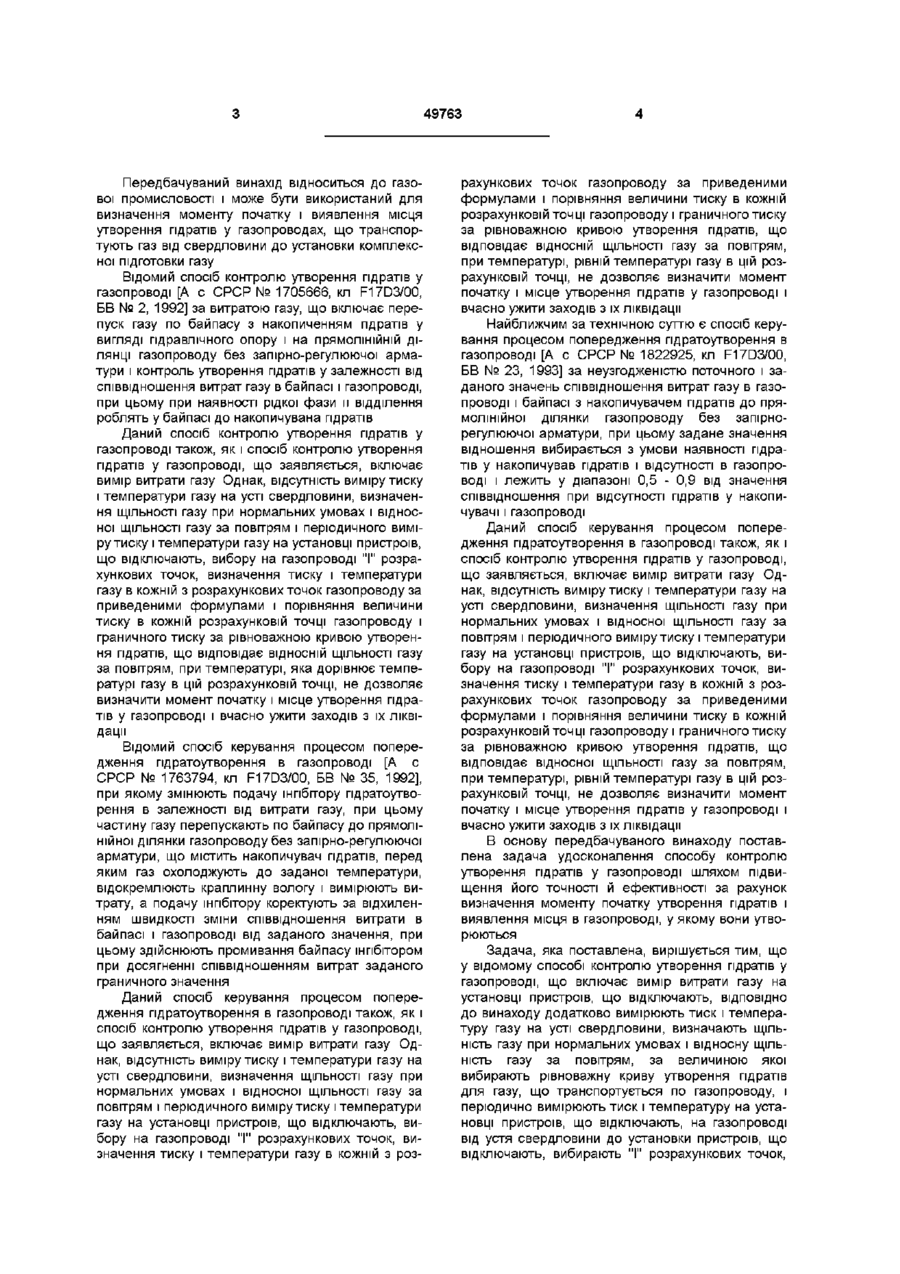

Спосіб контролю утворення гідратів у газопроводі, що включає вимір витрати газу на установці з пристроями, що відключають, який відрізняється тим, що додатково вимірюють тиск і температуру газу на усті свердловини, визначають ЩІЛЬНІСТЬ газу при нормальних умовах і відносну ЩІЛЬНІСТЬ газу за повітрям, за величиною якої вибирають рівноважну криву утворення гідратів для газу, що транспортується по газопроводу, і періодично вимірюють тиск і температуру на установці з пристроями, що відключають, на газопроводі від устя свердловини до установки з пристроями, що відключають, вибирають "І" розрахункових точок, розподілених по довжині газопроводу, визначають і запам'ятовують довжини ділянок газопроводу від установки з пристроями, що відключають, до кожної з розрахункових точок, протягом доби у встановлений час за попередньо вимірюваними величинами температури газу на усті свердловини і відносної ЩІЛЬНОСТІ газу за повітрям і за останніми вимірюваними величинами температури і витрати газу на установці з пристроями, що відключають, розраховують температуру ґрунту, а за вимірюваними величинами тиску і температури газу на усті свердловини і ЩІЛЬНОСТІ газу при нормальних умовах і за вимірюваними величинами тиску, температури і витрати газу на установці з пристроями, що відключають, розраховують для газопроводу розрахунковий коефіцієнт А й, прийнявши, що для ділянок газопроводу, які відповідають кожній розрахунковій точці, середній тиск Рср і тиск Рк наприкінці ділянки газопроводу рівні між собою і дорівнюють вимірюваному тиску РОу на установці з пристроями, що відключають, і середня температура Тср, і температура Тк наприкінці ділянки газопроводу також рівні між собою і дорівнюють вимірюваній температурі Тоу на установці з пристроями, що відключають, визначають тиски Рн і температури Тн газу в кожній з розрахункових точок від 1-ої і до 1-ої шляхом ітеративного розрахунку за формулами 0,0241Рп пр Z =10,78Тп2р +0,01071^ 1 - 1,68Т пр 3 С р =1,695 + 1,838 10" -Т ср 1,96-10' Рср-0,1, ср 0,62 k DH I, TU=T гр Т„-Т 1 ср гр, 'і ДС„ 106 Q • А + R? де Тгр - температура ґрунту на рівні залягання труби, К, Тк - температура газу наприкінці ділянки, К, Рк - тиск газу наприкінці ділянки, МПа, к- коефіцієнт тепловіддачі, DH - ЗОВНІШНІЙ діаметр труби, м, Д - відносна ЩІЛЬНІСТЬ газу за повітрям, Срсередня ізобарна теплоємність газу, кДж/(кг-К), І, - довжина ділянки газопроводу, що відповідає і-й розрахунковій точці, км, Q - витрата газу на установці з пристроями, що відключають, млн м3/добу, -іТ н +ТК Т =— - середня температура газу на ДІЛЯНЦІ газопроводу, К, отримані ТИСКИ І температури газу в кожній з розрахункових точок газопроводу запам'ятовують і, порівнюючи тиск у кожній розрахунковій точці з величиною граничного тиску, визначеною за обраною рівноважною кривою утворення гідратів для кожної розрахункової точки при температурі, яка дорівнює температурі в розрахунковій точці, визначають момент початку утворення гідратів і розрахункові точки, у яких гідрати почали утворюватися СО (О 49763 Передбачуваний винахід відноситься до газової промисловості і може бути використаний для визначення моменту початку і виявлення місця утворення гідратів у газопроводах, що транспортують газ від свердловини до установки комплексної підготовки газу Відомий спосіб контролю утворення гідратів у газопроводі [А с СРСР № 1705666, кл F17D3/00, БВ № 2, 1992] за витратою газу, що включає перепуск газу по байпасу з накопиченням гідратів у вигляді гідравлічного опору і на прямолінійній ДІЛЯНЦІ газопроводу без запірно-регулюючої арматури і контроль утворення гідратів у залежності від співвідношення витрат газу в байпасі і газопроводі, при цьому при наявності рідкої фази и відділення роблять у байпасі до накопичувана гідратів Даний спосіб контролю утворення гідратів у газопроводі також, як і спосіб контролю утворення гідратів у газопроводі, що заявляється, включає вимір витрати газу Однак, відсутність виміру тиску і температури газу на усті свердловини, визначення ЩІЛЬНОСТІ газу при нормальних умовах і відносної ЩІЛЬНОСТІ газу за повітрям і періодичного виміру тиску і температури газу на установці пристроїв, що відключають, вибору на газопроводі "І" розрахункових точок, визначення тиску і температури газу в кожній з розрахункових точок газопроводу за приведеними формулами і порівняння величини тиску в кожній розрахунковій точці газопроводу і граничного тиску за рівноважною кривою утворення гідратів, що відповідає ВІДНОСНІЙ ЩІЛЬНОСТІ газу за повітрям, при температурі, яка дорівнює температурі газу в цій розрахунковій точці, не дозволяє визначити момент початку і місце утворення гідратів у газопроводі і вчасно ужити заходів з їх ліквідації Відомий спосіб керування процесом попередження пдратоутворення в газопроводі [А с СРСР № 1763794, кл F17D3/00, БВ № 35, 1992], при якому змінюють подачу інгібітору пдратоутворення в залежності від витрати газу, при цьому частину газу перепускають по байпасу до прямолінійної ділянки газопроводу без запірно-регулюючої арматури, що містить накопичувач гідратів, перед яким газ охолоджують до заданої температури, відокремлюють краплинну вологу і вимірюють витрату, а подачу інгібітору коректують за відхиленням швидкості зміни співвідношення витрати в байпасі і газопроводі від заданого значення, при цьому здійснюють промивання байпасу інгібітором при досягненні співвідношенням витрат заданого граничного значення Даний спосіб керування процесом попередження пдратоутворення в газопроводі також, як і спосіб контролю утворення гідратів у газопроводі, що заявляється, включає вимір витрати газу Однак, відсутність виміру тиску і температури газу на усті свердловини, визначення ЩІЛЬНОСТІ газу при нормальних умовах і відносної ЩІЛЬНОСТІ газу за повітрям і періодичного виміру тиску і температури газу на установці пристроїв, що відключають, вибору на газопроводі "І" розрахункових точок, визначення тиску і температури газу в кожній з роз рахункових точок газопроводу за приведеними формулами і порівняння величини тиску в кожній розрахунковій точці газопроводу і граничного тиску за рівноважною кривою утворення гідратів, що відповідає ВІДНОСНІЙ ЩІЛЬНОСТІ газу за повітрям, при температурі, рівній температурі газу в цій розрахунковій точці, не дозволяє визначити момент початку і місце утворення гідратів у газопроводі і вчасно ужити заходів з їх ліквідації Найближчим за технічною суттю є спосіб керування процесом попередження пдратоутворення в газопроводі [А с СРСР № 1822925, кл F17D3/00, БВ № 23, 1993] за неузгодженістю поточного і заданого значень співвідношення витрат газу в газопроводі і байпасі з накопичувачем гідратів до прямолінійної ділянки газопроводу без запірнорегулюючої арматури, при цьому задане значення відношення вибирається з умови наявності гідратів у накопичував гідратів і відсутності в газопроводі і лежить у діапазоні 0,5 - 0,9 від значення співвідношення при відсутності гідратів у накопичувачі і газопроводі Даний спосіб керування процесом попередження пдратоутворення в газопроводі також, як і спосіб контролю утворення гідратів у газопроводі, що заявляється, включає вимір витрати газу Однак, відсутність виміру тиску і температури газу на усті свердловини, визначення ЩІЛЬНОСТІ газу при нормальних умовах і відносної ЩІЛЬНОСТІ газу за повітрям і періодичного виміру тиску і температури газу на установці пристроїв, що відключають, вибору на газопроводі "І" розрахункових точок, визначення тиску і температури газу в кожній з розрахункових точок газопроводу за приведеними формулами і порівняння величини тиску в кожній розрахунковій точці газопроводу і граничного тиску за рівноважною кривою утворення гідратів, що відповідає відносної ЩІЛЬНОСТІ газу за повітрям, при температурі, рівній температурі газу в цій розрахунковій точці, не дозволяє визначити момент початку і місце утворення гідратів у газопроводі і вчасно ужити заходів з їх ліквідації В основу передбачуваного винаходу поставлена задача удосконалення способу контролю утворення гідратів у газопроводі шляхом підвищення його точності й ефективності за рахунок визначення моменту початку утворення гідратів і виявлення місця в газопроводі, у якому вони утворюються Задача, яка поставлена, вирішується тим, що у відомому способі контролю утворення гідратів у газопроводі, що включає вимір витрати газу на установці пристроїв, що відключають, ВІДПОВІДНО до винаходу додатково вимірюють тиск і температуру газу на усті свердловини, визначають ЩІЛЬНІСТЬ газу при нормальних умовах і відносну ЩІЛЬНІСТЬ газу за повітрям, за величиною якої вибирають рівноважну криву утворення гідратів для газу, що транспортується по газопроводу, і періодично вимірюють тиск і температуру на установці пристроїв, що відключають, на газопроводі від устя свердловини до установки пристроїв, що відключають, вибирають "І" розрахункових точок, 49763 розподілених по довжині газопроводу, визначають і запам'ятовують довжини ділянок газопроводу від установки пристроїв, що відключають, до кожної з розрахункових точок, протягом доби у встановлений час за попередньо обмірюваними величинами температури газу на усті свердловини і відносної ЩІЛЬНОСТІ газу за повітрям і за останніми обмірюваними величинами температури і витрати газу на установці пристроїв, що відключають, розраховують температуру ґрунту, а за обмірюваними величинами тиску і температури газу на усті свердловини і ЩІЛЬНОСТІ газу при нормальних умовах і за обмірюваними величинами тиску, температури і витрати газу на установці пристроїв, що відключають, розраховують для газопроводу розрахунковий коефіцієнт А и прийнявши, що для ділянок газопроводу, які відповідають кожній розрахунковій точці, середній тиск - Рк і тиск - Рср наприкінці ділянки газопроводу рівні між собою і дорівнюють обмірюваному тиску - Роу на установці пристроїв, що відключають, і середня температура - Тср і температура Тк наприкінці ділянки газопроводу також рівні між собою і дорівнюють обмірюваній температурі ТОу на установці пристроїв, що відключають, визначають тиски - Рн і температури - Тн, газу в кожній з розрахункових точок від 1-ої і до 1-ої шляхом ітеративного розрахунку за формулами Z =\ ,, + 0,78ГІ + 0,010771 tip up яр 1,96-10*(і» -0,1) С, =1,695 + 1,838 де Т г р - температура ґрунту на рівні залягання труби, К, Т к - температура газу наприкінці ділянки, К, Р к - тиск газу наприкінці ділянки, МПа, к - коефіцієнт тепловіддачі, D H - ЗОВНІШНІЙ діаметр труби, м, Д - відносна ЩІЛЬНІСТЬ газу за повітрям, С р - середня ізобарна теплоємність газу, кДж/(кг*К), І, - довжина ділянки газопроводу, що відповідає і-й розрахунковій точці, км, Q - витрата газу на установці пристроїв, що 3 відключають, млн м /добу, Г = Ілїіж. ^ 1 - середня температура газу на ДІ ЛЯНЦІ газопроводу, К, отримані тиски і температури газу в кожній з розрахункових точок газопроводу запам'ятовують, і, порівнюючи тиск у кожній розрахунковій точці з величиною граничного тиску, визначеною за обраною рівноважною кривою утворення гідратів для кожної розрахункової точки при температурі, яка дорівнює температурі в розрахунковій точці, визначають момент початку утворення гідратів і розрахункові точки, у яких гідрати почали утворюватися Уведення додаткового виміру тиску і температури газу на усті свердловини, визначення ЩІЛЬНОСТІ газу при нормальних умовах і відносної ЩІЛЬНОСТІ газу за повітрям і періодичного виміру тиску і температури газу на установці пристроїв, що відключають, вибору на газопроводі від устя свердловини до установки пристроїв, що відключають, "І" розрахункових точок, розподілених по довжині газопроводу, визначення тиску і температури газу в кожній з розрахункових точок за приведеними формулами і порівняння величини тиску в кожній розрахунковій точці газопроводу з величиною граничного тиску за рівноважною кривою утворення гідратів, яка відповідає ВІДНОСНІЙ ЩІЛЬНОСТІ газу за повітрям, при температурі, яка дорівнює температурі газу в цій розрахунковій точці, дає можливість визначити початок утворення гідратів у газопроводі і місце, у якому вони почали утворюватися, що дозволяє більш оперативно вжити заходів з усунення гідратів і забезпечує підвищення точності й ефективності запропонованого способу контролю утворення гідратів На кресленнях приведені (для пояснення реалізації пропонованого способу) фіг 1 - схема газопроводу, який подає газ від устя свердловини на установку пристроїв, що відключають, і далі на установку підготовки газу, фіг 2 - схема реалізації способу, фіг 3 - приклад рівноважних кривих утворення гідратів Газопровід (фіг 1) містить свердловину 1, датчик тиску 2 і датчик температури 3, які підключені до устя свердловини 1, газопровід 4, з'єднаний зі свердловиною 1, установку пристроїв, що відключають, 5, підключену до газопроводу 4, газопровід 6, який проходить до установки збору і підготовки газу, і з'єднаний з установкою пристроїв, що відключають, 5, яка являє собою відрізок трубопроводу, у який установлені кран, що відключає, 7 і регульований кран 8, датчик тиску 9, датчик температури 10 і датчик витрати м, підключені до трубопроводу на установці пристроїв, що відключають, 5 Розрахункові точки на фіг 1 не показані, вони умовно розташовуються на газопроводі 4, причому першою точкою є устя свердловини 1, а номери точок зростають у напрямку до установки пристроїв, що відключають, 5, 1а розрахункова точка обирається на газопроводі 4 перед установкою пристроїв, що відключають, 5, тобто між 1-ою розрахунковою точкою й установкою пристроїв, що відключають, 5 є ділянка газопроводу 4 Розрахункові точки можна розташовувати як рівномірно по газопроводу 4, так і нерівномірно, наприклад, розташовувати деякі розрахункові точки в тих місцях газопроводу 4, у яких найбільш ймовірне утворення гідратів, наприклад, у місцях вигинів газопроводу 4 Після вибору розрахункових точок визначаються відстані від кожної розрахункової точки до установки пристроїв, що відключають, 5 (довжини ділянок газопроводу від установки пристроїв 5, що відключають, до кожної розрахункової точки), при цьому ділянки газопроводу нумеруються за номером точки, з якої починається ділянка Довжини ділянок газопроводу заносяться в пам'ять системи, що реалізує запропонований спосіб Для діапазону можливих величин відносних щільностей газу, який подається в газопровід, рівноважні криві утворення гідратів вибирають за ВІДПОВІДНИМИ довідниками [див Коротаєв Ю П 49763 8 Експлуатація газових родовищ - М Надра, 1975 рення гідратів, яка відповідає останній отриманій - стор 288, мал VII 4], апроксимують кожну криву відносної ЩІЛЬНОСТІ газу за повітрям й отримані значення коефіцієнтів апроксимації Контроль утворення гідратів здійснюють у тазапам'ятовують кий спосіб Спосіб контролю утворення гідратів у газопроПри запуску системи, яка реалізує спосіб контводі реалізують у такий спосіб ролю утворення гідратів, попередньо вимірюють тиск і температуру газу на усті свердловини і виГазопровід 2 має довжину, припустимо, 2 кізначають ЩІЛЬНІСТЬ газу при нормальних умовах і лометри, на ньому вибирають, наприклад, 10 розвідносну ЩІЛЬНІСТЬ газу за повітрям, які далі вимірахункових точок, розміщених на газопроводі ріврюють і визначають ВІДПОВІДНО ДО встановленого номірно, тоді відстані від розрахункових точок до технологічного регламенту Отримані значення установки пристроїв, що відключають, 5 будуть параметрів запам'ятовують і використовують у дорівнювати її = 2км, h = 1,8км, Із = 1,6км , 1ю = подальших розрахунках до наступного виміру чи 0,2км визначення, тобто відновлення значень указаних Виміри тиску - Ру і температури - Ту газу на усті параметрів роблять також з періодам]^ установсвердловини виконуються датчиками 2 і 3 ВІДПОВІленими технологічним регламентом ДНО до технологічного регламенту, наприклад, один раз на тиждень, визначення ЩІЛЬНОСТІ газу Величини тиску, температури і витрати газу на при нормальних умовах - рн робить хімічна лабоустановці пристроїв, що відключають, 5 вимірюють раторія, яка також визначає відносну ЩІЛЬНІСТЬ із установленим періодом контролю При першому газу за повітрям - Д за формулою Д = рн/1,205 вимірі параметрів на установці пристроїв, що від.також ВІДПОВІДНО до технологічного регламенту, ключають, 5, при запуску системи контролю утвонаприклад, один раз на добу Виміри тиску - Роу, рення гідратів, відразу розраховують температуру температури - ТОу і витрати - Q газу на установці ґрунту, яку далі розраховують протягом доби пристроїв, що відключають, 5 виконуються датчиодин-два рази при стабільній температурі навкоками 9, 10 і 11 із установленим періодом контролишнього повітря і до п'яти-шести разів при різких лю, наприклад, один раз за 10 хвилин коливаннях температури, за попередньо обмірюваними величинами відносної ЩІЛЬНОСТІ газу за Температуру грунту - Тгр на глибині залягання повітрям і температури газу на усті свердловини і газопроводу визначають за попередньо обмірюваза останніми обмірюваними величинами темпераними величинами температури газу на усті свердтури і витрати газу на установці пристроїв, що відловини і відносної ЩІЛЬНОСТІ газу за повітрям і за ключають, 5 останніми обмірюваними величинами температури і витрати газу на установці пристроїв, що відклюПісля КОЖНОГО виміру параметрів на установці чають, 5 за формулою пристроїв, що відключають, 5 визначають тиски і температури газу в обраних розрахункових точках Для цього попередньо розраховують для газопрот _ воду значення розрахункового коефіцієнта -А Розрахунковий коефіцієнт А є функцією А, Д, 1-е Е, DBH І дорівнює де к- коефіцієнт тепловіддачі, Dn - ЗОВНІШНІЙ діаметр труби, м, ізобарна теплоємність газу, кДж/(кгК), проводі, МПа, г - середня - середній тиск газу в газо 2 - середня температура газу в газопроводі, К, L - довжина газопроводу, км Визначення температури ґрунту виконується 1 - 2 рази на добу при стабільній температурі навколишнього повітря, при різких коливаннях температури навколишнього повітря (особливо у весняний і ОСІННІЙ періоди) розрахунок температури ґрунту можна виконувати частіше - до 5 - 6 разів на добу Отриману температуру ґрунту використовують надалі, до наступного розрахунку Тгр, при визначенні можливості утворення гідратів Після КОЖНОГО визначення ЩІЛЬНОСТІ газу при нормальних умовах розраховують значення псевдокритичної температури - Ткр і псевдокритичного тиску - Ркр за формулами РЧІ= 1,773(26,83ї -/>„,; 3%,= 155,24(0,564 4-р ф і, крім того, вибирають рівноважну криву утво де А - коефіцієнт гідравлічного опору, Е - поправочний коефіцієнт [див Коротаєв Ю П Експлуатація газових родовищ - М Надра, 1975 -стор 318] DBH - внутрішній діаметр труби газопроводу, м Значення А і Е звичайно визначають за діаграмами чи вибирають у межах діапазону заданих значень за ВІДПОВІДНИМИ довідниками Однак, якщо відома витрата і тиск газу на початку і КІНЦІ газопроводу, то коефіцієнт А можна визначити за формулою де тиском РОу чають, МПа, Ру - тиск на усті свердловини, що також є на початку газопроводу, МПа, - тиск на установці пристроїв, що відклющо також є тиском наприкінці газопроводу, 0,024 Іі>^ _ 1 Г„+0,787^+0.0107Г, 1 , . середнє - - - - - •-—- чення коефіцієнта стискальності газу для газопроводу, р = - приведений тиск газу для газопроводу, 49763 10 Т = Т > - приведена температура газу для газопроводу, що дозволяє підвищити точність способу контролю утворення гідратів, оскільки розрахований таким способом коефіцієнт А враховує параметри конкретного газопроводу і газу, що транспортується Визначення коефіцієнта А може виконуватись як відразу після виміру тиску і температури на усті свердловини за їхніми значеннями і за останніми обмірюваними значеннями тиску і температури на установці пристроїв, що відключають, 5, так і після кожного виміру тиску і температури на установці пристроїв, що відключають, 5 за їхніми значеннями і за останніми обмірюваними значеннями тиску і температури на усті свердловини Моменти визначення розрахункового коефіцієнта /і визначаються, виходячи з геометричних параметрів газопроводу і параметрів газу, що транспортується Далі, прийнявши величини тиску - Рк і температури - Тк газу наприкінці ділянок газопроводу, що відповідають кожній розрахунковій точці, рівними ВІДПОВІДНО тиску - РОу і температурі - ТОу газу, обмірюваним на установці пристроїв, що відключають, 5, визначають значення тиску - Рн і температури - Т н у кожній розрахунковій точці шляхом ітеративного розрахунку і можливість утворення гідратів у кожній розрахунковій точці При цьому початкові значення середнього тиску - Рср на ДІЛЯНЦІ І середньої температури - Тср на ДІЛЯНЦІ газопроводу приймаються рівними ВІДПОВІДНО тиску РОу і температурі - Тоу газу, обмірюваним на установці пристроїв, що відключають, 5, а початкове значення коефіцієнта стискальності газу - Z на ДІЛЯНЦІ приймається рівним нулю Ітеративний розрахунок виконується для кожної розрахункової точки за нижчеподаними формулами у такий спосіб Попередньому значенню коефіцієнта стискальності газу на ДІЛЯНЦІ - Zo присвоюють розраховане (чи початкове, у випадку першого циклу розрахунку) значення і розраховують приведені значення тиску - Рпр і температури - Тпр, значення коефіцієнта стискальності газу - Z, тиску на початку ділянки - Рн а також значення ізобарної теплоємності газу - Ср і температури на початку ділянки - Т н і нові значення середнього тиску - Рср і середньої температури - Тср на ДІЛЯНЦІ за формулами 0.024LP „, +0,7871 С =1,695*!,838-І(Ґ'-Г + Т =Т 1,96 Ю*(Р -ОД) + ҐТ ~ J» = ± P + P.+PJ ' T* _ T.+T. " 2 де І, - довжина ділянки газопроводу, що відповідає і-й розрахунковій точці, км, і визначають модуль різниці між отриманим значенням коефіцієнта стискальності і його попереднім значенням Якщо отримана різниця не менше заданої величини, то розрахунок повторюється спочатку, якщо отримана різниця менше заданої величини (на фіг 2 задана величина прийнята рівною 0,01), то останні отримані значення тиску і температури на початку ділянки вважають дійсними і запам'ятовують Після розрахунку величини тиску і температури в розрахунковій точці за коефіцієнтами апроксимації обраної при визначенні відносної ЩІЛЬНОСТІ газу за повітрям рівноважної кривої утворення гідратів і за температурою газу в даній розрахунковій точці розраховують граничний тиск - Ргр(Т), при перевищенні якого величиною тиску в газопроводі можливе утворення гідратів, і, порівнюючи граничний тиск для даної розрахункової точки з розрахунковим тиском у ній, визначають можливість початку утворення гідратів у цій точці (див фіг 3) Далі виконують ітеративний розрахунок тиску і температури і визначення можливості утворення гідратів у наступних розрахункових точках Здійснюючи такий контроль у всіх розрахункових точках із зазначеним вище періодом контролю, виявляють момент початку утворення гідратів і розрахункові точки газопроводу, у яких можливо починається процес утворення гідратів Наприклад, у результаті розрахунку отримано, що в п'ятій розрахунковій точці значення температури і тиску становлять Т = 20°С, Р = 110кг/см2, а в шостій розрахунковій точці значення температури і тиску становлять Т = 19,4°С, Р = 109кг/см2, при цьому відносна ЩІЛЬНІСТЬ газу дорівнює 0,7 За рівноважною кривою пдратоутворення для газу з відносною ЩІЛЬНІСТЮ газу за повітрям Д = 0,7 одержуємо, що при температурі 20°С граничний тиск дорівнює 111кг/см2, тобто при температурі 20°С тиск повинний бути менше 111кг/см2, щоб гідрати не утворювалися, тому в п'ятій розрахунковій точці немає умов для утворення гідратів, а при температурі 19,4°С граничний тиск дорівнює 106кг/см2, тобто тиск повинний бути меншим за 106кг/см2, щоб гідрати не утворювалися, тому в шостій розрахунковій точці є умови для утворення гідратів, і необхідно вживати заходи проти їхнього утворення 11 49763 12 Поверхня землі 'іг 1 -10 -5 О 5 Ю ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 50 Q5 ЗО /,"С
