Ємність для зберігання напоїв або мінеральних вод, насичених двоокисом вуглецю

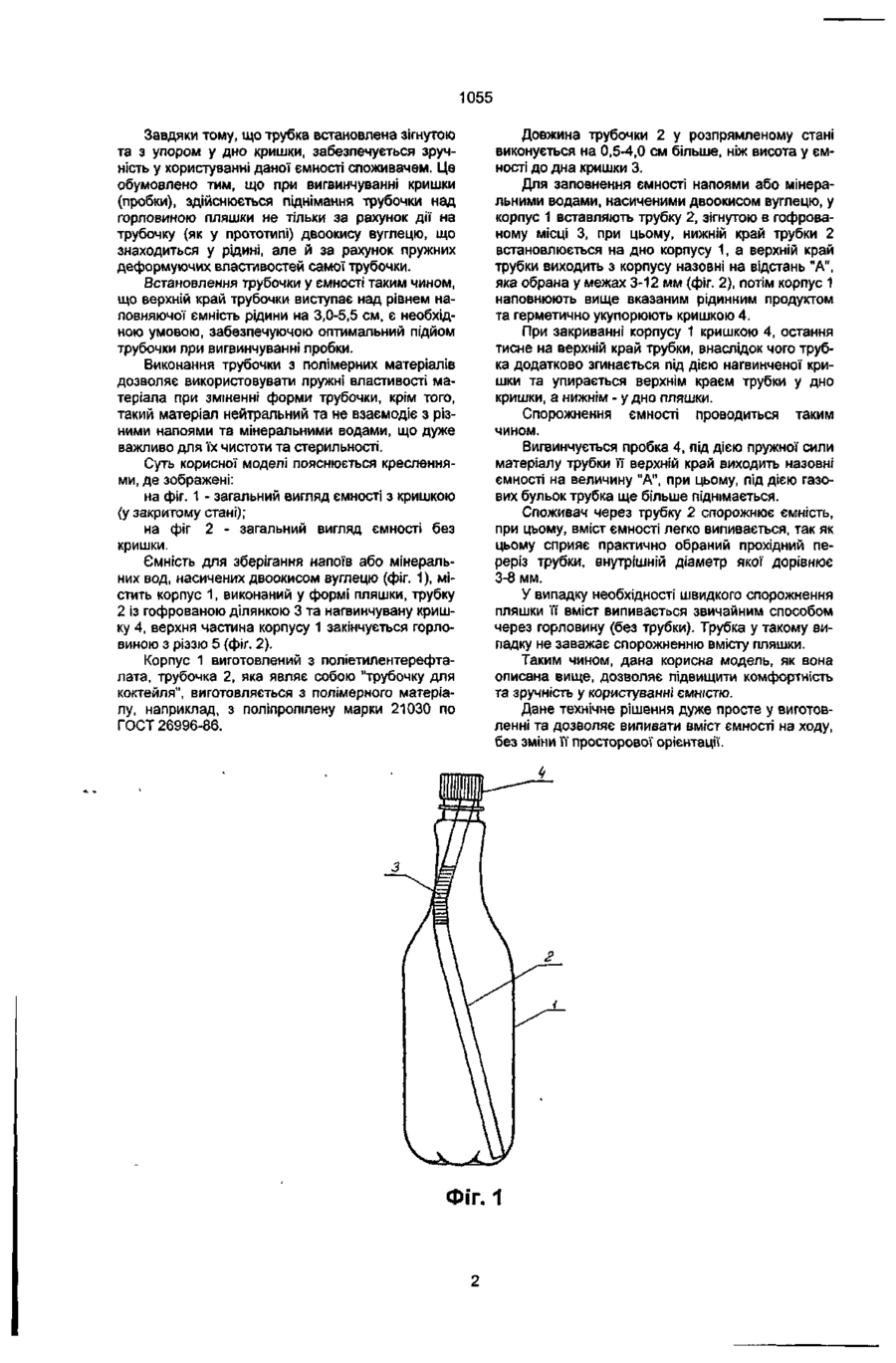

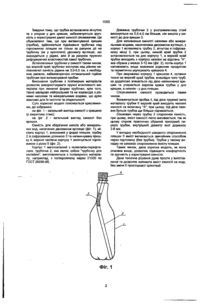

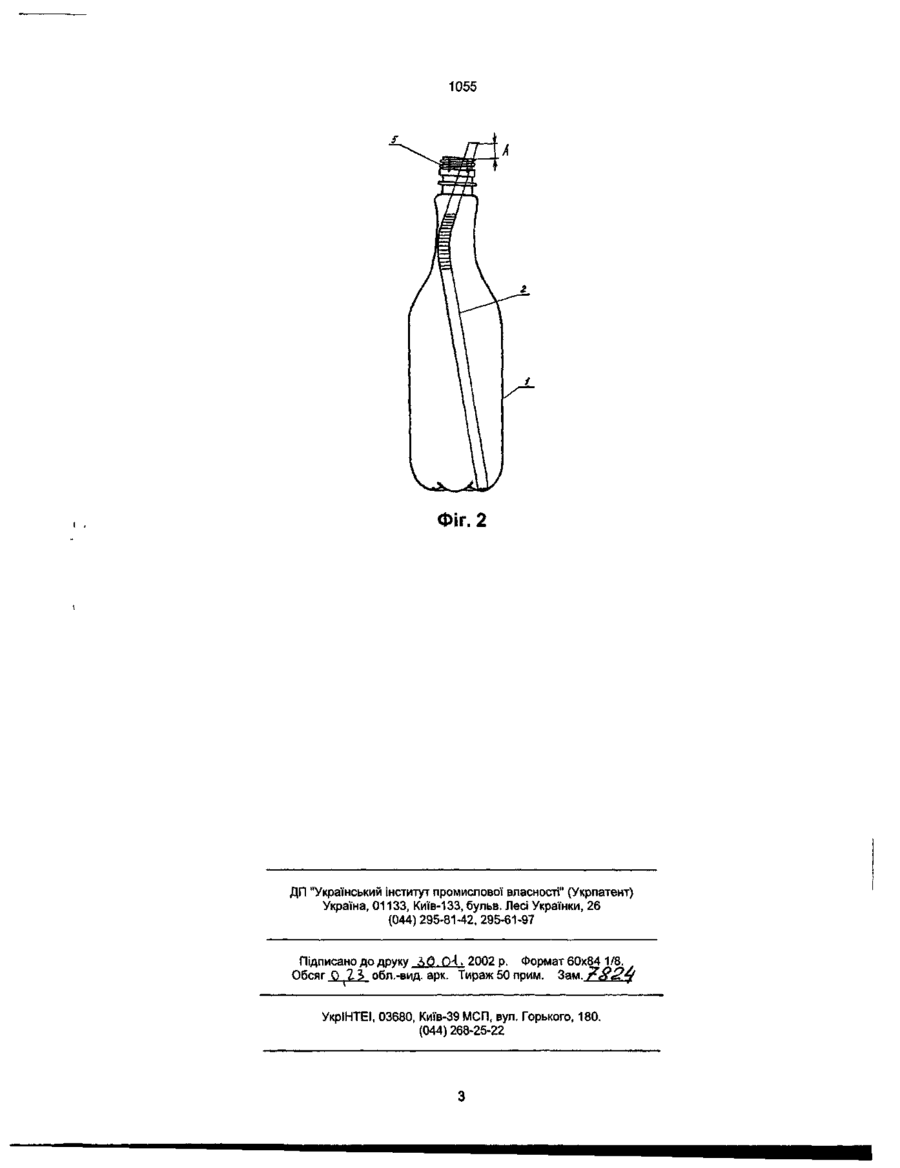

1 Ємність ДЛЯ зберігання напоїв або мінеральних вод, насичених двоокисом вуглецю, що містить корпус у вигляді пляшки з нагвинченою на п горловину кришкою та розміщеною всередині корпусу трубкою, яка відрізняється тим, що трубка виконана з гофрованою ділянкою та встановлена зігнутою у МІСЦІ гофрованої ділянки з можливістю упору верхнім краєм трубки у дно кришки, а нижнім - у дно корпусу, при цьому верхній край трубки виступає над рівнем наповняючої ємність рідини на 3,0-5,5 см 2 Ємність по п 1, яка відрізняється тим, що внутрішній діаметр трубки виконаний у межах 3-8 мм Корисна модель відноситься до таробудування, а саме, до ємностей, що використовуються для розливу, зберігання, транспортування та спорожнення споживачем напоїв чи мінеральних вод, насичених двоокисом вуглецю Відома пляшка для газованих напоїв, що виконана у вигляді пластмасової пляшки, яка містить циліндричний корпус з кришкою (пат СРСР № 1 813 058 кл B65D1/02.1993 р ) Основним недоліком такої пляшки є те, що у не* не забезпечується м спорожнення без зміни положення самої пляшки, тобто пляшці треба змінити просторову орієнтацію (и необхідно нахилити) І тоді й вміст може бути випитим споживачем Найбільш близькою по технічній суті та досягаемому результату до даної корисної моделі і обраної за прототип є ємність для зберігання напоїв або мінеральних вод, насичених двоокисом вуглецю (див ТУУ-61 960-98), що містить корпус у вигляді пляшки з нагвинченою на п горловину (маючу різь) кришкою Ємність виготовляється з розміщеною всередині корпусу трубкою Трубка являє собою пряму "соломинку для коктейля", яка виконана з полімерного матеріалу та має довжину, що дорівнює висоті корпусу, і встановлена таким чином, що верхній край трубки виступає над рівнем наповняючої ємність рідини на 1-2,5 см, при цьому, край трубки не торкається дна кришки на 1-3 мм, а кришка виконана у вигляді з'ємного нарізного ковпачка При експлуатації споживач вигвинчує пробку, і трубка за рахунок двоокису вуглецю у рідині підіймається над горловиною пляшки Проте, внаслідок того, що вільно плаваюча у воді трубка підіймається тільки з-за наявності вуглекислоти у газованій рідині, не забезпечується достатній підйом трубки, над горловиною пляшки, що знижує зручність у користуванні Крім того, у процесі спорожнення пляшки споживачем об'єм рідини зменшується, тобто зменшується виштовхуваюча сила, діюча на трубку, і трубка, внаслідок того, що вона виконана прямою повертається у початкове положення, тобто на дно пляшки, що також знижує зручність у користуванні, так як споживач змушений руками витягувати трубочку з пляшки Перед авторами постала задача розробити конструкцію ємності для зберігання напоїв або мінеральних вод, насичених двоокисом вуглецю, яка б забезпечувала зручність у користуванні споживачем in ю Ця задача вирішується тим, що у ВІДОМІЙ ЄМ НОСТІ для зберігання напоїв або мінеральних вод насичених двоокисом вуглецю що містить корпус у вигляді пляшки з нагвинченою на П нарізну горловину кришкою та розміщеною всередині корпусу трубку, згідно корисної моделі трубка виконана з гофрованою ділянкою та встановлена зігнутою у МІСЦІ гофрованої ділянки з можливістю упору верхнього краю трубки у дно кришки, а нижнього - у дно корпусу, при цьому, верхній край трубки виступає над рівнем наповняючої ємність рідини на 3,0-5,5 см Крім того, трубка виконана з полімерних матеріалів та має внутрішній діаметр 3-8 мм, забезпечуючий зручність у спорожненні вмісту ємності О.О4. 2002 р. Формат 60x84 Обсяг Q 23> обл.-вид. арк. Тираж 50 прим. Зам._ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
