Відцентрова машина для внесення мінеральних добрив

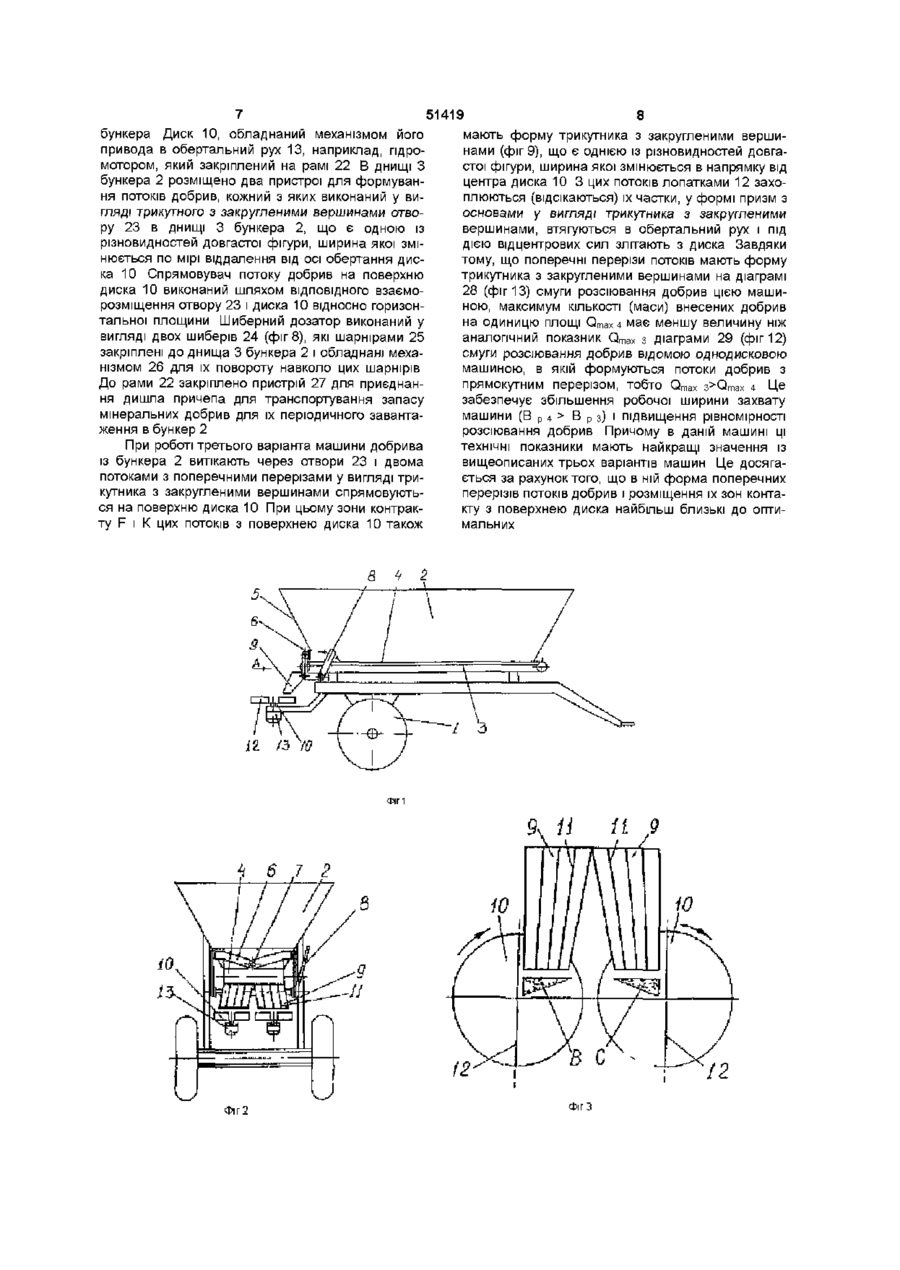

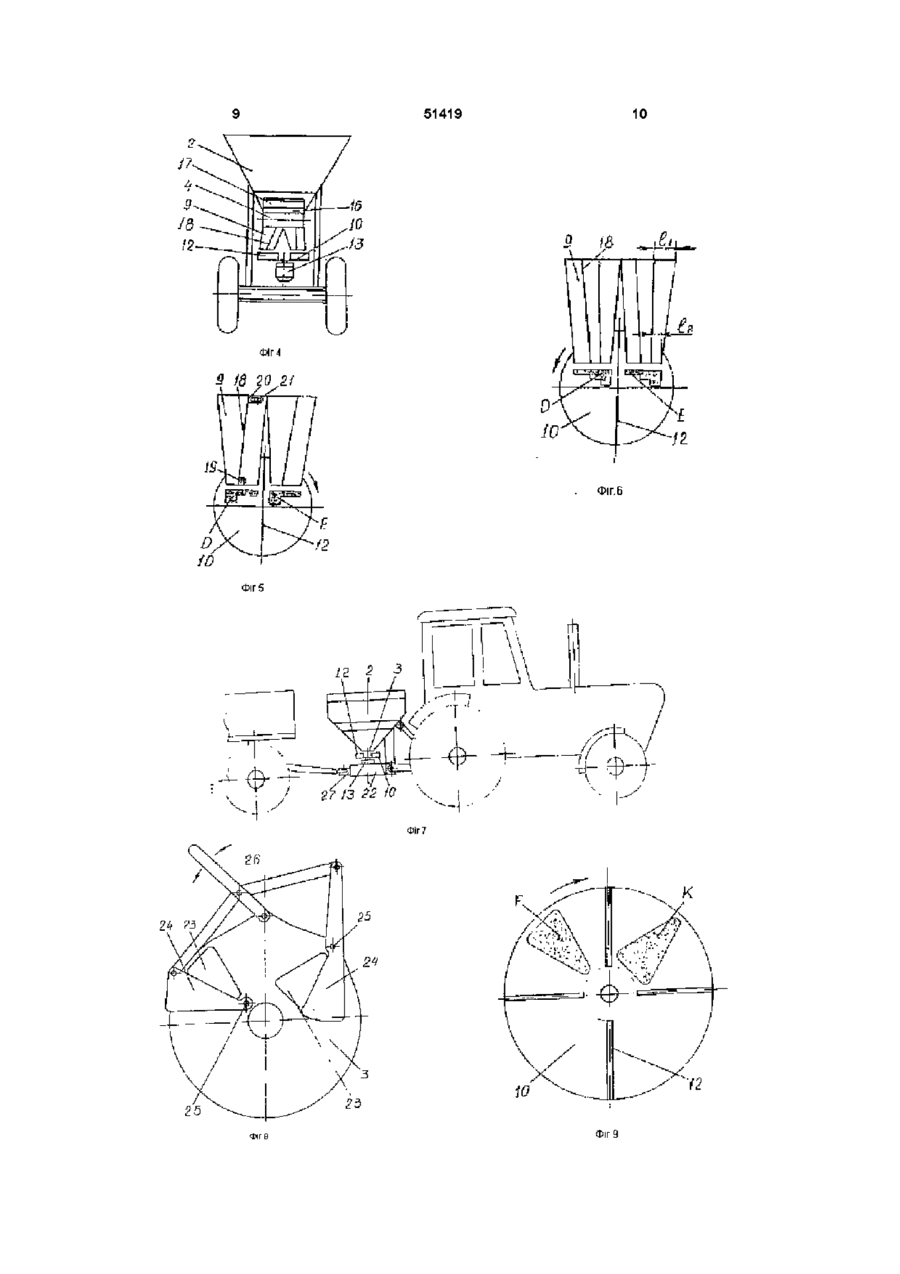

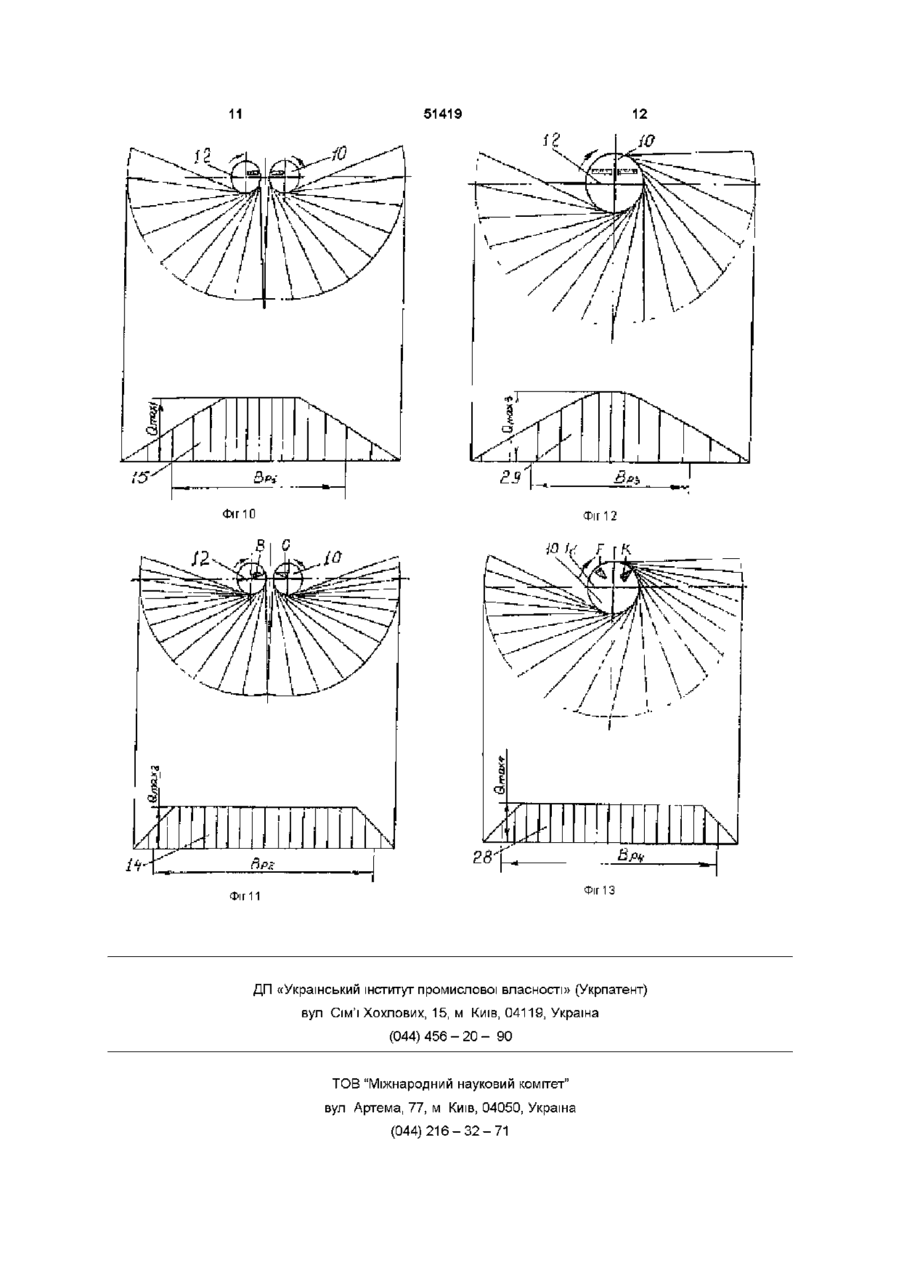

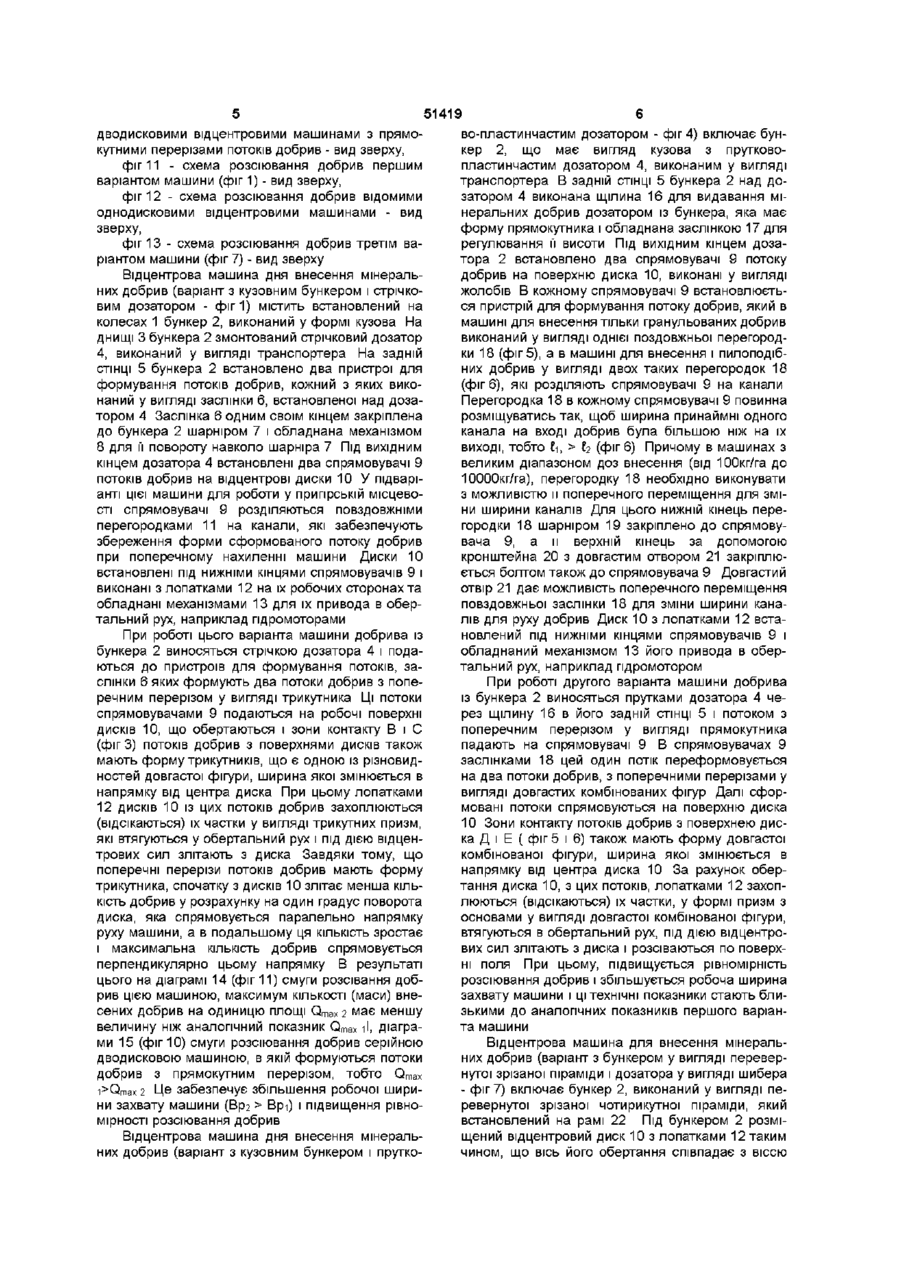

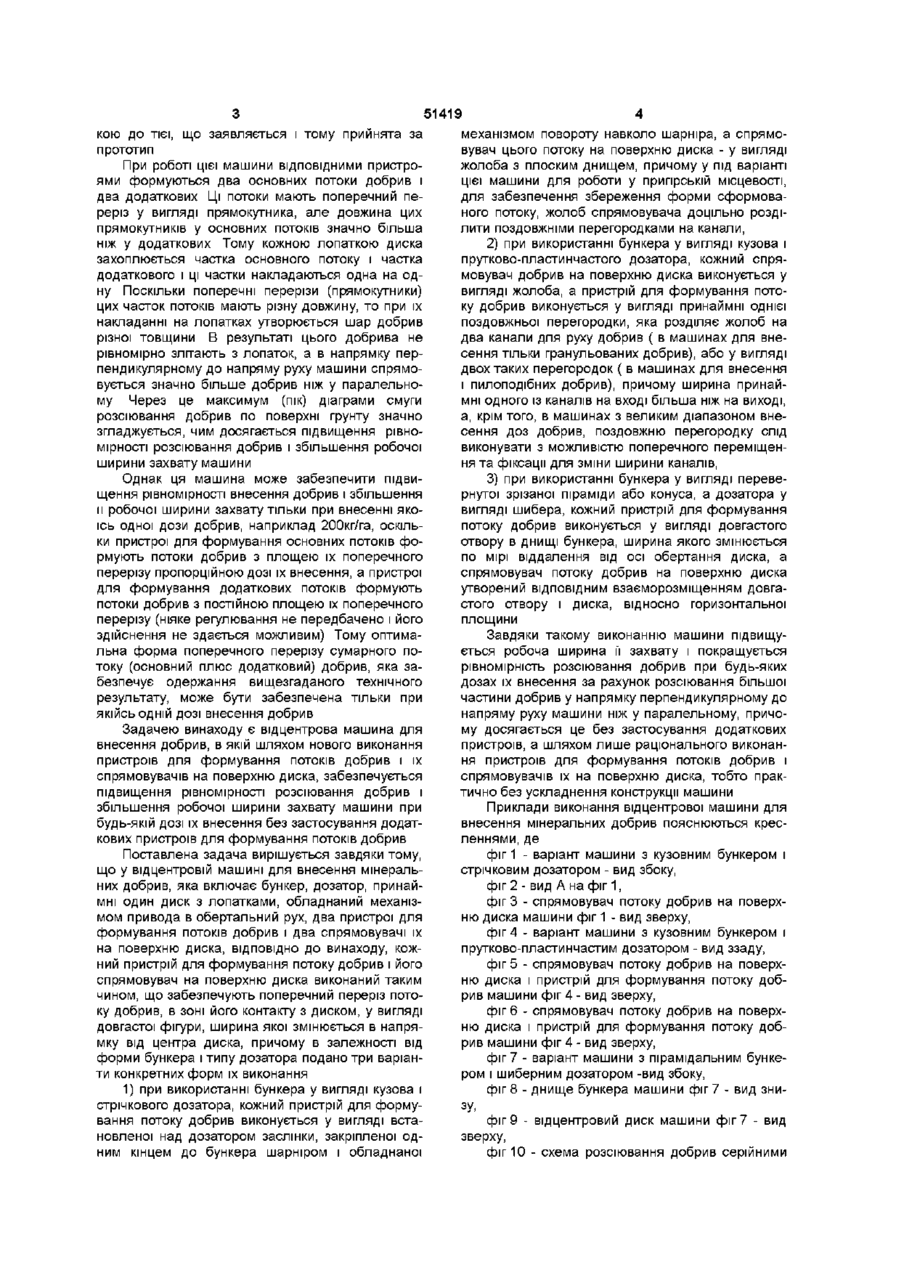

1 Відцентрова машина для внесення мінеральних добрив, що включає бункер, дозатор, принаймні один диск з лопатками, обладнаний механізмом приводу в обертальний рух, два пристрої для формування потоків добрив і два спрямувачі їх на поверхню диска, яка відрізняється тим, що кожний пристрій для формування потоку добрив і його спрямувач на поверхню диска виконані таким чином, що забезпечують поперечний переріз потоку добрив в зоні його контакту з диском - у вигляді довгастої фігури, ширина якої змінюється в напрямку від центра диска 2 Відцентрова машина за п 1, яка відрізняється тим, що кожний пристрій для формування потоку добрив виконаний у вигляді встановленої над дозатором заслінки, закріпленої одним кінцем до бункера шарніром і обладнаної механізмом пово роту навколо шарніра, а спрямувач цього потоку на поверхню диска - у вигляді жолоба з плоским днищем 3 Відцентрова машина за п 2, яка відрізняється тим, що жолоб розділений поздовжніми перегородками на канали 4 Відцентрова машина за п 1, яка відрізняється тим, що кожний спрямовувач потоку добрив на поверхню диска виконаний у вигляді жолоба, а пристрій для формування потоку добрив виконаний у вигляді принаймні однієї поздовжньої перегородки, яка розділяє жолоб на канали для руху добрив, причому ширина принаймні одного із них на вході більша ніж на виході 5 Відцентрова машина за п 4, яка відрізняється тим, що поздовжня перегородка виконана з можливістю поперечного переміщення та фіксації для зміни ширини каналів 6 Відцентрова машина за п 1, яка відрізняється тим, що кожний пристрій для формування потоку добрив виконаний у вигляді довгастого отвору в днищі бункера, ширина якого змінюється у міру віддалення від осі обертання диска, а спрямувач потоку добрив на поверхню диска утворений ВІДПОВІДНИМ взаєморозміщенням довгастого отвору і диска відносно горизонтальної площини о> ю Винахід відноситься до сільськогосподарського машинобудування і може використовуватись в машинах для розсіювання мінеральних добрив по поверхні поля Відома відцентрова машина для внесення мінеральних добрив, яка містить бункер, дозатор, диск з лопатками, обладнаний механізмом привода в обертальний рух, пристрій для формування потоку добрив, поперечний переріз котрого має форму прямокутника і його спрямовувач на поверхню диска (ав св СРСР № 1261575, МПК5 А 01С17/00) При роботі такої машини кожною лопаткою диска захоплюється (відсікається) частка потока добрив і за рахунок того, що його поперечний переріз має форму прямокутника, то добрива рівномірно розміщуються вздовж лопаток диска і рівномірно злітають з них Однак, при цьому діаграма смуги розсівання добрив по поверхні грунту має в середній частині чітко виражений максимум (пік), що обумовлює зниження рівномірності розсіювання добрив і зменшення робочої ширини захвату через необхідність значного перекриття суміжних смуг Відома також відцентрова машина для внесення мінеральних добрив, що включає бункер, дозатор, два диски з лопатками, обладнані механізмом привода в обертальний рух, два пристрої для формування основних потоків добрив і два для формування додаткових потоків та два спрямовувачі їх на поверхню диска (ав св СРСР№ 1583010, МПК5 АО1С 17/00) Ця машина по технічній суті є найбільш близь 51419 кою до тієї, що заявляється і тому прийнята за прототип При роботі цієї машини ВІДПОВІДНИМИ пристроями формуються два основних потоки добрив і два додаткових Ці потоки мають поперечний переріз у вигляді прямокутника, але довжина цих прямокутників у основних потоків значно більша ніж у додаткових Тому кожною лопаткою диска захоплюється частка основного потоку і частка додаткового і ці частки накладаються одна на одну Поскільки поперечні перерізи (прямокутники) цих часток потоків мають різну довжину, то при їх накладанні на лопатках утворюється шар добрив різної товщини В результаті цього добрива не рівномірно злітають з лопаток, а в напрямку перпендикулярному до напряму руху машини спрямовується значно більше добрив ніж у паралельному Через це максимум (пік) діаграми смуги розсіювання добрив по поверхні грунту значно згладжується, чим досягається підвищення рівномірності розсіювання добрив і збільшення робочої ширини захвату машини механізмом повороту навколо шарніра, а спрямовувач цього потоку на поверхню диска - у вигляді жолоба з плоским днищем, причому у під варіанті цієї машини для роботи у пригірській місцевості, для забезпечення збереження форми сформованого потоку, жолоб спрямовувача доцільно розділити поздовжніми перегородками на канали, 2) при використанні бункера у вигляді кузова і прутково-пластинчастого дозатора, кожний спрямовувач добрив на поверхню диска виконується у вигляді жолоба, а пристрій для формування потоку добрив виконується у вигляді принаймні однієї поздовжньої перегородки, яка розділяє жолоб на два канали для руху добрив ( в машинах для внесення тільки гранульованих добрив), або у вигляді двох таких перегородок ( в машинах для внесення і пилоподібних добрив), причому ширина принаймні одного із каналів на вході більша ніж на виході, а, крім того, в машинах з великим діапазоном внесення доз добрив, поздовжню перегородку слід виконувати з можливістю поперечного переміщення та фіксації для зміни ширини каналів, Однак ця машина може забезпечити підвищення рівномірності внесення добрив і збільшення и робочої ширини захвату тільки при внесенні якоїсь одної дози добрив, наприклад 200кг/га, оскільки пристрої для формування основних потоків формують потоки добрив з площею їх поперечного перерізу пропорційною дозі їх внесення, а пристрої для формування додаткових потоків формують потоки добрив з постійною площею їх поперечного перерізу (ніяке регулювання не передбачено і його здійснення не здається можливим) Тому оптимальна форма поперечного перерізу сумарного потоку (основний плюс додатковий) добрив, яка забезпечує одержання вищезгаданого технічного результату, може бути забезпечена тільки при якійсь одній дозі внесення добрив 3) при використанні бункера у вигляді перевернутої зрізаної піраміди або конуса, а дозатора у вигляді шибера, кожний пристрій для формування потоку добрив виконується у вигляді довгастого отвору в днищі бункера, ширина якого змінюється по мірі віддалення від осі обертання диска, а спрямовувач потоку добрив на поверхню диска утворений ВІДПОВІДНИМ взаєморозміщенням довгастого отвору і диска, відносно горизонтальної площини Завдяки такому виконанню машини підвищується робоча ширина її захвату і покращується рівномірність розсіювання добрив при будь-яких дозах їх внесення за рахунок розсіювання більшої частини добрив у напрямку перпендикулярному до напряму руху машини ніж у паралельному, причому досягається це без застосування додаткових пристроїв, а шляхом лише раціонального виконання пристроїв для формування потоків добрив і спрямовувачів їх на поверхню диска, тобто практично без ускладнення конструкції машини Приклади виконання відцентрової машини для внесення мінеральних добрив пояснюються кресленнями, де фіг 1 - варіант машини з кузовним бункером і стрічковим дозатором - вид збоку, фіг 2 - вид А на фіг 1, фіг 3 - спрямовувач потоку добрив на поверхню диска машини фіг 1 - вид зверху, фіг 4 - варіант машини з кузовним бункером і прутково-пластинчастим дозатором - вид ззаду, фіг 5 - спрямовувач потоку добрив на поверхню диска і пристрій для формування потоку добрив машини фіг 4 - вид зверху, фіг 6 - спрямовувач потоку добрив на поверхню диска і пристрій для формування потоку добрив машини фіг 4 - вид зверху, фіг 7 - варіант машини з пірамідальним бункером і шиберним дозатором -вид збоку, фіг 8 - днище бункера машини фіг 7 - вид знизу, фіг 9 - відцентровий диск машини фіг 7 - вид зверху, фіг 10 - схема розсіювання добрив серійними Задачею винаходу є відцентрова машина для внесення добрив, в якій шляхом нового виконання пристроїв для формування потоків добрив і їх спрямовувачів на поверхню диска, забезпечується підвищення рівномірності розсіювання добрив і збільшення робочої ширини захвату машини при будь-якій дозі їх внесення без застосування додаткових пристроїв для формування потоків добрив Поставлена задача вирішується завдяки тому, що у відцентровій машині для внесення мінеральних добрив, яка включає бункер, дозатор, принаймні один диск з лопатками, обладнаний механізмом привода в обертальний рух, два пристрої для формування потоків добрив і два спрямовувачі їх на поверхню диска, ВІДПОВІДНО ДО винаходу, кожний пристрій для формування потоку добрив і його спрямовувач на поверхню диска виконаний таким чином, що забезпечують поперечний переріз потоку добрив, в зоні його контакту з диском, у вигляді довгастої фігури, ширина якої змінюється в напрямку від центра диска, причому в залежності від форми бункера і типу дозатора подано три варіанти конкретних форм їх виконання 1) при використанні бункера у вигляді кузова і стрічкового дозатора, кожний пристрій для формування потоку добрив виконується у вигляді встановленої над дозатором заслінки, закріпленої одним кінцем до бункера шарніром і обладнаної 51419 дводисковими відцентровими машинами з прямокутними перерізами потоків добрив - вид зверху, фіг 11 - схема розсіювання добрив першим варіантом машини (фіг 1) - вид зверху, фіг 12 - схема розсіювання добрив відомими однодисковими відцентровими машинами - вид зверху, фіг 13 - схема розсіювання добрив третім варіантом машини (фіг 7) - вид зверху Відцентрова машина дня внесення мінеральних добрив (варіант з кузовним бункером і стрічковим дозатором - фіг1) містить встановлений на колесах 1 бункер 2, виконаний у формі кузова На днищі 3 бункера 2 змонтований стрічковий дозатор 4, виконаний у вигляді транспортера На задній СТІНЦІ 5 бункера 2 встановлено два пристрої для формування потоків добрив, кожний з яких виконаний у вигляді заслінки 6, встановленої над дозатором 4 Заслінка 6 одним своїм кінцем закріплена до бункера 2 шарніром 7 і обладнана механізмом 8 для її повороту навколо шарніра 7 Під вихідним кінцем дозатора 4 встановлені два спрямовувачі 9 потоків добрив на відцентрові диски 10 У підваріанті цієї машини для роботи у пригірській місцевості спрямовувачі 9 розділяються повздовжніми перегородками 11 на канали, які забезпечують збереження форми сформованого потоку добрив при поперечному нахиленні машини Диски 10 встановлені під нижніми кінцями спрямовувачів 9 і виконані з лопатками 12 на їх робочих сторонах та обладнані механізмами 13 для їх привода в обертальний рух, наприклад гідромоторами При роботі цього варіанта машини добрива із бункера 2 виносяться стрічкою дозатора 4 і подаються до пристроїв для формування потоків, заслінки 6 яких формують два потоки добрив з поперечним перерізом у вигляді трикутника Ці потоки спрямовувачами 9 подаються на робочі поверхні дисків 10, що обертаються і зони контакту В і С (фігЗ) потоків добрив з поверхнями дисків також мають форму трикутників, що є одною із різновидностей довгастої фігури, ширина якої змінюється в напрямку від центра диска При цьому лопатками 12 дисків 10 із цих потоків добрив захоплюються (відсікаються) їх частки у вигляді трикутних призм, які втягуються у обертальний рух і під дією відцентрових сил злітають з диска Завдяки тому, що поперечні перерізи потоків добрив мають форму трикутника, спочатку з дисків 10 злітає менша КІЛЬКІСТЬ добрив у розрахунку на один градус поворота диска, яка спрямовується паралельно напрямку руху машини, а в подальшому ця КІЛЬКІСТЬ зростає і максимальна КІЛЬКІСТЬ добрив спрямовується перпендикулярно цьому напрямку В результаті цього на діаграмі 14 (фіг 11) смуги розсівання добрив цією машиною, максимум КІЛЬКОСТІ (маси) внесених добрив на одиницю площі Q max 2 має меншу величину ніж аналогічний показник Q max 1I, діаграми 15 (фіг 10) смуги розсіювання добрив серійною дводисковою машиною, в якій формуються потоки ДОбрИВ З ПРЯМОКУТНИМ ПереріЗОМ, ТОбТО Q m ax i>Qmax2 Це забезпечує збільшення робочої ширини захвату машини (Врг > Вр-і) і підвищення рівномірності розсіювання добрив Відцентрова машина дня внесення мінеральних добрив (варіант з кузовним бункером і прутко во-пластинчастим дозатором - фіг 4) включає бункер 2, що має вигляд кузова з прутковопластинчастим дозатором 4, виконаним у вигляді транспортера В задній СТІНЦІ 5 бункера 2 над дозатором 4 виконана щілина 16 для видавання мінеральних добрив дозатором із бункера, яка має форму прямокутника і обладнана заслінкою 17 для регулювання її висоти Під вихідним кінцем дозатора 2 встановлено два спрямовувачі 9 потоку добрив на поверхню диска 10, виконані у вигляді жолобів В кожному спрямовувачі 9 встановлюється пристрій для формування потоку добрив, який в машині для внесення тільки гранульованих добрив виконаний у вигляді однієї поздовжньої перегородки 18 (фіг 5), а в машині для внесення і пилоподібних добрив у вигляді двох таких перегородок 18 (фіг 6), які розділяють спрямовувачі 9 на канали Перегородка 18 в кожному спрямовувачі 9 повинна розміщуватись так, щоб ширина принаймні одного канала на вході добрив була більшою ніж на їх виході, тобто £і, > Ьі (фіг 6) Причому в машинах з великим діапазоном доз внесення (від 100кг/га до 10000кг/га), перегородку 18 необхідно виконувати з можливістю и поперечного переміщення для зміни ширини каналів Для цього нижній кінець перегородки 18 шарніром 19 закріплено до спрямовувача 9, а и верхній кінець за допомогою кронштейна 20 з довгастим отвором 21 закріплюється болтом також до спрямовувача 9 Довгастий отвір 21 дає можливість поперечного переміщення повздовжньої заслінки 18 для зміни ширини каналів для руху добрив Диск 10 з лопатками 12 встановлений під нижніми кінцями спрямовувачів 9 і обладнаний механізмом 13 його привода в обертальний рух, наприклад гідромотором При роботі другого варіанта машини добрива із бункера 2 виносяться прутками дозатора 4 через щілину 16 в його задній СТІНЦІ 5 і потоком з поперечним перерізом у вигляді прямокутника падають на спрямовувачі 9 В спрямовувачах 9 заслінками 18 цей один потік переформовується на два потоки добрив, з поперечними перерізами у вигляді довгастих комбінованих фігур Далі сформовані потоки спрямовуються на поверхню диска 10 Зони контакту потоків добрив з поверхнею диска Д і Е ( фіг 5 і 6) також мають форму довгастої комбінованої фігури, ширина якої змінюється в напрямку від центра диска 10 За рахунок обертання диска 10, з цих потоків, лопатками 12 захоплюються (відсікаються) їх частки, у формі призм з основами у вигляді довгастої комбінованої фігури, втягуються в обертальний рух, під дією відцентрових сил злітають з диска і розсіваються по поверхні поля При цьому, підвищується рівномірність розсіювання добрив і збільшується робоча ширина захвату машини і ці технічні показники стають близькими до аналогічних показників першого варіанта машини Відцентрова машина для внесення мінеральних добрив (варіант з бункером у вигляді перевернутої зрізаної піраміди і дозатора у вигляді шибера - фіг 7) включає бункер 2, виконаний у вигляді перевернутої зрізаної чотирикутної піраміди, який встановлений на рамі 22 Під бункером 2 розміщений відцентровий диск 10 з лопатками 12 таким чином, що вісь його обертання співпадає з віссю 8 51419 бункера Диск 10, обладнаний механізмом його привода в обертальний рух 13, наприклад, гідромотором, який закріплений на рамі 22 В днищі З бункера 2 розміщено два пристрої для формування потоків добрив, кожний з яких виконаний у вигляді трикутного з закругленими вершинами отвору 23 в днищі 3 бункера 2, що є одною із різновидностей довгастої фігури, ширина якої змінюється по мірі віддалення від осі обертання диска 10 Спрямовувач потоку добрив на поверхню диска 10 виконаний шляхом ВІДПОВІДНОГО взаєморозміщення отвору 23 і диска 10 відносно горизонтальної площини Шиберний дозатор виконаний у вигляді двох шиберів 24 (фіг 8), які шарнірами 25 закріплені до днища 3 бункера 2 і обладнані механізмом 26 для їх повороту навколо цих шарнірів До рами 22 закріплено пристрій 27 для приєднання дишла причепа для транспортування запасу мінеральних добрив для їх періодичного завантаження в бункер 2 При роботі третього варіанта машини добрива із бункера 2 витікають через отвори 23 і двома потоками з поперечними перерізами у вигляді трикутника з закругленими вершинами спрямовуються на поверхню диска 10 При цьому зони контракту F і К цих потоків з поверхнею диска 10 також мають форму трикутника з закругленими вершинами (фіг 9), що є однією із різновидностей довгастої фігури, ширина якої змінюється в напрямку від центра диска 10 3 цих потоків лопатками 12 захоплюються (відсікаються) їх частки, у формі призм з основами у вигляді трикутника з закругленими вершинами, втягуються в обертальний рух і під дією відцентрових сил злітають з диска Завдяки тому, що поперечні перерізи потоків мають форму трикутника з закругленими вершинами на діаграмі 28 (фіг 13) смуги розсіювання добрив цією машиною, максимум КІЛЬКОСТІ (маси) внесених добрив на одиницю площі Q max 4 має меншу величину ніж аналогічний показник Q max з діаграми 29 (фіг 12) смуги розсіювання добрив відомою однодисковою машиною, в якій формуються потоки добрив з ПРЯМОКУТНИМ ПереріЗОМ, ТОбтО Q m ax 3>Qmax 4 1І Фіг 2 Це забезпечує збільшення робочої ширини захвату машини (В Р 4 > В р з) і підвищення рівномірності розсіювання добрив Причому в даній машині ці технічні показники мають найкращі значення із вищеописаних трьох варіантів машин Це досягається за рахунок того, що в ній форма поперечних перерізів потоків добрив і розміщення їх зон контакту з поверхнею диска найбільш близькі до оптимальних Фіг З it 9 51419 10 —16 Фіг 4 Фіг. 6 Фіг 5 Фіг 9 11 51419 ~\ Фіг 10 \X \у /і/ ! \> > ш Фіг 13 Фіг 11 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
