Спосіб вакцинопрофілактики птиці проти хвороби ньюкасла

Завантажити PDF файл.

Формула / Реферат

Спосіб вакцинопрофілактики птиці проти хвороби Ньюкасла, що включає використання вірусвакцини із штаму Ла-Сота та імуностимулятора, який відрізняється тим, що як імуностимулятор використовують екстракт лімфоїдний птахів-реконволісцентів, який вводять одноразово внутрішньоочеревинно в дозі 0,2±0,05 мл, одразу після введення вірусвакцини.

Текст

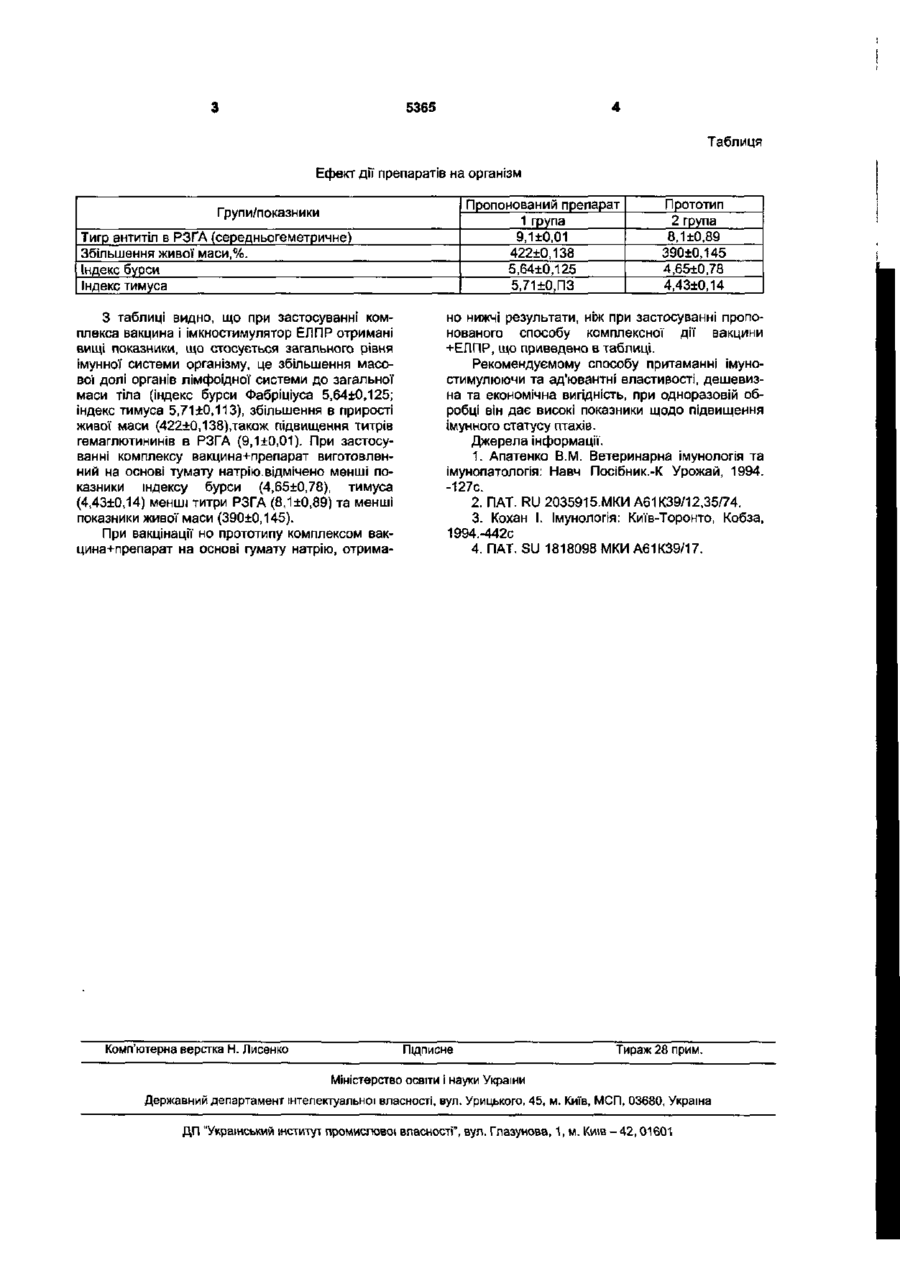

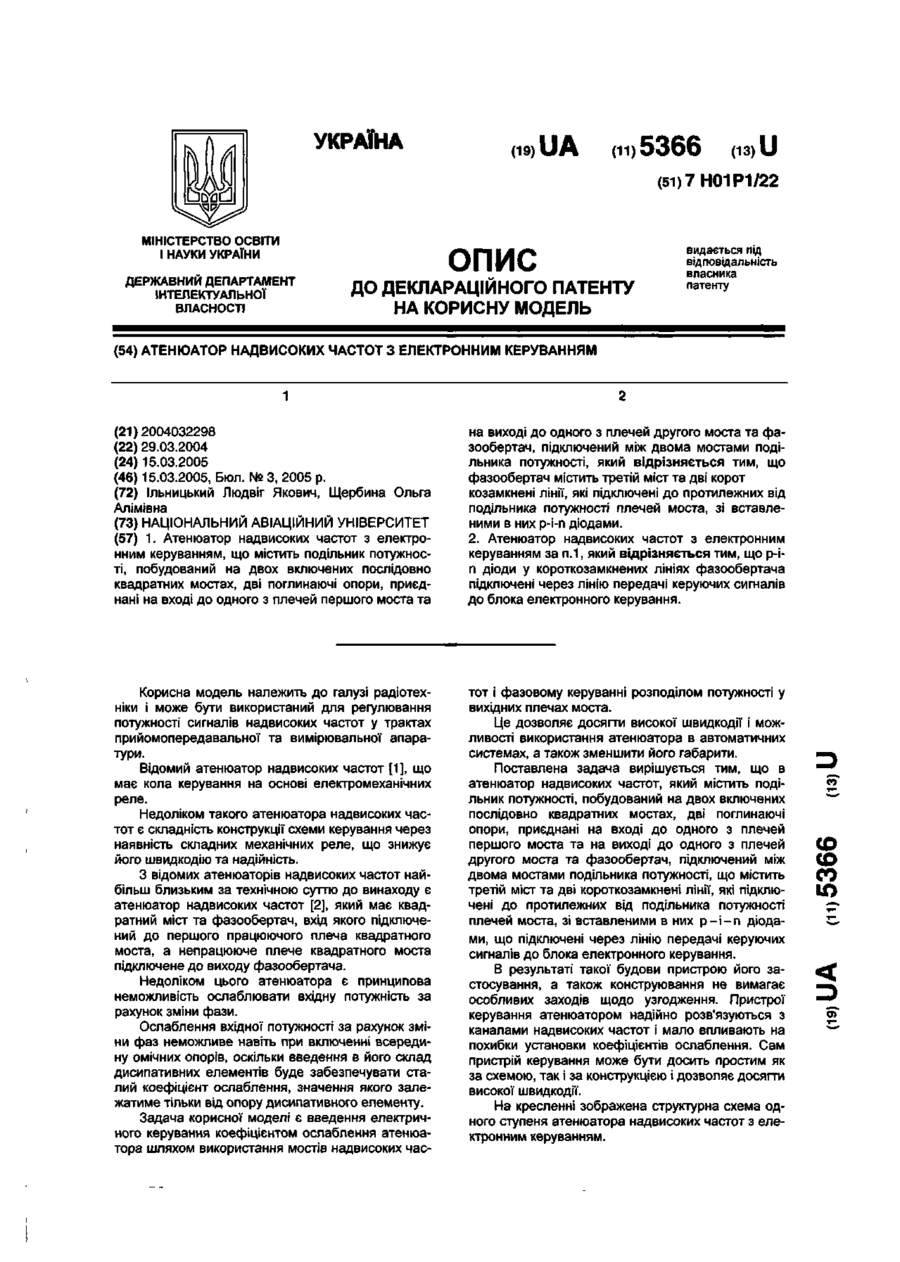

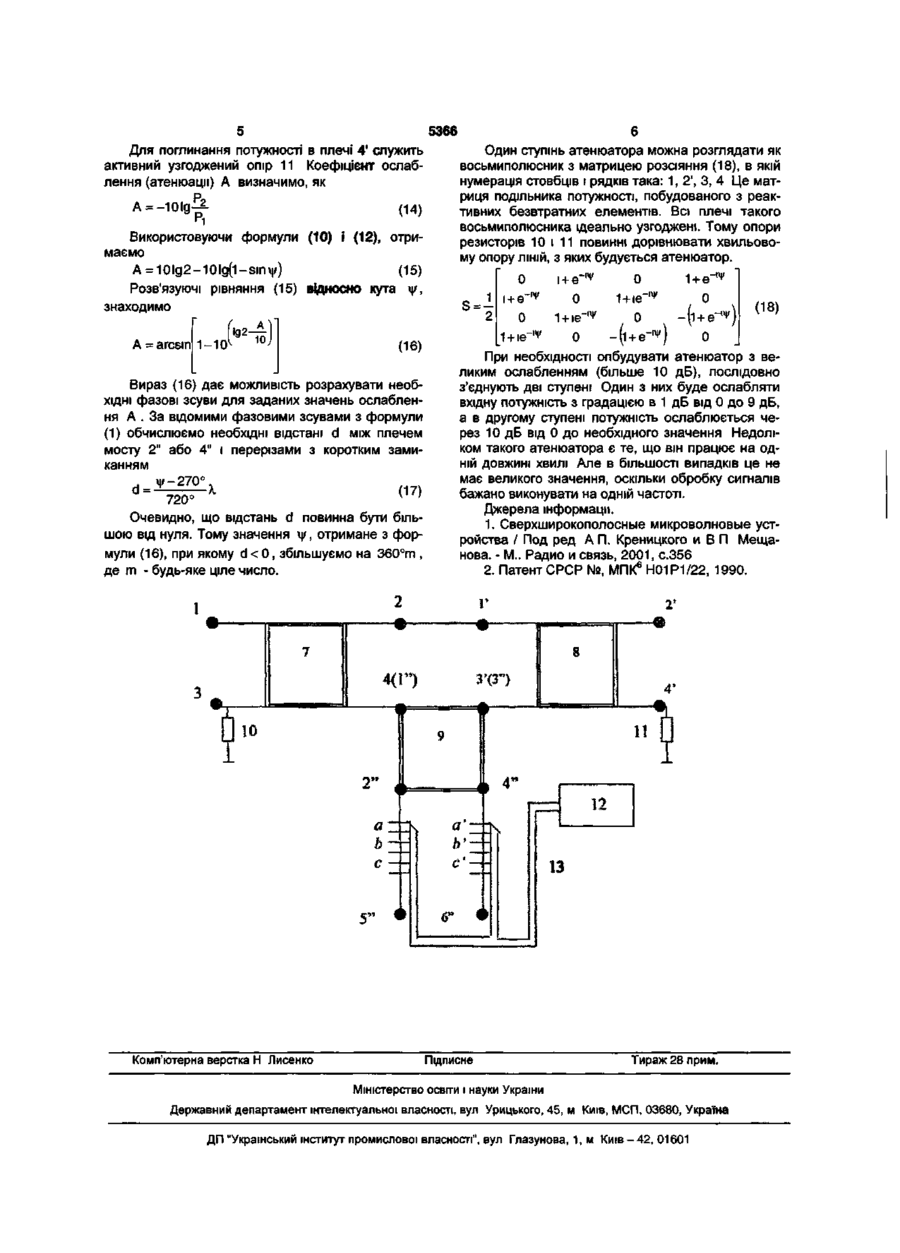

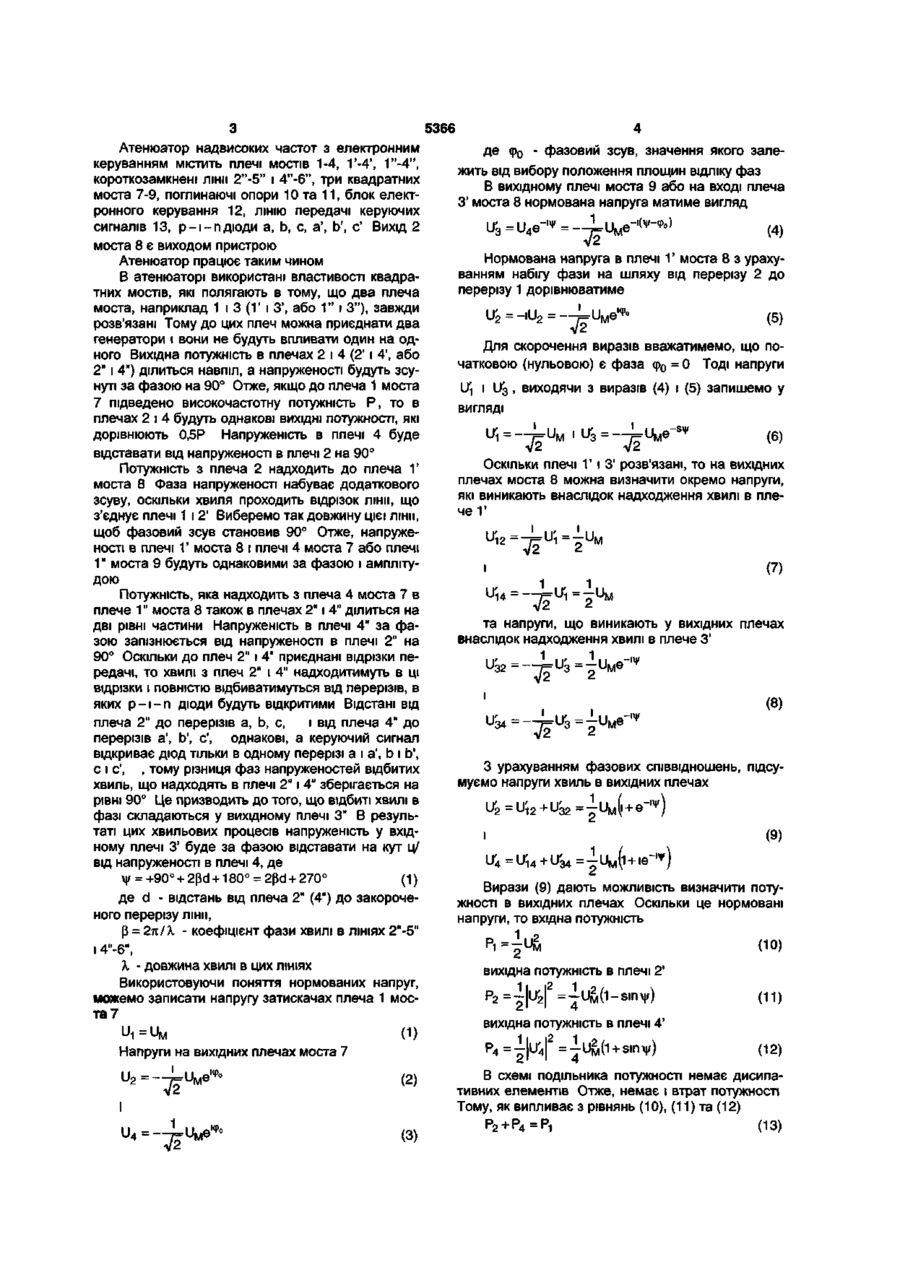

1. Атенюатор надвисоких частот з електронним керуванням, що містить подільник потужності, побудований на двох включених послідовно квадратних мостах, дві поглинаючі опори, приєднані на вході до одного з плечей першого моста та на виході до одного з плечей другого моста та фазообертач, підключений між двома мостами подільника потужності, який відрізняється тим, що фазообертач містить третій міст та дві корот козамкнені лінії, які підключені до протилежних від подільника потужності плечей моста, зі вставленими в них р-i-n діодами. 2. Атенюатор надвисоких частот з електронним керуванням за п.1, який відрізняється тим, що р-іп діоди у короткозамкнених лініях фазообертача підключені через лінію передачі керуючих сигналів до блока електронного керування. Корисна модель належить до галузі радіотехніки і може бути використаний для регулювання потужності сигналів надвисоких частот у трактах прийомопередавальної та вимірювальної апаратури. Відомий атенюатор надвисоких частот [1], що має кола керування на основі електромеханічних реле. Недоліком такого атенюатора надвисоких частот є складність конструкції схеми керування через наявність складних механічних реле, що знижує його швидкодію та надійність. З відомих атенюаторів надвисоких частот найбільш близьким за технічною суттю до винаходу є атенюатор надвисоких частот [2], який має квадратний міст та фазообертач, вхід якого підключений до першого працюючого плеча квадратного моста, а непрацююче плече квадратного моста підключене до виходу фазообертача. Недоліком цього атенюатора є принципова неможливість ослаблювати вхідну потужність за рахунок зміни фази. Ослаблення вхідної потужності за рахунок зміни фаз неможливе навіть при включенні всередину омічних опорів, оскільки введення в його склад дисипативних елементів буде забезпечувати сталий коефіцієнт ослаблення, значення якого залежатиме тільки від опору дисипативного елементу. Задача корисної моделі є введення електричного керування коефіцієнтом ослаблення атенюатора шляхом використання мостів надвисоких час тот і фазовому керуванні розподілом потужності у вихідних плечах моста. Це дозволяє досягти високої швидкодії і можливості використання атенюатора в автоматичних системах, а також зменшити його габарити. Поставлена задача вирішується тим, що в атенюатор надвисоких частот, який містить подільник потужності, побудований на двох включених послідовно квадратних мостах, дві поглинаючі опори, приєднані на вході до одного з плечей першого моста та на виході до одного з плечей другого моста та фазообертач, підключений між двома мостами подільника потужності, що містить третій міст та дві короткозамкнені лінії, які підключені до протилежних від подільника потужності плечей моста, зі вставленими в них р - i - n діодами, що підключені через лінію передачі керуючих сигналів до блока електронного керування. В результаті такої будови пристрою його застосування, а також конструювання не вимагає особливих заходів щодо узгодження. Пристрої керування атенюатором надійно розв'язуються з каналами надвисоких частот і мало впливають на похибки установки коефіцієнтів ослаблення. Сам пристрій керування може бути досить простим як за схемою, так і за конструкцією і дозволяє досягти високої швидкодії. На кресленні зображена структурна схема одного ступеня атенюатора надвисоких частот з електронним керуванням. CD CO о> 5366 Атенюатор надвисоких частот з електронним керуванням містить плечі мостів 1-4, 1'-4', 1"-4", короткозамкнені лінії 2"-5" і 4"-6", три квадратних моста 7-9, поглинаючі опори 10 та 11, блок електронного керування 12, ЛІНІЮ передачі керуючих сигналів 13, р - i - n діоди а, Ь, с, а', Ь', с' Вихід 2 моста 8 є виходом пристрою Атенюатор працює таким чином В атенюаторі використані властивості квадратних мостів, які полягають в тому, що два плеча моста, наприклад 1 і 3 (1' і 3', або 1" і 3"), завжди розв'язані Тому до цих плеч можна приєднати два генератори і вони не будуть впливати один на оді ного Вихідна потужність в плечах 2 і 4 (2' і 4 , або 2" і 4") ділиться навпіл, а напруженості будуть зсунуті за фазою на 90° Отже, якщо до плеча 1 моста 7 підведено високочастотну потужність Р, то в плечах 2 і 4 будуть однакові ВИХІДНІ потужності, які дорівнюють 0,5Р Напруженість в плечі 4 буде відставати від напруженості в плечі 2 на 90° Потужність з плеча 2 надходить до плеча 1' моста 8 Фаза напруженості набуває додаткового зсуву, оскільки хвиля проходить відрізок лінії, що з'єднує плечі 1 і 2 і Виберемо так довжину цієї лінії, щоб фазовий зсув становив 90° Отже, напруженості в плечі 1' моста 8 і плечі 4 моста 7 або плечі 1" моста 9 будуть однаковими за фазою і амплітудою Потужність, яка надходить з плеча 4 моста 7 в плече 1" моста 8 також в плечах 2" і 4" ділиться на дві рівні частини Напруженість в плечі 4" за фазою запізнюється від напруженості в плечі 2" на 90° Оскільки ДО плеч 2" і 4" приєднані відрізки передачі, то хвилі з плеч 2" і 4" надходитимуть в ці відрізки і повністю відбиватимуться від перерізів, в яких р - i - n діоди будуть відкритими Відстані від плеча 2" до перерізів а, Ь, с, і від плеча 4" до перерізів а', Ь1, с\ однакові, а керуючий сигнал відкриває діод тільки в одному перерізі а і a', b і Ь1, с і с', , тому різниця фаз напруженостей відбитих хвиль, що надходять в плечі 2" і 4" зберігається на рівні 90° Це призводить до того, що відбиті хвилі в фазі складаються у вихідному плечі З" В результаті цих хвильових процесів напруженість у вхідному плечі 3' буде за фазою відставати на кут ц/ від напруженості в плечі 4, де де d - відстань від плеча 2" (4") до закороченого перерізу лінії, Р = 2тс / X. - коефіцієнт фази хвилі в ЛІНІЯХ 2"-5" і 4"-6", А, - довжина хвилі в цих ЛІНІЯХ Використовуючи поняття нормованих напруг, можемо записати напругу затискачах плеча 1 моста? U-|=UM (1) Напруги на вихідних плечах моста 7 (2) (3) 4 де ф0 - фазовий зсув, значення якого залежить від вибору положення площин відліку фаз В вихідному плечі моста 9 або на вході плеча З' моста 8 нормована напруга матиме вигляд /о лі £ * ' Нормована напруга в плечі 1' моста 8 з урахуванням набігу фази на шляху від перерізу 2 до перерізу 1 дорівнюватиме (5) Для скорочення виразів вважатимемо, що початковою (нульовою) є фаза

Дивитися

Додаткова інформація

Назва патенту англійською

Method for vaccine prophylaxis of fowl against newcastle disease

Автори англійською

Hrinchenko Dmytro Mykolaiovych, Apatenko Volodymyr Maksymovych

Назва патенту російською

Способ вакцинопрофилактики птиц против болезни ньюкасла

Автори російською

Гринченко Дмитрий Николаевич, Апатенко Владимир Максимович

МПК / Мітки

МПК: A61K 39/12, A61K 35/74

Мітки: ньюкасла, хвороби, птиці, вакцинопрофілактики, спосіб
