Опорний стояк

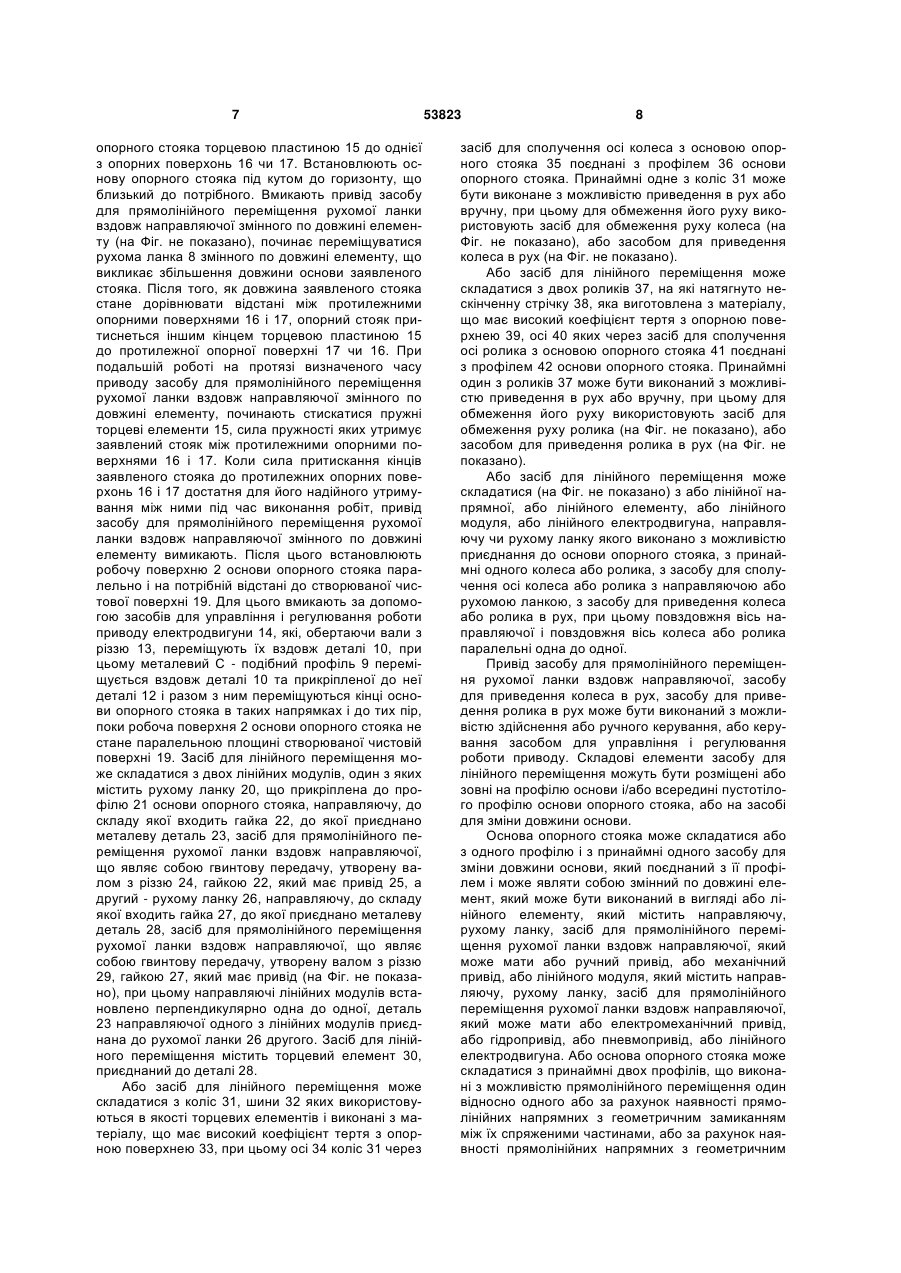

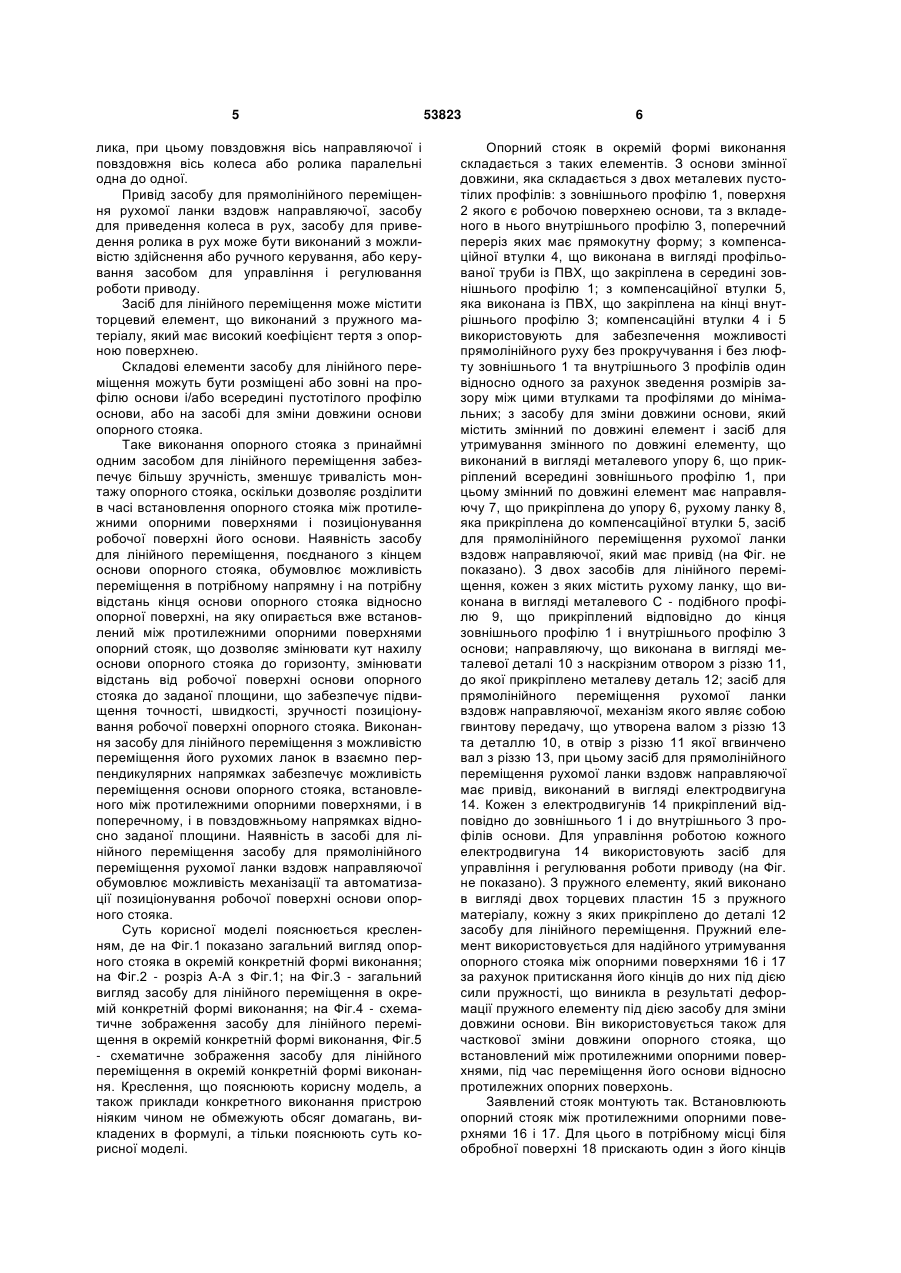

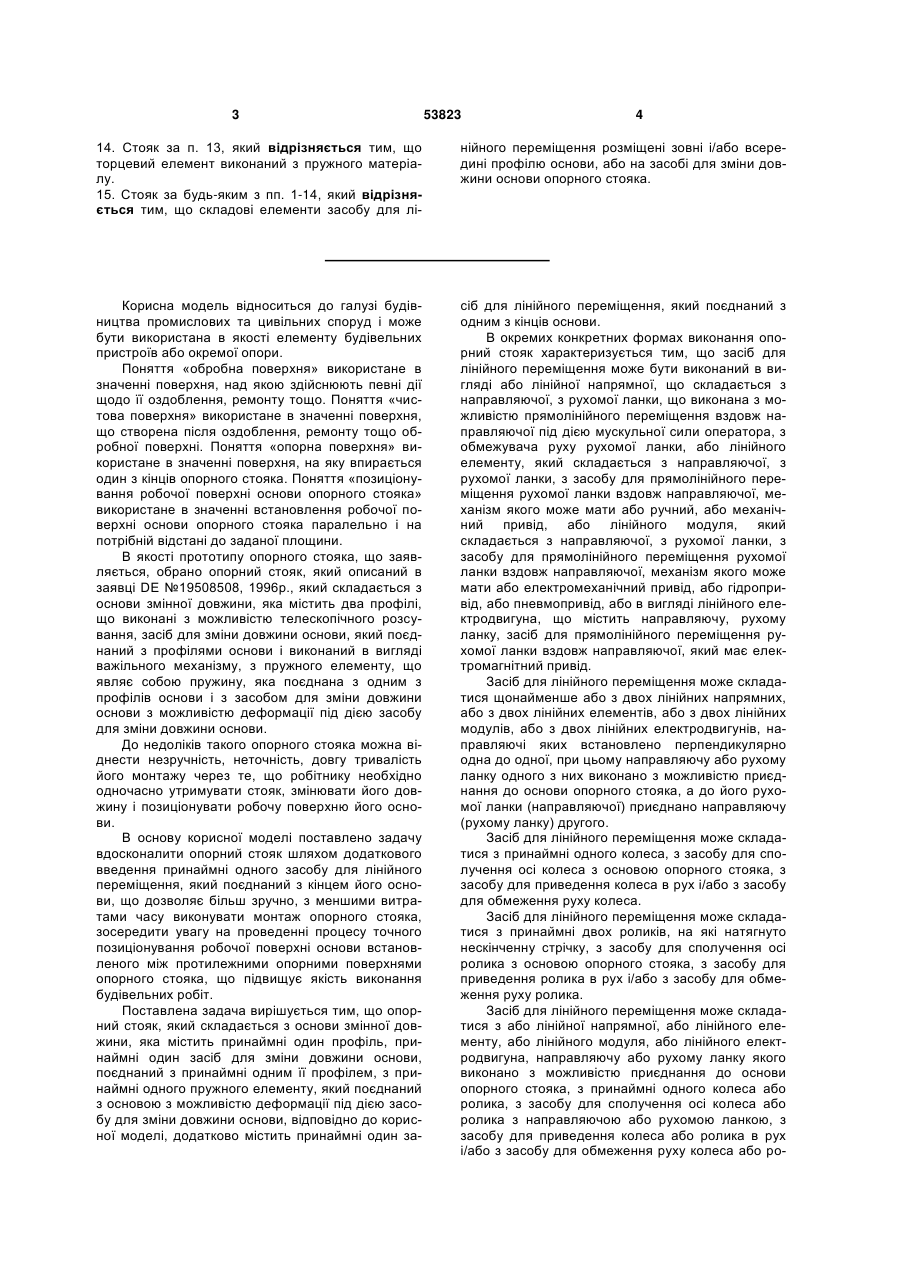

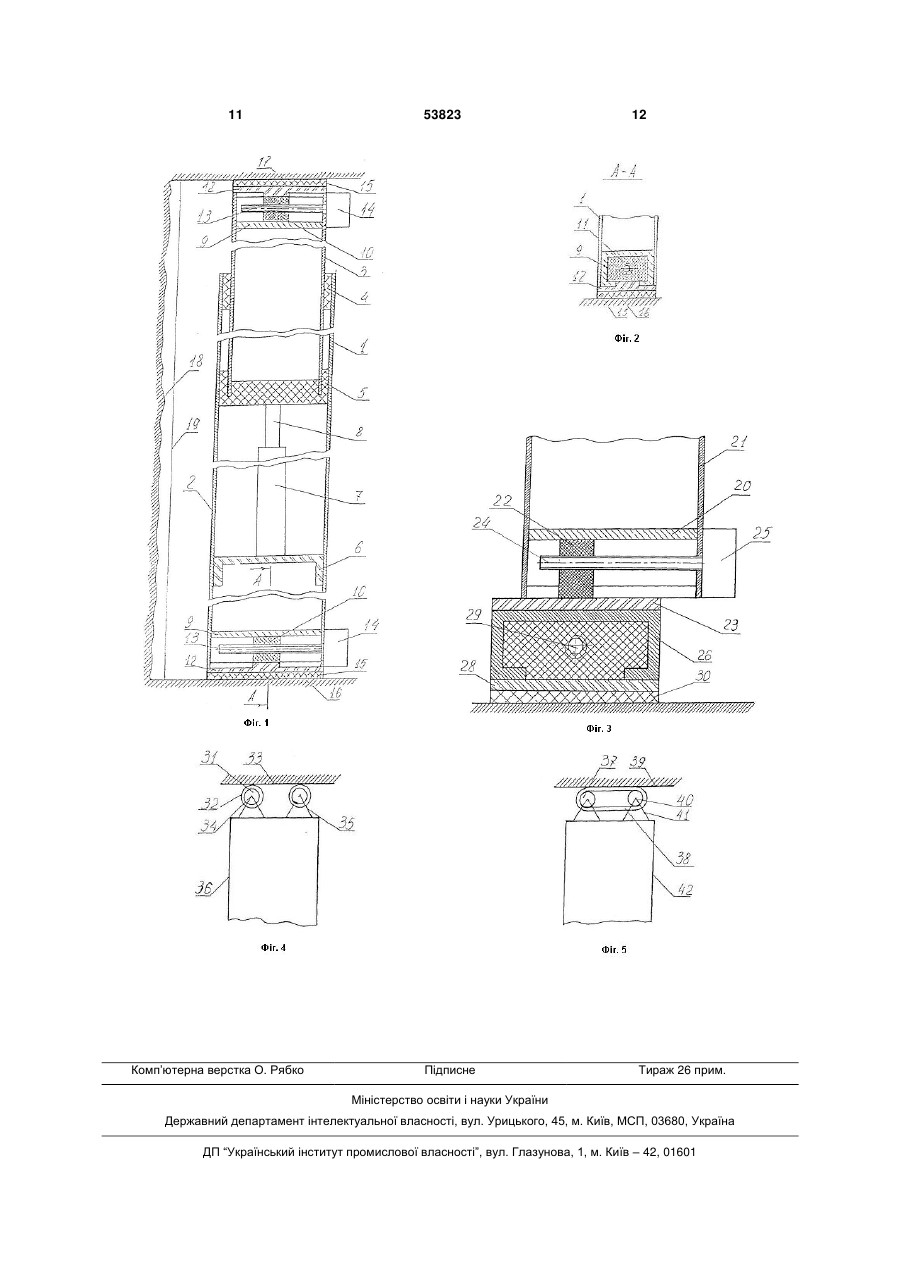

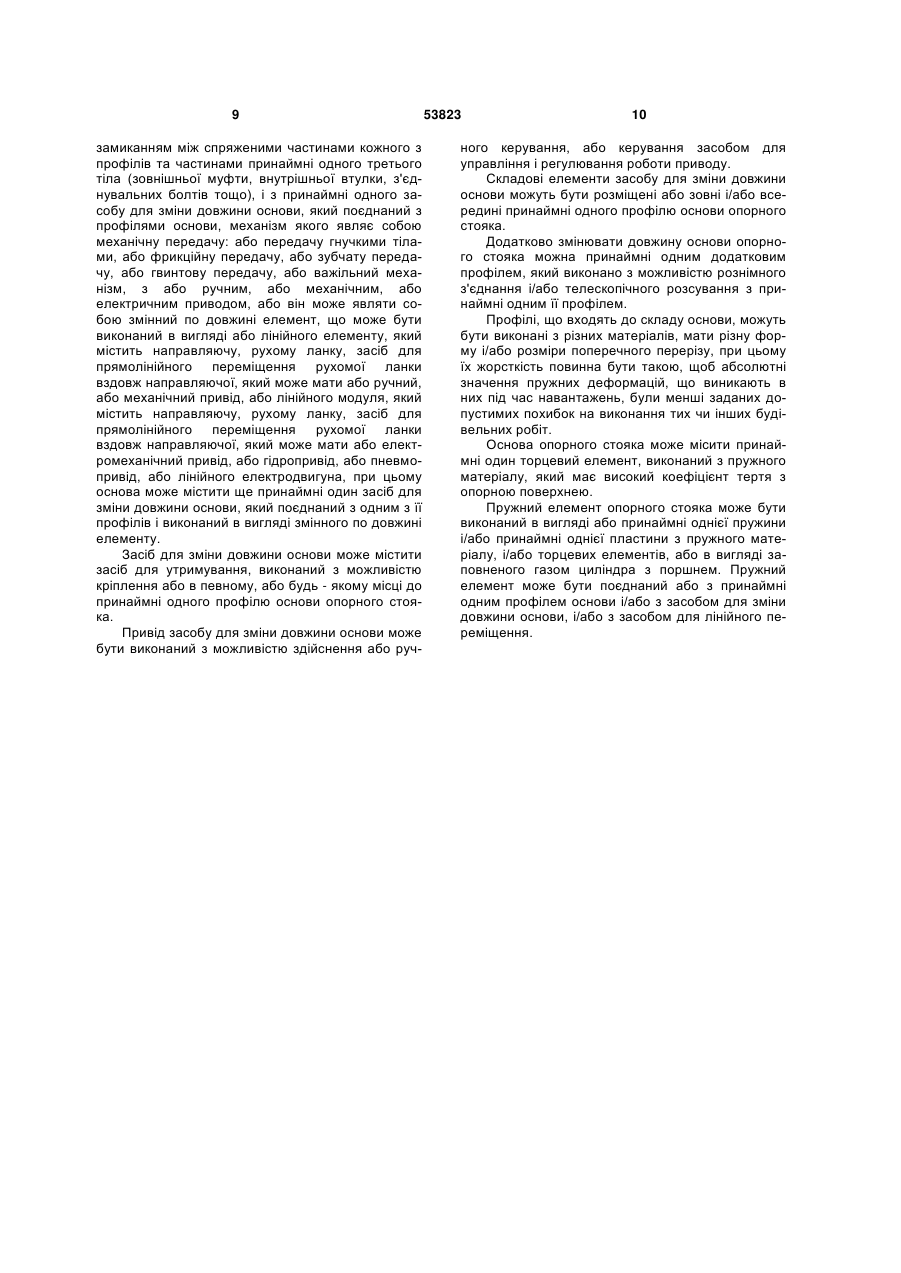

1. Опорний стояк, який складається з основи змінної довжини, що містить принаймні один профіль, принаймні один засіб для зміни довжини основи, поєднаний з принаймні одним її профілем, з принаймні одного пружного елемента, який поєднаний з основою з можливістю деформації під дією засобу для зміни довжини основи, який відрізняється тим, що додатково містить принаймні один засіб для лінійного переміщення, який поєднаний з одним з кінців основи. 2. Стояк за п.1, який відрізняється тим, що засіб для лінійного переміщення являє собою лінійну напрямну, яка складається з напрямної, з рухомої ланки, з обмежувача руху рухомої ланки. 3. Стояк за п.1, який відрізняється тим, що засіб для лінійного переміщення являє собою лінійний елемент, який складається з напрямної, з рухомої ланки, з засобу для прямолінійного переміщення рухомої ланки вздовж напрямної, який має або ручний, або механічний привід. 4. Стояк за п.1, який відрізняється тим, що засіб для лінійного переміщення являє собою лінійний модуль, який складається з напрямної, з рухомої ланки, з засобу для прямолінійного переміщення рухомої ланки вздовж напрямної, який має або електромеханічний привід, або гідропривід, або пневмопривід. 5. Стояк за п.1, який відрізняється тим, що засіб для лінійного переміщення являє собою лінійний електродвигун. 6. Стояк за п.1, який відрізняється тим, що засіб для лінійного переміщення складається з або двох лінійних напрямних, або двох лінійних елементів, або двох лінійних модулів, або двох лінійних електродвигунів, напрямні яких встановлено перпендикулярно одна до одної, при цьому напрямна (рухома ланка) одного з них виконана з можливістю приєднання до основи опорного стояка, а до його 2 (19) 1 3 53823 4 14. Стояк за п. 13, який відрізняється тим, що торцевий елемент виконаний з пружного матеріалу. 15. Стояк за будь-яким з пп. 1-14, який відрізняється тим, що складові елементи засобу для лі нійного переміщення розміщені зовні і/або всередині профілю основи, або на засобі для зміни довжини основи опорного стояка. Корисна модель відноситься до галузі будівництва промислових та цивільних споруд і може бути використана в якості елементу будівельних пристроїв або окремої опори. Поняття «обробна поверхня» використане в значенні поверхня, над якою здійснюють певні дії щодо її оздоблення, ремонту тощо. Поняття «чистова поверхня» використане в значенні поверхня, що створена після оздоблення, ремонту тощо обробної поверхні. Поняття «опорна поверхня» використане в значенні поверхня, на яку впирається один з кінців опорного стояка. Поняття «позиціонування робочої поверхні основи опорного стояка» використане в значенні встановлення робочої поверхні основи опорного стояка паралельно і на потрібній відстані до заданої площини. В якості прототипу опорного стояка, що заявляється, обрано опорний стояк, який описаний в заявці DE №19508508, 1996р., який складається з основи змінної довжини, яка містить два профілі, що виконані з можливістю телескопічного розсування, засіб для зміни довжини основи, який поєднаний з профілями основи і виконаний в вигляді важільного механізму, з пружного елементу, що являє собою пружину, яка поєднана з одним з профілів основи і з засобом для зміни довжини основи з можливістю деформації під дією засобу для зміни довжини основи. До недоліків такого опорного стояка можна віднести незручність, неточність, довгу тривалість його монтажу через те, що робітнику необхідно одночасно утримувати стояк, змінювати його довжину і позиціонувати робочу поверхню його основи. В основу корисної моделі поставлено задачу вдосконалити опорний стояк шляхом додаткового введення принаймні одного засобу для лінійного переміщення, який поєднаний з кінцем його основи, що дозволяє більш зручно, з меншими витратами часу виконувати монтаж опорного стояка, зосередити увагу на проведенні процесу точного позиціонування робочої поверхні основи встановленого між протилежними опорними поверхнями опорного стояка, що підвищує якість виконання будівельних робіт. Поставлена задача вирішується тим, що опорний стояк, який складається з основи змінної довжини, яка містить принаймні один профіль, принаймні один засіб для зміни довжини основи, поєднаний з принаймні одним її профілем, з принаймні одного пружного елементу, який поєднаний з основою з можливістю деформації під дією засобу для зміни довжини основи, відповідно до корисної моделі, додатково містить принаймні один за сіб для лінійного переміщення, який поєднаний з одним з кінців основи. В окремих конкретних формах виконання опорний стояк характеризується тим, що засіб для лінійного переміщення може бути виконаний в вигляді або лінійної напрямної, що складається з направляючої, з рухомої ланки, що виконана з можливістю прямолінійного переміщення вздовж направляючої під дією мускульної сили оператора, з обмежувача руху рухомої ланки, або лінійного елементу, який складається з направляючої, з рухомої ланки, з засобу для прямолінійного переміщення рухомої ланки вздовж направляючої, механізм якого може мати або ручний, або механічний привід, або лінійного модуля, який складається з направляючої, з рухомої ланки, з засобу для прямолінійного переміщення рухомої ланки вздовж направляючої, механізм якого може мати або електромеханічний привід, або гідропривід, або пневмопривід, або в вигляді лінійного електродвигуна, що містить направляючу, рухому ланку, засіб для прямолінійного переміщення рухомої ланки вздовж направляючої, який має електромагнітний привід. Засіб для лінійного переміщення може складатися щонайменше або з двох лінійних напрямних, або з двох лінійних елементів, або з двох лінійних модулів, або з двох лінійних електродвигунів, направляючі яких встановлено перпендикулярно одна до одної, при цьому направляючу або рухому ланку одного з них виконано з можливістю приєднання до основи опорного стояка, а до його рухомої ланки (направляючої) приєднано направляючу (рухому ланку) другого. Засіб для лінійного переміщення може складатися з принаймні одного колеса, з засобу для сполучення осі колеса з основою опорного стояка, з засобу для приведення колеса в рух і/або з засобу для обмеження руху колеса. Засіб для лінійного переміщення може складатися з принаймні двох роликів, на які натягнуто нескінченну стрічку, з засобу для сполучення осі ролика з основою опорного стояка, з засобу для приведення ролика в рух і/або з засобу для обмеження руху ролика. Засіб для лінійного переміщення може складатися з або лінійної напрямної, або лінійного елементу, або лінійного модуля, або лінійного електродвигуна, направляючу або рухому ланку якого виконано з можливістю приєднання до основи опорного стояка, з принаймні одного колеса або ролика, з засобу для сполучення осі колеса або ролика з направляючою або рухомою ланкою, з засобу для приведення колеса або ролика в рух і/або з засобу для обмеження руху колеса або ро 5 лика, при цьому повздовжня вісь направляючої і повздовжня вісь колеса або ролика паралельні одна до одної. Привід засобу для прямолінійного переміщення рухомої ланки вздовж направляючої, засобу для приведення колеса в рух, засобу для приведення ролика в рух може бути виконаний з можливістю здійснення або ручного керування, або керування засобом для управління і регулювання роботи приводу. Засіб для лінійного переміщення може містити торцевий елемент, що виконаний з пружного матеріалу, який має високий коефіцієнт тертя з опорною поверхнею. Складові елементи засобу для лінійного переміщення можуть бути розміщені або зовні на профілю основи і/або всередині пустотілого профілю основи, або на засобі для зміни довжини основи опорного стояка. Таке виконання опорного стояка з принаймні одним засобом для лінійного переміщення забезпечує більшу зручність, зменшує тривалість монтажу опорного стояка, оскільки дозволяє розділити в часі встановлення опорного стояка між протилежними опорними поверхнями і позиціонування робочої поверхні його основи. Наявність засобу для лінійного переміщення, поєднаного з кінцем основи опорного стояка, обумовлює можливість переміщення в потрібному напрямну і на потрібну відстань кінця основи опорного стояка відносно опорної поверхні, на яку опирається вже встановлений між протилежними опорними поверхнями опорний стояк, що дозволяє змінювати кут нахилу основи опорного стояка до горизонту, змінювати відстань від робочої поверхні основи опорного стояка до заданої площини, що забезпечує підвищення точності, швидкості, зручності позиціонування робочої поверхні опорного стояка. Виконання засобу для лінійного переміщення з можливістю переміщення його рухомих ланок в взаємно перпендикулярних напрямках забезпечує можливість переміщення основи опорного стояка, встановленого між протилежними опорними поверхнями, і в поперечному, і в повздовжньому напрямках відносно заданої площини. Наявність в засобі для лінійного переміщення засобу для прямолінійного переміщення рухомої ланки вздовж направляючої обумовлює можливість механізації та автоматизації позиціонування робочої поверхні основи опорного стояка. Суть корисної моделі пояснюється кресленням, де на Фіг.1 показано загальний вигляд опорного стояка в окремій конкретній формі виконання; на Фіг.2 - розріз А-А з Фіг.1; на Фіг.3 - загальний вигляд засобу для лінійного переміщення в окремій конкретній формі виконання; на Фіг.4 - схематичне зображення засобу для лінійного переміщення в окремій конкретній формі виконання, Фіг.5 - схематичне зображення засобу для лінійного переміщення в окремій конкретній формі виконання. Креслення, що пояснюють корисну модель, а також приклади конкретного виконання пристрою ніяким чином не обмежують обсяг домагань, викладених в формулі, а тільки пояснюють суть корисної моделі. 53823 6 Опорний стояк в окремій формі виконання складається з таких елементів. З основи змінної довжини, яка складається з двох металевих пустотілих профілів: з зовнішнього профілю 1, поверхня 2 якого є робочою поверхнею основи, та з вкладеного в нього внутрішнього профілю 3, поперечний переріз яких має прямокутну форму; з компенсаційної втулки 4, що виконана в вигляді профільованої труби із ПВХ, що закріплена в середині зовнішнього профілю 1; з компенсаційної втулки 5, яка виконана із ПВХ, що закріплена на кінці внутрішнього профілю 3; компенсаційні втулки 4 і 5 використовують для забезпечення можливості прямолінійного руху без прокручування і без люфту зовнішнього 1 та внутрішнього 3 профілів один відносно одного за рахунок зведення розмірів зазору між цими втулками та профілями до мінімальних; з засобу для зміни довжини основи, який містить змінний по довжині елемент і засіб для утримування змінного по довжині елементу, що виконаний в вигляді металевого упору 6, що прикріплений всередині зовнішнього профілю 1, при цьому змінний по довжині елемент має направляючу 7, що прикріплена до упору 6, рухому ланку 8, яка прикріплена до компенсаційної втулки 5, засіб для прямолінійного переміщення рухомої ланки вздовж направляючої, який має привід (на Фіг. не показано). З двох засобів для лінійного переміщення, кожен з яких містить рухому ланку, що виконана в вигляді металевого С - подібного профілю 9, що прикріплений відповідно до кінця зовнішнього профілю 1 і внутрішнього профілю 3 основи; направляючу, що виконана в вигляді металевої деталі 10 з наскрізним отвором з різзю 11, до якої прикріплено металеву деталь 12; засіб для прямолінійного переміщення рухомої ланки вздовж направляючої, механізм якого являє собою гвинтову передачу, що утворена валом з різзю 13 та деталлю 10, в отвір з різзю 11 якої вгвинчено вал з різзю 13, при цьому засіб для прямолінійного переміщення рухомої ланки вздовж направляючої має привід, виконаний в вигляді електродвигуна 14. Кожен з електродвигунів 14 прикріплений відповідно до зовнішнього 1 і до внутрішнього 3 профілів основи. Для управління роботою кожного електродвигуна 14 використовують засіб для управління і регулювання роботи приводу (на Фіг. не показано). З пружного елементу, який виконано в вигляді двох торцевих пластин 15 з пружного матеріалу, кожну з яких прикріплено до деталі 12 засобу для лінійного переміщення. Пружний елемент використовується для надійного утримування опорного стояка між опорними поверхнями 16 і 17 за рахунок притискання його кінців до них під дією сили пружності, що виникла в результаті деформації пружного елементу під дією засобу для зміни довжини основи. Він використовується також для часткової зміни довжини опорного стояка, що встановлений між протилежними опорними поверхнями, під час переміщення його основи відносно протилежних опорних поверхонь. Заявлений стояк монтують так. Встановлюють опорний стояк між протилежними опорними поверхнями 16 і 17. Для цього в потрібному місці біля обробної поверхні 18 прискають один з його кінців 7 опорного стояка торцевою пластиною 15 до однієї з опорних поверхонь 16 чи 17. Встановлюють основу опорного стояка під кутом до горизонту, що близький до потрібного. Вмикають привід засобу для прямолінійного переміщення рухомої ланки вздовж направляючої змінного по довжині елементу (на Фіг. не показано), починає переміщуватися рухома ланка 8 змінного по довжині елементу, що викликає збільшення довжини основи заявленого стояка. Після того, як довжина заявленого стояка стане дорівнювати відстані між протилежними опорними поверхнями 16 і 17, опорний стояк притиснеться іншим кінцем торцевою пластиною 15 до протилежної опорної поверхні 17 чи 16. При подальшій роботі на протязі визначеного часу приводу засобу для прямолінійного переміщення рухомої ланки вздовж направляючої змінного по довжині елементу, починають стискатися пружні торцеві елементи 15, сила пружності яких утримує заявлений стояк між протилежними опорними поверхнями 16 і 17. Коли сила притискання кінців заявленого стояка до протилежних опорних поверхонь 16 і 17 достатня для його надійного утримування між ними під час виконання робіт, привід засобу для прямолінійного переміщення рухомої ланки вздовж направляючої змінного по довжині елементу вимикають. Після цього встановлюють робочу поверхню 2 основи опорного стояка паралельно і на потрібній відстані до створюваної чистової поверхні 19. Для цього вмикають за допомогою засобів для управління і регулювання роботи приводу електродвигуни 14, які, обертаючи вали з різзю 13, переміщують їх вздовж деталі 10, при цьому металевий С - подібний профіль 9 переміщується вздовж деталі 10 та прикріпленої до неї деталі 12 і разом з ним переміщуються кінці основи опорного стояка в таких напрямках і до тих пір, поки робоча поверхня 2 основи опорного стояка не стане паралельною площині створюваної чистовій поверхні 19. Засіб для лінійного переміщення може складатися з двох лінійних модулів, один з яких містить рухому ланку 20, що прикріплена до профілю 21 основи опорного стояка, направляючу, до складу якої входить гайка 22, до якої приєднано металеву деталь 23, засіб для прямолінійного переміщення рухомої ланки вздовж направляючої, що являє собою гвинтову передачу, утворену валом з різзю 24, гайкою 22, який має привід 25, а другий - рухому ланку 26, направляючу, до складу якої входить гайка 27, до якої приєднано металеву деталь 28, засіб для прямолінійного переміщення рухомої ланки вздовж направляючої, що являє собою гвинтову передачу, утворену валом з різзю 29, гайкою 27, який має привід (на Фіг. не показано), при цьому направляючі лінійних модулів встановлено перпендикулярно одна до одної, деталь 23 направляючої одного з лінійних модулів приєднана до рухомої ланки 26 другого. Засіб для лінійного переміщення містить торцевий елемент 30, приєднаний до деталі 28. Або засіб для лінійного переміщення може складатися з коліс 31, шини 32 яких використовуються в якості торцевих елементів і виконані з матеріалу, що має високий коефіцієнт тертя з опорною поверхнею 33, при цьому осі 34 коліс 31 через 53823 8 засіб для сполучення осі колеса з основою опорного стояка 35 поєднані з профілем 36 основи опорного стояка. Принаймні одне з коліс 31 може бути виконане з можливістю приведення в рух або вручну, при цьому для обмеження його руху використовують засіб для обмеження руху колеса (на Фіг. не показано), або засобом для приведення колеса в рух (на Фіг. не показано). Або засіб для лінійного переміщення може складатися з двох роликів 37, на які натягнуто нескінченну стрічку 38, яка виготовлена з матеріалу, що має високий коефіцієнт тертя з опорною поверхнею 39, осі 40 яких через засіб для сполучення осі ролика з основою опорного стояка 41 поєднані з профілем 42 основи опорного стояка. Принаймні один з роликів 37 може бути виконаний з можливістю приведення в рух або вручну, при цьому для обмеження його руху використовують засіб для обмеження руху ролика (на Фіг. не показано), або засобом для приведення ролика в рух (на Фіг. не показано). Або засіб для лінійного переміщення може складатися (на Фіг. не показано) з або лінійної напрямної, або лінійного елементу, або лінійного модуля, або лінійного електродвигуна, направляючу чи рухому ланку якого виконано з можливістю приєднання до основи опорного стояка, з принаймні одного колеса або ролика, з засобу для сполучення осі колеса або ролика з направляючою або рухомою ланкою, з засобу для приведення колеса або ролика в рух, при цьому повздовжня вісь направляючої і повздовжня вісь колеса або ролика паралельні одна до одної. Привід засобу для прямолінійного переміщення рухомої ланки вздовж направляючої, засобу для приведення колеса в рух, засобу для приведення ролика в рух може бути виконаний з можливістю здійснення або ручного керування, або керування засобом для управління і регулювання роботи приводу. Складові елементи засобу для лінійного переміщення можуть бути розміщені або зовні на профілю основи і/або всередині пустотілого профілю основи опорного стояка, або на засобі для зміни довжини основи. Основа опорного стояка може складатися або з одного профілю і з принаймні одного засобу для зміни довжини основи, який поєднаний з її профілем і може являти собою змінний по довжині елемент, який може бути виконаний в вигляді або лінійного елементу, який містить направляючу, рухому ланку, засіб для прямолінійного переміщення рухомої ланки вздовж направляючої, який може мати або ручний привід, або механічний привід, або лінійного модуля, який містить направляючу, рухому ланку, засіб для прямолінійного переміщення рухомої ланки вздовж направляючої, який може мати або електромеханічний привід, або гідропривід, або пневмопривід, або лінійного електродвигуна. Або основа опорного стояка може складатися з принаймні двох профілів, що виконані з можливістю прямолінійного переміщення один відносно одного або за рахунок наявності прямолінійних напрямних з геометричним замиканням між їх спряженими частинами, або за рахунок наявності прямолінійних напрямних з геометричним 9 замиканням між спряженими частинами кожного з профілів та частинами принаймні одного третього тіла (зовнішньої муфти, внутрішньої втулки, з'єднувальних болтів тощо), і з принаймні одного засобу для зміни довжини основи, який поєднаний з профілями основи, механізм якого являє собою механічну передачу: або передачу гнучкими тілами, або фрикційну передачу, або зубчату передачу, або гвинтову передачу, або важільний механізм, з або ручним, або механічним, або електричним приводом, або він може являти собою змінний по довжині елемент, що може бути виконаний в вигляді або лінійного елементу, який містить направляючу, рухому ланку, засіб для прямолінійного переміщення рухомої ланки вздовж направляючої, який може мати або ручний, або механічний привід, або лінійного модуля, який містить направляючу, рухому ланку, засіб для прямолінійного переміщення рухомої ланки вздовж направляючої, який може мати або електромеханічний привід, або гідропривід, або пневмопривід, або лінійного електродвигуна, при цьому основа може містити ще принаймні один засіб для зміни довжини основи, який поєднаний з одним з її профілів і виконаний в вигляді змінного по довжині елементу. Засіб для зміни довжини основи може містити засіб для утримування, виконаний з можливістю кріплення або в певному, або будь - якому місці до принаймні одного профілю основи опорного стояка. Привід засобу для зміни довжини основи може бути виконаний з можливістю здійснення або руч 53823 10 ного керування, або керування засобом для управління і регулювання роботи приводу. Складові елементи засобу для зміни довжини основи можуть бути розміщені або зовні і/або всередині принаймні одного профілю основи опорного стояка. Додатково змінювати довжину основи опорного стояка можна принаймні одним додатковим профілем, який виконано з можливістю рознімного з'єднання і/або телескопічного розсування з принаймні одним її профілем. Профілі, що входять до складу основи, можуть бути виконані з різних матеріалів, мати різну форму і/або розміри поперечного перерізу, при цьому їх жорсткість повинна бути такою, щоб абсолютні значення пружних деформацій, що виникають в них під час навантажень, були менші заданих допустимих похибок на виконання тих чи інших будівельних робіт. Основа опорного стояка може місити принаймні один торцевий елемент, виконаний з пружного матеріалу, який має високий коефіцієнт тертя з опорною поверхнею. Пружний елемент опорного стояка може бути виконаний в вигляді або принаймні однієї пружини і/або принаймні однієї пластини з пружного матеріалу, і/або торцевих елементів, або в вигляді заповненого газом циліндра з поршнем. Пружний елемент може бути поєднаний або з принаймні одним профілем основи і/або з засобом для зміни довжини основи, і/або з засобом для лінійного переміщення. 11 Комп’ютерна верстка О. Рябко 53823 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
