Стояк

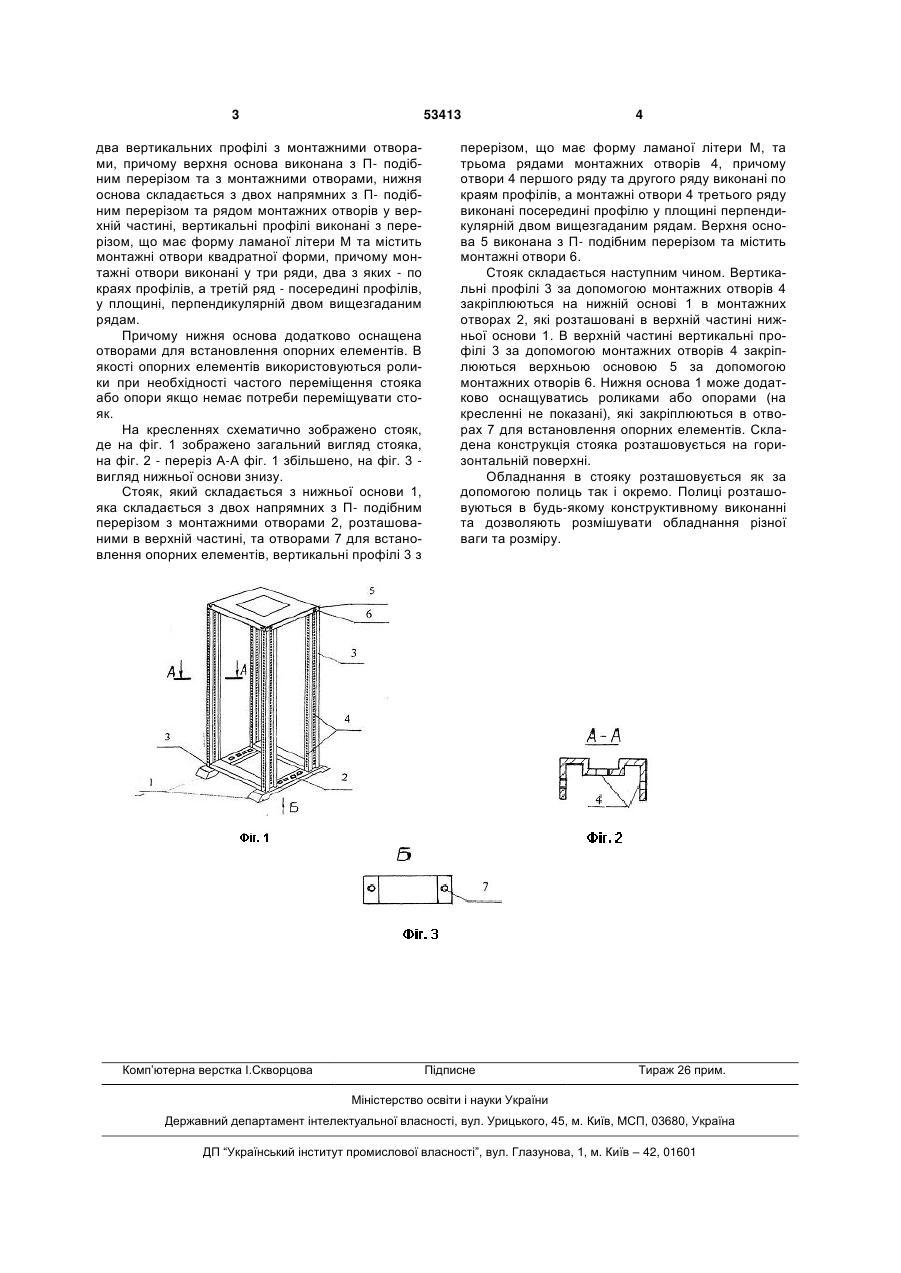

1. Стояк, що складається з верхньої та нижньої основи, між якими симетрично розташовані щонайменше два вертикальних профілі з монтажними отворами, який відрізняється тим, що верхня основа виконана з П-подібним перерізом та з монтажними отворами, нижня основа складається 3 53413 два вертикальних профілі з монтажними отворами, причому верхня основа виконана з П- подібним перерізом та з монтажними отворами, нижня основа складається з двох напрямних з П- подібним перерізом та рядом монтажних отворів у верхній частині, вертикальні профілі виконані з перерізом, що має форму ламаної літери М та містить монтажні отвори квадратної форми, причому монтажні отвори виконані у три ряди, два з яких - по краях профілів, а третій ряд - посередині профілів, у площині, перпендикулярній двом вищезгаданим рядам. Причому нижня основа додатково оснащена отворами для встановлення опорних елементів. В якості опорних елементів використовуються ролики при необхідності частого переміщення стояка або опори якщо немає потреби переміщувати стояк. На кресленнях схематично зображено стояк, де на фіг. 1 зображено загальний вигляд стояка, на фіг. 2 - переріз А-А фіг. 1 збільшено, на фіг. 3 вигляд нижньої основи знизу. Стояк, який складається з нижньої основи 1, яка складається з двох напрямних з П- подібним перерізом з монтажними отворами 2, розташованими в верхній частині, та отворами 7 для встановлення опорних елементів, вертикальні профілі 3 з Комп’ютерна верстка І.Скворцова 4 перерізом, що має форму ламаної літери М, та трьома рядами монтажних отворів 4, причому отвори 4 першого ряду та другого ряду виконані по краям профілів, а монтажні отвори 4 третього ряду виконані посередині профілю у площині перпендикулярній двом вищезгаданим рядам. Верхня основа 5 виконана з П- подібним перерізом та містить монтажні отвори 6. Стояк складається наступним чином. Вертикальні профілі 3 за допомогою монтажних отворів 4 закріплюються на нижній основі 1 в монтажних отворах 2, які розташовані в верхній частині нижньої основи 1. В верхній частині вертикальні профілі 3 за допомогою монтажних отворів 4 закріплюються верхньою основою 5 за допомогою монтажних отворів 6. Нижня основа 1 може додатково оснащуватись роликами або опорами (на кресленні не показані), які закріплюються в отворах 7 для встановлення опорних елементів. Складена конструкція стояка розташовується на горизонтальній поверхні. Обладнання в стояку розташовується як за допомогою полиць так і окремо. Полиці розташовуються в будь-якому конструктивному виконанні та дозволяють розмішувати обладнання різної ваги та розміру. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
