Пристрій для автоматичного регулювання процесу розкочування фарби в друкарських машинах

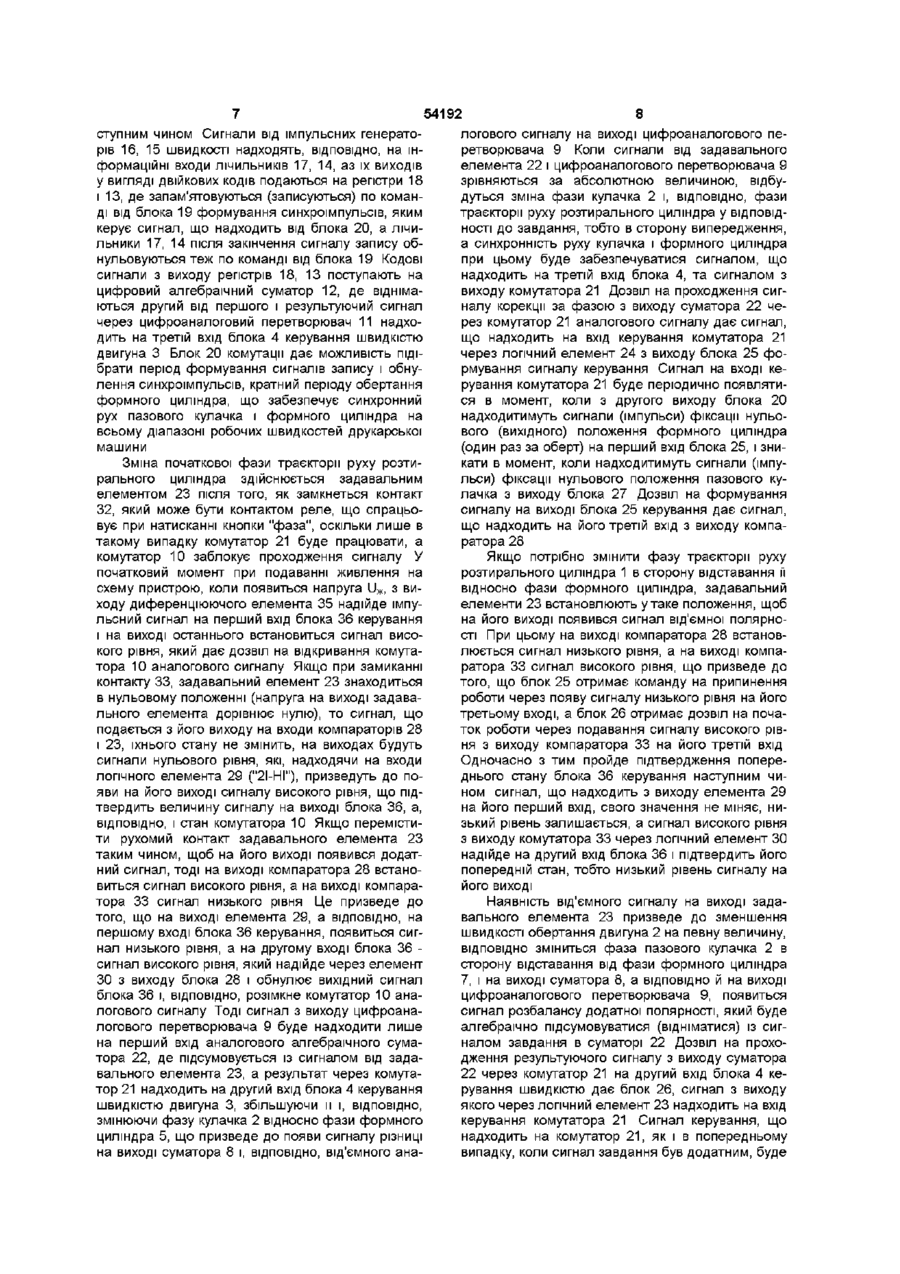

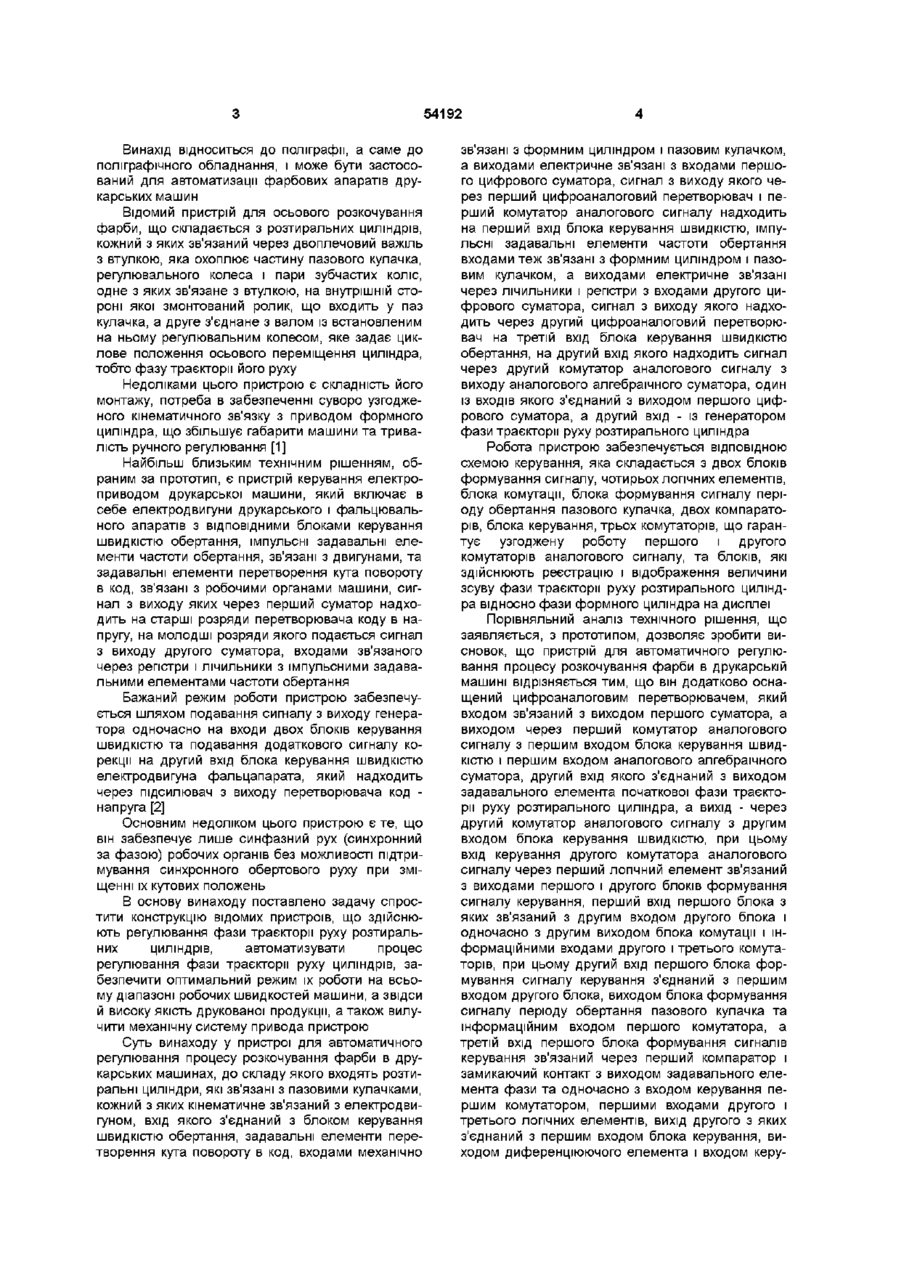

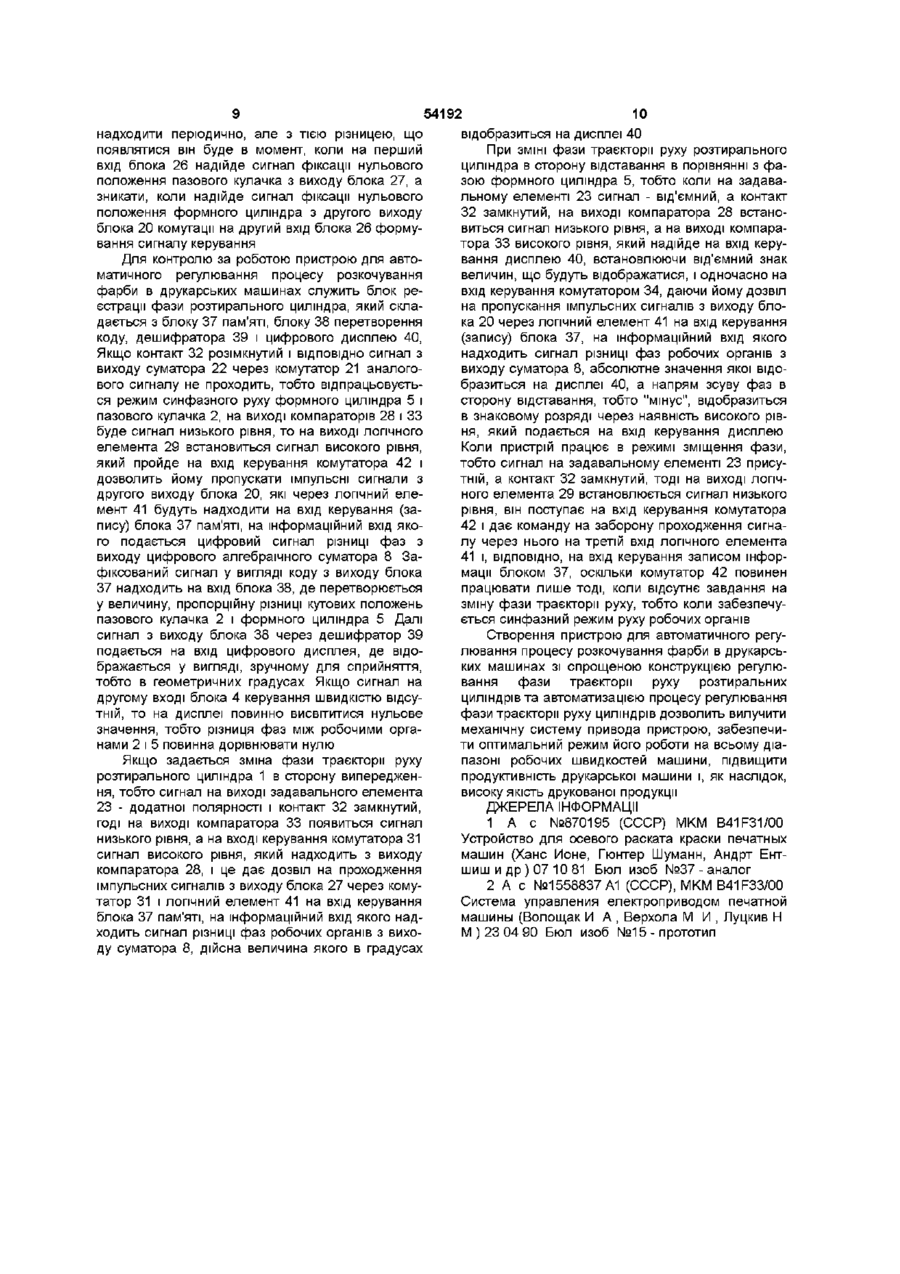

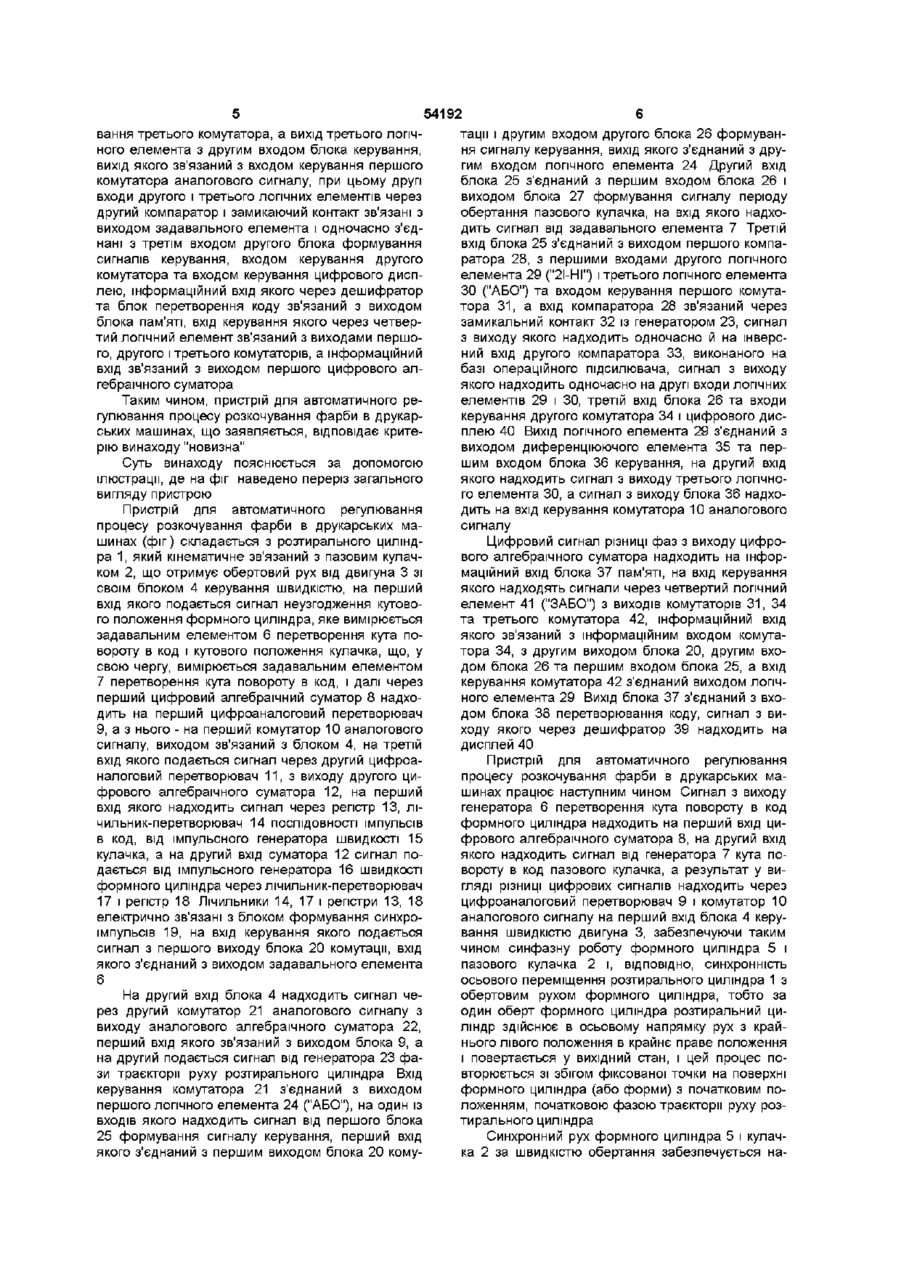

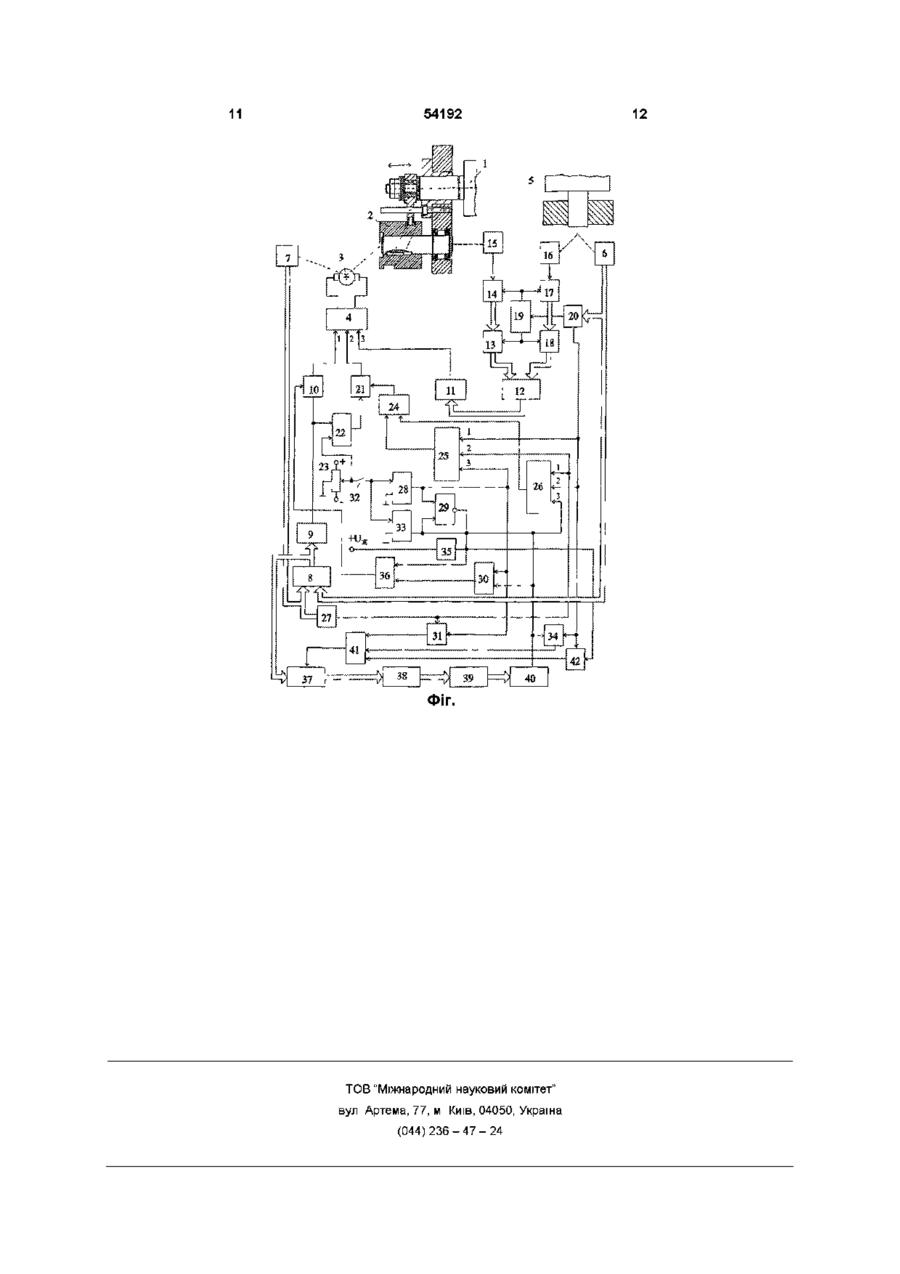

Пристрій для автоматичного регулювання процесу розкочування фарби в друкарських машинах, що містить розтиральний циліндр, пазовий кулачок, механічно зв'язаний з валом електродвигуна, вхід якого з'єднаний з блоком керування швидкістю обертання, задавальні елементи перетворення кута повороту в код, кінематично зв'язані входами з формним циліндром і пазовим кулачком, а виходами електрично зв'язані з входами першого суматора, імпульсні задавальні елементи частоти обертання, входами механічно зв'язані з формним циліндром і пазовим кулачком, а виходами електрично зв'язані з входами ЛІЧИЛЬНИКІВ, виходами з'єднаних з входами регістрів, входи керування яких, як і входи керування ЛІЧИЛЬНИКІВ, електрично з'єднані з блоком формування синхроімпульсів, вхід керування якого через перший вихід блока комутації зв'язаний з виходом задавального елемента перетворення кута повороту в код формного циліндра, а виходи регістрів з'єднані з входами другого суматора, виходом зв'язаного через цифро-аналоговий перетворювач з третім входом блока керування швидкістю, який відрізняється тим, що до складу пристрою додатково входить цифро-аналоговий перетворювач, входом зв'язаний з виходом першого суматора, а виходом через перший комутатор аналогового сигналу з першим входом блока керування швидкістю і першим входом аналогового алгебраїчного суматора, другий вхід якого з'єднаний з виходом задавального елемента початкової фази траєкторії руху роз видається під відповідальність власника патенту ПРОЦЕСУ РОЗКОЧУВАННЯ ФАРБИ В тирального циліндра, а вихід - через другий комутатор аналогового сигналу з другим входом блока керування швидкістю, при цьому вхід керування другого комутатора аналогового сигналу через перший логічний елемент зв'язаний з виходами першого і другого блоків формування сигналу керування, перший вхід першого блока з яких зв'язаний з другим входом другого блока і одночасно з другим виходом блока комутації і інформаційними входами другого і третього комутаторів, при цьому другий вхід першого блока формування сигналу керування з'єднаний з першим входом другого блока, виходом блока формування сигналу періоду обертання пазового кулачка та інформаційним входом першого комутатора, а третій вхід першого блока формування сигналів керування зв'язаний через перший компаратор і замикаючий контакт з виходом задавального елемента фази та одночасно з входом керування першим комутатором, першими входами другого і третього логічних елементів, вихід другого з яких з'єднаний з першим входом блока керування, виходом диференціюючого елемента і входом керування третього комутатора, а вихід третього логічного елемента з другим входом блока керування, вихід якого зв'язаний з входом керування першого комутатора аналогового сигналу, при цьому другі входи другого і третього логічних елементів через другий компаратор і замикаючий контакт зв'язані з виходом задавального елемента і одночасно з'єднані з третім входом другого блока формування сигналів керування, входом керування другого комутатора та входом керування цифрового дисплею, інформаційний вхід якого через дешифратор та блок перетворення коду зв'язаний з виходом блока пам'яті, вхід керування якого через четвертий логічний елемент зв'язаний з виходами першого, другого і третього комутаторів, а інформаційний вхід зв'язаний з виходом першого цифрового алгебраїчного суматора ю 54192 Винахід відноситься до поліграфи, а саме до поліграфічного обладнання, і може бути застосований для автоматизації фарбових апаратів друкарських машин Відомий пристрій для осьового розкочування фарби, що складається з розтиральних циліндрів, кожний з яких зв'язаний через двоплечовий важіль з втулкою, яка охоплює частину пазового кулачка, регулювального колеса і пари зубчастих коліс, одне з яких зв'язане з втулкою, на внутрішній стороні якої змонтований ролик, що входить у паз кулачка, а друге з'єднане з валом із встановленим на ньому регулювальним колесом, яке задає циклове положення осьового переміщення циліндра, тобто фазу траєкторії його руху Недоліками цього пристрою є складність його монтажу, потреба в забезпеченні суворо узгодженого кінематичного зв'язку з приводом формного циліндра, що збільшує габарити машини та тривалість ручного регулювання [1] Найбільш близьким технічним рішенням, обраним за прототип, є пристрій керування електроприводом друкарської машини, який включає в себе електродвигуни друкарського і фальцювального апаратів з ВІДПОВІДНИМИ блоками керування швидкістю обертання, імпульсні задавальні елементи частоти обертання, зв'язані з двигунами, та задавальні елементи перетворення кута повороту в код, зв'язані з робочими органами машини, сигнал з виходу яких через перший суматор надходить на старші розряди перетворювача коду в напругу, на молодші розряди якого подається сигнал з виходу другого суматора, входами зв'язаного через регістри і лічильники з імпульсними задавальними елементами частоти обертання Бажаний режим роботи пристрою забезпечується шляхом подавання сигналу з виходу генератора одночасно на входи двох блоків керування швидкістю та подавання додаткового сигналу корекції на другий вхід блока керування швидкістю електродвигуна фальцапарата, який надходить через підсилювач з виходу перетворювача код напруга [2] Основним недоліком цього пристрою є те, що він забезпечує лише синфазний рух (синхронний за фазою) робочих органів без можливості підтримування синхронного обертового руху при зміщенні їх кутових положень В основу винаходу поставлено задачу спростити конструкцію відомих пристроїв, що здійснюють регулювання фази траєкторії руху розтиральних циліндрів, автоматизувати процес регулювання фази траєкторії руху циліндрів, забезпечити оптимальний режим їх роботи на всьому діапазоні робочих швидкостей машини, а звідси й високу якість друкованої продукції, а також вилучити механічну систему привода пристрою Суть винаходу у пристрої для автоматичного регулювання процесу розкочування фарби в друкарських машинах, до складу якого входять розтиральні циліндри, які зв'язані з пазовими кулачками, кожний з яких кінематичне зв'язаний з електродвигуном, вхід якого з'єднаний з блоком керування швидкістю обертання, задавальні елементи перетворення кута повороту в код, входами механічно зв'язані з формним циліндром і пазовим кулачком, а виходами електричне зв'язані з входами першого цифрового суматора, сигнал з виходу якого через перший цифроаналоговий перетворювач і перший комутатор аналогового сигналу надходить на перший вхід блока керування швидкістю, імпульсні задавальні елементи частоти обертання входами теж зв'язані з формним циліндром і пазовим кулачком, а виходами електричне зв'язані через лічильники і регістри з входами другого цифрового суматора, сигнал з виходу якого надходить через другий цифроаналоговий перетворювач на третій вхід блока керування швидкістю обертання, на другий вхід якого надходить сигнал через другий комутатор аналогового сигналу з виходу аналогового алгебраїчного суматора, один із входів якого з'єднаний з виходом першого цифрового суматора, а другий вхід - із генератором фази траєкторії руху розтирального циліндра Робота пристрою забезпечується ВІДПОВІДНОЮ схемою керування, яка складається з двох блоків формування сигналу, чотирьох логічних елементів, блока комутації, блока формування сигналу періоду обертання пазового кулачка, двох компараторів, блока керування, трьох комутаторів, що гарантує узгоджену роботу першого і другого комутаторів аналогового сигналу, та блоків, які здійснюють реєстрацію і відображення величини зсуву фази траєкторії руху розтирального циліндра відносно фази формного циліндра на дисплеї Порівняльний аналіз технічного рішення, що заявляється, з прототипом, дозволяє зробити висновок, що пристрій для автоматичного регулювання процесу розкочування фарби в друкарській машині відрізняється тим, що він додатково оснащений цифроаналоговим перетворювачем, який входом зв'язаний з виходом першого суматора, а виходом через перший комутатор аналогового сигналу з першим входом блока керування швидкістю і першим входом аналогового алгебраїчного суматора, другий вхід якого з'єднаний з виходом задавального елемента початкової фази траєкторії руху розтирального циліндра, а вихід - через другий комутатор аналогового сигналу з другим входом блока керування швидкістю, при цьому вхід керування другого комутатора аналогового сигналу через перший логічний елемент зв'язаний з виходами першого і другого блоків формування сигналу керування, перший вхід першого блока з яких зв'язаний з другим входом другого блока і одночасно з другим виходом блока комутації і інформаційними входами другого і третього комутаторів, при цьому другий вхід першого блока формування сигналу керування з'єднаний з першим входом другого блока, виходом блока формування сигналу періоду обертання пазового кулачка та інформаційним входом першого комутатора, а третій вхід першого блока формування сигналів керування зв'язаний через перший компаратор і замикаючий контакт з виходом задавального елемента фази та одночасно з входом керування першим комутатором, першими входами другого і третього логічних елементів, вихід другого з яких з'єднаний з першим входом блока керування, виходом диференціюючого елемента і входом керу 54192 вання третього комутатора, а вихід третього логічного елемента з другим входом блока керування, вихід якого зв'язаний з входом керування першого комутатора аналогового сигналу, при цьому другі входи другого і третього логічних елементів через другий компаратор і замикаючий контакт зв'язані з виходом задавального елемента і одночасно з'єднані з третім входом другого блока формування сигналів керування, входом керування другого комутатора та входом керування цифрового дисплею, інформаційний вхід якого через дешифратор та блок перетворення коду зв'язаний з виходом блока пам'яті, вхід керування якого через четвертий логічний елемент зв'язаний з виходами першого, другого і третього комутаторів, а інформаційний вхід зв'язаний з виходом першого цифрового алгебраїчного суматора Таким чином, пристрій для автоматичного регулювання процесу розкочування фарби в друкарських машинах, що заявляється, відповідає критерію винаходу"новизна" Суть винаходу пояснюється за допомогою ілюстрації, де на фіг наведено переріз загального вигляду пристрою Пристрій для автоматичного регулювання процесу розкочування фарби в друкарських машинах (фіг) складається з розтирального циліндра 1, який кінематичне зв'язаний з пазовим кулачком 2, що отримує обертовий рух від двигуна 3 зі своїм блоком 4 керування швидкістю, на перший вхід якого подається сигнал неузгодження кутового положення формного циліндра, яке вимірюється задавальним елементом 6 перетворення кута повороту в код і кутового положення кулачка, що, у свою чергу, вимірюється задавальним елементом 7 перетворення кута повороту в код, і далі через перший цифровий алгебраїчний суматор 8 надходить на перший цифроаналоговий перетворювач 9, а з нього - на перший комутатор 10 аналогового сигналу, виходом зв'язаний з блоком 4, на третій вхід якого подається сигнал через другий цифроаналоговий перетворювач 11, з виходу другого цифрового алгебраїчного суматора 12, на перший вхід якого надходить сигнал через регістр 13, лічильник-перетворювач 14 ПОСЛІДОВНОСТІ імпульсів в код, від імпульсного генератора швидкості 15 кулачка, а на другий вхід суматора 12 сигнал подається від імпульсного генератора 16 швидкості формного циліндра через лічильник-перетворювач 17 і регістр 18 Лічильники 14, 17 і регістри 13, 18 електрично зв'язані з блоком формування синхроімпульсів 19, на вхід керування якого подається сигнал з першого виходу блока 20 комутації, вхід якого з'єднаний з виходом задавального елемента 6 На другий вхід блока 4 надходить сигнал через другий комутатор 21 аналогового сигналу з виходу аналогового алгебраїчного суматора 22, перший вхід якого зв'язаний з виходом блока 9, а на другий подається сигнал від генератора 23 фази траєкторії руху розтирального циліндра Вхід керування комутатора 21 з'єднаний з виходом першого логічного елемента 24 ("АБО"), на один із входів якого надходить сигнал від першого блока 25 формування сигналу керування, перший вхід якого з'єднаний з першим виходом блока 20 кому тації і другим входом другого блока 26 формування сигналу керування, вихід якого з'єднаний з другим входом логічного елемента 24 Другий вхід блока 25 з'єднаний з першим входом блока 26 і виходом блока 27 формування сигналу періоду обертання пазового кулачка, на вхід якого надходить сигнал від задавального елемента 7 Третій вхід блока 25 з'єднаний з виходом першого компаратора 28, з першими входами другого логічного елемента 29 ("2І-НІ") і третього логічного елемента ЗО ("АБО") та входом керування першого комутатора 31, а вхід компаратора 28 зв'язаний через замикальний контакт 32 із генератором 23, сигнал з виходу якого надходить одночасно й на інверсний вхід другого компаратора 33, виконаного на базі операційного підсилювача, сигнал з виходу якого надходить одночасно на другі входи логічних елементів 29 і ЗО, третій вхід блока 26 та входи керування другого комутатора 34 і цифрового дисплею 40 Вихід ЛОГІЧНОГО елемента 29 з'єднаний з виходом диференціюючого елемента 35 та першим входом блока 36 керування, на другий вхід якого надходить сигнал з виходу третього логічного елемента ЗО, а сигнал з виходу блока 36 надходить на вхід керування комутатора 10 аналогового сигналу Цифровий сигнал різниці фаз з виходу цифрового алгебраїчного суматора надходить на інформаційний вхід блока 37 пам'яті, на вхід керування якого надходять сигнали через четвертий логічний елемент 41 ("ЗАБО") з виходів комутаторів 31, 34 та третього комутатора 42, інформаційний вхід якого зв'язаний з інформаційним входом комутатора 34, з другим виходом блока 20, другим входом блока 26 та першим входом блока 25, а вхід керування комутатора 42 з'єднаний виходом логічного елемента 29 Вихід блока 37 з'єднаний з входом блока 38 перетворювання коду, сигнал з виходу якого через дешифратор 39 надходить на дисплей 40 Пристрій для автоматичного регулювання процесу розкочування фарби в друкарських машинах працює наступним чином Сигнал з виходу генератора 6 перетворення кута повороту в код формного циліндра надходить на перший вхід цифрового алгебраїчного суматора 8, на другий вхід якого надходить сигнал від генератора 7 кута повороту в код пазового кулачка, а результат у вигляді різниці цифрових сигналів надходить через цифроаналоговий перетворювач 9 і комутатор 10 аналогового сигналу на перший вхід блока 4 керування швидкістю двигуна 3, забезпечуючи таким чином синфазну роботу формного циліндра 5 і пазового кулачка 2 і, ВІДПОВІДНО, синхронність осьового переміщення розтирального циліндра 1 з обертовим рухом формного циліндра, тобто за один оберт формного циліндра розтиральний циліндр здійснює в осьовому напрямку рух з крайнього лівого положення в крайнє праве положення і повертається у вихідний стан, і цей процес повторюється зі збігом фіксованої точки на поверхні формного циліндра (або форми) з початковим положенням, початковою фазою траєкторії руху розтирального циліндра Синхронний рух формного циліндра 5 і кулачка 2 за швидкістю обертання забезпечується на 54192 ступним чином Сигнали від імпульсних генераторів 16, 15 швидкості надходять, ВІДПОВІДНО, на інформаційні входи ЛІЧИЛЬНИКІВ 17, 14, аз їх виходів у вигляді двійкових кодів подаються на регістри 18 і 13, де запам'ятовуються (записуються) по команді від блока 19 формування синхроімпульсів, яким керує сигнал, що надходить від блока 20, а лічильники 17, 14 після закінчення сигналу запису обнульовуються теж по команді від блока 19 Кодові сигнали з виходу регістрів 18, 13 поступають на цифровий алгебраїчний суматор 12, де віднімаються другий від першого і результуючий сигнал через цифроаналоговий перетворювач 11 надходить на третій вхід блока 4 керування швидкістю двигуна 3 Блок 20 комутації дає можливість підібрати період формування сигналів запису і обнулення синхроімпульсів, кратний періоду обертання формного циліндра, що забезпечує синхронний рух пазового кулачка і формного циліндра на всьому діапазоні робочих швидкостей друкарської машини Зміна початкової фази траєкторії руху розтирального циліндра здійснюється задавальним елементом 23 після того, як замкнеться контакт 32, який може бути контактом реле, що спрацьовує при натисканні кнопки "фаза", оскільки лише в такому випадку комутатор 21 буде працювати, а комутатор 10 заблокує проходження сигналу У початковий момент при подаванні живлення на схему пристрою, коли появиться напруга І І Ж , з виходу диференціюючого елемента 35 надійде імпульсний сигнал на перший вхід блока 36 керування і на виході останнього встановиться сигнал високого рівня, який дає дозвіл на відкривання комутатора 10 аналогового сигналу Якщо при замиканні контакту 33, задавальний елемент 23 знаходиться в нульовому положенні (напруга на виході задавального елемента дорівнює нулю), то сигнал, що подається з його виходу на входи компараторів 28 і 23, їхнього стану не змінить, на виходах будуть сигнали нульового рівня, які, надходячи на входи логічного елемента 29 ("2І-НІ"), призведуть до появи на його виході сигналу високого рівня, що підтвердить величину сигналу на виході блока 36, а, ВІДПОВІДНО, і стан комутатора 10 Якщо перемістити рухомий контакт задавального елемента 23 таким чином, щоб на його виході появився додатний сигнал, тоді на виході компаратора 28 встановиться сигнал високого рівня, а на виході компаратора 33 сигнал низького рівня Це призведе до того, що на виході елемента 29, а ВІДПОВІДНО, на першому вході блока 36 керування, появиться сигнал низького рівня, а на другому вході блока 36 сигнал високого рівня, який надійде через елемент ЗО з виходу блока 28 і обнулює вихідний сигнал блока 36 і, ВІДПОВІДНО, розімкне комутатор 10 аналогового сигналу Тоді сигнал з виходу цифроаналогового перетворювача 9 буде надходити лише на перший вхід аналогового алгебраїчного суматора 22, де підсумовується із сигналом від задавального елемента 23, а результат через комутатор 21 надходить на другий вхід блока 4 керування швидкістю двигуна 3, збільшуючи и і, ВІДПОВІДНО, ЗМІНЮЮЧИ фазу кулачка 2 відносно фази формного циліндра 5, що призведе до появи сигналу різниці на виході суматора 8 і, ВІДПОВІДНО, ВІД'ЄМНОГО ана 8 логового сигналу на виході цифроаналогового перетворювача 9 Коли сигнали від задавального елемента 22 і цифроаналогового перетворювача 9 зрівняються за абсолютною величиною, відбудуться зміна фази кулачка 2 і, ВІДПОВІДНО, фази траєкторії руху розтирального циліндра у ВІДПОВІДНОСТІ до завдання, тобто в сторону випередження, а синхронність руху кулачка і формного циліндра при цьому буде забезпечуватися сигналом, що надходить на третій вхід блока 4, та сигналом з виходу комутатора 21 Дозвіл на проходження сигналу корекції за фазою з виходу суматора 22 через комутатор 21 аналогового сигналу дає сигнал, що надходить на вхід керування комутатора 21 через логічний елемент 24 з виходу блока 25 формування сигналу керування Сигнал на вході керування комутатора 21 буде періодично появлятися в момент, коли з другого виходу блока 20 надходитимуть сигнали (імпульси) фіксації нульового (вихідного) положення формного циліндра (один раз за оберт) на перший вхід блока 25, і зникати в момент, коли надходитимуть сигнали (імпульси) фіксації нульового положення пазового кулачка з виходу блока 27 Дозвіл на формування сигналу на виході блока 25 керування дає сигнал, що надходить на його третій вхід з виходу компаратора 28 Якщо потрібно змінити фазу траєкторії руху розтирального циліндра 1 в сторону відставання її відносно фази формного циліндра, задавальний елементи 23 встановлюють у таке положення, щоб на його виході появився сигнал від'ємної полярності При цьому на виході компаратора 28 встановлюється сигнал низького рівня, а на виході компаратора 33 сигнал високого рівня, що призведе до того, що блок 25 отримає команду на припинення роботи через появу сигналу низького рівня на його третьому вході, а блок 26 отримає дозвіл на початок роботи через подавання сигналу високого рівня з виходу компаратора 33 на його третій вхід Одночасно з тим пройде підтвердження попереднього стану блока 36 керування наступним чином сигнал, що надходить з виходу елемента 29 на його перший вхід, свого значення не міняє, низький рівень залишається, а сигнал високого рівня з виходу комутатора 33 через логічний елемент ЗО надійде на другий вхід блока 36 і підтвердить його попередній стан, тобто низький рівень сигналу на його виході Наявність від'ємного сигналу на виході задавального елемента 23 призведе до зменшення швидкості обертання двигуна 2 на певну величину, ВІДПОВІДНО зміниться фаза пазового кулачка 2 в сторону відставання від фази формного циліндра 7, і на виході суматора 8, а ВІДПОВІДНО Й на виході цифроаналогового перетворювача 9, появиться сигнал розбалансу додатної полярності, який буде алгебраїчно підсумовуватися (відніматися) із сигналом завдання в суматорі 22 Дозвіл на проходження результуючого сигналу з виходу суматора 22 через комутатор 21 на другий вхід блока 4 керування швидкістю дає блок 26, сигнал з виходу якого через логічний елемент 23 надходить на вхід керування комутатора 21 Сигнал керування, що надходить на комутатор 2 1 , як і в попередньому випадку, коли сигнал завдання був додатним, буде 54192 надходити періодично, але з тією різницею, що появлятися він буде в момент, коли на перший вхід блока 26 надійде сигнал фіксації нульового положення пазового кулачка з виходу блока 27, а зникати, коли надійде сигнал фіксації нульового положення формного циліндра з другого виходу блока 20 комутації на другий вхід блока 26 формування сигналу керування Для контролю за роботою пристрою для автоматичного регулювання процесу розкочування фарби в друкарських машинах служить блок реєстрації фази розтирального циліндра, який складається з блоку 37 пам'яті, блоку 38 перетворення коду, дешифратора 39 і цифрового дисплею 40, Якщо контакт 32 розімкнутий і ВІДПОВІДНО сигнал з виходу суматора 22 через комутатор 21 аналогового сигналу не проходить, тобто відпрацьовується режим синфазного руху формного циліндра 5 і пазового кулачка 2, на виході компараторів 28 і 33 буде сигнал низького рівня, то на виході логічного елемента 29 встановиться сигнал високого рівня, який пройде на вхід керування комутатора 42 і дозволить йому пропускати імпульсні сигнали з другого виходу блока 20, які через логічний елемент 41 будуть надходити на вхід керування (запису)блока 37 пам'яті, на інформаційний вхід якого подається цифровий сигнал різниці фаз з виходу цифрового алгебраїчного суматора 8 Зафіксований сигнал у вигляді коду з виходу блока 37 надходить на вхід блока 38, де перетворюється у величину, пропорційну різниці кутових положень пазового кулачка 2 і формного циліндра 5 Далі сигнал з виходу блока 38 через дешифратор 39 подається на вхід цифрового дисплея, де відображається у вигляді, зручному для сприйняття, тобто в геометричних градусах Якщо сигнал на другому вході блока 4 керування швидкістю відсутній, то на дисплеї повинно висвітитися нульове значення, тобто різниця фаз між робочими органами 2 і 5 повинна дорівнювати нулю Якщо задається зміна фази траєкторії руху розтирального циліндра 1 в сторону випередження, тобто сигнал на виході задавального елемента 23 - додатної полярності і контакт 32 замкнутий, годі на виході компаратора 33 появиться сигнал низького рівня, а на вході керування комутатора 31 сигнал високого рівня, який надходить з виходу компаратора 28, і це дає дозвіл на проходження імпульсних сигналів з виходу блока 27 через комутатор 31 і логічний елемент 41 на вхід керування блока 37 пам'яті, на інформаційний вхід якого надходить сигнал різниці фаз робочих органів з виходу суматора 8, дійсна величина якого в градусах 10 відобразиться на дисплеї 40 При ЗМІНІ фази траєкторії руху розтирального циліндра в сторону відставання в порівнянні з фазою формного циліндра 5, тобто коли на задавальному елементі 23 сигнал - від'ємний, а контакт 32 замкнутий, на виході компаратора 28 встановиться сигнал низького рівня, а на виході компаратора 33 високого рівня, який надійде на вхід керування дисплею 40, встановлюючи від'ємний знак величин, що будуть відображатися, і одночасно на вхід керування комутатором 34, даючи йому дозвіл на пропускання імпульсних сигналів з виходу блока 20 через логічний елемент 41 на вхід керування (запису) блока 37, на інформаційний вхід якого надходить сигнал різниці фаз робочих органів з виходу суматора 8, абсолютне значення якої відобразиться на дисплеї 40, а напрям зсуву фаз в сторону відставання, тобто "мінус", відобразиться в знаковому розряді через наявність високого рівня, який подається на вхід керування дисплею Коли пристрій працює в режимі зміщення фази, тобто сигнал на задавальному елементі 23 присутній, а контакт 32 замкнутий, тоді на виході логічного елемента 29 встановлюється сигнал низького рівня, він поступає на вхід керування комутатора 42 і дає команду на заборону проходження сигналу через нього на третій вхід логічного елемента 41 і, ВІДПОВІДНО, на вхід керування записом інформації блоком 37, оскільки комутатор 42 повинен працювати лише тоді, коли відсутнє завдання на зміну фази траєкторії руху, тобто коли забезпечується синфазний режим руху робочих органів Створення пристрою для автоматичного регулювання процесу розкочування фарби в друкарських машинах зі спрощеною конструкцією регулювання фази траєкторії руху розтиральних циліндрів та автоматизацією процесу регулювання фази траєкторії руху циліндрів дозволить вилучити механічну систему привода пристрою, забезпечити оптимальний режим його роботи на всьому діапазоні робочих швидкостей машини, підвищити продуктивність друкарської машини і, як наслідок, високу якість друкованої продукції ДЖЕРЕЛА ІНФОРМАЦІЇ 1 А с №870195 (СССР) МКМ B41F31/00 Устройство для осевого раската краски печатных машин (Ханс Ионе, Гюнтер Шуманн, Андрт Ентшиш и др ) 07 10 81 Бюл изоб №37 - аналог 2 А с №1558837 А1 (СССР), МКМ B41F33/00 Система управления електроприводом печатной машины (Волощак И А , Верхола М И , Луцкив Н М) 23 04 90 Бюл изоб №15-прототип 11 54192 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 12
