Стрічковий фільтрпрес

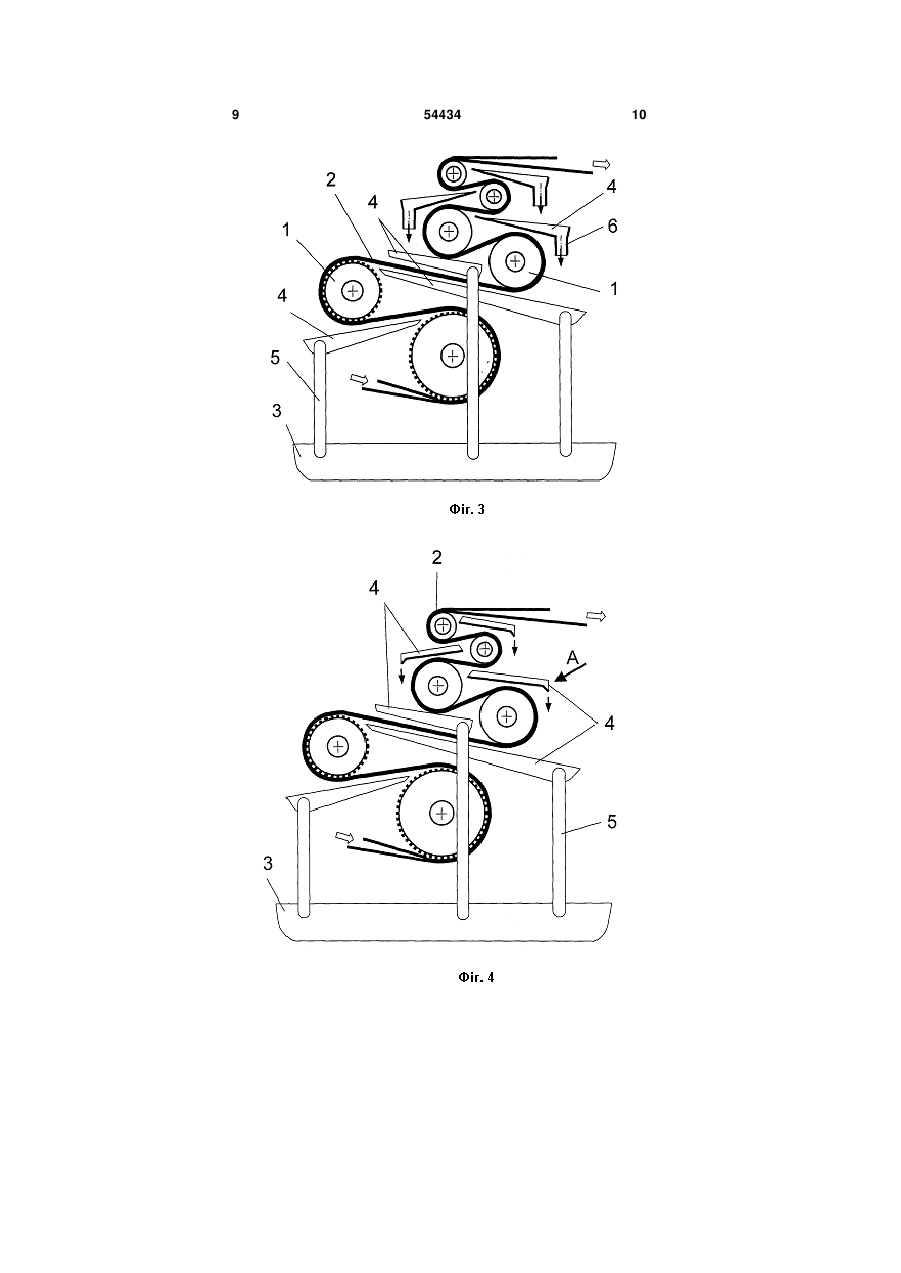

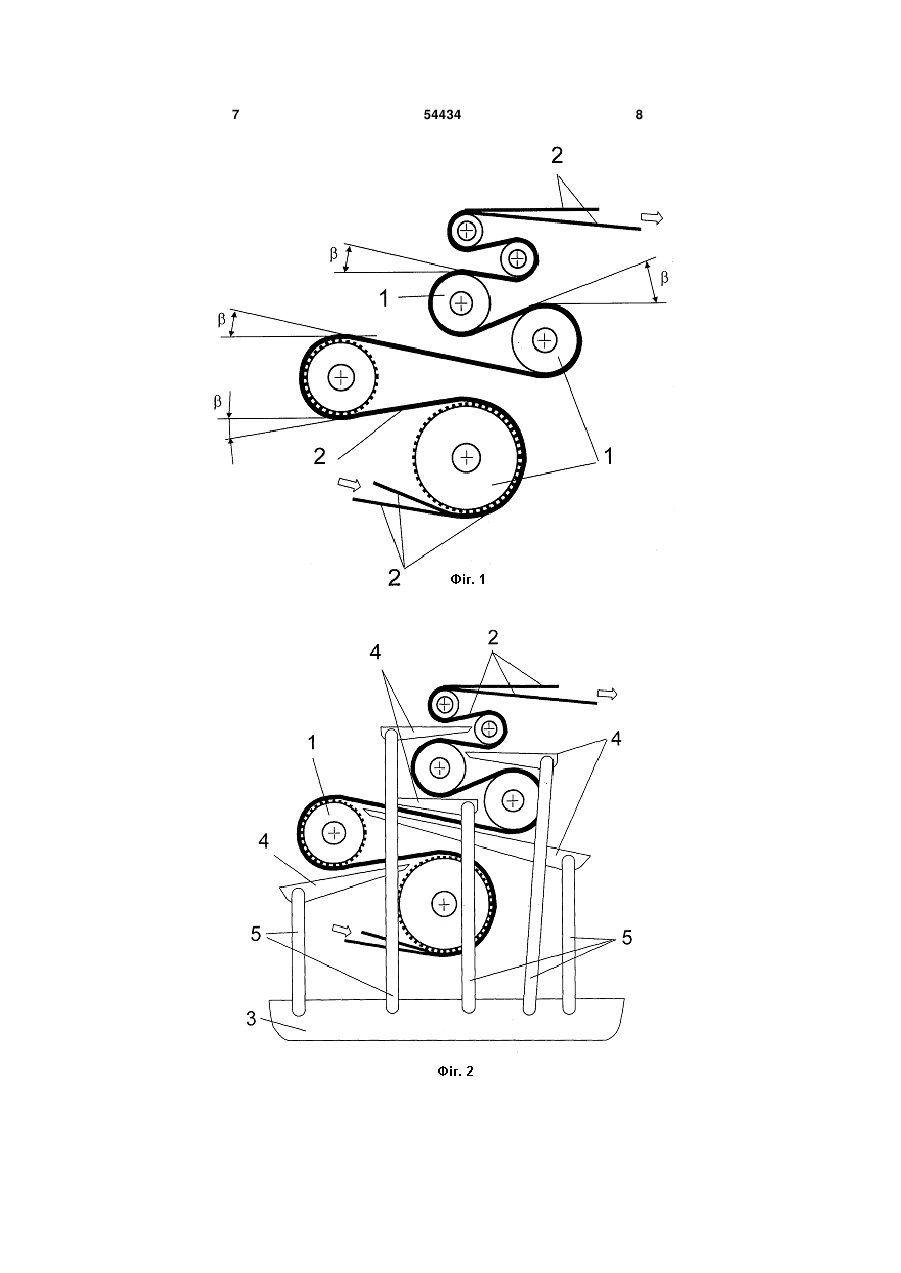

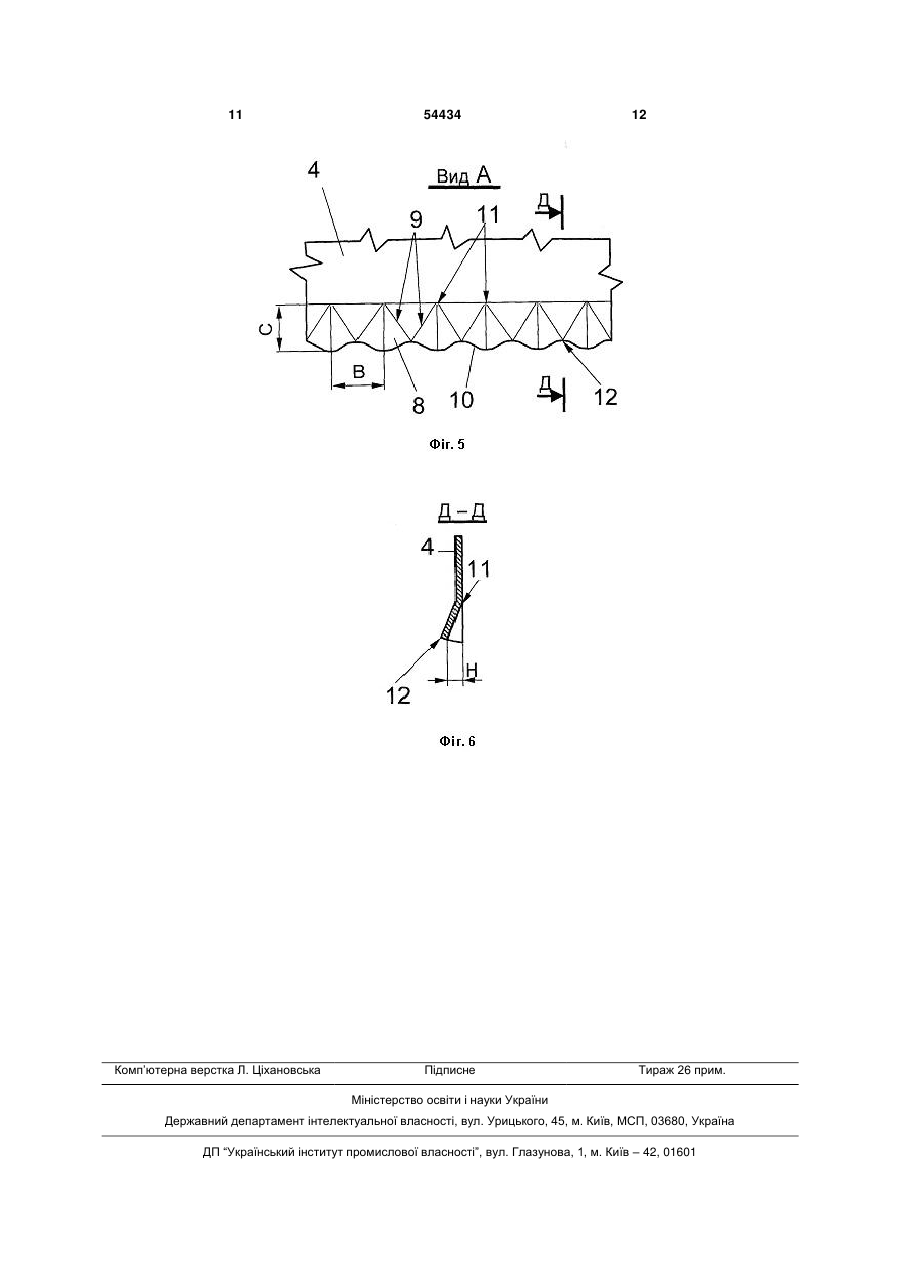

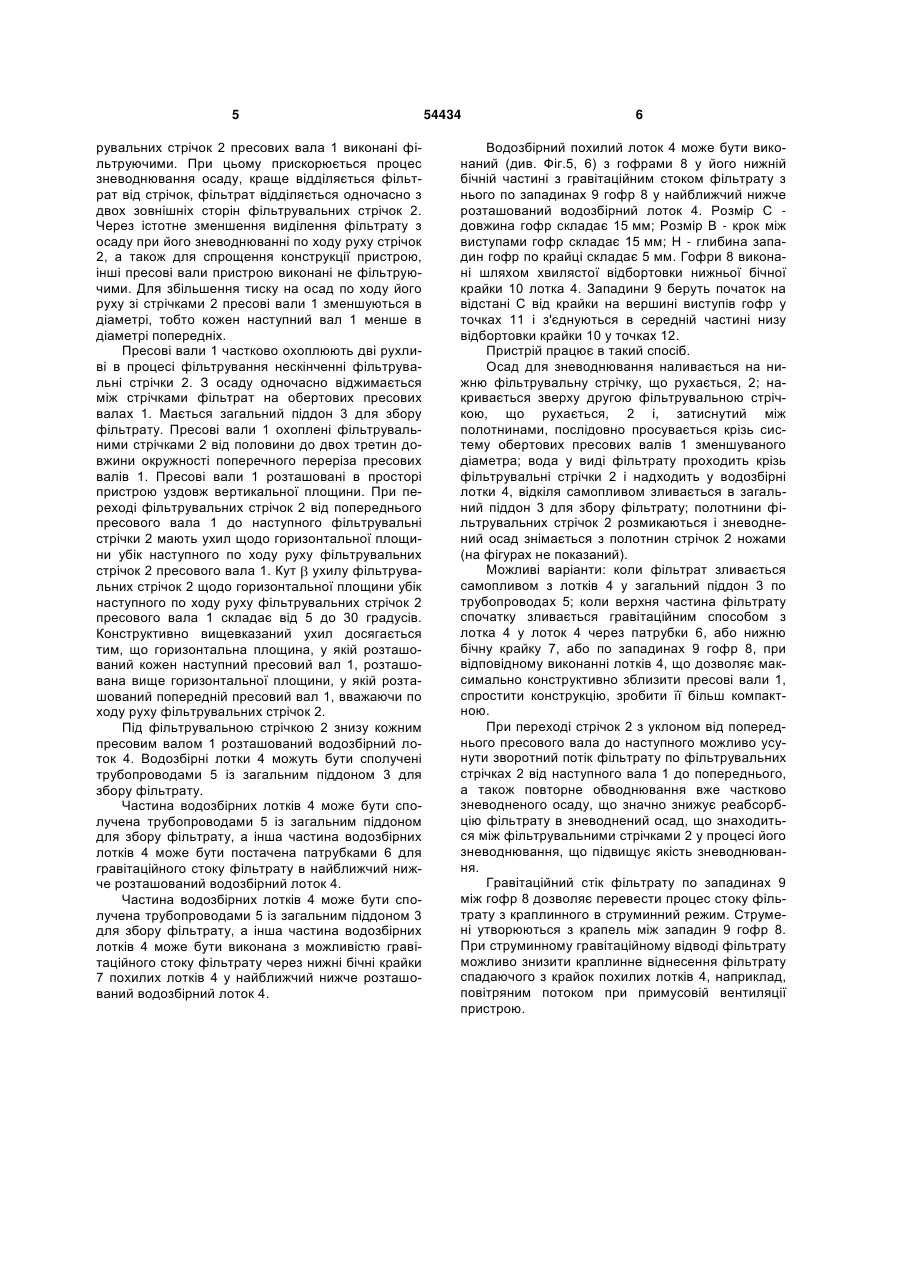

1. Стрічковий фільтрпрес, що містить пресові вали, що лежать в горизонтальних площинах, дві рухливі в процесі фільтрування нескінченні фільтрувальні стрічки, що частково охоплюють пресові вали, що має можливість одночасного відводу фільтрату від осаду між стрічками на обертових пресових валах, загальний піддон для збору фільтрату, який відрізняється тим, що пресові вали охоплені фільтрувальними стрічками від половини до двох третин довжини окружності поперечного перерізу пресових валів, причому вали так розташовані в просторі уздовж вертикальної площини, що при переході фільтрувальних стрічок від попереднього пресового вала до наступного фільтрувальні стрічки мають ухил щодо горизонтальної площини у бік наступного по ходу руху фільтрувальних стрічок пресового вала. 2. Стрічковий фільтрпрес за п. 1, який відрізняється тим, що кут ухилу фільтрувальних стрічок щодо горизонтальної площини у бік наступного по U 2 (19) 1 3 залишилася, зливається в загальний піддон для збору фільтрату. Відбувається підвищене обводнювання фільтратом кожного парного вала, що знижує якість зневоднювання осаду за рахунок підвищеної реабсорбції фільтрату в збезводнений осад, що знаходиться між фільтрувальними стрічками. Ціль удосконалення - підвищення якості зневоднювання осаду за рахунок зниження реабсорбції фільтрату в зневоднений осад, що знаходиться між фільтрувальними стрічками в процесі його зневоднювання. Це досягається тим, що містить пресові вали, що лежать в горизонтальних площинах, дві рухливі в процесі фільтрування нескінченні фільтрувальні стрічки, що частково охоплюють пресові вали, що має можливість одночасного відводу фільтрату від осаду між стрічками на обертових пресових валах, загальний піддон для збору фільтрату, згідно удосконалення, який відрізняється тим, що пресові вали охоплені фільтрувальними стрічками від половини до двох третин довжини окружності поперечного переріза пресових валів, причому вали так розташовані в просторі уздовж вертикальної площини, що при переході фільтрувальних стрічок від попереднього пресового вала до наступного фільтрувальні стрічки мають ухил щодо горизонтальної площини убік наступного по ходу руху фільтрувальних стрічок пресового вала. Технічний результат: при переході стрічок з їхнім ухилом сторону від попереднього пресового вала до наступному можливо усунути зворотний потік фільтрату по фільтрувальних стрічках від наступного вала до попереднього, а також усунути повторне обводнювання вже частково збезводненого осаду, що значно знижує реабсорбцію фільтрату в збезводнений осад, що знаходиться між фільтрувальними стрічками в процесі його зневоднювання, що підвищує якість зневоднювання. Кут ухилу фільтрувальних стрічок щодо горизонтальної площини убік наступного по ходу руху фільтрувальних стрічок пресового вала складає від 5 до 30 градусів. Технічний результат: у цьому діапазоні ухилу фільтрувальних стрічок щодо горизонтальної площини можливо компактно розмістити вали в просторі пристрою, забезпечити стік фільтрату між валами, а також компактно розташувати під кожним охопленим двома фільтрувальними стрічками пресовим валом пристрій збору фільтрату, що дозволяє краще відводити фільтрат від стрічок зпід кожного вала, що значно знижує реабсорбцію фільтрату в збезводнений осад, що знаходиться між фільтрувальними стрічками в процесі його зневоднювання, що підвищує якість зневоднювання осаду. Під фільтрувальною стрічкою знизу кожного пресового вала розташований водозбірний лоток. Технічний результат: можливо якісно уловлювати і цілком відводити фільтрат від фільтрувальних стрічок при зневоднюванні осаду. Усунути зворотний потік фільтрату по фільтрувальних стрічках від наступного вала до попереднє і повторне обводнювання частково збезводненого осаду, що значно знижує реабсорбцію фільтрату в збезвод 54434 4 нений осад, що знаходиться між фільтрувальними стрічками в процесі його зневоднювання, що підвищує якість зневоднювання. Водозбірні лотки сполучені трубопроводами з загальним піддоном для збору фільтрату. Технічний результат: можливо якісно цілком відводити фільтрат. Частина водозбірних лотків сполучена трубопроводами з загальним піддоном для збору фільтрату, а інша частина водозбірних лотків постачена патрубками для гравітаційного стоку фільтрату в найближчий нижче розташований водозбірний лоток. Технічний результат: можливо конструктивно зблизити пресові вали, спростити конструкцію, зробити її більш компактною. Частина водозбірних лотків сполучена трубопроводами з загальним піддоном для збору фільтрату, а інша частина водозбірних лотків виконана з можливістю гравітаційного стоку фільтрату з його нижньої бічної крайки в найближчий нижче розташований водозбірний лоток. Технічний результат: можливо максимально конструктивно зблизити пресові вали, спростити конструкцію, зробити неї більш компактної. Водозбірний лоток зі зливом фільтрату через його нижню бічну частину виконаний з гофрами в його нижній бічній частині, для гравітаційного стоку фільтрату з нього по западинах гофр у найближчий нижче розташований водозбірний лоток. Технічний результат: дане удосконалення дозволяє перевести процес стоку фільтрату з краплинний або плівкового в струминний режим. Струмені утворюються з крапель у западинах гофр. При струминному гравітаційному відводі фільтрату можливо знизити краплинне віднесення фільтрату, наприклад, повітряним потоком при вентиляції пристрою. На Фіг.1 представлена схема розташування пресових валів і фільтрувальних стрічок пристрою; На Фіг.2 представлений варіант схеми пристрою, коли водозбірні лотки сполучені трубопроводами з загальним піддоном для збору фільтрату. На Фіг.3 представлений варіант схеми пристрою, коли частина водозбірних лотків сполучена трубопроводами з загальним піддоном для збору фільтрату, а інша частина водозбірних лотків постачена патрубками для гравітаційного стоку фільтрату в найближчий нижчерозташований водозбірний лоток. На Фіг.4 представлений варіант схеми пристрою, коли частина водозбірних лотків сполучена трубопроводами з загальним піддоном для збору фільтрату, а інша частина водозбірних лотків виконана з можливістю гравітаційного стоку фільтрату через нижні бічні крайки лотків у найближчий нижчерозташований водозбірний лоток. На Фіг.5 представлений фрагмент виду А на Фіг.4. На Фіг.6 представлений поперечний переріз ДД на Фіг.5. Пропонований пристрій містить (див. Фіг.1-6) пресові вали 1. Пресові вали 1 лежать у горизонтальних площинах. Перші два по ходу руху фільт 5 рувальних стрічок 2 пресових вала 1 виконані фільтруючими. При цьому прискорюється процес зневоднювання осаду, краще відділяється фільтрат від стрічок, фільтрат відділяється одночасно з двох зовнішніх сторін фільтрувальних стрічок 2. Через істотне зменшення виділення фільтрату з осаду при його зневоднюванні по ходу руху стрічок 2, а також для спрощення конструкції пристрою, інші пресові вали пристрою виконані не фільтруючими. Для збільшення тиску на осад по ходу його руху зі стрічками 2 пресові вали 1 зменшуються в діаметрі, тобто кожен наступний вал 1 менше в діаметрі попередніх. Пресові вали 1 частково охоплюють дві рухливі в процесі фільтрування нескінченні фільтрувальні стрічки 2. З осаду одночасно віджимається між стрічками фільтрат на обертових пресових валах 1. Мається загальний піддон 3 для збору фільтрату. Пресові вали 1 охоплені фільтрувальними стрічками 2 від половини до двох третин довжини окружності поперечного переріза пресових валів 1. Пресові вали 1 розташовані в просторі пристрою уздовж вертикальної площини. При переході фільтрувальних стрічок 2 від попереднього пресового вала 1 до наступного фільтрувальні стрічки 2 мають ухил щодо горизонтальної площини убік наступного по ходу руху фільтрувальних стрічок 2 пресового вала 1. Кут ухилу фільтрувальних стрічок 2 щодо горизонтальної площини убік наступного по ходу руху фільтрувальних стрічок 2 пресового вала 1 складає від 5 до 30 градусів. Конструктивно вищевказаний ухил досягається тим, що горизонтальна площина, у якій розташований кожен наступний пресовий вал 1, розташована вище горизонтальної площини, у якій розташований попередній пресовий вал 1, вважаючи по ходу руху фільтрувальних стрічок 2. Під фільтрувальною стрічкою 2 знизу кожним пресовим валом 1 розташований водозбірний лоток 4. Водозбірні лотки 4 можуть бути сполучені трубопроводами 5 із загальним піддоном 3 для збору фільтрату. Частина водозбірних лотків 4 може бути сполучена трубопроводами 5 із загальним піддоном для збору фільтрату, а інша частина водозбірних лотків 4 може бути постачена патрубками 6 для гравітаційного стоку фільтрату в найближчий нижче розташований водозбірний лоток 4. Частина водозбірних лотків 4 може бути сполучена трубопроводами 5 із загальним піддоном 3 для збору фільтрату, а інша частина водозбірних лотків 4 може бути виконана з можливістю гравітаційного стоку фільтрату через нижні бічні крайки 7 похилих лотків 4 у найближчий нижче розташований водозбірний лоток 4. 54434 6 Водозбірний похилий лоток 4 може бути виконаний (див. Фіг.5, 6) з гофрами 8 у його нижній бічній частині з гравітаційним стоком фільтрату з нього по западинах 9 гофр 8 у найближчий нижче розташований водозбірний лоток 4. Розмір С довжина гофр складає 15 мм; Розмір В - крок між виступами гофр складає 15 мм; Н - глибина западин гофр по крайці складає 5 мм. Гофри 8 виконані шляхом хвилястої відбортовки нижньої бічної крайки 10 лотка 4. Западини 9 беруть початок на відстані С від крайки на вершині виступів гофр у точках 11 і з'єднуються в середній частині низу відбортовки крайки 10 у точках 12. Пристрій працює в такий спосіб. Осад для зневоднювання наливається на нижню фільтрувальну стрічку, що рухається, 2; накривається зверху другою фільтрувальною стрічкою, що рухається, 2 і, затиснутий між полотнинами, послідовно просувається крізь систему обертових пресових валів 1 зменшуваного діаметра; вода у виді фільтрату проходить крізь фільтрувальні стрічки 2 і надходить у водозбірні лотки 4, відкіля самопливом зливається в загальний піддон 3 для збору фільтрату; полотнини фільтрувальних стрічок 2 розмикаються і зневоднений осад знімається з полотнин стрічок 2 ножами (на фігурах не показаний). Можливі варіанти: коли фільтрат зливається самопливом з лотків 4 у загальний піддон 3 по трубопроводах 5; коли верхня частина фільтрату спочатку зливається гравітаційним способом з лотка 4 у лоток 4 через патрубки 6, або нижню бічну крайку 7, або по западинах 9 гофр 8, при відповідному виконанні лотків 4, що дозволяє максимально конструктивно зблизити пресові вали 1, спростити конструкцію, зробити її більш компактною. При переході стрічок 2 з уклоном від попереднього пресового вала до наступного можливо усунути зворотний потік фільтрату по фільтрувальних стрічках 2 від наступного вала 1 до попереднього, а також повторне обводнювання вже частково зневодненого осаду, що значно знижує реабсорбцію фільтрату в зневоднений осад, що знаходиться між фільтрувальними стрічками 2 у процесі його зневоднювання, що підвищує якість зневоднювання. Гравітаційний стік фільтрату по западинах 9 між гофр 8 дозволяє перевести процес стоку фільтрату з краплинного в струминний режим. Струмені утворюються з крапель між западин 9 гофр 8. При струминному гравітаційному відводі фільтрату можливо знизити краплинне віднесення фільтрату спадаючого з крайок похилих лотків 4, наприклад, повітряним потоком при примусовій вентиляції пристрою. 7 54434 8 9 54434 10 11 Комп’ютерна верстка Л. Ціхановська 54434 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
