Стрічковий конвеєр
Номер патенту: 54433
Опубліковано: 10.11.2010
Автори: Мироненко Андрій Іванович, Шпак Олександр Володимирович
Формула / Реферат
Стрічковий конвеєр, що містить стрічку, яка огинає приводний і натяжний барабани, борти якої забезпечені кронштейнами з ходовими колесами, та напрямні, по яких рухаються ходові колеса, який відрізняється тим, що напрямні, встановлені по кожному борту конвеєра, виконані круглого перерізу, нескінченно замкнуті і на вантажонесучій та холостій гілках мають знімні вставки, максимальна довжина яких дорівнює ходу натяжного барабана, а кронштейни забезпечені двома ходовими колесами, що охоплюють напрямні з двох протилежних сторін.
Текст

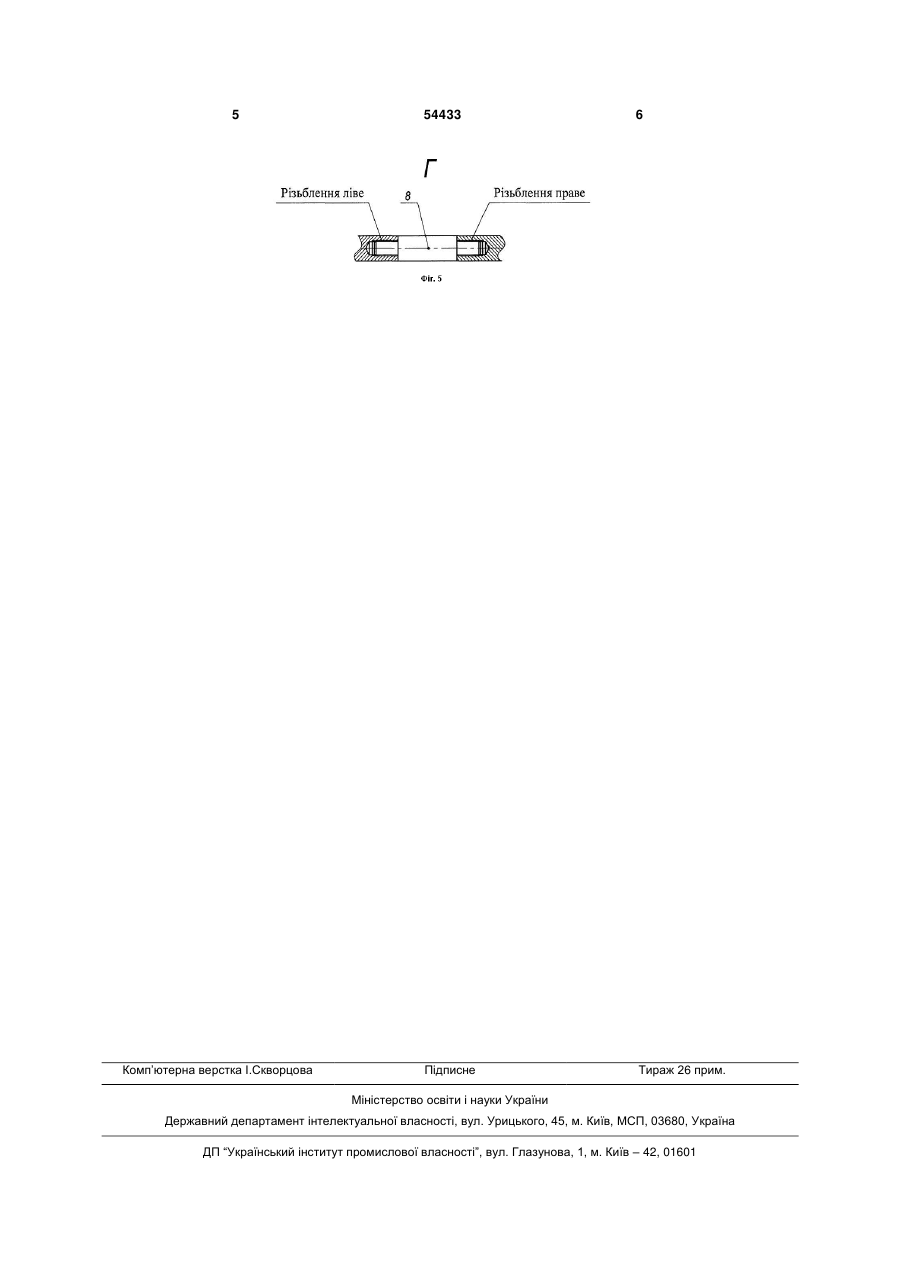

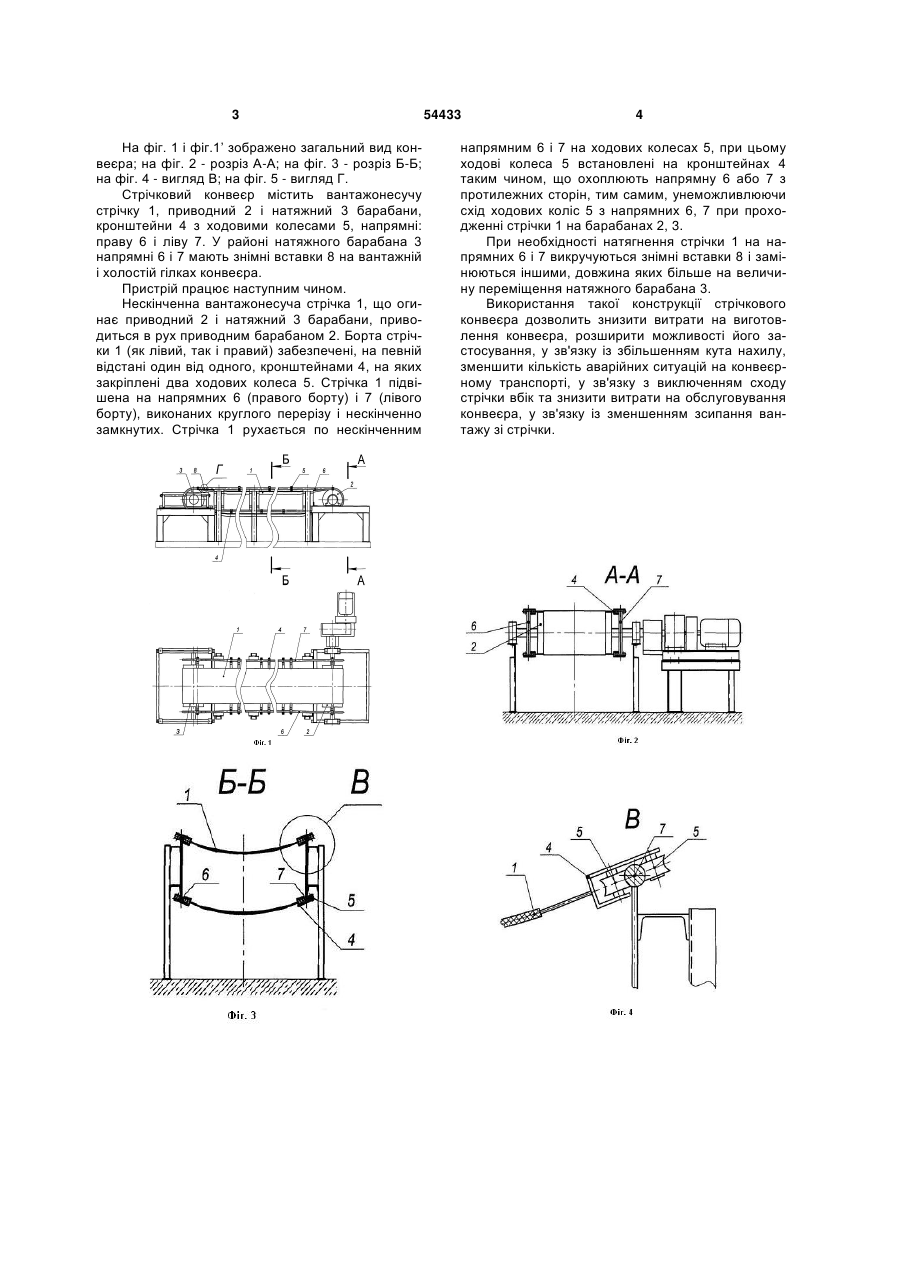

Стрічковий конвеєр, що містить стрічку, яка огинає приводний і натяжний барабани, борти якої 3 На фіг. 1 і фіг.1’ зображено загальний вид конвеєра; на фіг. 2 - розріз А-А; на фіг. 3 - розріз Б-Б; на фіг. 4 - вигляд В; на фіг. 5 - вигляд Г. Стрічковий конвеєр містить вантажонесучу стрічку 1, приводний 2 і натяжний 3 барабани, кронштейни 4 з ходовими колесами 5, напрямні: праву 6 і ліву 7. У районі натяжного барабана 3 напрямні 6 і 7 мають знімні вставки 8 на вантажній і холостій гілках конвеєра. Пристрій працює наступним чином. Нескінченна вантажонесуча стрічка 1, що огинає приводний 2 і натяжний 3 барабани, приводиться в рух приводним барабаном 2. Борта стрічки 1 (як лівий, так і правий) забезпечені, на певній відстані один від одного, кронштейнами 4, на яких закріплені два ходових колеса 5. Стрічка 1 підвішена на напрямних 6 (правого борту) і 7 (лівого борту), виконаних круглого перерізу і нескінченно замкнутих. Стрічка 1 рухається по нескінченним 54433 4 напрямним 6 і 7 на ходових колесах 5, при цьому ходові колеса 5 встановлені на кронштейнах 4 таким чином, що охоплюють напрямну 6 або 7 з протилежних сторін, тим самим, унеможливлюючи схід ходових коліс 5 з напрямних 6, 7 при проходженні стрічки 1 на барабанах 2, 3. При необхідності натягнення стрічки 1 на напрямних 6 і 7 викручуються знімні вставки 8 і замінюються іншими, довжина яких більше на величину переміщення натяжного барабана 3. Використання такої конструкції стрічкового конвеєра дозволить знизити витрати на виготовлення конвеєра, розширити можливості його застосування, у зв'язку із збільшенням кута нахилу, зменшити кількість аварійних ситуацій на конвеєрному транспорті, у зв'язку з виключенням сходу стрічки вбік та знизити витрати на обслуговування конвеєра, у зв'язку із зменшенням зсипання вантажу зі стрічки. 5 Комп’ютерна верстка І.Скворцова 54433 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBelt conveyor
Автори англійськоюMyronenko Andrii Ivanovych, Shpak Oleksandr Volodymyrovych
Назва патенту російськоюЛенточный конвейер
Автори російськоюМироненко Андрей Иванович, Шпак Александр Владимирович
