Спосіб збільшення дальності польоту артилерійського снаряда
Номер патенту: 54435
Опубліковано: 10.11.2010
Автори: Вахнін Олександр Володимирович, Шабатура Юрій Васильович, Свідерок Сергій Миколайович
Формула / Реферат
Спосіб збільшення дальності польоту артилерійського снаряда, який полягає у тому, що використовується акумульована енергія, який відрізняється тим, що після вильоту снаряда з каналу ствола виконується випуск під тиском газів з радіальних каналів, сформованих і розташованих на головці снаряда таким чином, що дані гази обтікають поверхню снаряда і тим самим ізолюють її від повітря атмосфери, що дозволяє збільшити дальність польоту снаряда за рахунок зменшення опору повітря і отримування додаткової реактивної тяги.
Текст

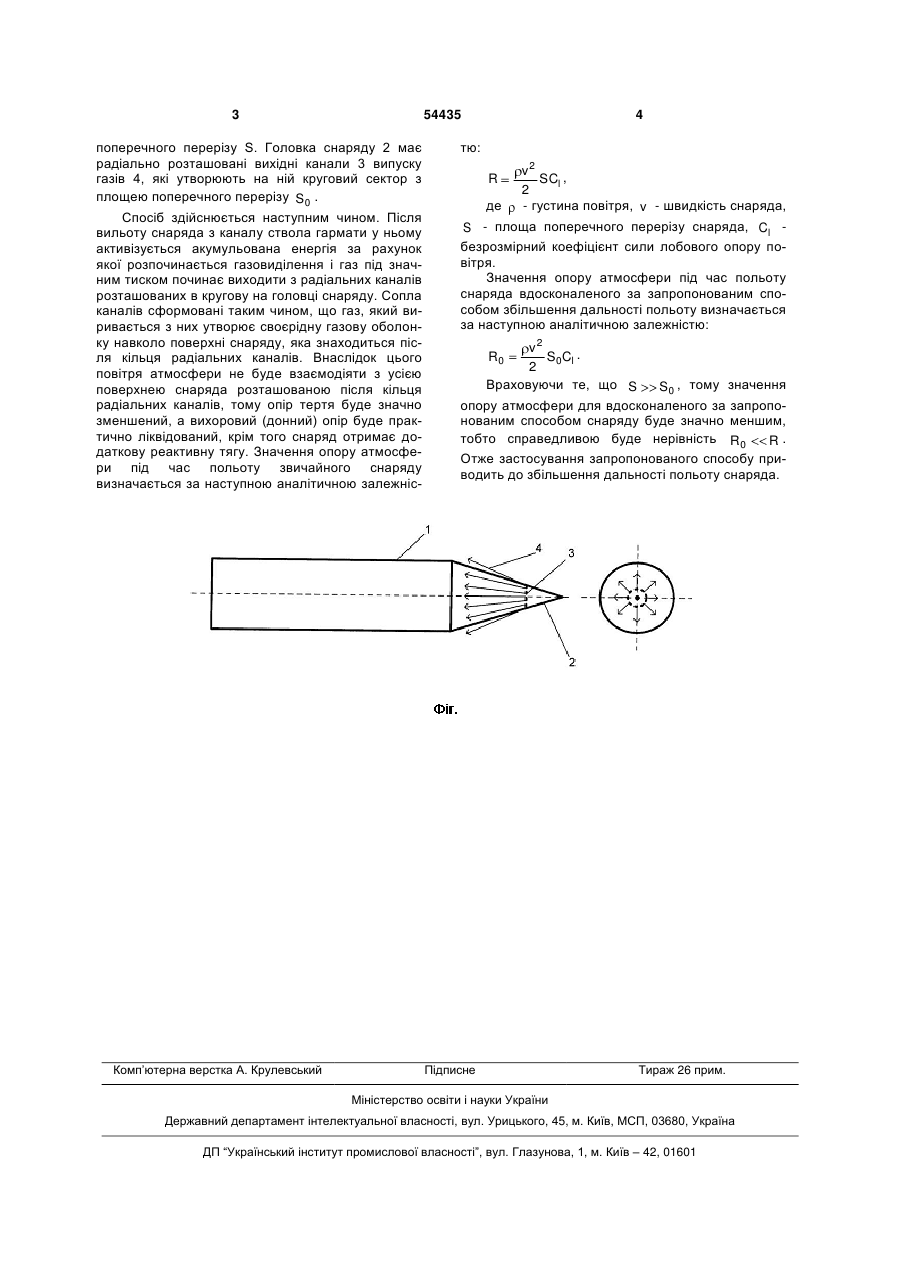

Спосіб збільшення дальності польоту артиле 3 54435 поперечного перерізу S. Головка снаряду 2 має радіально розташовані вихідні канали 3 випуску газів 4, які утворюють на ній круговий сектор з площею поперечного перерізу S 0 . Спосіб здійснюється наступним чином. Після вильоту снаряда з каналу ствола гармати у ньому активізується акумульована енергія за рахунок якої розпочинається газовиділення і газ під значним тиском починає виходити з радіальних каналів розташованих в кругову на головці снаряду. Сопла каналів сформовані таким чином, що газ, який виривається з них утворює своєрідну газову оболонку навколо поверхні снаряду, яка знаходиться після кільця радіальних каналів. Внаслідок цього повітря атмосфери не буде взаємодіяти з усією поверхнею снаряда розташованою після кільця радіальних каналів, тому опір тертя буде значно зменшений, а вихоровий (донний) опір буде практично ліквідований, крім того снаряд отримає додаткову реактивну тягу. Значення опору атмосфери під час польоту звичайного снаряду визначається за наступною аналітичною залежніс Комп’ютерна верстка А. Крулевський 4 тю: v2 SCl , 2 де - густина повітря, v - швидкість снаряда, S - площа поперечного перерізу снаряда, Cl безрозмірний коефіцієнт сили лобового опору повітря. Значення опору атмосфери під час польоту снаряда вдосконаленого за запропонованим способом збільшення дальності польоту визначається за наступною аналітичною залежністю: R v2 S0Cl . 2 Враховуючи те, що S S0 , тому значення опору атмосфери для вдосконаленого за запропонованим способом снаряду буде значно меншим, тобто справедливою буде нерівність R0 R. R0 Отже застосування запропонованого способу приводить до збільшення дальності польоту снаряда. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for increase of travel range of artillery missile
Автори англійськоюShabatura Yurii Vasyliovych, Sviderok Serhii Mykolaiovych, Vakhnin Oleksandr Volodymyrovych
Назва патенту російськоюСпособ увеличения дальности полета артиллерийского снаряда
Автори російськоюШабатура Юрий Васильевич, Свидерок Сергей Николаевич, Вахнин Александр Владимирович
МПК / Мітки
МПК: F42B 10/00
Мітки: польоту, снаряда, спосіб, збільшення, артилерійського, дальності
