Електронний пристрій для визначення і відліку часу

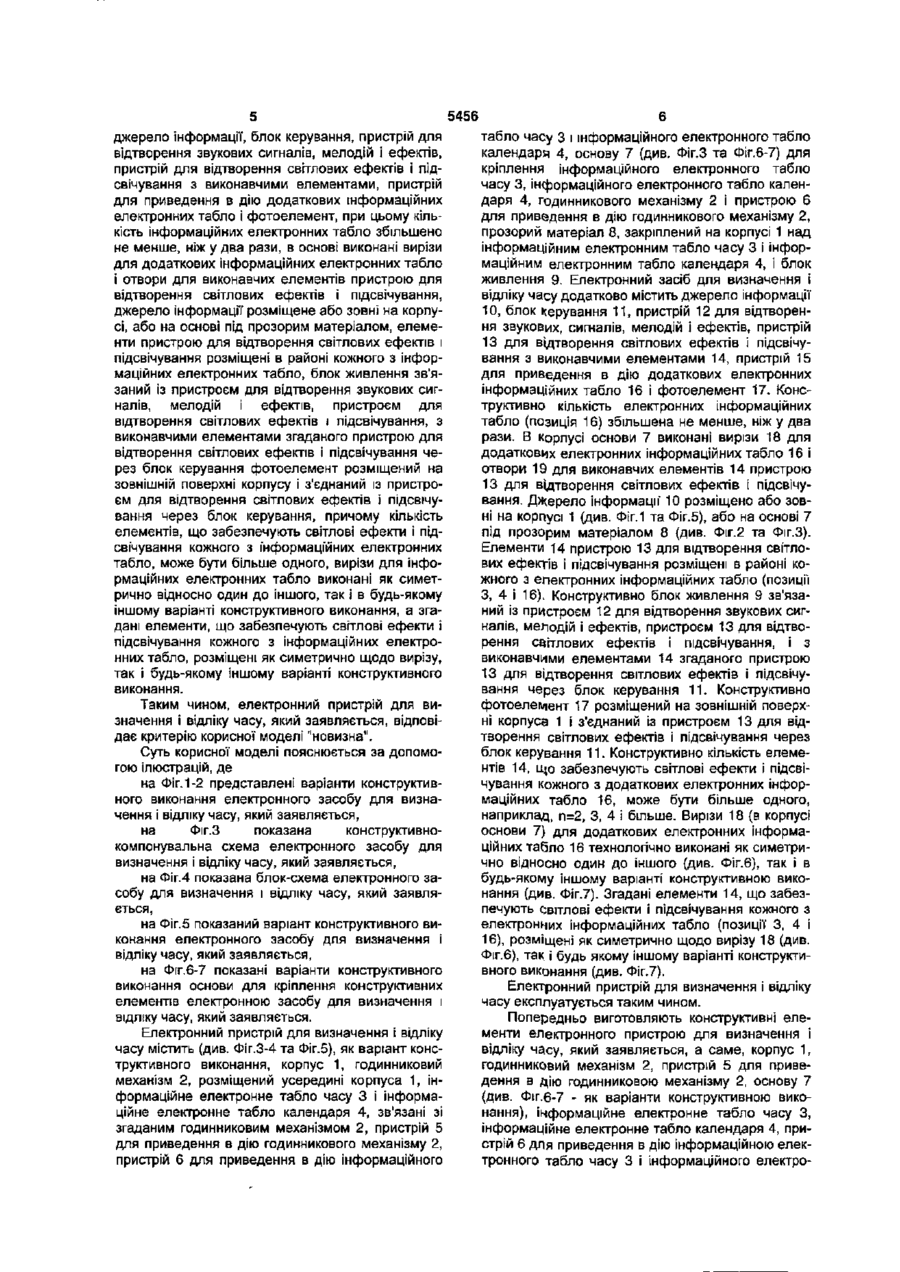

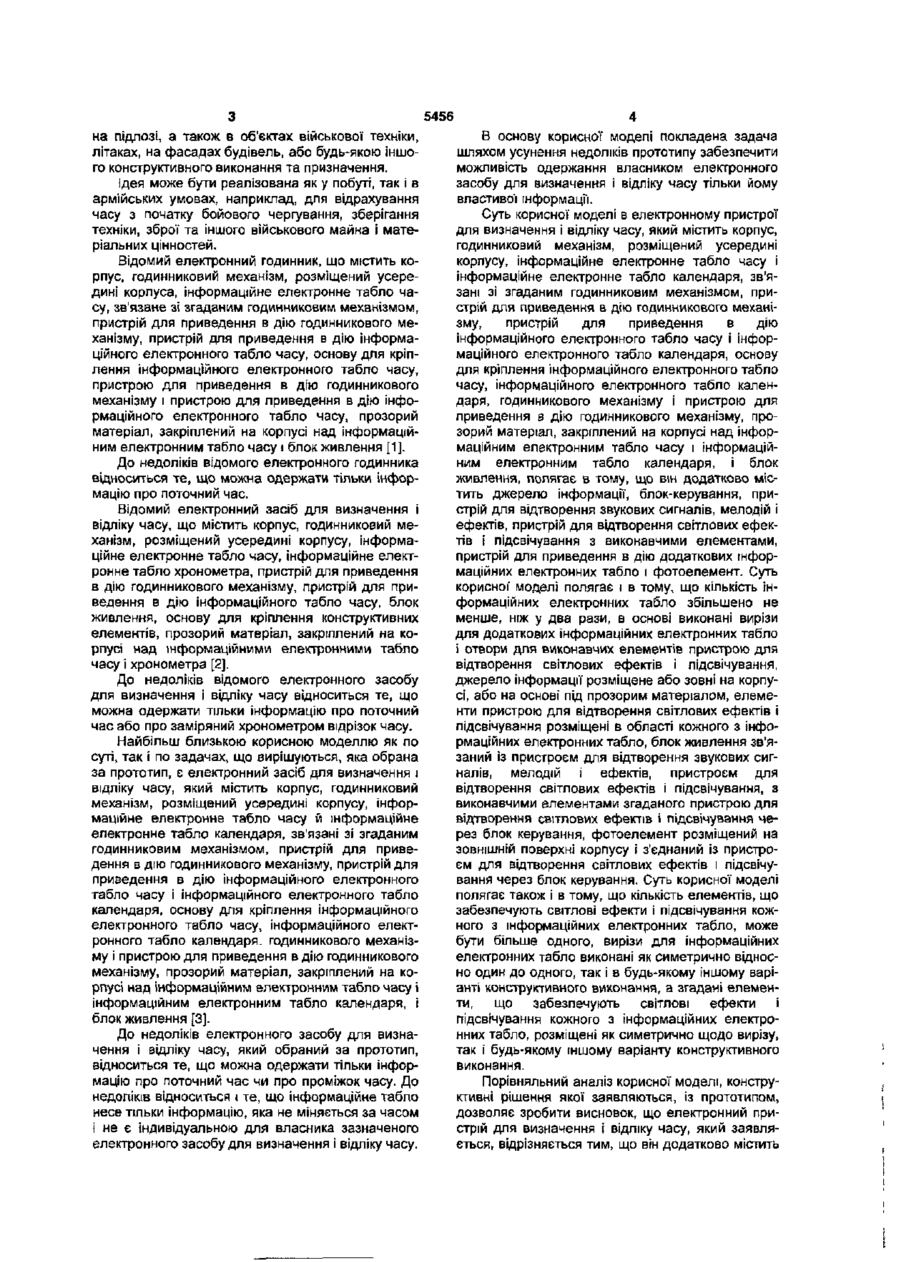

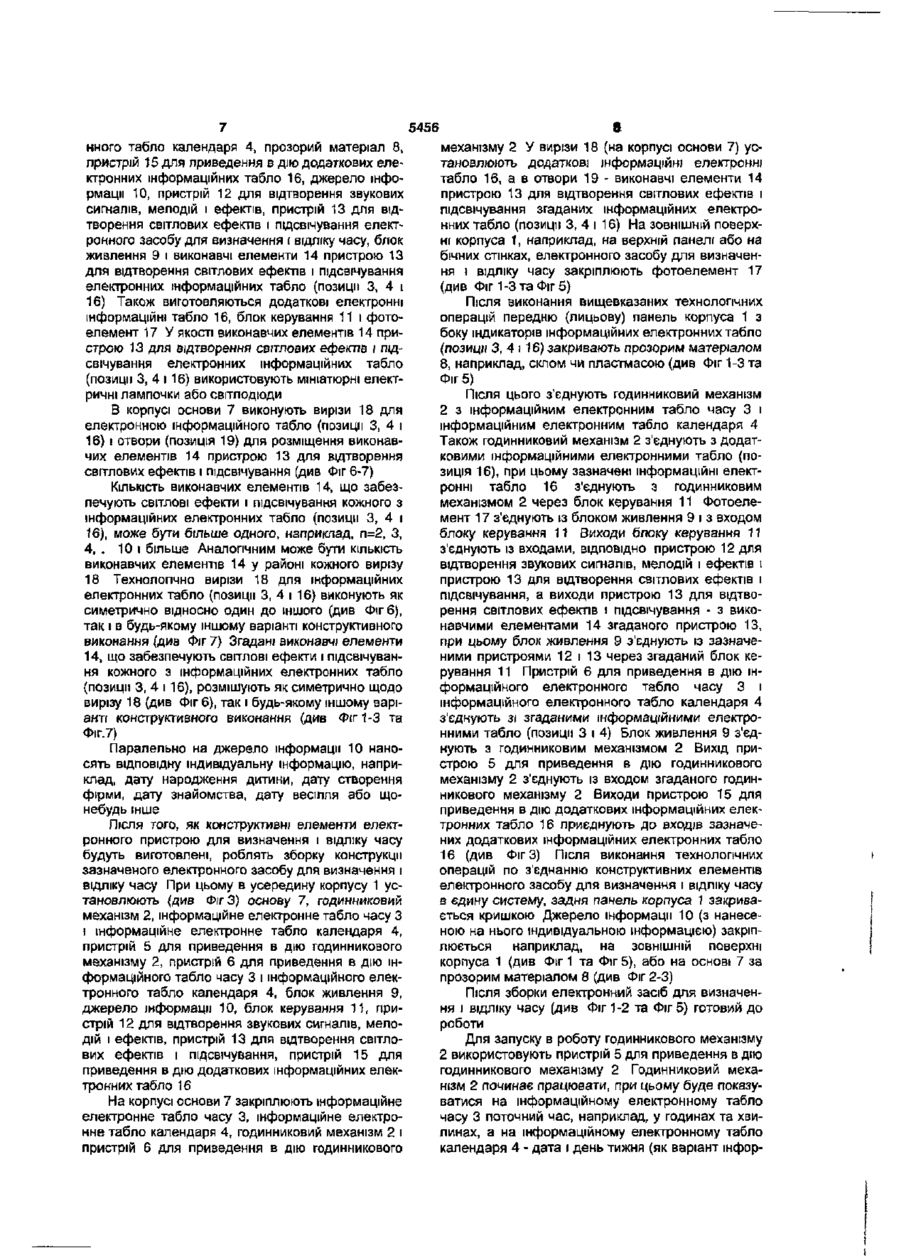

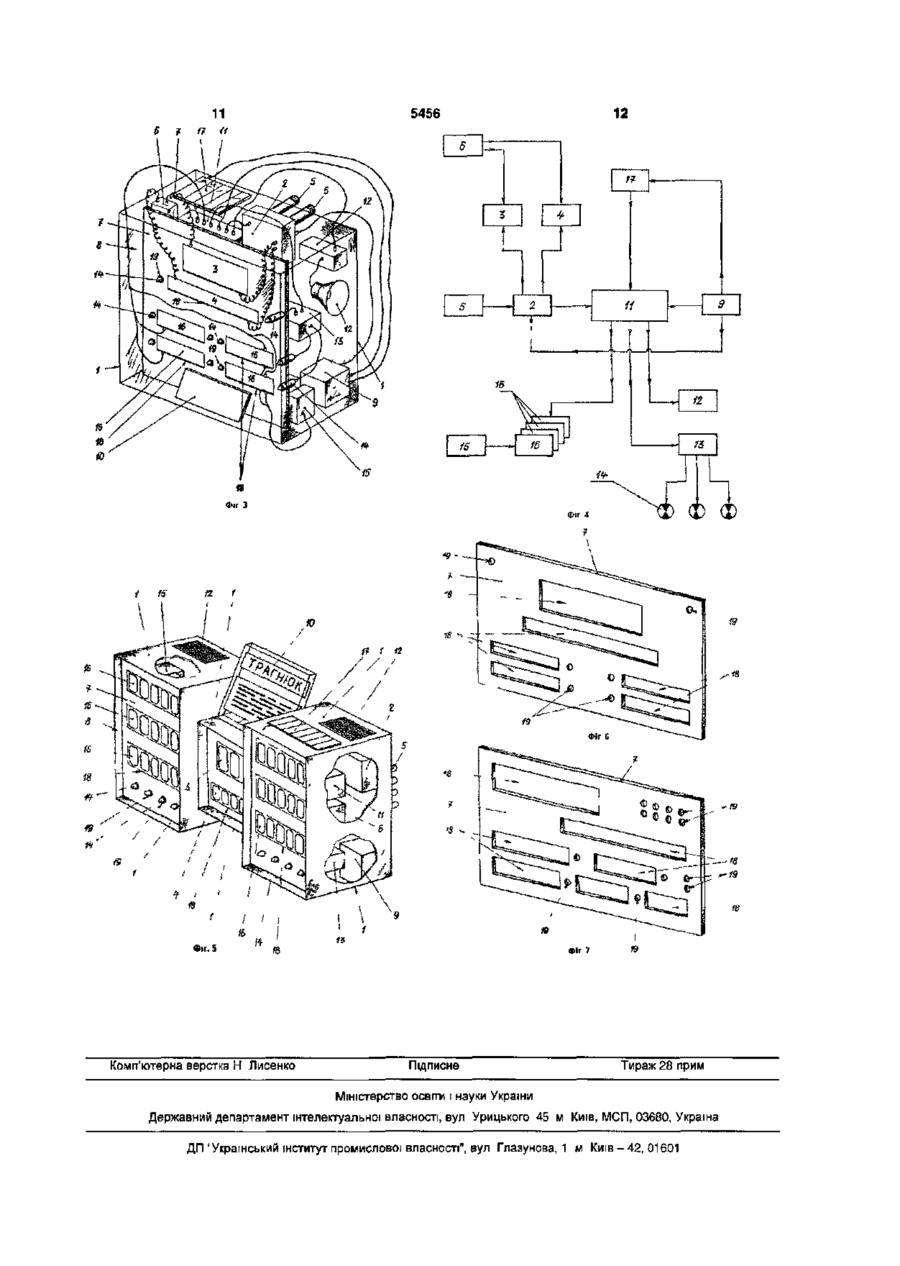

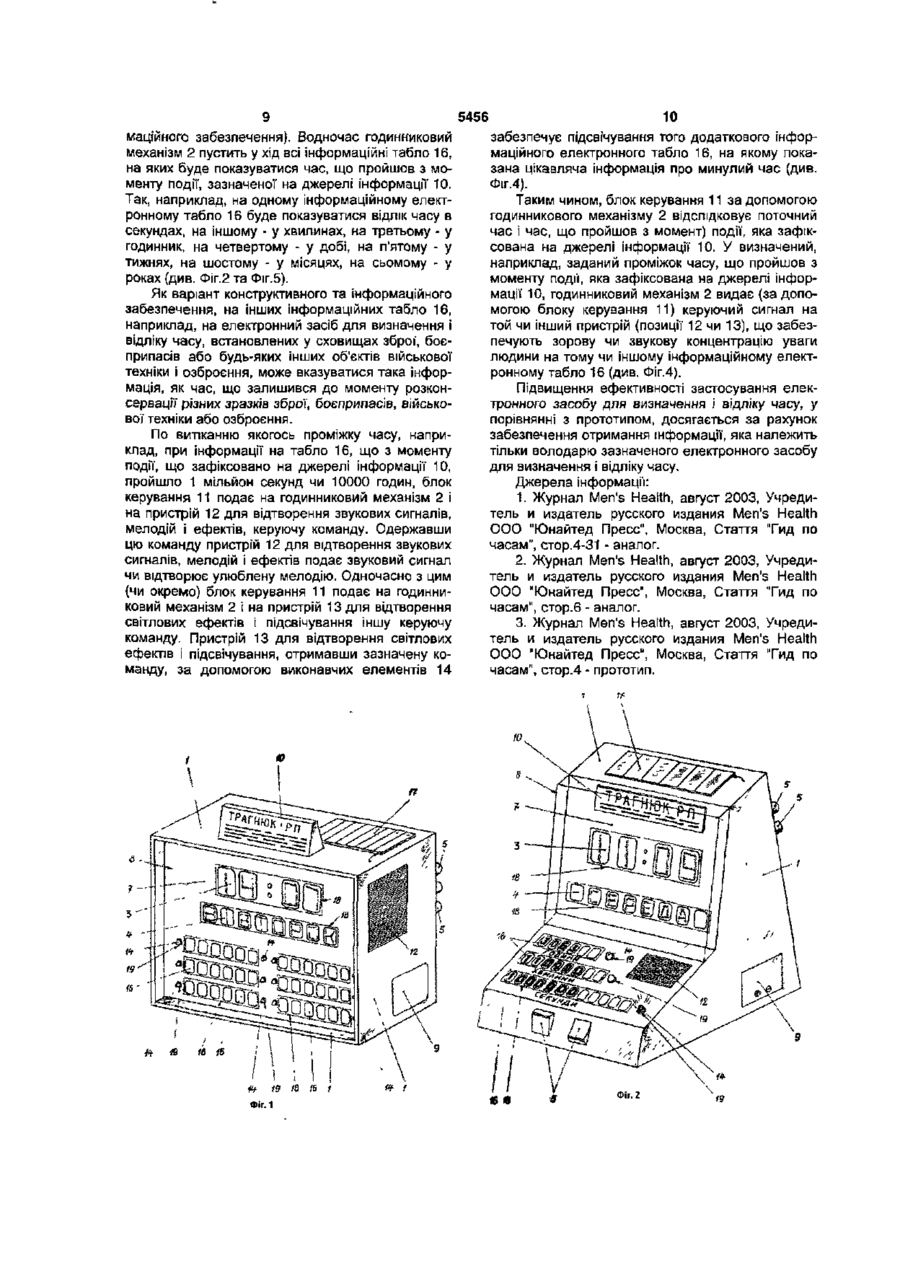

Електронний пристрій для визначення і відліку часу, що містить корпус, годинниковий механізм, розміщений усередині корпусу, інформаційне електронне табло часу й інформаційне електронне табло календаря, зв'язані зі згаданим годинниковим механізмом, пристрій для приведення в дію годинникового механізму, пристрій для приведення в дію інформаційного електронного табло часу і інформаційного електронного табло календаря, основу для кріплення інформаційного електронного табло часу, інформаційного електронного табло календаря, годинникового механізму і пристрою для приведення в дію годинникового механізму, прозорий матеріал, закріплений на корпусі над інформаційним електронним табло часу І Інформаційним електронним табло календаря, і блок живлення, який відрізняється тим, що він додатково містить джерело інформації, блок керування, пристрій для відтворення звукових сигналів, мелодій і ефектів, пристрій для відтворення світлових ефектів і підсвічування з виконавчими елементами, пристрій для приведення в дію додаткових інформаційних електронних табло і фотоелемент, при цьому кількість Інформаційних електронних Корисна модель відноситься до галузі задоволення життєвих потреб людини, зокрема, до годинникових механізмів, а саме, до електронних засобів для визначення і відліку часу. Суть технічного рішення полягає в тому, щоб показувати час відліку від будь-якої пам'ятної дати, наприклад, від дня народження, дня шлюбу, інших ювілеїв у житті людини чи організацій, фірм, військових частин та інше. Електронний засіб для визначення і відліку часу пропонується для відрахування часу з початку пам'ятної дати, і може по табло збільшено не менше, ніж у два рази, в основі виконані вирізи для додаткових інформаційних електронних табло і отвори для виконавчих елементів пристрою для відтворення світлових ефектів і підсвічування, джерело інформації розміщене або зовні на корпусі, або на основі під прозорим матеріалом, елементи пристрою для відтворення світлових ефектів і підсвічування розміщені в області кожного з інформаційних електронних табло, блок живлення зв'язаний із пристроєм для відтворення звукових сигналів, мелодій і ефектів, пристроєм для відтворення світлових ефектів і підсвічування, з виконавчими елементами згаданого пристрою для відтворення світлових ефектів і підсвічування через блок керування, фотоелемент розміщений на зовнішній поверхні корпусу і з'єднаний із пристроєм для відтворення світлових ефектів і підсвічування через блок керування, причому кількість елементів, що забезпечують світлові ефекти І підсвічування кожного з інформаційних електронних табло, може бути більше одного, вирізи для інформаційних електронних табло виконані як симетрично відносно один до одного, так і в будь-якому іншому варіанті конструктивного виконання, а згадані елементи, що забезпечують світлові ефекти і підсвічування кожного з інформаційних електронних табло, розміщені як симетрично щодо вирізу, так і будь-якому іншому варіанту конструктивного виконання. казувати час в секундах, хвилинах, годинах, тижнях, місяцях та роках. При цьому можливі будь-які ІНШІ варіанти показу часу, що пройшов з початку пам'ятної дати. Ідея і технічне рішення можуть бути застосовані в годинниках (або інших пристроях, призначених для відрахування часу) різних типів: електронних, механічних, кварцових. Як варіант конструктивного виконання ідея і технічне рішення може бути застосоване в годинниках: наручних, стаціонарних, настінних та тих, що розміщуються СО Ю о> 5456 на підлозі, а також в об'єктах військової техніки, літаках, на фасадах будівель, або будь-якою іншого конструктивного виконання та призначення. Ідея може бути реалізована як у побуті, так і в армійських умовах, наприклад, для відрахування часу з початку бойового чергування, зберігання техніки, зброї та іншого військового майна і матеріальних цінностей. Відомий електронний годинник, що містить корпус, годинниковий механізм, розміщений усередині корпуса, інформаційне електронне табло часу, зв'язане зі згаданим годинниковим механізмом, пристрій для приведення в дію годинникового механізму, пристрій для приведення в дію інформаційного електронного табло часу, основу для кріплення інформаційного електронного табло часу, пристрою для приведення в дію годинникового механізму і пристрою для приведення в дію інформаційного електронного табло часу, прозорий матеріал, закріплений на корпусі над інформаційним електронним табло часу і блок живлення [1 ]. До недоліків відомого електронного годинника відноситься те, що можна одержати тільки інформацію про поточний час. Відомий електронний засіб для визначення і відліку часу, що містить корпус, годинниковий механізм, розміщений усередині корпусу, інформаційне електронне табло часу, інформаційне електронне табло хронометра, пристрій для приведення в дію годинникового механізму, пристрій для приведення в дію інформаційного табло часу, блок живлення, основу для кріплення конструктивних елементів, прозорий матеріал, закріплений на корпусі над інформаційними електронними табло часу І хронометра [2]. До недоліків відомого електронного засобу для визначення і відліку часу відноситься те, що можна одержати тільки інформацію про поточний час або про заміряний хронометром відрізок часу. Найбільш близькою корисною моделлю як по суті, так і по задачах, що вирішуються, яка обрана за прототип, є електронний засіб для визначення і відліку часу, який містить корпус, годинниковий механізм, розміщений усередині корпусу, інформаційне електронне табло часу й інформаційне електронне табло календаря, зв'язані зі згаданим годинниковим механізмом, пристрій для приведення в дію годинникового механізму, пристрій для приведення в дію інформаційного електронного табло часу і інформаційного електронного табло календаря, основу для кріплення інформаційного електронного табло часу, інформаційного електронного табло календаря, годинникового механізму і пристрою для приведення в дію годинникового механізму, прозорий матеріал, закріплений на корпусі над інформаційним електронним табло часу і інформаційним електронним табло календаря, і блок живлення [3]. До недоліків електронного засобу для визначення і відліку часу, який обраний за прототип, відноситься те, що можна одержати тільки інформацію про поточний час чи про проміжок часу. До недопіків відноситься і те, що інформаційне табло несе тільки інформацію, яка не міняється за часом і не є індивідуальною для власника зазначеного електронного засобу для визначення і відліку часу. В основу корисної моделі покладена задача шляхом усунення недоліків прототипу забезпечити можливість одержання власником електронного засобу для визначення і відліку часу тільки йому властивої інформації. Суть корисної моделі в електронному пристрої для визначення і відліку часу, який містить корпус, годинниковий механізм, розміщений усередині корпусу, Інформаційне електронне табло часу і Інформаційне електронне табло календаря, зв'язані зі згаданим годинниковим механізмом, пристрій для приведення в дію годинникового механізму, пристрій для приведення в дію інформаційного електронного табло часу і інформаційного електронного табло календаря, основу для кріплення інформаційного електронного табло часу, інформаційного електронного табло календаря, годинникового механізму і пристрою для приведення в дію годинникового механізму, прозорий матеріал, закріплений на корпусі над інформаційним електронним табло часу і інформаційним електронним табло календаря, і блок живлення, полягає в тому, що він додатково містить джерело інформації, блок-керування, пристрій для відтворення звукових сигналів, мелодій і ефектів, пристрій для відтворення світлових ефектів і підсвічування з виконавчими елементами, пристрій для приведення в дію додаткових інформаційних електронних табло і фотоелемент. Суть корисної моделі полягає і в тому, що кількість інформаційних електронних табло збільшено не менше, ніж у два рази, в основі виконані вирізи для додаткових інформаційних електронних табло і отвори для виконавчих елементів пристрою для відтворення світлових ефектів і підсвічування, джерело Інформації розміщене або зовні на корпусі, або на основі під прозорим матеріалом, елементи пристрою для відтворення світлових ефектів і підсвічування розміщені в області кожного з Інформаційних електронних табло, блок живлення зв'язаний із пристроєм для відтворення звукових сигналів, мелодій і ефектів, пристроєм для відтворення світлових ефектів і підсвічування, з виконавчими елементами згаданого пристрою для відтворення світлових ефектів і підсвічування через блок керування, фотоелемент розміщений на зовнішній поверхні корпусу і з'єднаний із пристроєм для відтворення світлових ефектів і підсвічування через блок керування. Суть корисної моделі полягає також і в тому, що кількість елементів, що забезпечують світлові ефекти і підсвічування кожного з інформаційних електронних табло, може бути більше одного, вирізи для інформаційних електронних табло виконані як симетрично відносно один до одного, так і в будь-якому іншому варіанті конструктивного виконання, а згадані елементи, що забезпечують світлові ефекти і підсвічування кожного з інформаційних електронних табло, розміщені як симетрично щодо вирізу, так і будь-якому іншому варіанту конструктивного виконання. Порівняльний аналіз корисної моделі, конструктивні рішення якої заявляються, із прототипом, дозволяє зробити висновок, що електронний пристрій для визначення і відліку часу, який заявляється, відрізняється тим, що він додатково містить 5456 джерело інформації, блок керування, пристрій для відтворення звукових сигналів, мелодій і ефектів, пристрій для відтворення світлових ефектів і підсвічування з виконавчими елементами, пристрій для приведення в дію додаткових інформаційних електронних табло і фотоелемент, при цьому кількість інформаційних електронних табло збільшено не менше, ніж у два рази, в основі виконані вирізи для додаткових інформаційних електронних табло і отвори для виконавчих елементів пристрою для відтворення світлових ефектів і підсвічування, джерело інформації розміщене або зовні на корпусі, або на основі під прозорим матеріалом, елементи пристрою для відтворення світлових ефектів і підсвічування розміщені в районі кожного з інформаційних електронних табло, блок живлення зв'язаний із пристроєм для відтворення звукових сигналів, мелодій і ефектів, пристроєм для відтворення світлових ефектів і підсвічування, з виконавчими елементами згаданого пристрою для відтворення світлових ефектів і підсвічування через блок керування фотоелемент розміщений на зовнішній поверхні корпусу і з'єднаний із пристроєм для відтворення світлових ефектів і підсвічування через блок керування, причому кількість елементів, що забезпечують світлові ефекти і підсвічування кожного з інформаційних електронних табло, може бути більше одного, вирізи для інформаційних електронних табло виконані як симетрично відносно один до іншого, так і в будь-якому іншому варіанті конструктивного виконання, а згадані елементи, що забезпечують світлові ефекти І підсвічування кожного з інформаційних електронних табло, розміщені як симетрично щодо вирізу, так і будь-якому Іншому варіанті конструктивного виконання. Таким чином, електронний пристрій для визначення І відліку часу, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг. 1-2 представлені варіанти конструктивного виконання електронного засобу для визначення і відліку часу, який заявляється, на Фіг.З показана конструктивнокомпонувальна схема електронного засобу для визначення і відліку часу, який заявляється, на Фіг.4 показана блок-схема електронного засобу для визначення і відліку часу, який заявляється, на Фіг.5 показаний варіант конструктивного виконання електронного засобу для визначення і відліку часу, який заявляється, на Фіг.6-7 показані варіанти конструктивного виконання основи для кріплення конструктивних елементів електронною засобу для визначення і відліку часу, який заявляється. Електронний пристрій для визначення і відліку часу містить (див. Фіг.3-4 та Фіг.5), як варіант конструктивного виконання, корпус 1, годинниковий механізм 2, розміщений усередині корпуса 1, інформаційне електронне табло часу 3 і інформаційне електронне табло календаря 4, зв'язані зі згаданим годинниковим механізмом 2, пристрій 5 для приведення в дію годинникового механізму 2, пристрій 6 для приведення в дію інформаційного табло часу 3 і інформаційного електронного табло календаря 4, основу 7 (див. Фіг.З та Фіг.6-7) для кріплення інформаційного електронного табло часу 3, інформаційного електронного табло календаря 4, годинникового механізму 2 і пристрою 6 для приведення в дію годинникового механізму 2, прозорий матеріал 8, закріплений на корпусі 1 над інформаційним електронним табло часу 3 і інформаційним електронним табло календаря 4, і блок живлення 9. Електронний засіб для визначення і відліку часу додатково містить джерело інформації 10, блок керування 11, пристрій 12 для відтворення звукових, сигналів, мелодій і ефектів, пристрій 13 для відтворення світлових ефектів і підсвічування з виконавчими елементами 14, пристрій 15 для приведення в дію додаткових електронних інформаційних табло 16 і фотоелемент 17. Конструктивно кількість електронних інформаційних табло {позиція 16) збільшена не менше, ніж у два рази. В корпусі основи 7 виконані вирізи 18 для додаткових електронних інформаційних табло 16 і отвори 19 для виконавчих елементів 14 пристрою 13 для відтворення світлових ефектів і підсвічування. Джерело інформації" 10 розміщено або зовні на корпусі 1 (див. Фіг.1 та Фіг.5), або на основі 7 під прозорим матеріалом 8 (див. Фіг.2 та Фіг.З). Елементи 14 пристрою 13 для відтворення світлових ефектів і підсвічування розміщені в районі кожного з електронних інформаційних табло (позиції З, 4 і 16). Конструктивно блок живлення 9 зв'язаний із пристроєм 12 для відтворення звукових сигналів, мелодій і ефектів, пристроєм 13 для відтворення світлових ефектів і підсвічування, і з виконавчими елементами 14 згаданого пристрою 13 для відтворення світлових ефектів і підсвічування через блок керування 11. Конструктивно фотоелемент 17 розміщений на зовнішній поверхні корпуса 1 і з'єднаний із пристроєм 13 для відтворення світлових ефектів і підсвічування через блок керування 11. Конструктивно кількість елементів 14, що забезпечують світлові ефекти і підсвічування кожного з додаткових електронних інформаційних табло 16, може бути більше одного, наприклад, п=2, 3, 4 і більше. Вирізи 18 (в корпусі основи 7) для додаткових електронних інформаційних табло 16 технологічно виконані як симетрично відносно один до іншого (див. ФІг.6), так і в будь-якому іншому варіанті конструктивною виконання (див. Фіг.7). Згадані елементи 14, що забезпечують світлові ефекти і підсвічування кожного з електронних інформаційних табло (позиції 3, 4 і 16), розміщені як симетрично щодо вирізу 18 (див. Фіг.6), так і будь якому іншому варіанті конструктивного виконання (див. Фіг.7). Електронний пристрій для визначення і відліку часу експлуатується таким чином. Попередньо виготовляють конструктивні елементи електронного пристрою для визначення і відліку часу, який заявляється, а саме, корпус 1, годинниковий механізм 2, пристрій 5 для приведення в дію годинниковою механізму 2, основу 7 (див. Фіг.6-7 - як варіанти конструктивною виконання), інформаційне електронне табло часу З, інформаційне електронне табло календаря 4, пристрій 6 для приведення в дію інформаційною електронного табло часу 3 і інформаційного електро 5456 иного табло календаря 4, прозорий матеріал 8, пристрій 15 для приведення в дію додаткових електронних інформаційних табло 16, джерело інформації 10, пристрій 12 для відтворення звукових сигналів, мелодій і ефектів, пристрій 13 для відтворення світлових ефектів і підсвічування електронного засобу для визначення t відліку часу, блок живлення 9 і виконавчі елементи 14 пристрою 13 для відтворення світлових ефектів і підсвічування електронних інформаційних табло (позиції 3, 4 і 16) Також виготовляються додаткові електронні інформаційні табло 16, блок керування 11 і фотоелемент 17 У якості виконавчих елементів 14 пристрою 13 для відтворення світлових ефектів і підсвічування електронних інформаційних табло (позиції 3, 4 116) використовують мініатюрні електричні лампочки або світлодюди В корпусі основи 7 виконують вирізи 18 для електронною інформаційного табло (позиції 3, 4 і 16) і отвори (позиція 19) для розміщення виконавчих елементів 14 пристрою 13 для відтворення світлових ефектів і підсвічування (див Фіг 6-7) Кількість виконавчих елементів 14, що забезпечують світлові ефекти і підсвічування кожного з інформаційних електронних табло (позиції 3, 4 і 16), може бути більше одного, наприклад, п=2, З, 4, . 10 і більше Аналогічним може бути кількість виконавчих елементів 14 у районі кожного вирізу 18 Технологічно вирізи 18 для інформаційних електронних табло (позиції 3, 4 і 16) виконують як симетрично відносно один до іншого (див Фіг 6), так і в будь-якому іншому варіанті конструктивного виконання (див Фіг 7) Згадані виконавчі елементи 14, що забезпечують СВІТЛОВІ ефекти і підсвічування кожного з інформаційних електронних табло (позиції 3, 4 і 16), розмішують як симетрично щодо вирізу 18 (див Фіг 6), так і будь-якому іншому варіанті конструктивного виконання (див Ф(г 1 -3 та Фіг.7) Паралельно на джерело інформації 10 наносять відповідну індивідуальну інформацію, наприклад, дату народження дитини, дату створення фірми, дату знайомства, дату весілля або щонебудь інше Після ТОГО, ЯК конструктивні елементи електронного пристрою для визначення і відліку часу будуть виготовлені, роблять зборку конструкції зазначеного електронного засобу для визначення і відліку часу При цьому в усередину корпусу 1 установлюють (див Фіг 3} основу 7, годинниковий механізм 2, інформаційне електронне табло часу З і інформаційне електронне табло календаря 4, пристрій 5 для приведення в дію годинникового механізму 2, пристрій 6 для приведення в дію інформаційного табло часу 3 і інформаційного електронного табло календаря 4, блок живлення 9, джерело інформації 10, блок керування 11, пристрій 12 для відтворення звукових сигналів, мелодій і ефектів, пристрій 13 для відтворення світлових ефектів і підсвічування, пристрій 15 для приведення в дію додаткових інформаційних електронних табло 16 На корпусі основи 7 закріплюють інформаційне електронне табло часу 3, інформаційне електронне табло календаря 4, годинниковий механізм 2 і пристрій 6 для приведення в дію годинникового 8 механізму 2 У вирізи 18 (на корпусі основи 7) установлюють додаткові інформаційні електронні табло 16, а в отвори 19 - виконавчі елементи 14 пристрою 13 для відтворення світлових ефектів і підсвічування згаданих інформаційних електронних табло (позиції 3, 4 і 16) На зовнішній поверхні корпуса 1, наприклад, на верхній панелі або на бічних стінках, електронного засобу для визначення і відліку часу закріплюють фотоелемент 17 (див Фіг 1-3 та Фіг 5) Після виконання вищевказаних технологічних операцій передню (лицьову) панель корпуса 1 з боку індикаторів інформаційних електронних табло (позиції 3, 4 і 16) закривають прозорим матеріалом 8, наприклад, склом чи пластмасою (див Фіг 1-3 та Фіг 5) Після ЦЬОГО з'єднують годинниковий механізм 2 з інформаційним електронним табло часу 3 і інформаційним електронним табло календаря 4 Також годинниковий механізм 2 з'єднують з додатковими інформаційними електронними табло (позиція 16), при цьому зазначені інформаційні електронні табло 16 з'єднують з годинниковим механізмом 2 через блок керування 11 Фотоелемент 17 з'єднують із блоком живлення 9 і з входом блоку керування 11 Виходи блоку керування 11 з'єднують із входами, ВІДПОВІДНО пристрою 12 для відтворення звукових сигналів, мелодій і ефектів і пристрою 13 для відтворення світлових ефектів і підсвічування, а виходи пристрою 13 для відтворення світлових ефектів і підсвічування - з виконавчими елементами 14 згаданого пристрою 13, при цьому блок живлення 9 з'єднують із зазначеними пристроями 12 і 13 через згаданий блок керування 11 Пристрій 6 для приведення в дію інформаційного електронного табло часу 3 і інформаційного електронного табло календаря 4 з'єднують зі згаданими інформаційними електронними табло (позиції 3 і 4) Блок живлення 9 з'єднують з годинниковим механізмом 2 Вихід пристрою 5 для приведення в дію годинникового механізму 2 з'єднують із входом згаданого годинникового механізму 2 Виходи пристрою 15 для приведення в ДІЮ додаткових інформаційних електронних табло 16 приєднують до входів зазначених додаткових інформаційних електронних табло 16 (див ФігЗ) Після виконання технологічних операцій по з'єднанню конструктивних елементів електронного засобу для визначення і відліку часу в єдину систему, задня панель корпуса 1 закривається кришкою Джерело інформації 10 (з нанесеною на нього індивідуальною інформацією) закріплюється наприклад, на ЗОВНІШНІЙ поверхні корпуса 1 (див Фіг 1 та Фіг 5), або на основі 7 за прозорим матеріалом 8 (див Фіг 2-3) Після зборки електронний засіб для визначення і відліку часу (див Фіг 1-2 та Фіг 5) готовий до роботи Для запуску в роботу годинникового механізму 2 використовують пристрій 5 для приведення в дію годинникового механізму 2 Годинниковий механізм 2 починає працювати, при цьому буде показуватися на інформаційному електронному табло часу 3 поточний час, наприклад, у годинах та хвилинах, а на інформаційному електронному табло календаря 4 - дата і день тижня (як варіант інфор 5456 маційного забезпечення). Водночас годинниковий механізм 2 пустить у хід всі інформаційні табло 16, на яких буде показуватися час, що пройшов з моменту події, зазначеної' на джерелі інформації 10. Так, наприклад, на одному інформаційному електронному табло 16 буде показуватися відлік часу в секундах, на Іншому - у хвилинах, на третьому - у годинник, на четвертому - у добі, на п'ятому - у тижнях, на шостому - у місяцях, на сьомому - у роках (див. Фіг.2 та Фіг.5). Як варіант конструктивного та інформаційного забезпечення, на інших інформаційних табло 16, наприклад, на електронний засіб для визначення і відліку часу, встановлених у сховищах зброї, боєприпасів або будь-яких інших об'єктів військової техніки і озброєння, може вказуватися така інформація, як час, що залишився до моменту розконсервації різних зразків зброї, боєприпасів, військової техніки або озброєння. По витіканню якогось проміжку часу, наприклад, при інформації на табло 16, що з моменту події, що зафіксовано на джерелі інформації 10, пройшло 1 мільйон секунд чи 10000 годин, блок керування 11 подає на годинниковий механізм 2 і на пристрій 12 для відтворення звукових сигналів, мелодій і ефектів, керуючу команду. Одержавши цю команду пристрій 12 для відтворення звукових сигналів, мелодій і ефектів подає звуковий сигнал чи відтворює улюблену мелодію. Одночасно з цим {чи окремо) блок керування 11 подає на годинниковий механізм 2 І на пристрій 13 для відтворення світлових ефектів і підсвічування іншу керуючу команду. Пристрій 13 для відтворення світлових ефектів і підсвічування, отримавши зазначену команду, за допомогою виконавчих елементів 14 10 забезпечує підсвічування того додаткового інформаційного електронного табло 16, на якому показана цікавляча інформація про минулий час (див. Фіг.4). Таким чином, блок керування 11 за допомогою годинникового механізму 2 відслідковує поточний час і час, що пройшов з момент) події, яка зафіксована на джерелі інформації 10. У визначений, наприклад, заданий проміжок часу, що пройшов з моменту події, яка зафіксована на джерелі інформації 10, годинниковий механізм 2 видає (за допомогою блоку керування 11) керуючий сигнал на той чи інший пристрій (позиції 12 чи 13), що забезпечують зорову чи звукову концентрацію уваги людини на тому чи іншому інформаційному електронному табло 16 (див. Фіг.4). Підвищення ефективності застосування електронного засобу для визначення і відліку часу, у порівнянні з прототипом, досягається за рахунок забезпечення отримання інформації, яка належить тільки володарю зазначеного електронного засобу для визначення і відліку часу. Джерела інформації: 1. Журнал Men's Health, август 2003, Учредитель и издатель русского издания Men's Health ООО "Юнайтед Пресс", Москва, Стаття "Гид по часам", стор.4-31 - аналог. 2. Журнал Men's Health, август 2003, Учредитель и издатель русского издания Men's Health ООО "Юнайтед Пресс", Москва, Стаття "Гид по часам", стор.6 - аналог. 3. Журнал Men's Health, август 2003, Учредитель и издатель русского издания Men's Health ООО "Юнайтед Пресс", Москва, Стаття "Гид по часам", стор.4 - прототип. ю 12 5456 6 фіг 7 Комп'ютерна верстка Н Лисенко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького 45 м Київ, МСП, 03680, Україна ДП'Український інститут промислової власності", вул Глазунова, 1 м Київ-42, 01601
