Поворотний механізм стрілового вантажопідйомного крана

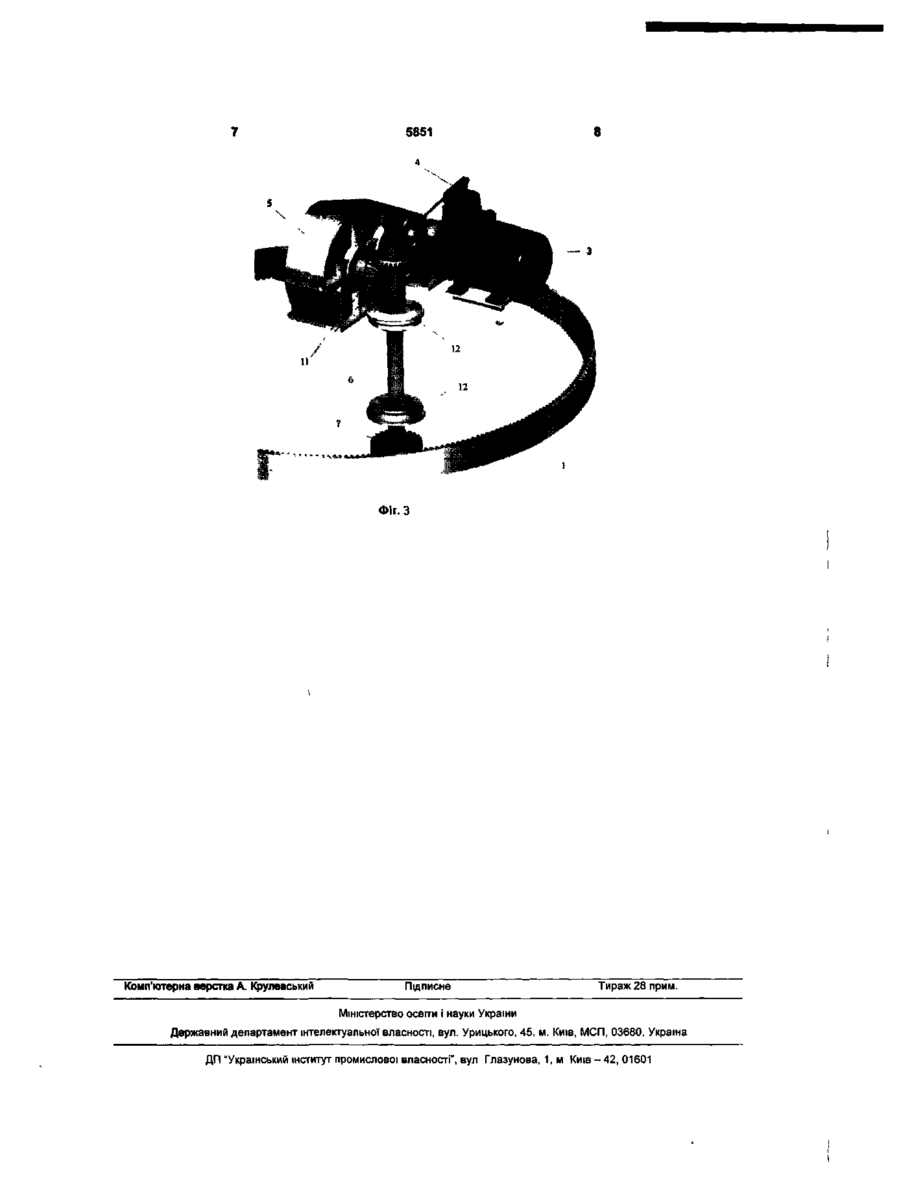

Поворотний механізм стрілового вантажопідйомного крана, який включає нерухомий зубчатий вінець, поворотну платформу, установлену над нерухомим зубчатим вінцем, привід з редуктором, що встановлені на поворотній платформі, вал повороту платформи, який виконаний з зубчатою шестірнею, з'єднаний з вихідною ланкою редуктора і встановлений на поворотній платформі з можливістю зачеплення зубчатої шестірні з нерухомим зубчатим вінцем, який відрізняється тим, що вал повороту платформи з'єднаний з вихідною ланкою редуктора через конічну зубчату передачу. Корисна модель відноситься до вузлів вантажопідйомних машин, а саме до поворотних механізмів вантажопідйомних кранів, зокрема, для повороту поворотних платформ стрілових кранів в умовах як нормальних вертикальних, так і консольних навантажень поворотної платформи. Відомо багато конструкцій поворотних механізмів стрілових кранів, які побудовані за традиційною схемою компонування механізму з окремо виконаних модулів, наприклад двигуна, редуктора, гальма, і т.д. Як правило кінематика таких поворотних механізмів передбачає використання особливих вертикальних редукторів, розміщення агрегатів і вузлів на одній вертикальній осі, що ускладнює конструкцію визначає великий габаритний розмір по висоті і обмежує вибір компоновочних рішень по ув'язуванню механізму з другими агрегатами об'єкта. Так відомий поворотний механізм по авторському свідоцтву СРСР №434053, МКВ В66С 9/00, пріоритет 12.06.72, який містить нерухомий зубчатий вінець, поворотну платформу, встановлену над нерухомим зубчатим вінцем, вертикальний редуктор, установлений на поворотній платформі, електродвигун, з'єднаний із вхідним валом вертикального редуктора і встановлений на корпусі вертикального редуктора, вал повороту платформи, що встановлений на поворотній платформі, зв'язаний з вихідною ланкою редуктора і виконаний з можливістю зачеплення з нерухомим зубчатим вінцем. Нижньою опорою вала повороту платфор ми служить підшипник, встановлений на поворотній платформі, а верхньою - сферична опора, що розташована в ступиці вихідної ланки вертикального редуктора. При роботі поворотного механізму обертання від двигуна через зубчасті колеса вертикального редуктора передається валу повороту платформи, який при зачепленні з нерухомим зубчатим вінцем обертає поворотну платформу. Загальними ознаками аналога і рішення, що заявляється є: поворотний механізм, який включає нерухомий зубчатий вінець, поворотну платформу, установлену над нерухомим зубчатим вінцем, привод з редуктором, що встановлені на поворотній платформі, вал повороту платформи, який виконаний з зубчатою шестірнею, зв'язаний з вихідною ланкою редуктора і встановлений на поворотній платформі з можливістю зачеплення зубчатої шестірні з нерухомим зубчатим вінцем. Кінематика такого поворотного механізму передбачає використання особливих вертикальних редукторів, що ускладнює конструкцію поворотного механізму і обмежує вибір компоновочних рішень по ув'язуванню механізму з другими агрегатами об'єкта. Як прототип вибрано поворотний механізм по авторському свідоцтву СРСР №424804, МКВ В66С 23/84, пріоритет 23.06.69. Поворотний механізм включає нерухомий зубчатий вінець, поворотну платформу, встановлену над нерухомим зубчатим вінцем, вертикальний диференціальний редуктор, 00 Ю 5851 Фіг. З Комп'ютерна верстка А. Крулевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м К и ї в - 4 2 , 01601
