Пристрій контролю шахтних світильників

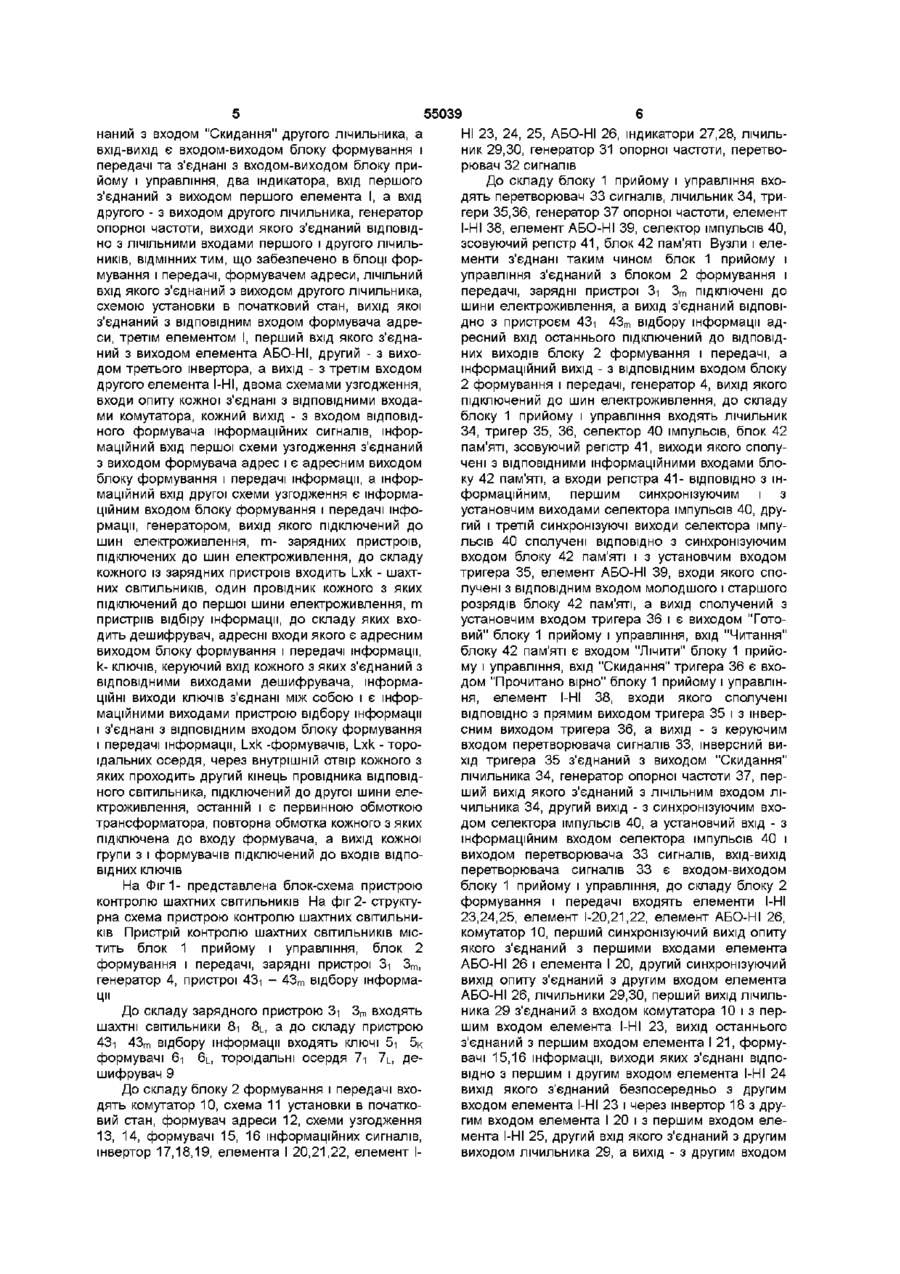

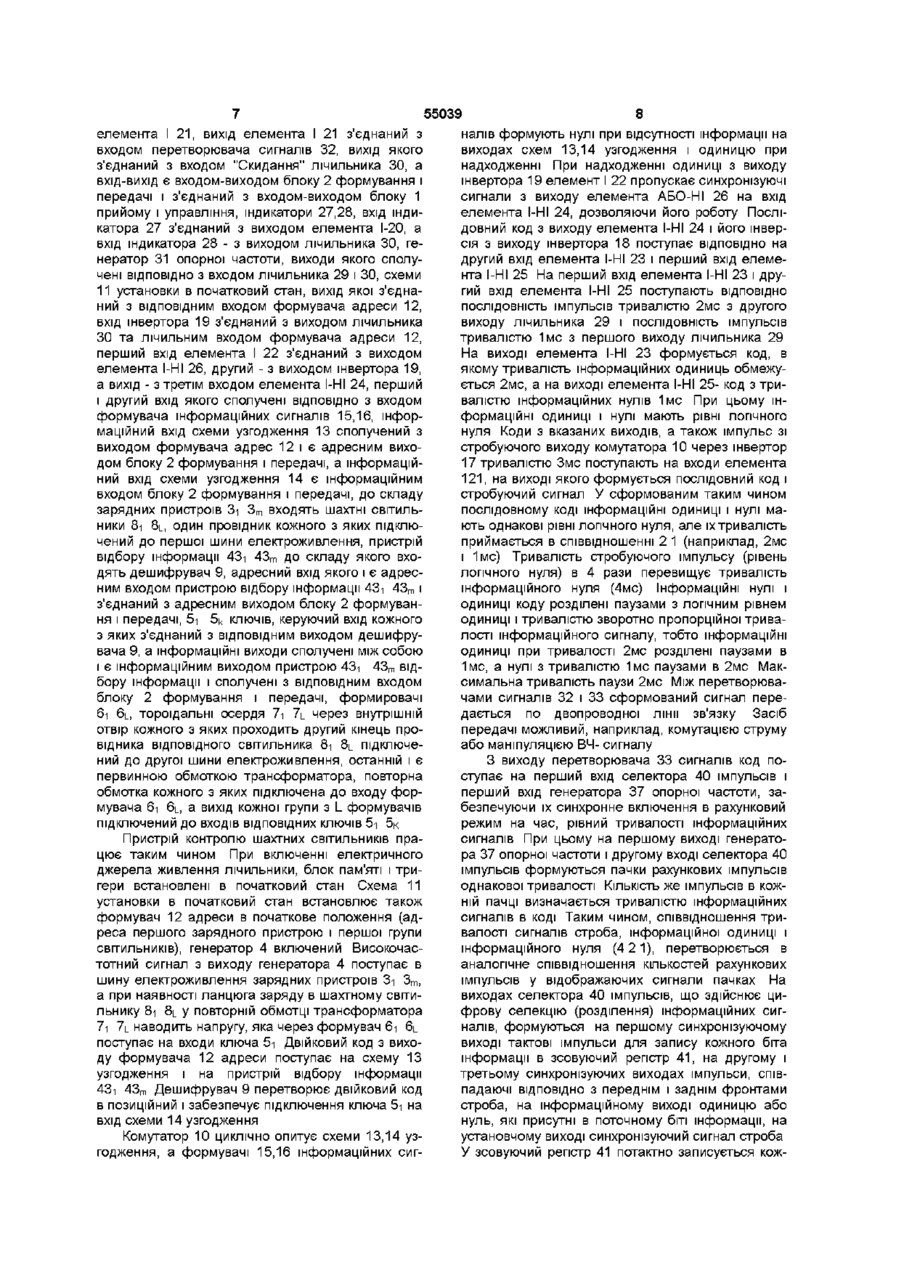

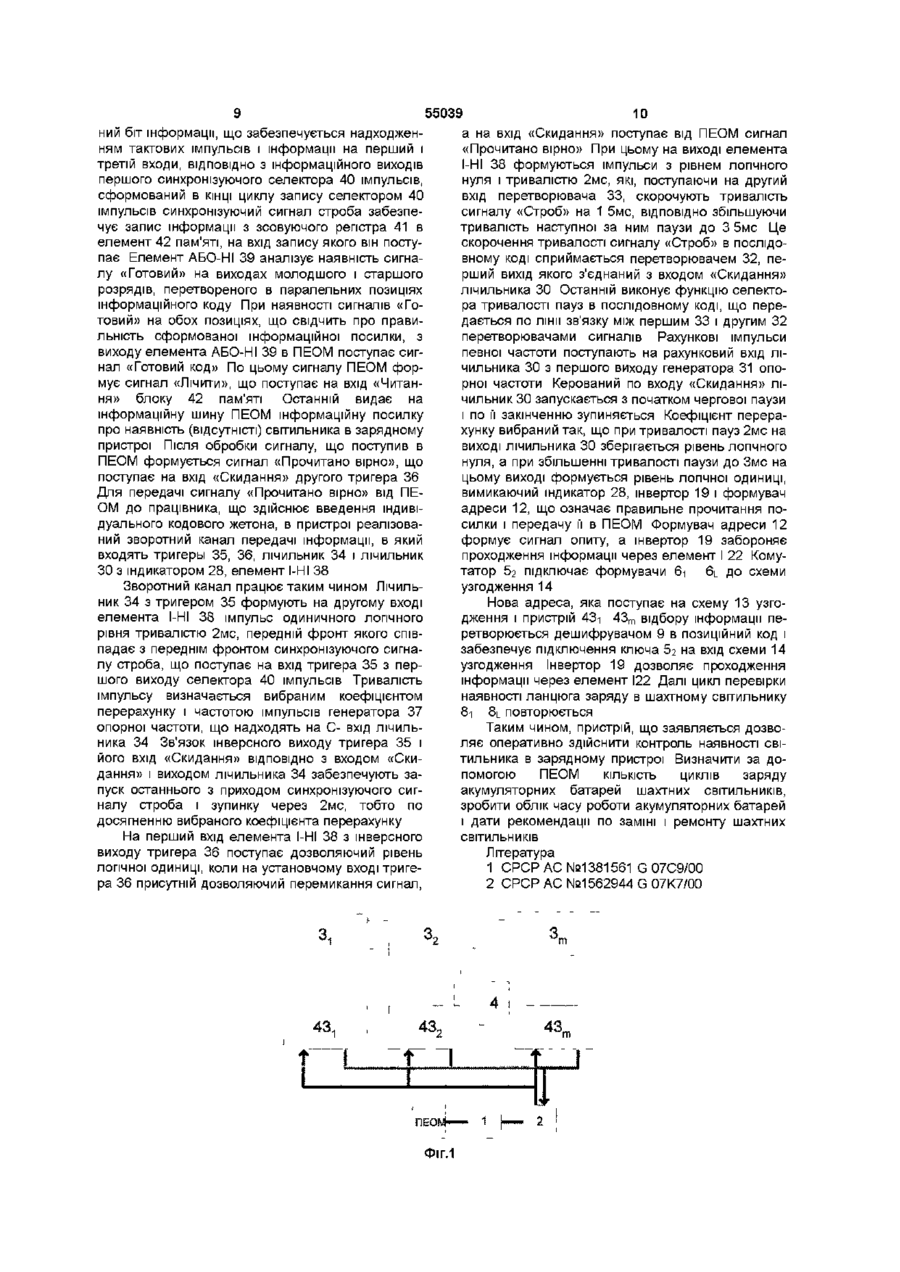

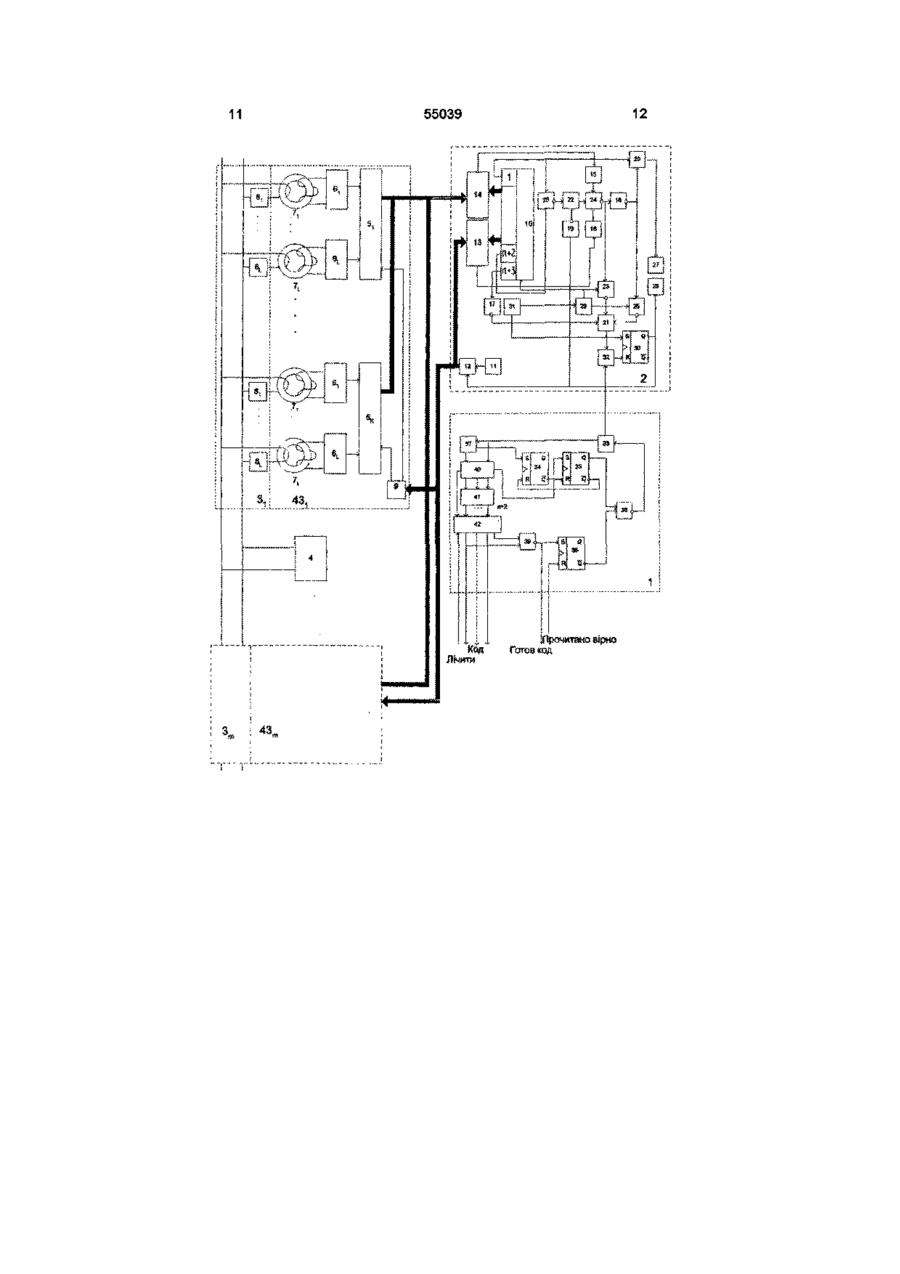

Пристрій контролю шахтних СВІТИЛЬНИКІВ, ЩО МІСТИТЬ блок прийому і управління до складу якого входять два тригери, селектор імпульсів, блок пам'яті, зсовуючий регістр, виходи якого сполучені з ВІДПОВІДНИМИ інформаційними входами блока пам'яті, а входи зсовуючого регістра ВІДПОВІДНО З інформаційними, першим синхронізуючим і з установними виходами селектора імпульсів, другий синхронізуючий вихід селектора імпульсів сполучений з установним входом першого тригера, а третій синхронізуючий вихід селектора імпульсів з'єднаний ВІДПОВІДНО з синхронізуючим входом блока пам'яті, елемент АБО-НІ, входи якого з'єднані з ВІДПОВІДНИМИ виходами молодшого і старшого розрядів блока пам'яті, а вихід - сполучений з установним входом другого тригера і є виходом «Готовий код» блока прийому і управління, а вхід «Читання» блока пам'яті є входом «Лічити» блока прийому і управління, вхід «Скидання» другого тригера є входом «Прочитано вірно» блока прийому і управління, елемент 1І I, входи якого сполу-— чені ВІДПОВІДНО з прямим виходом першого тригера і інверсним виходом другого тригера, а вихід - з керуючим входом перетворювача сигналів, інверсний вихід першого тригера сполучений з входом «Скидання» лічильника, генератор опорної частоти, перший вихід якого з'єднаний з лічильним входом лічильника, другий вихід - з синхронізуючим входом селектора імпульсів, а установний вхід - з інформаційним входом селектора імпульсів і виходом перетворювача сигналів, ВХІД-ВИХІД перетворювача сигналів блока прийому і управління з'єднаний з входом-виходом перетворювача сигналів блока формування і передачі інформації, до складу якого входять три елементи 1І I, два елементи -— І, елемент АБО-НІ, комутатор, перший синхронізуючий вихід опиту з'єднаний з першими входами елемента АБО-НІ і першого елемента І, другий синхронізуючий вихід опиту з'єднаний з другим входом елемента АБО-НІ, два лічильники, перший вихід першого лічильника з'єднаний з входом комутатора і з першим входом першого елемента I НІ, два інвертори, вхід першого інвертора з'єднаний зі стробуючим виходом комутатора, а вихід - з першим входом другого елемента І, два формувачі інформації, виходи яких з'єднані ВІДПОВІДНО З першим і другим входом другого елемента 1І I, -— вихід якого з'єднаний безпосередньо з другим входом першого елемента 1І I, а через другий -— інвертор з'єднаний з другим входом першого елемента І та з першим входом третього елемента IНІ, другий вхід останнього з'єднаний з виходом першого лічильника, а вихід - з другим входом другого елемента І, вихід останнього з'єднаний з входом перетворювача сигналів, вихід якого з'єднаний з входом "Скидання" другого лічильника, а ВХІД-ВИХІД є входом-виходом блока формування і передачі та з'єднаний з входом-виходом блока прийому і управління, два індикатори, вхід першого з'єднаний з виходом першого елемента І, а вхід другого - з виходом другого лічильника, генератор опорної частоти, виходи якого з'єднані ВІДПОВІДНО З ЛІЧИЛЬНИМ входом першого і другого ЛІЧИЛЬНИКІВ, який відрізняється тим, що з метою розширення функцій він забезпечений, в блоці формування і передачі, формувачем адреси, лічильний вхід якого з'єднаний з виходом другого лічильника, схемою установки в початковий стан, вихід якої з'єднаний з ВІДПОВІДНИМ входом формувача адреси, третім елементом І, перший вхід якого з'єднаний з виходом елемента АБО-НІ, другий - з виходом третього інвертора, а вихід - з третім входом другого елемента 1І I, двома схемами узгодження, -— входи опиту кожної з'єднані з ВІДПОВІДНИМИ входами комутатора, кожний вихід - з входом ВІДПОВІДНОГО формувача інформаційних сигналів, інформаційний вхід першої схеми узгодження з'єднаний з виходом формувача адрес і є адресним виходом блока формування і передачі інформації, а інформаційний вхід другої схеми узгодження є інформаційним входом блока формування і передачі інформації, генератором, вихід якого підключений до шин електроживлення, m-зарядними пристроями, підключених до шин електроживлення, до складу кожного із зарядних пристроїв входить Lxkшахтних СВІТИЛЬНИКІВ, один провідник кожного з яких підключений до першої шини електроживлення, m-пристроями відбору інформації, до складу яких входить дешифратор, адресні входи якого є адресним виходом блока формування і передачі, со о Ю ю З 55039 к-ключів, керуючий вхід кожного з яких з'єднаний з ного з яких проходить другий кінець провідника ВІДПОВІДНИМИ виходами дешифратора, інформаВІДПОВІДНОГО світильника, підключений до другої ційні виходи ключів з'єднані між собою і є інфоршини електроживлення, останній і є первинною маційними виходами пристрою відбору інформації обмоткою трансформатора, повторна обмотка і з'єднані з ВІДПОВІДНИМ входом блока формування кожного з яких підключена до входу формувача, а і передачі інформації, Lxk-формувачів, Lxkвихід кожної групи з L формувачів підключений до тороідальних осердя, через внутрішній отвір кожВХОДІВ ВІДПОВІДНИХ КЛЮЧІВ Винахід відноситься до автоматики і може бути використаний для контроля наявності шахтних СВІТИЛЬНИКІВ в зарядному пристрої Відомий пристрій для реєстрації входу і виходу персоналу (див а с №1381561, G07C9/00, СРСР), що містить блоки зчитування інформації, блоки гальванічної розв'язки і блок перетворення постійної напруги в змінну У пристрої міститься 2к каналів для сигнального запиту на обслуговування і h каналів для інформаційного коду Керуючий ланцюг містить 2к каналів для запиту інформації і 2к каналів для сигналів закінчення обслуговування До недоліку пристрою потрібно віднести необхідність для передачі кожного двоїчного розряду інформаційного коду і сигналів запиту обслуговування гальванічне не пов'язану з іншими пару проводів Прототипом пристрою, що заявляється є пристрій для прочитання інформації з металевих жетонів (див а с №1562944 G07K7/00, СРСР), що містить блок формування і передачі інформації, блок прийому і управління, сполучені між собою і з ЛІНІЄЮ зв'язку Пристрій забезпечує прочитання, передачу інформації в персональну електроннообчислювальну машину (ПЕОМ) в послідовному коді і зворотню передачу сигналу, підтверджуючого правильність прочитання Крім того, пристрій здійснює прочитання інформації з індивідуального носія інформації, яка встановлюються на шахтному світильнику, що дозволяє контролювати час спуску і підйому трудящих в шахту До недоліку пристрою потрібно віднести неможливість автоматичного контролю вихідної інформації, зокрема, контроль наявності і працездатність шахтних СВІТИЛЬНИКІВ Крім того, пристрій не дозволяє провести порівнювальний аналіз спуску в шахту і наявності шахтного світильника в зарядному пристрої, що знижує достовірність реєстрації спуску і підйому трудящих Очікуваний результат досягається за допомогою заявленого пристрою, і полягає в підвищенні достовірності контролю спуску в шахту трудящих і підйому шляхом обліку ВІДМІТКИ трудящих в шахті і наявності шахтного світильника в зарядному пристрої Крім того, заявлений пристрій дозволяє здійснювати автоматичний контроль наявності і працездатності шахтних СВІТИЛЬНИКІВ шляхом - контролю ланцюга заряду шахтного світильника в зарядному пристрої, - контролю КІЛЬКОСТІ циклів заряду і розряду акумуляторних батарей шахтних СВІТИЛЬНИКІВ, - облік часу роботи акумуляторних батарей і видачі рекомендацій по заміні і ремонту шахтних СВІТИЛЬНИКІВ Очікуваний результат забезпечується пристрієм контролю шахтних СВІТИЛЬНИКІВ, ЩО МІСТИТЬ блок прийому і управління до складу якого входять два тригера, селектор імпульсів, блок пам'яті, зсовуючий регістр, виходи якого з'єднані з ВІДПОВІДНИМИ інформаційними входами блоку пам'яті, а входи зсовуючого репстра-відповідно з інформаційним, першим синхронізуючим і з установчіми виходами селектора імпульсів, другий синхронізуючий вихід селектора імпульсів з'єднаний з установчім входом першого тригера, елемент АБО-НІ, входи якого з'єднані з ВІДПОВІДНИМИ виходами молодшого і старшого розрядів блоку пам'яті, а вихід-з'єднаний з установчім входом другого тригера і є виходом «Готовий код» блоку прийому і управління, а вхід «Читання» блоку пам'яті є входом «Лічити» блоку прийому і управління, вхід «Скидання» другого тригера є входом «Прочитано вірно» блоку прийому і управління, елемент 1І I, вхо-— ди якого сполучені ВІДПОВІДНО з прямим виходом першого тригера і інверсним виходом другого, а вихід - з керуючим входом перетворювача сигналів, інверсний вихід першого тригера з'єднаний з входом «Скидання» лічильника, генератор опорної частоти, перший вихід якого з'єднаний з ЛІЧІЛЬНИМ входом лічильника, другий вихід - з синхронізуючим входом селектора імпульсів, а установчій - з інформаційним входом селектора імпульсів і виходом перетворювача сигналів, ВХІД-ВИХІД перетворювача сигналів блоку прийому і управління сполучений з виходом - входом перетворювача сигналів, блок формування і передачі інформації до складу якого входять три елементи 1І I, два -— елементи І, елемент АБО-НІ, комутатор перший синхронізуючий вихід опиту з'єднаний з першими входами елемента АБО-НІ і першого елемента І, другий синхронізуючий вихід опиту з'єднаний з другим входом елемента АБО-НІ, два лічильники перший вихід першого лічильника з'єднаний з входом комутатора і з першим входом першого елемента І-НІ, два інвертора, вхід першого інвертора з'єднаний зі стробуючим виходом комутатора, а вихід з першим входом другого елемента І, два формувача інформації, виходи яких з'єднані ВІДПОВІДНО з першим і другим входом другого елемента І-НІ, вихід якого з'єднай безпосередньо з другим входом першого елемента І-НІ, а через другий інвертор з'єднаний з другим входом першого елемента І та з першим входом третього елемента IНІ, другий вхід останнього з'єднаний з виходом першого лічильника, а вихід - з другим входом другого елемента І, вихід останнього з'єднаний з входом перетворювача сигналів, вихід якого з'єд 55039 наний з входом "Скидання" другого лічильника, а ВХІД-ВИХІД є входом-виходом блоку формування і передачі та з'єднані з входом-виходом блоку прийому і управління, два індикатора, вхід першого з'єднаний з виходом першого елемента І, а вхід другого - з виходом другого лічильника, генератор опорної частоти, виходи якого з'єднаний ВІДПОВІДНО з ЛІЧІЛЬНИМИ входами першого і другого ЛІЧИЛЬНИКІВ, ВІДМІННИХ тим, що забезпечено в блоці фор мування і передачі, формувачем адреси, ЛІЧІЛЬНИЙ вхід якого з'єднаний з виходом другого лічильника, схемою установки в початковий стан, вихід якої з'єднаний з ВІДПОВІДНИМ входом формувача адреси, третім елементом І, перший вхід якого з'єднаний з виходом елемента АБО-НІ, другий - з виходом третього інвертора, а вихід - з третім входом другого елемента 1-І—II, двома схемами узгодження, входи опиту кожної з'єднані з ВІДПОВІДНИМИ входами комутатора, кожний вихід - з входом ВІДПОВІДНОГО формувача інформаційних сигналів, інформаційний вхід першої схеми узгодження з'єднаний з виходом формувача адрес і є адресним виходом блоку формування і передачі інформації, а інформаційний вхід другої схеми узгодження є інформаційним входом блоку формування і передачі інформації, генератором, вихід якого підключений до шин електроживлення, т - зарядних пристроїв, підключених до шин електроживлення, до складу кожного із зарядних пристроїв входить Lxk - шахтних СВІТИЛЬНИКІВ, один провідник кожного з яких підключений до першої шини електроживлення, m пристрмв відбіру інформації, до складу яких входить дешифрувач, адресні входи якого є адресним виходом блоку формування і передачі інформації, к- КЛЮЧІВ, керуючий вхід кожного з яких з'єднаний з ВІДПОВІДНИМИ виходами дешифрувача, інформаційні виходи ключів з'єднані між собою і є інформаційними виходами пристрою відбору інформації і з'єднані з ВІДПОВІДНИМ входом блоку формування і передачі інформації, Lxk -формувачів, Lxk - тороїдальних осердя, через внутрішній отвір кожного з яких проходить другий кінець провідника ВІДПОВІДНОГО світильника, підключений до другої шини електроживлення, останній і є первинною обмоткою трансформатора, повторна обмотка кожного з яких підключена до входу формувача, а вихід кожної групи з і формувачів підключений до входів ВІДПОВІДНИХ КЛЮЧІВ На Фіг 1 - представлена блок-схема пристрою контролю шахтних СВІТИЛЬНИКІВ На фіг 2- структурна схема пристрою контролю шахтних СВІТИЛЬНИКІВ Пристрій контролю шахтних СВІТИЛЬНИКІВ МІСТИТЬ блок 1 прийому і управління, блок 2 формування і передачі, зарядні пристрої Зі З т , генератор 4, пристрої 43і - 4 3 т відбору інформації До складу зарядного пристрою Зі З т входять шахтні світильники 8і 8|_, а до складу пристрою 43і 4 3 т відбору інформації входять ключі 5і 5к формувачі 6і 6|_, тороїдальні осердя 7і 7|_, дешифрувач 9 До складу блоку 2 формування і передачі входять комутатор 10, схема 11 установки в початковий стан, формувач адреси 12, схеми узгодження 13, 14, формувачі 15, 16 інформаційних сигналів, інвертор 17,18,19, елемента І 20,21,22, елемент I НІ 23, 24, 25, АБО-НІ 26, індикатори 27,28, лічильник 29,30, генератор 31 опорної частоти, перетворювач 32 сигналів До складу блоку 1 прийому і управління входять перетворювач 33 сигналів, лічильник 34, тригери 35,36, генератор 37 опорної частоти, елемент І-НІ 38, елемент АБО-НІ 39, селектор імпульсів 40, зсовуючий регістр 4 1 , блок 42 пам'яті Вузли і елементи з'єднані таким чином блок 1 прийому і управління з'єднаний з блоком 2 формування і передачі, зарядні пристрої Зі З т підключені до шини електроживлення, а вихід з'єднаний ВІДПОВІДНО з пристроєм 43і 4 3 т відбору інформації адресний вхід останнього підключений до ВІДПОВІДНИХ ВИХОДІВ блоку 2 формування і передачі, а інформаційний вихід - з ВІДПОВІДНИМ ВХОДОМ блоку 2 формування і передачі, генератор 4, вихід якого підключений до шин електроживлення, до складу блоку 1 прийому і управління входять лічильник 34, тригер 35, 36, селектор 40 імпульсів, блок 42 пам'яті, зсовуючий регістр 4 1 , виходи якого сполучені з ВІДПОВІДНИМИ інформаційними входами блоку 42 пам'яті, а входи регістра 4 1 - ВІДПОВІДНО З інформаційним, першим синхронізуючим і з установчим виходами селектора імпульсів 40, другий і третій синхронізуючі виходи селектора імпульсів 40 сполучені ВІДПОВІДНО з синхронізуючим входом блоку 42 пам'яті і з установчим входом тригера 35, елемент АБО-НІ 39, входи якого сполучені з ВІДПОВІДНИМ входом молодшого і старшого розрядів блоку 42 пам'яті, а вихід сполучений з установчим входом тригера 36 і є виходом "Готовий" блоку 1 прийому і управління, вхід "Читання" блоку 42 пам'яті є входом "Лічити" блоку 1 прийому і управління, вхід "Скидання" тригера 36 є входом "Прочитано вірно" блоку 1 прийому і управління, елемент І-НІ 38, входи якого сполучені ВІДПОВІДНО з прямим виходом тригера 35 і з інверсним виходом тригера 36, а вихід - з керуючим входом перетворювача сигналів 33, інверсний вихід тригера 35 з'єднаний з виходом "Скидання" лічильника 34, генератор опорної частоти 37, перший вихід якого з'єднаний з ЛІЧІЛЬНИМ входом лічильника 34, другий вихід - з синхронізуючим входом селектора імпульсів 40, а установчий вхід - з інформаційним входом селектора імпульсів 40 і виходом перетворювача 33 сигналів, ВХІД-ВИХІД перетворювача сигналів 33 є входом-виходом блоку 1 прийому і управління, до складу блоку 2 формування і передачі входять елементи І-НІ 23,24,25, елемент 1-20,21,22, елемент АБО-НІ 26, комутатор 10, перший синхронізуючий вихід опиту якого з'єднаний з першими входами елемента АБО-НІ 26 і елемента І 20, другий синхронізуючий вихід опиту з'єднаний з другим входом елемента АБО-НІ 26, лічильники 29,30, перший вихід лічильника 29 з'єднаний з входом комутатора 10 і з першим входом елемента І-НІ 23, вихід останнього з'єднаний з першим входом елемента І 2 1 , формувачі 15,16 інформації, виходи яких з'єднані ВІДПОВІДНО з першим і другим входом елемента І-НІ 24 вихід якого з'єднаний безпосередньо з другим входом елемента І-НІ 23 і через інвертор 18 з другим входом елемента І 20 і з першим входом елемента І-НІ 25, другий вхід якого з'єднаний з другим виходом лічильника 29, а вихід - з другим входом 55039 елемента І 2 1 , вихід елемента І 21 з'єднаний з входом перетворювача сигналів 32, вихід якого з'єднаний з входом "Скидання" лічильника ЗО, а ВХІД-ВИХІД є входом-виходом блоку 2 формування і передачі і з'єднаний з входом-виходом блоку 1 прийому і управління, індикатори 27,28, вхід індикатора 27 з'єднаний з виходом елемента І-20, а вхід індикатора 28 - з виходом лічильника ЗО, генератор 31 опорної частоти, виходи якого сполучені ВІДПОВІДНО з входом лічильника 29 і ЗО, схеми 11 установки в початковий стан, вихід якої з'єднаний з ВІДПОВІДНИМ входом формувача адреси 12, вхід інвертора 19 з'єднаний з виходом лічильника ЗО та лічильним входом формувача адреси 12, перший вхід елемента І 22 з'єднаний з виходом елемента І-НІ 26, другий - з виходом інвертора 19, а вихід - з третім входом елемента І-НІ 24, перший і другий вхід якого сполучені ВІДПОВІДНО з входом формувача інформаційних сигналів 15,16, інформаційний вхід схеми узгодження 13 сполучений з виходом формувача адрес 12 і є адресним виходом блоку 2 формування і передачі, а інформаційний вхід схеми узгодження 14 є інформаційним входом блоку 2 формування і передачі, до складу зарядних пристроїв Зі З т входять шахтні світильники 8і 8|_, один провідник кожного з яких підключений до першої шини електроживлення, пристрій відбору інформації 43і 4 3 т до складу якого входять дешифрувач 9, адресний вхід якого і є адресним входом пристрою відбору інформації 43і 4 3 т і з'єднаний з адресним виходом блоку 2 формування і передачі, 5і 5к КЛЮЧІВ, керуючий вхід кожного з яких з'єднаний з ВІДПОВІДНИМ ВИХОДОМ дешифрувача 9, а інформаційні виходи сполучені між собою і є інформаційним виходом пристрою 43і 4 3 т відбору інформації і сполучені з ВІДПОВІДНИМ ВХОДОМ блоку 2 формування і передачі, формировачі 6і 6|_, тороїдальні осердя 7і 7|_ через внутрішній отвір кожного з яких проходить другий кінець провідника ВІДПОВІДНОГО світильника 8і 8|_ підключений до другої шини електроживлення, останній і є первинною обмоткою трансформатора, повторна обмотка кожного з яких підключена до входу формувача 6і 6|_, а вихід кожної групи з L формувачів підключений до входів ВІДПОВІДНИХ ключів 5і 5к Пристрій контролю шахтних СВІТИЛЬНИКІВ працює таким чином При включенні електричного джерела живлення лічильники, блок пам'яті і тригери встановлені в початковий стан Схема 11 установки в початковий стан встановлює також формувач 12 адреси в початкове положення (адреса першого зарядного пристрою і першої групи СВІТИЛЬНИКІВ), генератор 4 включений Високочастотний сигнал з виходу генератора 4 поступає в шину електроживлення зарядних пристроїв Зі З т , а при наявності ланцюга заряду в шахтному світильнику 8і 8|_ у повторній обмотці трансформатора 7і 7|_ наводить напругу, яка через формувач 6і 6|_ поступає на входи ключа 5і Двійковий код з виходу формувача 12 адреси поступає на схему 13 узгодження і на пристрій відбору інформації 43і 4 3 т Дешифрувач 9 перетворює двійковий код в позиційний і забезпечує підключення ключа 5і на вхід схеми 14 узгодження Комутатор 10 циклічно опитує схеми 13,14 узгодження, а формувачі 15,16 інформаційних сиг 8 налів формують нулі при відсутності інформації на виходах схем 13,14 узгодження і одиницю при надходженні При надходженні одиниці з виходу інвертора 19 елемент І 22 пропускає синхронізуючі сигнали з виходу елемента АБО-НІ 26 на вхід елемента І-НІ 24, дозволяючи його роботу Послідовний код з виходу елемента І-НІ 24 і його інверсія з виходу інвертора 18 поступає ВІДПОВІДНО на другий вхід елемента І-НІ 23 і перший вхід елемента І-НІ 25 На перший вхід елемента І-НІ 23 і другий вхід елемента І-НІ 25 поступають ВІДПОВІДНО ПОСЛІДОВНІСТЬ імпульсів тривалістю 2мс з другого виходу лічильника 29 і ПОСЛІДОВНІСТЬ імпульсів тривалістю 1мс з першого виходу лічильника 29 На виході елемента І-НІ 23 формується код, в якому тривалість інформаційних одиниць обмежується 2мс, а на виході елемента І-НІ 25- код з тривалістю інформаційних нулів 1мс При цьому інформаційні одиниці і нулі мають рівні логічного нуля Коди з вказаних виходів, а також імпульс зі стробуючого виходу комутатора 10 через інвертор 17 тривалістю Змс поступають на входи елемента 121, на виході якого формується послідовний код і стробуючий сигнал У сформованим таким чином послідовному коді інформаційні одиниці і нулі мають однакові рівні логічного нуля, але їх тривалість приймається в співвідношенні 2 1 (наприклад, 2мс і 1мс) Тривалість стробуючого імпульсу (рівень логічного нуля) в 4 рази перевищує тривалість інформаційного нуля (4мс) Інформаційні нулі і одиниці коду розділені паузами з логічним рівнем одиниці і тривалістю зворотно пропорційної тривалості інформаційного сигналу, тобто інформаційні одиниці при тривалості 2мс розділені паузами в 1мс, а нулі з тривалістю 1мс паузами в 2мс Максимальна тривалість паузи 2мс Між перетворювачами сигналів 32 і 33 сформований сигнал передається по двопроводної лінії зв'язку Засіб передачі можливий, наприклад, комутацією струму або маніпуляцією ВЧ- сигналу З виходу перетворювача 33 сигналів код поступає на перший вхід селектора 40 імпульсів і перший вхід генератора 37 опорної частоти, забезпечуючи їх синхронне включення в рахунковий режим на час, рівний тривалості інформаційних сигналів При цьому на першому виході генератора 37 опорної частоти і другому вході селектора 40 імпульсів формуються пачки рахункових імпульсів однакової тривалості КІЛЬКІСТЬ же імпульсів в кожній пачці визначається тривалістю інформаційних сигналів в коді Таким чином, співвідношення тривалості сигналів строба, інформаційної одиниці і інформаційного нуля (4 2 1 ) , перетворюється в аналогічне співвідношення кількостей рахункових імпульсів у відображаючих сигнали пачках На виходах селектора 40 імпульсів, що здійснює цифрову селекцію (розділення) інформаційних сигналів, формуються на першому синхронізуючому виході тактові імпульси для запису кожного біта інформації в зсовуючий регістр 4 1 , на другому і третьому синхронізуючих виходах імпульси, співпадаючі ВІДПОВІДНО з переднім і заднім фронтами строба, на інформаційному виході одиницю або нуль, які присутні в поточному біті інформації, на установчому виході синхронізуючий сигнал строба У зсовуючий регістр 41 потактно записується кож 55039 10 а на вхід «Скидання» поступає від ПЕОМ сигнал «Прочитано вірно» При цьому на виході елемента І-НІ 38 формуються імпульси з рівнем логічного нуля і тривалістю 2мс, які, поступаючи на другий вхід перетворювача 33, скорочують тривалість сигналу «Строб» на 1 5мс, ВІДПОВІДНО збільшуючи тривалість наступної за ним паузи до 3 5мс Це скорочення тривалості сигналу «Строб» в послідовному коді сприймається перетворювачем 32, перший вихід якого з'єднаний з входом «Скидання» лічильника ЗО Останній виконує функцію селектора тривалості пауз в послідовному коді, що передається по лінії зв'язку між першим 33 і другим 32 перетворювачами сигналів Рахункові імпульси певної частоти поступають на рахунковий вхід лічильника ЗО з першого виходу генератора 31 опорної частоти Керований по входу «Скидання» лічильник ЗО запускається з початком чергової паузи і по її закінченню зупиняється Коефіцієнт перерахунку вибраний так, що при тривалості пауз 2мс на виході лічильника ЗО зберігається рівень логічного нуля, а при збільшенні тривалості паузи до Змс на цьому виході формується рівень логічної одиниці, вимикаючий індикатор 28, інвертор 19 і формувач адреси 12, що означає правильне прочитання посилки і передачу її в ПЕОМ Формувач адреси 12 формує сигнал опиту, а інвертор 19 забороняє проходження інформації через елемент І 22 Комутатор 5 2 підключає формувачи 6і 6 L до схеми узгодження 14 ний біт інформації, що забезпечується надходженням тактових імпульсів і інформації на перший і третій входи, ВІДПОВІДНО з інформаційного виходів першого синхронізуючого селектора 40 імпульсів, сформований в КІНЦІ циклу запису селектором 40 імпульсів синхронізуючий сигнал строба забезпечує запис інформації з зсовуючого регістра 41 в елемент 42 пам'яті, на вхід запису якого він поступає Елемент АБО-НІ 39 аналізує наявність сигналу «Готовий» на виходах молодшого і старшого розрядів, перетвореного в паралельних позиціях інформаційного коду При наявності сигналів «Готовий» на обох позиціях, що свідчить про правильність сформованої інформаційної посилки, з виходу елемента АБО-НІ 39 в ПЕОМ поступає сигнал «Готовий код» По цьому сигналу ПЕОМ формує сигнал «Лічити», ЩО поступає на вхід «Читання» блоку 42 пам'яті Останній видає на інформаційну шину ПЕОМ інформаційну посилку про наявність (відсутністі) світильника в зарядному пристрої Після обробки сигналу, що поступив в ПЕОМ формується сигнал «Прочитано вірно», що поступає на вхід «Скидання» другого тригера 36 Для передачі сигналу «Прочитано вірно» від ПЕОМ до працівника, що здійснює введення індивідуального кодового жетона, в пристрої реалізований зворотний канал передачі інформації, в який входять тригеры 35, 36, лічильник 34 і лічильник ЗО з індикатором 28, елемент І-НІ 38 Зворотний канал працює таким чином Лічильник 34 з тригером 35 формують на другому вході елемента І-НІ 38 імпульс одиничного логічного рівня тривалістю 2мс, передній фронт якого співпадає з переднім фронтом синхронізуючого сигналу строба, що поступає на вхід тригера 35 з першого виходу селектора 40 імпульсів Тривалість імпульсу визначається вибраним коефіцієнтом перерахунку і частотою імпульсів генератора 37 опорної частоти, що надходять на С- вхід лічильника 34 Зв'язок інверсного виходу тригера 35 і його вхід «Скидання» ВІДПОВІДНО З ВХОДОМ «Скидання» і виходом лічильника 34 забезпечують запуск останнього з приходом синхронізуючого сигналу строба і зупинку через 2мс, тобто по досягненню вибраного коефіцієнта перерахунку Нова адреса, яка поступає на схему 13 узгодження і пристрій 43і 43 т відбору інформації перетворюється дешифрувачом 9 в позиційний код і забезпечує підключення ключа 5 2 на вхід схеми 14 узгодження Інвертор 19 дозволяє проходження інформації через елемент І22 Далі цикл перевірки наявності ланцюга заряду в шахтному світильнику 8і 8_ повторюється | Таким чином, пристрій, що заявляється дозволяє оперативно здійснити контроль наявності світильника в зарядному пристрої Визначити за допомогою ПЕОМ КІЛЬКІСТЬ циклів заряду акумуляторних батарей шахтних СВІТИЛЬНИКІВ, зробити облік часу роботи акумуляторних батарей і дати рекомендації по заміні і ремонту шахтних На перший вхід елемента І-НІ 38 з інверсного виходу тригера 36 поступає дозволяючий рівень логічної одиниці, коли на установчому вході тригера 36 присутній дозволяючий перемикання сигнал, 43, СВІТИЛЬНИКІВ Література 1 СРСР АС №1381561 G 07C9/00 2 СРСР АС №1562944 G 07K7/00 43. 43. 1 f— Фіг.1 ї 2 11 12 55039 Ц™1 I™ J 1_._J [1 _ _ Ґ 1 Код Лічите 43. [Прочитано вірно Готов та I
