Знаряддя для обробітку грунту

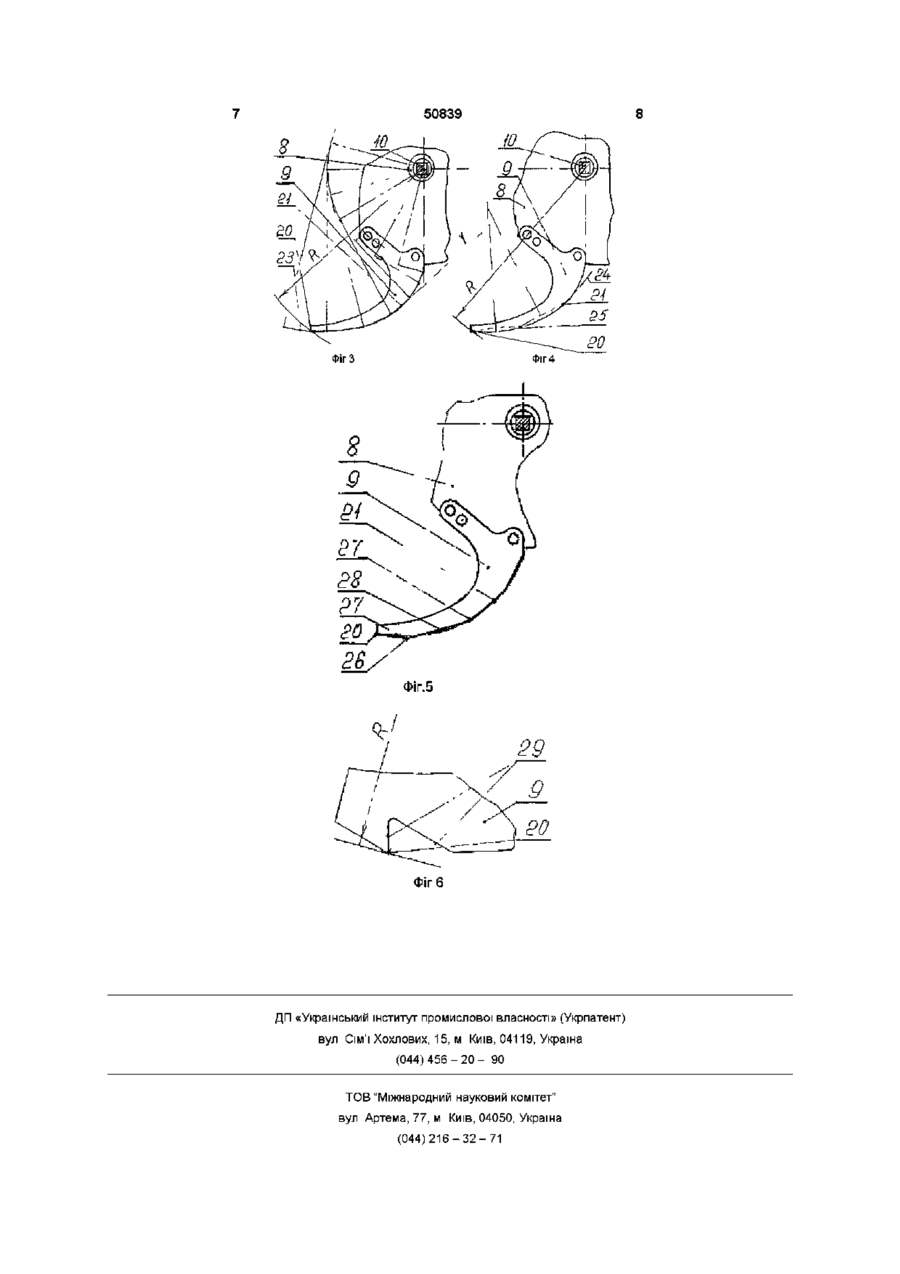

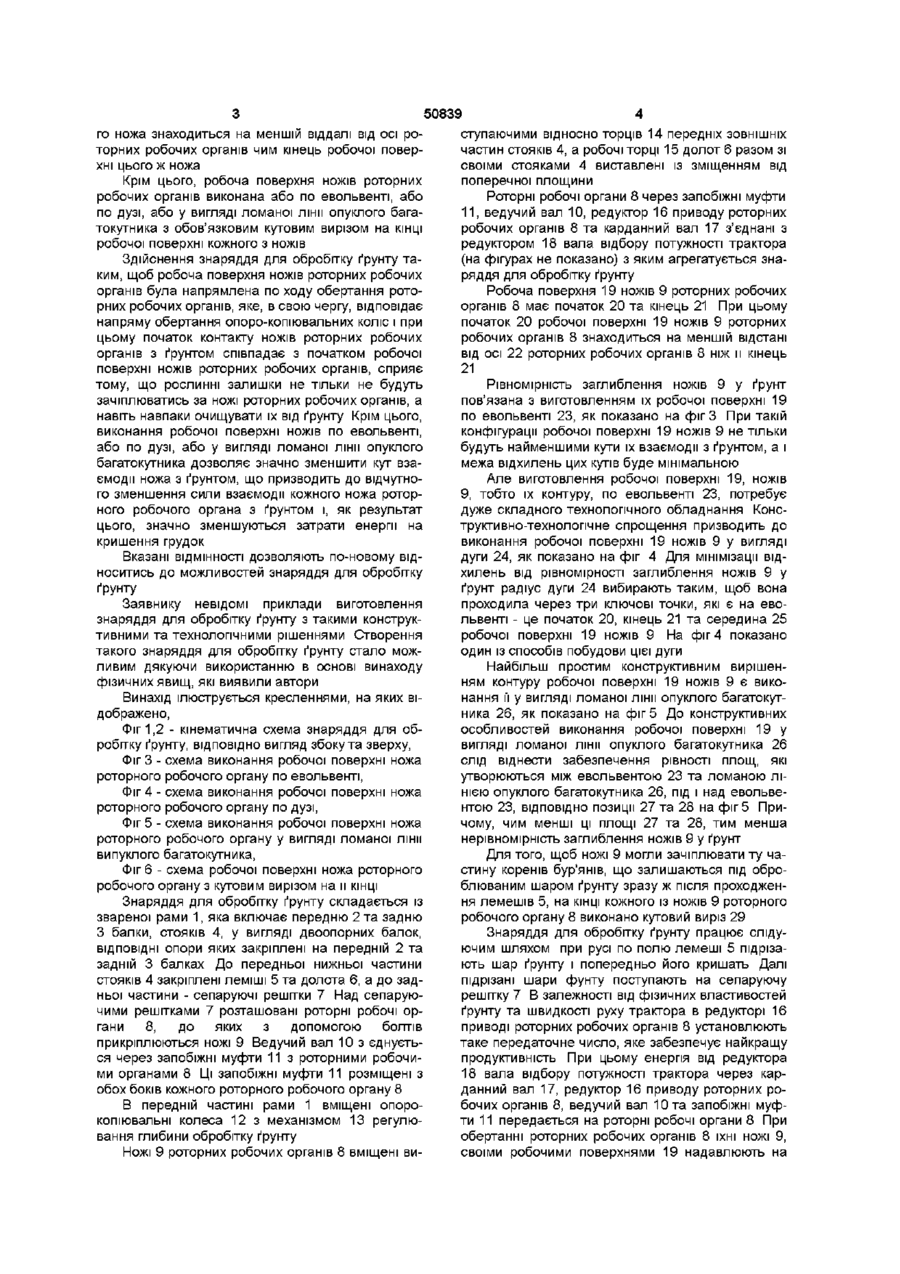

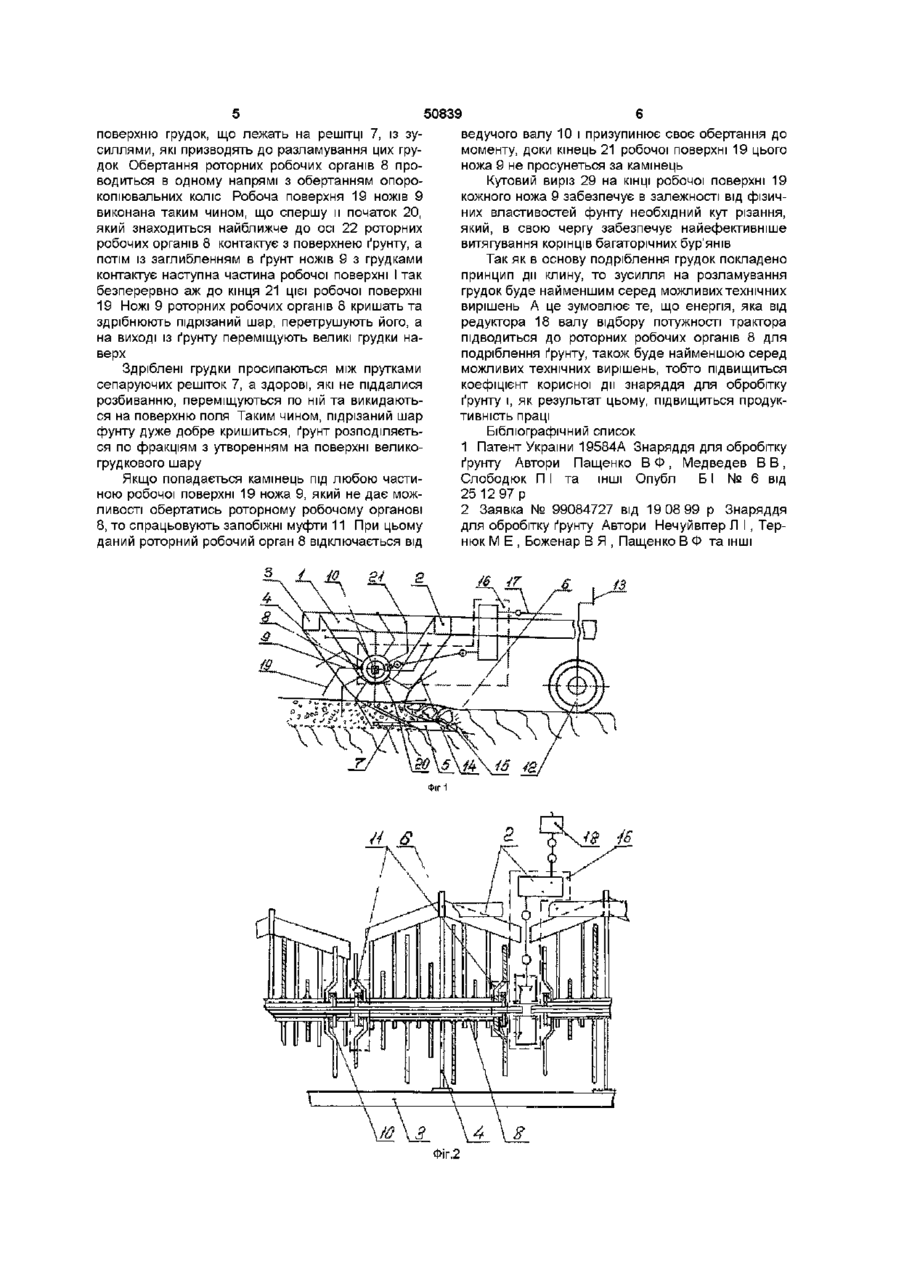

1 Знаряддя для обробітку грунту, яке включає раму зі стояками з лемішами, сепаруючими решітками та долотами, ведучий вал, роторні робочі органи з ножами, у яких початок і кінець робочої поверхні розміщені на різних віддалях від осі роторних робочих органів, яке відрізняється тим, що початок робочої поверхні кожного ножа знаходиться на меншій віддалі від осі роторних робочих органів чим кінець робочої поверхні цього ж ножа 2 Знаряддя для обробітку грунту по п 1, яке відрізняється тим, що робоча поверхня ножів роторних робочих органів виконана по евольвенті 3 Знаряддя для обробітку грунту по п 1, яке відрізняється тим, що робоча поверхня ножів роторних робочих органів виконана по дузі 4 Знаряддя для обробітку грунту по п 1, яке відрізняється тим, що робоча поверхня ножів роторних робочих органів виконана у вигляді ламаної лінії опуклого багатокутника 5 Знаряддя для обробітку грунту по п 1, яке відрізняється тим, що на КІНЦІ робочої поверхні кожного з ножів роторного робочого органу виконано кутовий виріз о Винахід стосується сільськогосподарського виробництва, зокрема, знарядь для обробітку ґрунту Відоме знаряддя для обробітку ґрунту (1), яке включає раму зі стояками з лемішами, сеепаруючими решітками та долотами, роторні робочі органи із запобіжними муфтами, ведучий вал, редуктор приводу роторних робочих органів та опорокопіювальні колеса При цьому вісь роторних робочих органів розташована перед стояками лемішів, а торці цих стояків розташовані на одній лінії Недоліком такого знаряддя є низька якість та нерівномірність сепарування ґрунту, відсутність сталості оброблюваного шару ґрунту із-за низької жорсткості стояків та їх розміщення на одній лінії, а також забивання ножів роторних робочих органів та великі затрати енергії на розбивання грудок роторними робочими органами Найбільш близьким по технічній суті до об єкту, що заявляється, є знаряддя для обробітку ґрунту (2), яке включає раму зі стояками з лемішами, сепаруючими решітками та долотами, ведучий вал, роторні робочі органи з ножами, у яких початок і кінець робочої поверхні розміщені на різних віддалях від осі роторних робочих органів При цьому стояки виконані у вигляді двоопорних балок , що обхоплюють вісь роторних робочих органів знизу, а робочі торці долот разом зі своїми стояками виставлені зі зміщенням від поперечної площини Таке технічне вирішення дозволило не тільки підвищити якість та рівномірність сепарування ґрунту, але і забезпечити сталість його оброблюваного шару Недоліками такого знаряддя є забивання ножів роторних робочих органів рослинними залишками та великі затрати енергії на розбивання грудок роторними робочими органами В основу винаходу поставлена задача по зниженню затрат енергії на розбивання грудок роторними робочими органами та усуненню забивання ножів роторних робочих органів рослинними залишками за рахунок конструктивних особливостей ножів роторних робочих органів Поставлена задача вирішується таким чином, що в знаряддях для обробітку ґрунту, яке включає раму зі стояками з лемішами, сепаруючими решітками та долотами, ведучий вал, роторні робочі органи з ножами, початок робочої поверхні кожно со 00 о ю 50839 го ножа знаходиться на меншій віддалі від осі роторних робочих органів чим кінець робочої поверхні цього ж ножа Крім цього, робоча поверхня ножів роторних робочих органів виконана або по евольвенті, або по дузі, або у вигляді ломаної лінії опуклого багатокутника з обов'язковим кутовим вирізом на КІНЦІ робочої поверхні кожного з ножів Здійснення знаряддя для обробітку ґрунту таким, щоб робоча поверхня ножів роторних робочих органів була напрямлена по ходу обертання роторних робочих органів, яке, в свою чергу, відповідає напряму обертання опоро-копіювальних коліс і при цьому початок контакту ножів роторних робочих органів з ґрунтом співпадає з початком робочої поверхні ножів роторних робочих органів, сприяє тому, що рослинні залишки не тільки не будуть зачіплюватись за ножі роторних робочих органів, а навіть навпаки очищувати їх від ґрунту Крім цього, виконання робочої поверхні ножів по евольвенті, або по дузі, або у вигляді ломаної лінії опуклого багатокутника дозволяє значно зменшити кут взаємодії ножа з ґрунтом, що призводить до відчутного зменшення сили взаємодії кожного ножа роторного робочого органа з ґрунтом і, як результат цього, значно зменшуються затрати енергії на кришення грудок Вказані ВІДМІННОСТІ ДОЗВОЛЯЮТЬ по-новому від носитись до можливостей знаряддя для обробітку ґрунту Заявнику невідомі приклади виготовлення знаряддя для обробітку ґрунту з такими конструктивними та технологічними рішеннями Створення такого знаряддя для обробітку ґрунту стало можливим дякуючи використанню в основі винаходу фізичних явищ, які виявили автори Винахід ілюструється кресленнями, на яких відображено, Фіг 1,2 - кінематична схема знаряддя для обробітку ґрунту, ВІДПОВІДНО вигляд збоку та зверху, Фіг 3 - схема виконання робочої поверхні ножа роторного робочого органу по евольвенті, Фіг 4 - схема виконання робочої поверхні ножа роторного робочого органу по дузі, Фіг 5 - схема виконання робочої поверхні ножа роторного робочого органу у вигляді ломаної лінії випуклого багатокутника, Фіг 6 - схема робочої поверхні ножа роторного робочого органу з кутовим вирізом на и КІНЦІ Знаряддя для обробітку ґрунту складається із звареної рами 1, яка включає передню 2 та задню З балки, стояків 4, у вигляді двоопорних балок, ВІДПОВІДНІ опори яких закріплені на передній 2 та задній 3 балках До передньої нижньої частини стояків 4 закріплені леміші 5 та долота 6, а до задньої частини - сепаруючі решітки 7 Над сепаруючими решітками 7 розташовані роторні робочі органи 8, до яких з допомогою болтів прикріплюються ножі 9 Ведучий вал 10 з єднується через запобіжні муфти 11 з роторними робочими органами 8 Ці запобіжні муфти 11 розміщені з обох боків кожного роторного робочого органу 8 В передній частині рами 1 вміщені опорокопіювальні колеса 12 з механізмом 13 регулювання глибини обробітку ґрунту Ножі 9 роторних робочих органів 8 вміщені ви ступаючими відносно торців 14 передніх ЗОВНІШНІХ частин стояків 4, а робочі торці 15 долот 6 разом зі своїми стояками 4 виставлені із зміщенням від поперечної площини Роторні робочі органи 8 через запобіжні муфти 11, ведучий вал 10, редуктор 16 приводу роторних робочих органів 8 та карданний вал 17 з'єднані з редуктором 18 вала відбору потужності трактора (на фігурах не показано) з яким агрегатується знаряддя для обробітку ґрунту Робоча поверхня 19 ножів 9 роторних робочих органів 8 має початок 20 та кінець 21 При цьому початок 20 робочої поверхні 19 ножів 9 роторних робочих органів 8 знаходиться на меншій відстані від осі 22 роторних робочих органів 8 ніж и кінець 21 Рівномірність заглиблення ножів 9 у ґрунт пов'язана з виготовленням їх робочої поверхні 19 по евольвенті 23, як показано на фіг 3 При такій конфігурації робочої поверхні 19 ножів 9 не тільки будуть найменшими кути їх взаємодії з ґрунтом, а і межа відхилень цих кутів буде мінімальною Але виготовлення робочої поверхні 19, ножів 9, тобто їх контуру, по евольвенті 23, потребує дуже складного технологічного обладнання Конструктивно-технологічне спрощення призводить до виконання робочої поверхні 19 ножів 9 у вигляді дуги 24, як показано на фіг 4 Для мінімізації відхилень від рівномірності заглиблення ножів 9 у ґрунт радіус дуги 24 вибирають таким, щоб вона проходила через три ключові точки, які є на евольвенті - це початок 20, кінець 21 та середина 25 робочої поверхні 19 ножів 9 На фіг 4 показано один із способів побудови цієї дуги Найбільш простим конструктивним вирішенням контуру робочої поверхні 19 ножів 9 є виконання її у вигляді ломаної лінії опуклого багатокутника 26, як показано на фіг 5 До конструктивних особливостей виконання робочої поверхні 19 у вигляді ломаної лінії опуклого багатокутника 26 слід віднести забезпечення рівності площ, які утворюються між евольвентою 23 та ломаною ЛІНІЄЮ опуклого багатокутника 26, під і над евольвентою 23, ВІДПОВІДНО позиції 27 та 28 на фіг 5 Причому, чим менші ці площі 27 та 28, тим менша нерівномірність заглиблення ножів 9 у ґрунт Для того, щоб ножі 9 могли зачіплювати ту частину коренів бур'янів, що залишаються під оброблюваним шаром ґрунту зразу ж після проходження лемешів 5, на КІНЦІ КОЖНОГО ІЗ НОЖІВ 9 роторного робочого органу 8 виконано кутовий виріз 29 Знаряддя для обробітку ґрунту працює слідуючим шляхом при русі по полю лемеші 5 підрізають шар ґрунту і попередньо його кришать Далі підрізані шари фунту поступають на сепаруючу решітку 7 В залежності від фізичних властивостей ґрунту та швидкості руху трактора в редукторі 16 приводі роторних робочих органів 8 установлюють таке передаточне число, яке забезпечує найкращу продуктивність При цьому енергія від редуктора 18 вала відбору потужності трактора через карданний вал 17, редуктор 16 приводу роторних робочих органів 8, ведучий вал Ю т а запобіжні муфти 11 передається на роторні робочі органи 8 При обертанні роторних робочих органів 8 їхні ножі 9, своїми робочими поверхнями 19 надавлюють на 50839 поверхню грудок, що лежать на решітці 7, із зусиллями, які призводять до разламування цих грудок Обертання роторних робочих органів 8 проводиться в одному напрямі з обертанням опорокопіювальних коліс Робоча поверхня 19 ножів 9 виконана таким чином, що спершу и початок 20, який знаходиться найближче до осі 22 роторних робочих органів 8 контактує з поверхнею ґрунту, а потім із заглибленням в ґрунт ножів 9 з грудками контактує наступна частина робочої поверхні І так безперервно аж до кінця 21 цієї робочої поверхні 19 Ножі 9 роторних робочих органів 8 кришать та здрібнюють підрізаний шар, перетрушують його, а на виході із ґрунту переміщують великі грудки наверх ведучого валу 10 і призупинює своє обертання до моменту, доки кінець 21 робочої поверхні 19 цього ножа 9 не просунеться за камінець Кутовий виріз 29 на КІНЦІ робочої поверхні 19 кожного ножа 9 забезпечує в залежності від фізичних властивостей фунту необхідний кут різання, який, в свою чергу забезпечує найефективніше витягування корінців багаторічних бур'янів Так як в основу подріблення грудок покладено принцип дії клину, то зусилля на розламування грудок буде найменшим серед можливих технічних вирішень А це зумовлює те, що енергія, яка від редуктора 18 валу відбору потужності трактора підводиться до роторних робочих органів 8 для подріблення ґрунту, також буде найменшою серед можливих технічних вирішень, тобто підвищиться коефіцієнт корисної дії знаряддя для обробітку ґрунту і, як результат цьому, підвищиться продуктивність праці Бібліографічний список 1 Патент України 19584А Знаряддя для обробітку ґрунту Автори Пащенко В Ф , Медведев В В , Здріблені грудки просипаються між прутками сепаруючих решіток 7, а здорові, які не піддалися розбиванню, переміщуються по ній та викидаються на поверхню поля Таким чином, підрізаний шар фунту дуже добре кришиться, ґрунт розподіляється по фракціям з утворенням на поверхні великогрудкового шару Якщо попадається камінець під любою частиною робочої поверхні 19 ножа 9, який не дає можливості обертатись роторному робочому органові 8, то спрацьовують запобіжні муфти 11 При цьому даний роторний робочий орган 8 відключається від Слободюк П І та ІНШІ Опубл БІ № 6 від 25 1297 р 2 Заявка № 99084727 від 19 08 99 р Знаряддя для обробітку ґрунту Автори Нечуйвітер Л І , Тернюк М Е , Боженар В Я , Пащенко В Ф та ІНШІ Фіг 1 Фіг.2 50839 Фіг З Фіг 4 8 Фіг.5 Фіг 6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
