Гідроімпульсний пристрій

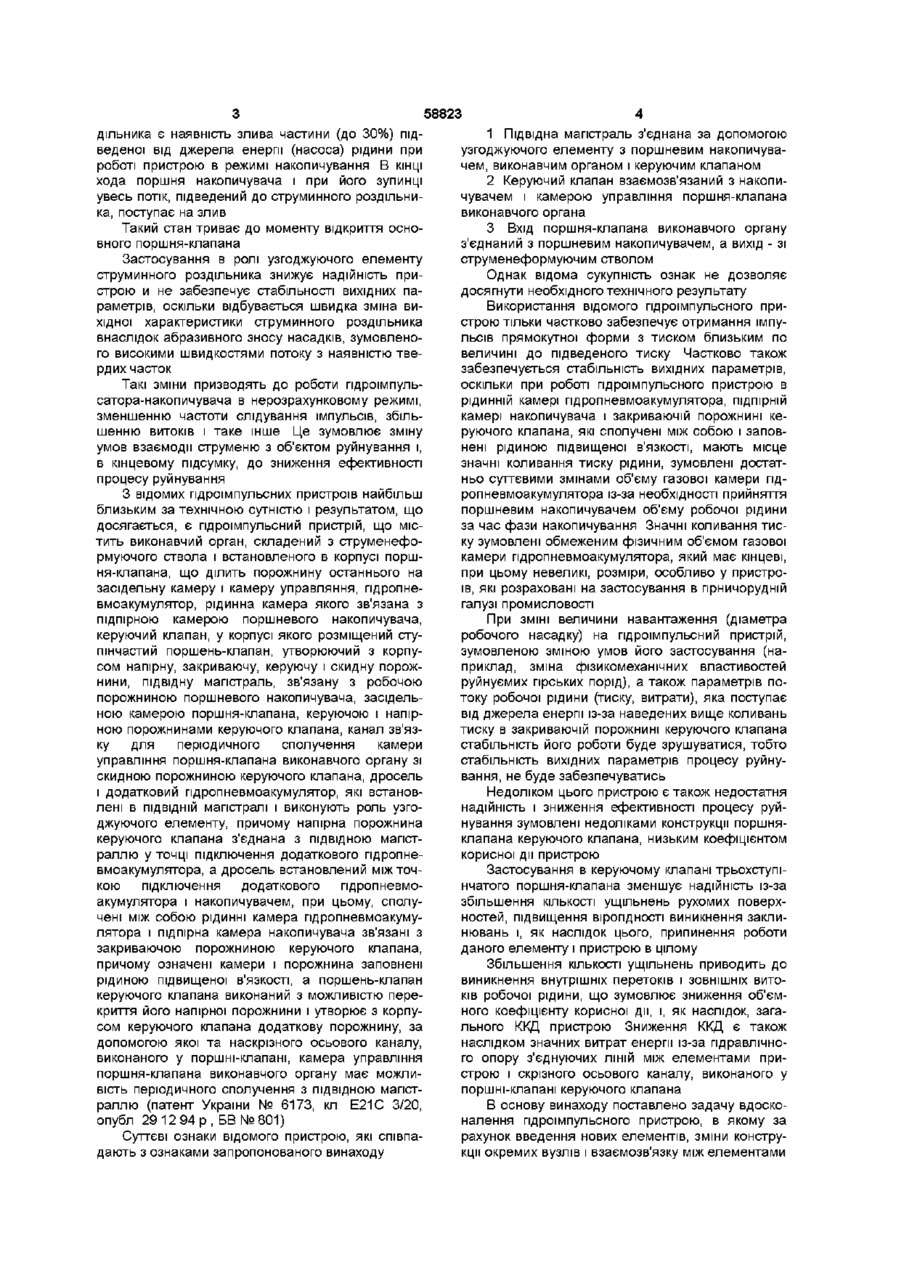

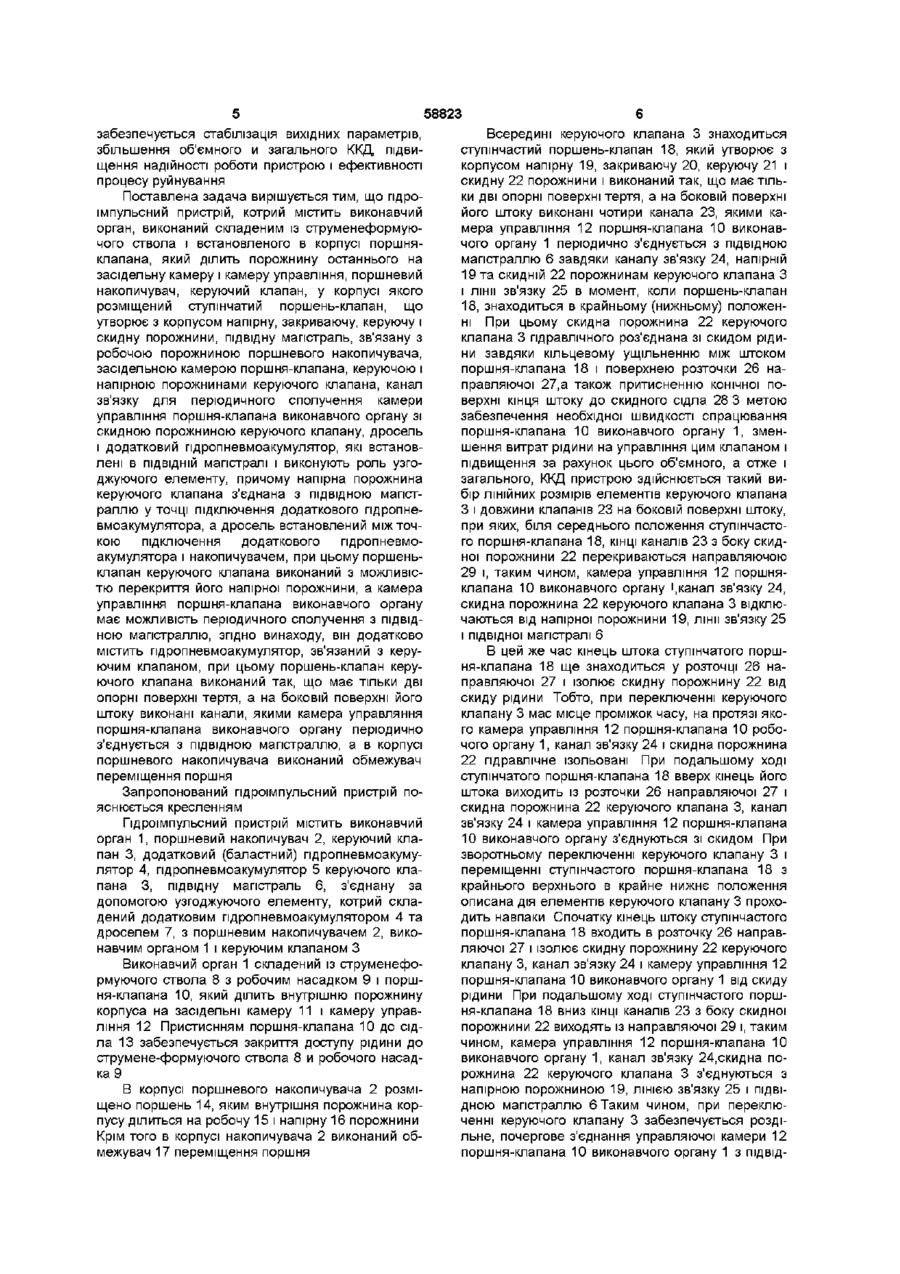

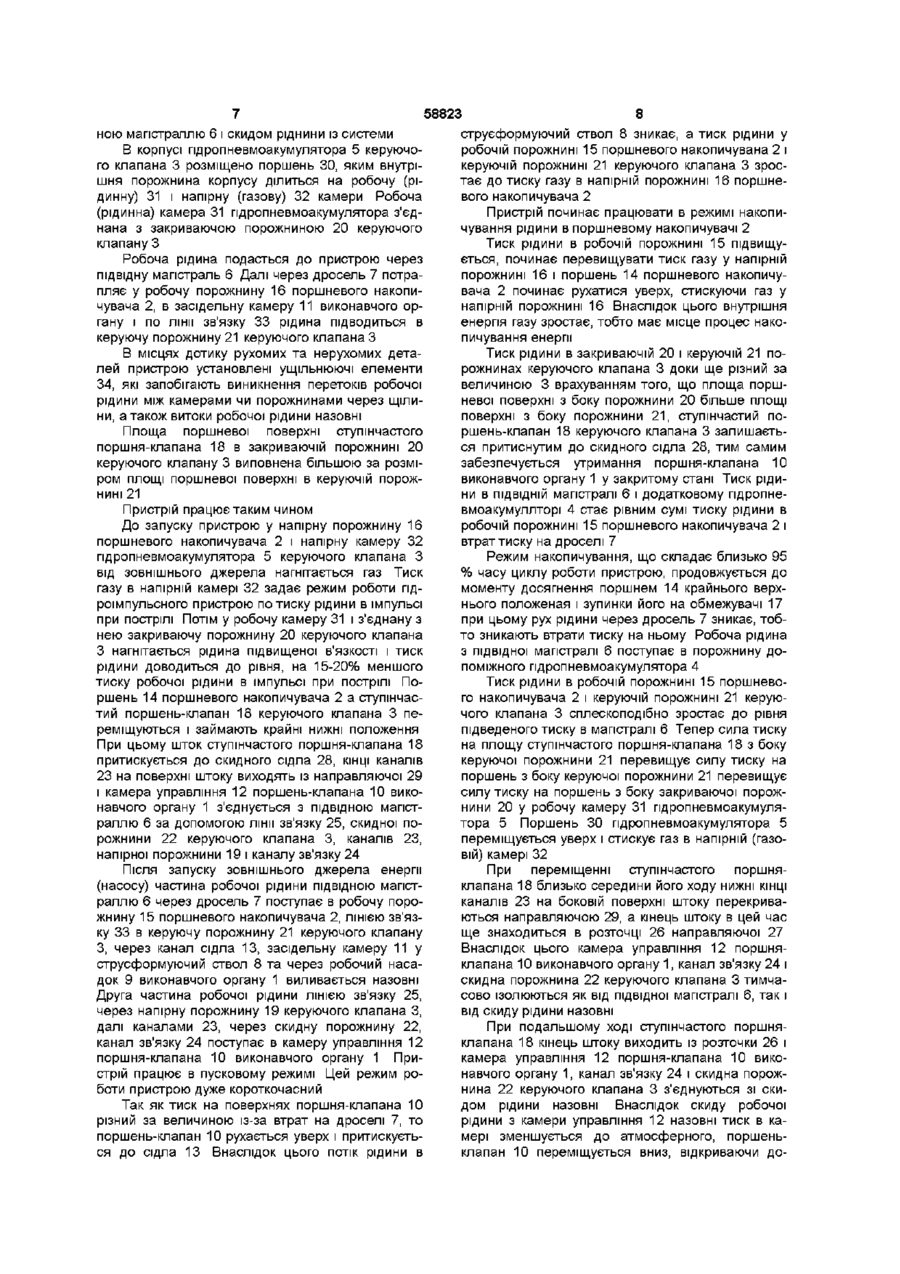

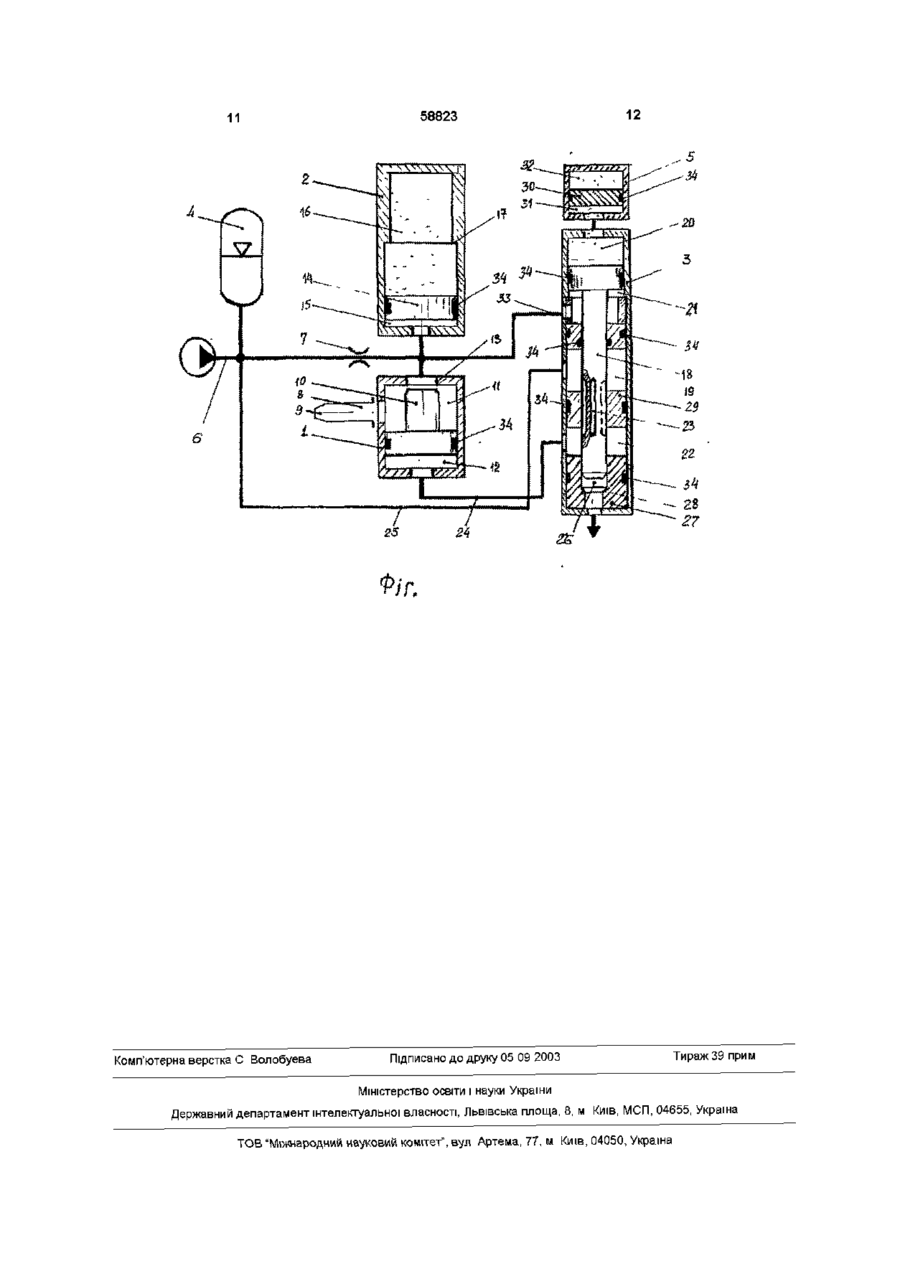

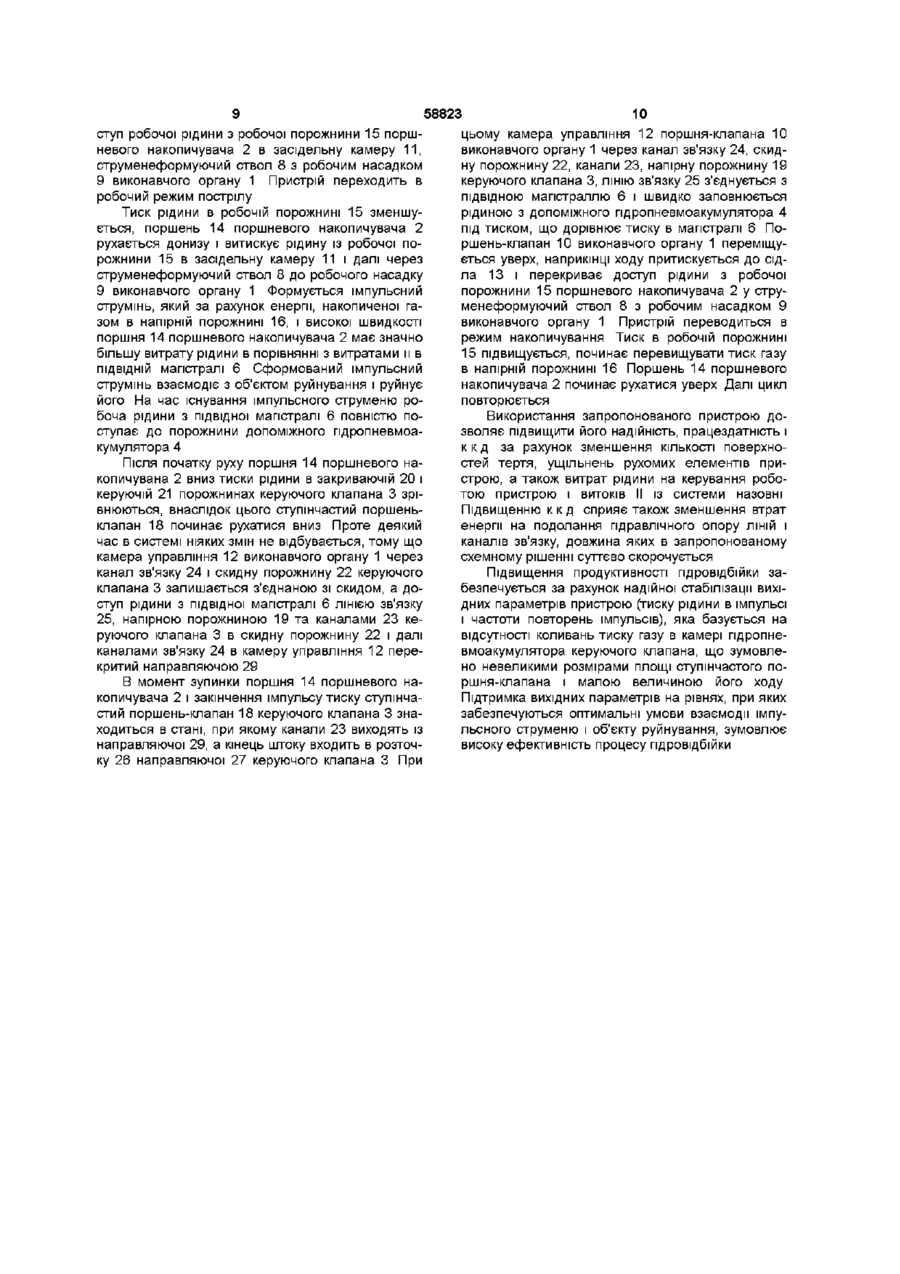

Гідроімпульсний пристрій, що містить виконавчий орган, виконаний складеним із струменеформуючого ствола і встановленого в корпусі поршня-клапана, який ділить порожнину останнього на засідельну камеру і камеру управління, поршневий накопичувач, керуючий клапан, у корпусі якого розміщений ступінчастий поршень-клапан, що утворює з корпусом напірну, закривальну, керуючу і скидну порожнини, підвідну магістраль, зв'язану з робочою порожниною поршневого накопичувача, засідельною камерою поршня-клапана, керуючою і напірною порожнинами керуючого кла пана, канал звязку для періодичного сполучення камери управління поршня-клапана виконавчого органу зі скидною порожниною керуючого клапана, дросель і додатковий пдропневмоакумулятор, які встановлені в ПІДВІДНІЙ магістралі і виконують роль узгоджуючого елементу, причому напірна порожнина керуючого клапана з'єднана з ПІДВІДНОЮ магістраллю у точці підключення додаткового пдропневмоакумулятора, а дросель встановлений між точкою підключення додаткового пдропневмоакумулятора і накопичувачем, при цьому поршеньклапан керуючого клапана виконаний з можливістю перекриття його напірної порожнини, а камера управління поршня-клапана виконавчого органу має можливість періодичного сполучення з ПІДВІДНОЮ магістраллю, який відрізняється тим, що він додатково містить пдропневмоакумулятор, зв'язаний з керуючим клапаном, при цьому поршеньклапан керуючого клапана виконаний так, що має тільки дві опорні поверхні тертя, а на боковій поверхні його штока виконані канали, якими камера управління поршня-клапана виконавчого органу періодично з'єднується з ПІДВІДНОЮ магістраллю, а в корпусі поршневого накопичувача виконаний обмежувач переміщення поршня ГО Винахід відноситься до гідроімпульсної техніки і може бути використаний у гірничорудній, металургійній, енергетичній, машинобудівний галузях промисловості, в гідротехнічному будівництві для руйнування гірничих порід, вугілля, шлаку або окалини імпульсним струменем води високого тиску Відомий пдроімпульсатор-накопичувач, що містить основний поршень-клапан із камерою управління і засідельною камерою, з'єднаною зі стволом, пдропневмоакумулятор, струминний роздільник, підвідну магістраль, керуючий поршень-клапан, запоршнева порожнина якого з'єднана з пдропневмоакумулятором, керуюча порожнина - зі струминним роздільником, штокова порожнина - із засідельною камерою основного поршня-клапана, а засідельний простір - із каме рою управління основного поршня-клапана В робочу порожнину пдропневмоакамулятора і зв'язані з нею камеру управління основного поршняклапана, запоршневу порожнину допоміжного поршня-клапана подається рідина від зовнішнього (постійно ДІЮЧОГО) джерела (гидроимпульсаторнакопитель, а с №1405387, кл Е21С25/60, 1986р) Недоліками відомого пристрою є мала надійність і суттєве зниження ефективності процесу руйнування, які зумовлені недоліками конструкції складових елементів, низьким коефіцієнтом корисної дії (ККД) і нестабільністю вихідних параметрів Низький ККД пристрою в цілому зумовлений використанням в ролі узгоджуючого елементу струминного роздільника Особливістю функціювання струминного роз 00 00 Ю 58823 дільника є наявність злива частини (до 30%) підведеної від джерела енергії (насоса) рідини при роботі пристрою в режимі накопичування В КІНЦІ хода поршня накопичувача і при його зупинці увесь потік, підведений до струминного роздільника, поступає на злив Такий стан триває до моменту відкриття основного поршня-клапана Застосування в ролі узгоджуючого елементу струминного роздільника знижує надійність пристрою и не забезпечує стабільності вихідних параметрів, оскільки відбувається швидка зміна вихідної характеристики струминного роздільника внаслідок абразивного зносу насадків, зумовленого високими швидкостями потоку з наявністю твердих часток Такі зміни призводять до роботи пдроімпульсатора-накопичувача в нерозрахунковому режимі, зменшенню частоти слідування імпульсів, збільшенню витоків і таке інше Це зумовлює зміну умов взаємодії струменю з об'єктом руйнування і, в кінцевому підсумку, до зниження ефективності процесу руйнування З відомих гідроімпульсних пристроїв найбільш близьким за технічною сутністю і результатом, що досягається, є гідроімпульсний пристрій, що містить виконавчий орган, складений з струменеформуючого ствола і встановленого в корпусі поршня-клапана, що ділить порожнину останнього на засідельну камеру і камеру управляння, пдропневмоакумулятор, рідинна камера якого зв'язана з підпірною камерою поршневого накопичувача, керуючий клапан, у корпусі якого розміщений ступінчастий поршень-клапан, утворюючий з корпусом напірну, закриваючу, керуючу і скидну порожнини, підвідну магістраль, зв'язану з робочою порожниною поршневого накопичувача, засідельною камерою поршня-клапана, керуючою і напірною порожнинами керуючого клапана, канал зв'язку для періодичного сполучення камери управління поршня-клапана виконавчого органу зі скидною порожниною керуючого клапана, дросель і додатковий пдропневмоакумулятор, які встановлені в ПІДВІДНІЙ магістралі і виконують роль узгоджуючого елементу, причому напірна порожнина керуючого клапана з'єднана з ПІДВІДНОЮ магістраллю у точці підключення додаткового пдропневмоакумулятора, а дросель встановлений між точкою підключення додаткового пдропневмоакумулятора і накопичувачем, при цьому, сполучені між собою рідинні камера пдропневмоакумулятора і підпірна камера накопичувача зв'язані з закриваючою порожниною керуючого клапана, причому означені камери і порожнина заповнені рідиною підвищеної в'язкості, а поршень-клапан керуючого клапана виконаний з можливістю перекриття його напірної порожнини і утворює з корпусом керуючого клапана додаткову порожнину, за допомогою якої та наскрізного осьового каналу, виконаного у поршні-клапані, камера управління поршня-клапана виконавчого органу має можливість періодичного сполучення з ПІДВІДНОЮ магістраллю (патент України № 6173, кл Е21С 3/20, опубл 2 9 1 2 9 4 р . БВ№801) Суттєві ознаки відомого пристрою, які співпадають з ознаками запропонованого винаходу 1 Підвідна магістраль з'єднана за допомогою узгоджуючого елементу з поршневим накопичувачем, виконавчим органом і керуючим клапаном 2 Керуючий клапан взаємозв'язаний з накопичувачем і камерою управління поршня-клапана виконавчого органа 3 Вхід поршня-клапана виконавчого органу з'єднаний з поршневим накопичувачем, а вихід - зі струменеформуючим стволом Однак відома сукупність ознак не дозволяє досягнути необхідного технічного результату Використання відомого гідроімпульсного пристрою тільки частково забезпечує отримання імпульсів прямокутної форми з тиском близьким по величині до підведеного тиску Частково також забезпечується стабільність вихідних параметрів, оскільки при роботі гідроімпульсного пристрою в рідинній камері пдропневмоакумулятора, підпірній камері накопичувача і закриваючій порожнині керуючого клапана, які сполучені між собою і заповнені рідиною підвищеної в'язкості, мають місце значні коливання тиску рідини, зумовлені достатньо суттєвими змінами об'єму газової камери пдропневмоакумулятора із-за необхідності прийняття поршневим накопичувачем об'єму робочої рідини за час фази накопичування Значні коливання тиску зумовлені обмеженим фізичним об'ємом газової камери пдропневмоакумулятора, який має кінцеві, при цьому невеликі, розміри, особливо у пристроїв, які розраховані на застосування в гірничорудній галузі промисловості При ЗМІНІ величини навантаження (діаметра робочого насадку) на гідроімпульсний пристрій, зумовленою зміною умов його застосування (наприклад, зміна фізикомеханічних властивостей руйнуємих гірських порід), а також параметрів потоку робочої рідини (тиску, витрати), яка поступає від джерела енергії із-за наведених вище коливань тиску в закриваючій порожнині керуючого клапана стабільність його роботи буде зрушуватися, тобто стабільність вихідних параметрів процесу руйнування, не буде забезпечуватись Недоліком цього пристрою є також недостатня надійність і зниження ефективності процесу руйнування зумовлені недоліками конструкції поршняклапана керуючого клапана, низьким коефіцієнтом корисної дії пристрою Застосування в керуючому клапані трьохступінчатого поршня-клапана зменшує надійність із-за збільшення КІЛЬКОСТІ ущільнень рухомих поверхностей, підвищення вірогідності виникнення заклинювань і, як наслідок цього, припинення роботи даного елементу і пристрою в цілому Збільшення КІЛЬКОСТІ ущільнень приводить до виникнення внутрішніх перетоків і ЗОВНІШНІХ витоків робочої рідини, що зумовлює зниження об'ємного коефіцієнту корисної дії, і, як наслідок, загального ККД пристрою Зниження ККД є також наслідком значних витрат енергії із-за гідравлічного опору з'єднуючих ЛІНІЙ між елементами пристрою і скрізного осьового каналу, виконаного у поршні-клапані керуючого клапана В основу винаходу поставлено задачу вдосконалення гідроімпульсного пристрою, в якому за рахунок введення нових елементів, зміни конструкції окремих вузлів і взаємозв'язку між елементами 58823 забезпечується стабілізація вихідних параметрів, збільшення об'ємного и загального ККД, підвищення надійності роботи пристрою і ефективності процесу руйнування Поставлена задача вирішується тим, що гідроімпульсний пристрій, котрий містить виконавчий орган, виконаний складеним із струменеформуючого ствола і встановленого в корпусі поршняклапана, який ділить порожнину останнього на засідельну камеру і камеру управління, поршневий накопичувач, керуючий клапан, у корпусі якого розміщений ступінчатий поршень-клапан, що утворює з корпусом напірну, закриваючу, керуючу і скидну порожнини, підвідну магістраль, зв'язану з робочою порожниною поршневого накопичувача, засідельною камерою поршня-клапана, керуючою і напірною порожнинами керуючого клапана, канал зв'язку для періодичного сполучення камери управління поршня-клапана виконавчого органу зі скидною порожниною керуючого клапану, дросель і додатковий пдропневмоакумулятор, які встановлені в ПІДВІДНІЙ магістралі і виконують роль узгоджуючого елементу, причому напірна порожнина керуючого клапана з'єднана з ПІДВІДНОЮ магістраллю у точці підключення додаткового пдропневмоакумулятора, а дросель встановлений між точкою підключення додаткового пдропневмоакумулятора і накопичувачем, при цьому поршеньклапан керуючого клапана виконаний з можливістю перекриття його напірної порожнини, а камера управління поршня-клапана виконавчого органу має можливість періодичного сполучення з ПІДВІДНОЮ магістраллю, згідно винаходу, він додатково містить пдропневмоакумулятор, зв'язаний з керуючим клапаном, при цьому поршень-клапан керуючого клапана виконаний так, що має тільки дві опорні поверхні тертя, а на боковій поверхні його штоку виконані канали, якими камера управляння поршня-клапана виконавчого органу періодично з'єднується з ПІДВІДНОЮ магістраллю, а в корпусі поршневого накопичувача виконаний обмежувач переміщення поршня Запропонований гідроімпульсний пристрій пояснюється кресленням Гідроімпульсний пристрій містить виконавчий орган 1, поршневий накопичувач 2, керуючий клапан 3, додатковий (баластний) пдропневмоакумулятор 4, пдропневмоакумулятор 5 керуючого клапана 3, підвідну магістраль 6, з'єднану за допомогою узгоджуючого елементу, котрий складений додатковим пдропневмоакумулятором 4 та дроселем 7, з поршневим накопичувачем 2, виконавчим органом 1 і керуючим клапаном З Виконавчий орган 1 складений із струменеформуючого ствола 8 з робочим насадком 9 і поршня-клапана 10, який ділить внутрішню порожнину корпуса на засідельні камеру 11 і камеру управління 12 Пристиснням поршня-клапана 10 до сідла 13 забезпечується закриття доступу рідини до струмене-формуючого ствола 8 и робочого насадка 9 В корпусі поршневого накопичувача 2 розміщено поршень 14, яким внутрішня порожнина корпусу ділиться на робочу 15 і напірну 16 порожнини Крім того в корпусі накопичувача 2 виконаний обмежувач 17 переміщення поршня Всередині керуючого клапана 3 знаходиться ступінчастий поршень-клапан 18, який утворює з корпусом напірну 19, закриваючу 20, керуючу 21 і скидну 22 порожнини і виконаний так, що має тільки дві опорні поверхні тертя, а на боковій поверхні його штоку виконані чотири канала 23, якими камера управління 12 поршня-клапана 10 виконавчого органу 1 періодично з'єднується з ПІДВІДНОЮ магістраллю 6 завдяки каналу зв'язку 24, напірній 19 та скидній 22 порожнинам керуючого клапана З і лінії зв'язку 25 в момент, коли поршень-клапан 18, знаходиться в крайньому (нижньому) положенні При цьому скидна порожнина 22 керуючого клапана 3 гідравлічного роз'єднана зі скидом рідини завдяки кільцевому ущільненню між штоком поршня-клапана 18 і поверхнею розточки 26 направляючої 27,а також притисненню конічної поверхні кінця штоку до скидного сідла 28 3 метою забезпечення необхідної швидкості спрацювання поршня-клапана 10 виконавчого органу 1, зменшення витрат рідини на управління цим клапаном і підвищення за рахунок цього об'ємного, а отже і загального, ККД пристрою здійснюється такий вибір ЛІНІЙНИХ розмірів елементів керуючого клапана З і довжини клапанів 23 на боковій поверхні штоку, при яких, біля середнього положення ступінчастого поршня-клапана 18, КІНЦІ каналів 23 з боку скидної порожнини 22 перекриваються направляючою 29 і, таким чином, камера управління 12 поршняклапана 10 виконавчого органу і,канал зв'язку 24, скидна порожнина 22 керуючого клапана 3 відключаються від напірної порожнини 19, лінії зв'язку 25 і підвідної магістралі 6 В цей же час кінець штока ступінчатого поршня-клапана 18 ще знаходиться у розточці 26 направляючої 27 і ізолює скидну порожнину 22 від скиду рідини Тобто, при переключенні керуючого клапану 3 мас місце проміжок часу, на протязі якого камера управління 12 поршня-клапана 10 робочого органу 1, канал зв'язку 24 і скидна порожнина 22 гідравлічне ізольовані При подальшому ході ступінчатого поршня-клапана 18 вверх кінець його штока виходить із розточки 26 направляючої 27 і скидна порожнина 22 керуючого клапана 3, канал зв'язку 24 і камера управління 12 поршня-клапана 10 виконавчого органу з'єднуються зі скидом При зворотньому переключенні керуючого клапану 3 і переміщенні ступінчастого поршня-клапана 18 з крайнього верхнього в крайнє нижнє положення описана дія елементів керуючого клапану 3 проходить навпаки Спочатку кінець штоку ступінчастого поршня-клапана 18 входить в розточку 26 направляючої 27 і ізолює скидну порожнину 22 керуючого клапану 3, канал зв'язку 24 і камеру управління 12 поршня-клапана 10 виконавчого органу 1 від скиду рідини При подальшому ході ступінчастого поршня-клапана 18 вниз КІНЦІ каналів 23 з боку скидної порожнини 22 виходять із направляючої 29 і, таким чином, камера управління 12 поршня-клапана 10 виконавчого органу 1, канал зв'язку 24,скидна порожнина 22 керуючого клапана 3 з'єднуються з напірною порожниною 19, ЛІНІЄЮ зв'язку 25 і ПІДВІДНОЮ магістраллю 6 Таким чином, при переключенні керуючого клапану 3 забезпечується роздільне, почергове з'єднання управляючої камери 12 поршня-клапана 10 виконавчого органу 1 з ПІДВІД 58823 ною магістраллю 6 і скидом ріднини із системи В корпусі пдропневмоакумулятора 5 керуючого клапана 3 розміщено поршень ЗО, яким внутрішня порожнина корпусу ділиться на робочу (рідинну) 31 і напірну (газову) 32 камери Робоча (рідинна) камера 31 пдропневмоакумулятора з'єднана з закриваючою порожниною 20 керуючого клапану З Робоча рідина подасться до пристрою через підвідну магістраль 6 Далі через дросель 7 потрапляє у робочу порожнину 16 поршневого накопичувача 2, в засідельну камеру 11 виконавчого органу і по лінії зв'язку 33 рідина підводиться в керуючу порожнину 21 керуючого клапана З В місцях дотику рухомих та нерухомих деталей пристрою установлені ущільнюючі елементи 34, які запобігають виникнення перетоків робочої рідини між камерами чи порожнинами через щілини, а також витоки робочої рідини назовні Площа поршневої поверхні ступінчастого поршня-клапана 18 в закриваючій порожнині 20 керуючого клапану 3 виповнена більшою за розміром площі поршневої поверхні в керуючій порожнині 21 Пристрій працює таким чином До запуску пристрою у напірну порожнину 16 поршневого накопичувача 2 і напірну камеру 32 пдропневмоакумулятора 5 керуючого клапана З від зовнішнього джерела нагнітається газ Тиск газу в напірній камері 32 задає режим роботи гідроімпульсного пристрою потиску рідини в імпульсі при пострілі Потім у робочу камеру 31 і з'єднану з нею закриваючу порожнину 20 керуючого клапана З нагнітається рідина підвищеної в'язкості і тиск рідини доводиться до рівня, на 15-20% меншого тиску робочої рідини в імпульсі при пострілі Поршень 14 поршневого накопичувача 2 а ступінчастий поршень-клапан 18 керуючого клапана 3 переміщуються і займають крайні нижні положення При цьому шток ступінчастого поршня-клапана 18 притискується до скидного сідла 28, КІНЦІ каналів 23 на поверхні штоку виходять із направляючої 29 і камера управління 12 поршень-клапана 10 виконавчого органу 1 з'єднується з ПІДВІДНОЮ магістраллю 6 за допомогою лінії зв'язку 25, скидної порожнини 22 керуючого клапана 3, каналів 23, напірної порожнини 19 і каналу зв'язку 24 Після запуску зовнішнього джерела енергії (насосу) частина робочої рідини ПІДВІДНОЮ магістраллю 6 через дросель 7 поступає в робочу порожнину 15 поршневого накопичувача 2, ЛІНІЄЮ зв'язку 33 в керуючу порожнину 21 керуючого клапану З, через канал сідла 13, засідельну камеру 11 у струсформуючий ствол 8 та через робочий насадок 9 виконавчого органу 1 виливається назовні Друга частина робочої рідини ЛІНІЄЮ зв'язку 25, через напірну порожнину 19 керуючого клапана З, далі каналами 23, через скидну порожнину 22, канал зв'язку 24 поступає в камеру управління 12 поршня-клапана 10 виконавчого органу 1 Пристрій працює в пусковому режимі Цей режим роботи пристрою дуже короткочасний Так як тиск на поверхнях поршня-клапана 10 різний за величиною із-за втрат на дроселі 7, то поршень-клапан 10 рухається уверх і притискується до сідла 13 Внаслідок цього потік рідини в 8 струєформуючий ствол 8 зникає, а тиск рідини у робочій порожнині 15 поршневого накопичувана 2 і керуючій порожнині 21 керуючого клапана 3 зростає до тиску газу в напірній порожнині 16 поршневого накопичувача 2 Пристрій починає працювати в режимі накопичування рідини в поршневому накопичувачі 2 Тиск рідини в робочій порожнині 15 підвищується, починає перевищувати тиск газу у напірній порожнині 16 і поршень 14 поршневого накопичувача 2 починає рухатися уверх, стискуючи газ у напірній порожнині 16 Внаслідок цього внутрішня енергія газу зростає, тобто має місце процес накопичування енергії Тиск рідини в закриваючій 20 і керуючій 21 порожнинах керуючого клапана 3 доки ще різний за величиною 3 врахуванням того, що площа поршневої поверхні з боку порожнини 20 більше площі поверхні з боку порожнини 21, ступінчастий поршень-клапан 18 керуючого клапана 3 залишається притиснутим до скидного сідла 28, тим самим забезпечується утримання поршня-клапана 10 виконавчого органу 1 у закритому стані Тиск рідини в ПІДВІДНІЙ магістралі 6 і додатковому пдропневмоакумуллторі 4 стає рівним сумі тиску рідини в робочій порожнині 15 поршневого накопичувача 2 і втрат тиску на дроселі 7 Режим накопичування, що складає близько 95 % часу циклу роботи пристрою, продовжується до моменту досягнення поршнем 14 крайнього верхнього положеная і зупинки його на обмежувачі 17 при цьому рух рідини через дросель 7 зникає, тобто зникають втрати тиску на ньому Робоча рідина з підвідної магістралі 6 поступає в порожнину допоміжного пдропневмоакумулятора 4 Тиск рідини в робочій порожнині 15 поршневого накопичувача 2 і керуючій порожнині 21 керуючого клапана 3 сплескоподібно зростає до рівня підведеного тиску в магістралі 6 Тепер сила тиску на площу ступінчастого поршня-клапана 18 з боку керуючої порожнини 21 перевищує силу тиску на поршень з боку керуючої порожнини 21 перевищує силу тиску на поршень з боку закриваючої порожнини 20 у робочу камеру 31 пдропневмоакумулятора 5 Поршень ЗО пдропневмоакумулятора 5 переміщується уверх і стискує газ в напірній (газовій) камері 32 При переміщенні ступінчастого поршняклапана 18 близько середини його ходу нижні КІНЦІ каналів 23 на боковій поверхні штоку перекриваються направляючою 29, а кінець штоку в цей час ще знаходиться в розточці 26 направляючої 27 Внаслідок цього камера управління 12 поршняклапана 10 виконавчого органу 1, канал зв'язку 24 і скидна порожнина 22 керуючого клапана 3 тимчасово ізолюються як від підвідної магістралі 6, так і від скиду рідини назовні При подальшому ході ступінчастого поршняклапана 18 кінець штоку виходить із розточки 26 і камера управління 12 поршня-клапана 10 виконавчого органу 1, канал зв'язку 24 і скидна порожнина 22 керуючого клапана 3 з'єднуються зі скидом рідини назовні Внаслідок скиду робочої рідини з камери управління 12 назовні тиск в камері зменшується до атмосферного, поршеньклапан 10 переміщується вниз, відкриваючи до 58823 ступ робочої рідини з робочої порожнини 15 поршневого накопичувача 2 в засідельну камеру 11, струменеформуючии ствол 8 з робочим насадком 9 виконавчого органу 1 Пристрій переходить в робочий режим пострілу Тиск рідини в робочій порожнині 15 зменшується, поршень 14 поршневого накопичувача 2 рухається донизу і витискує рідину із робочої порожнини 15 в засідельну камеру 11 і далі через струменеформуючии ствол 8 до робочого насадку 9 виконавчого органу 1 Формується імпульсний струмінь, який за рахунок енергії, накопиченої газом в напірній порожнині 16, і високої швидкості поршня 14 поршневого накопичувача 2 має значно більшу витрату рідини в порівнянні з витратами и в ПІДВІДНІЙ магістралі 6 Сформований імпульсний струмінь взаємодіє з об'єктом руйнування і руйнує його На час існування імпульсного струменю робоча рідини з підвідної магістралі 6 повністю поступає до порожнини допоміжного пдропневмоакумулятора 4 Після початку руху поршня 14 поршневого накопичувана 2 вниз тиски рідини в закриваючій 20 і керуючій 21 порожнинах керуючого клапана 3 зрівнюються, внаслідок цього ступінчастий поршеньклапан 18 починає рухатися вниз Проте деякий час в системі ніяких змін не відбувається, тому що камера управління 12 виконавчого органу 1 через канал зв'язку 24 і скидну порожнину 22 керуючого клапана 3 залишається з'єднаною зі скидом, а доступ рідини з підвідної магістралі 6 ЛІНІЄЮ зв'язку 25, напірною порожниною 19 та каналами 23 керуючого клапана 3 в скидну порожнину 22 і далі каналами зв'язку 24 в камеру управління 12 перекритий направляючою 29 В момент зупинки поршня 14 поршневого накопичувача 2 і закінчення імпульсу тиску ступінчастийпоршень-клапан 18 керуючого клапана 3 знаходиться в стані, при якому канали 23 виходять із направляючої 29, а кінець штоку входить в розточку 26 направляючої 27 керуючого клапана 3 При 10 цьому камера управління 12 поршня-клапана 10 виконавчого органу 1 через канал зв'язку 24, скидну порожнину 22, канали 23, напірну порожнину 19 керуючого клапана 3, ЛІНІЮ зв'язку 25 з'єднується з ПІДВІДНОЮ магістраллю 6 і швидко заповнюється рідиною з допоміжного пдропневмоакумулятора 4 під тиском, що дорівнює тиску в магістралі 6 Поршень-клапан 10 виконавчого органу 1 переміщується уверх, наприкінці ходу притискується до сідла 13 і перекриває доступ рідини з робочої порожнини 15 поршневого накопичувача 2 у струменеформуючии ствол 8 з робочим насадком 9 виконавчого органу 1 Пристрій переводиться в режим накопичування Тиск в робочій порожнині 15 підвищується, починає перевищувати тиск газу в напірній порожнині 16 Поршень 14 поршневого накопичувача 2 починає рухатися уверх Далі цикл повторюється Використання запропонованого пристрою дозволяє підвищити його надійність, працездатність і к к д за рахунок зменшення КІЛЬКОСТІ поверхностей тертя, ущільнень рухомих елементів пристрою, а також витрат рідини на керування роботою пристрою і витоків II із системи назовні Підвищенню к к д сприяє також зменшення втрат енергії на подолання гідравлічного опору ЛІНІЙ І каналів зв'язку, довжина яких в запропонованому схемному рішенні суттєво скорочується Підвищення продуктивності пдровідбійки забезпечується за рахунок надійної стабілізації вихідних параметрів пристрою (тиску рідини в імпульсі і частоти повторень імпульсів), яка базується на відсутності коливань тиску газу в камері пдропневмоакумулятора керуючого клапана, що зумовлено невеликими розмірами площі ступінчастого поршня-клапана і малою величиною його ходу Підтримка вихідних параметрів на рівнях, при яких забезпечуються оптимальні умови взаємодії імпульсного струменю і об'єкту руйнування, зумовлює високу ефективність процесу пдровідбійки 11 58823 12 Ріг. Комп'ютерна верстка С Волобуева Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
