Регулятор тиску

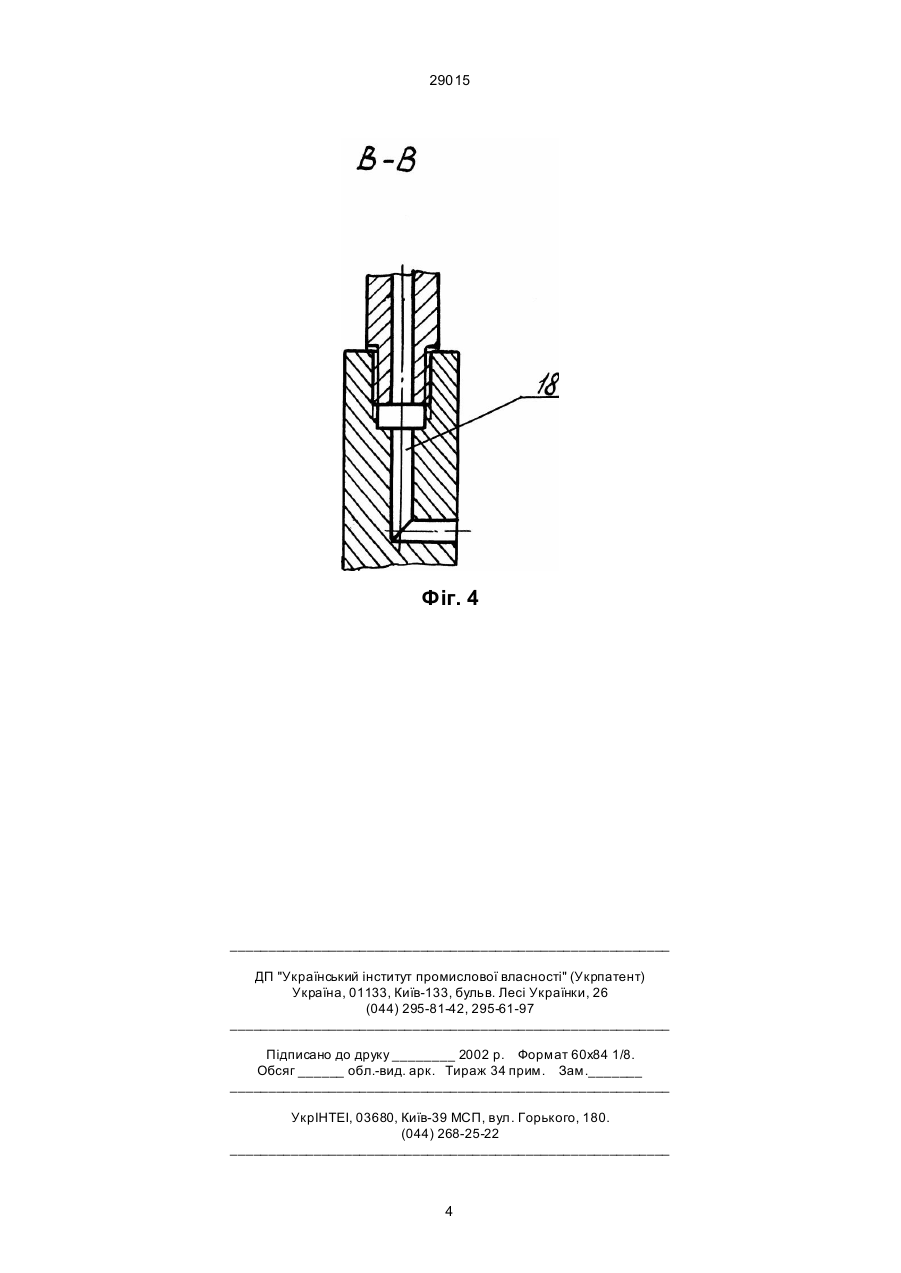

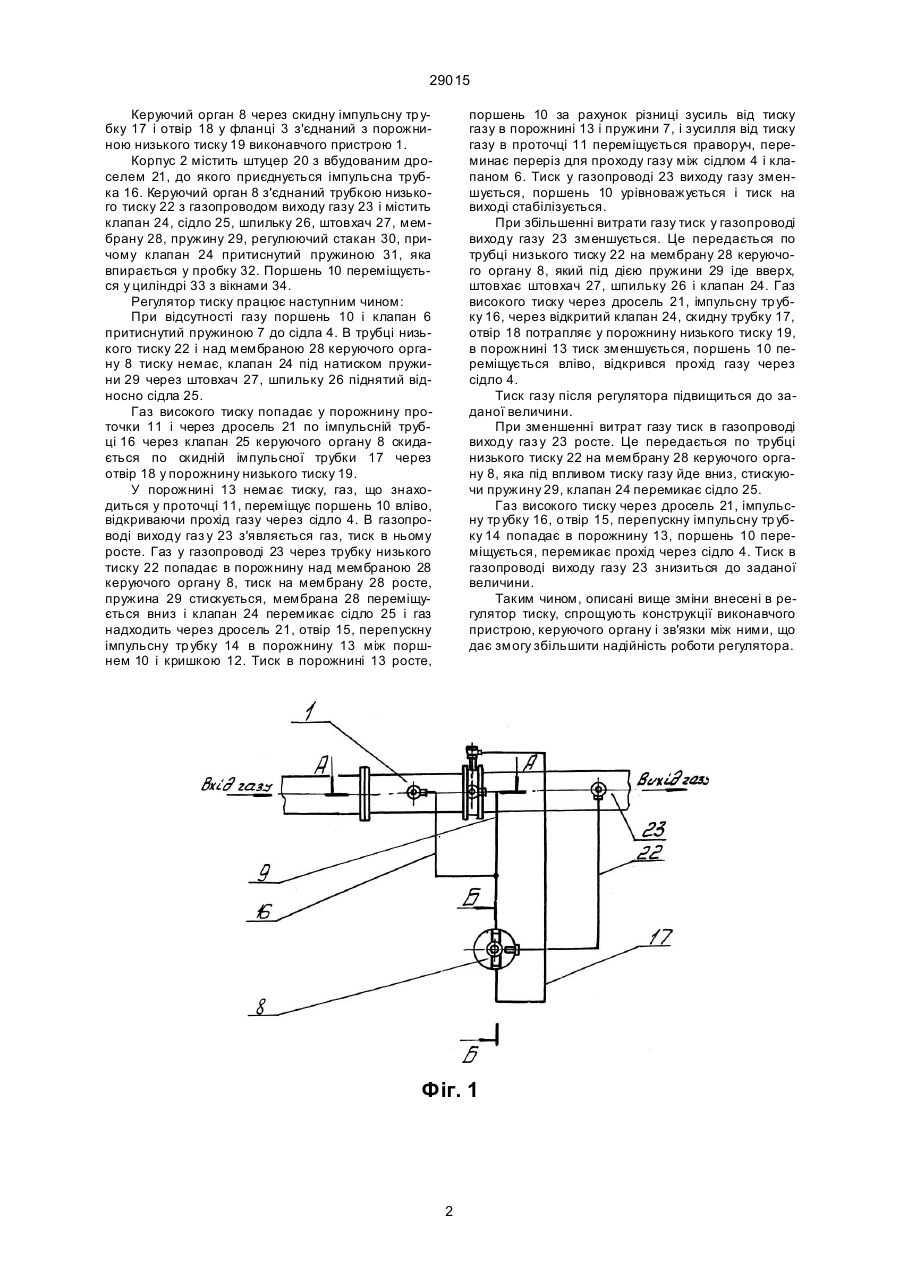

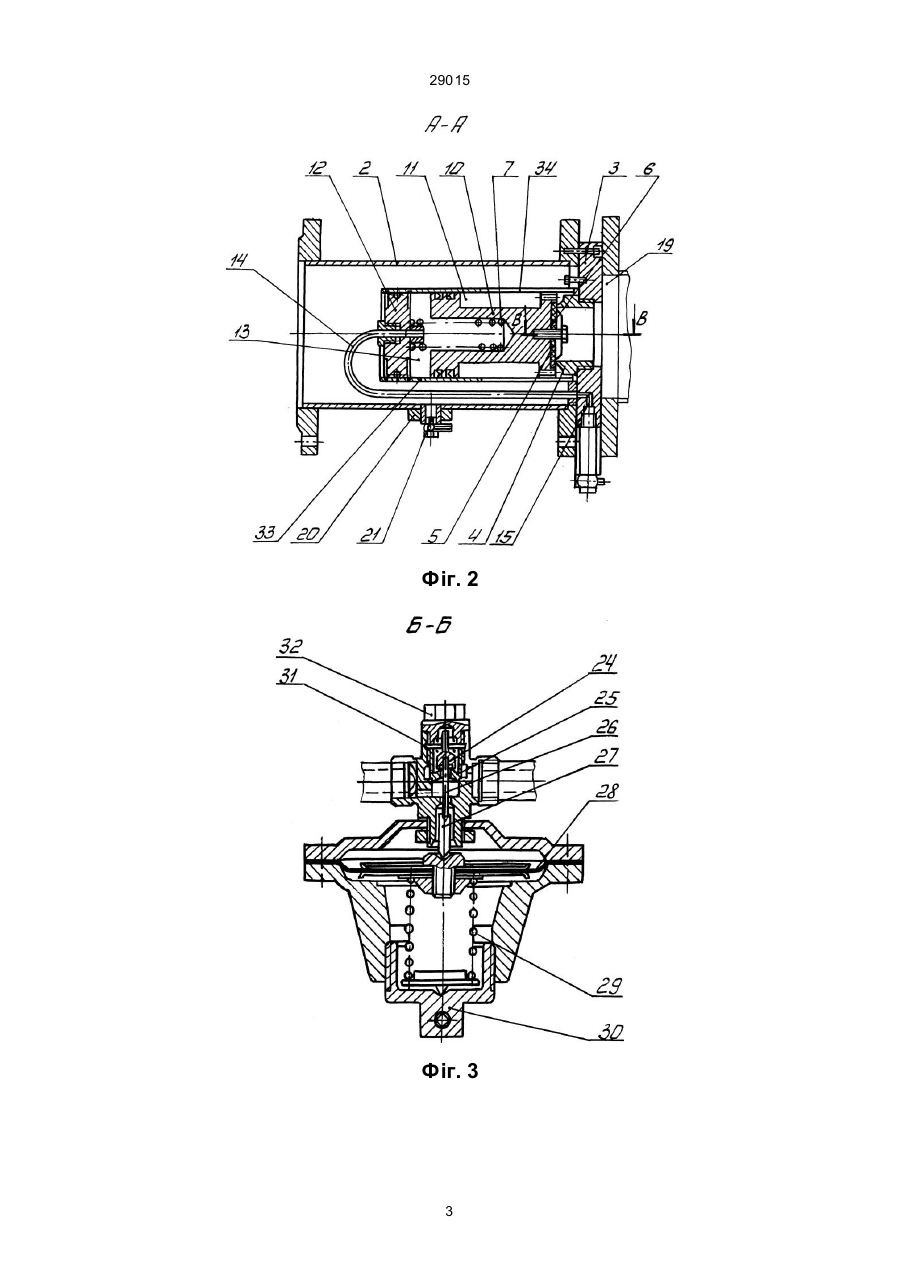

Регулятор тиску, що містить виконавчий пристрій, який складається із корпусу з фланцем з отворами і сідлом, затвору з клапаном і пружиною, керуючий орган і імпульсні трубки, що з'єднують їх, який відрізняється тим, що затвор виконаний у вигляді поршня з проточкою і поміщений в циліндричний корпус з кришкою, причому між кришкою і поршнем існує простір, який через перепускну імпульсну трубку, установлену в кришці, отвір в фланці корпусу виконавчого пристрою, подавальну імпульсну трубк у, з'єднаний з керуючим органом, який через скидну імпульсну трубку з'єднаний з порожниною низького тиску виконавчого пристрою. (19) (21) 97125812 (22) 04.12.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Шелудченко Володимир Ілліч, Пшеничний Георгій Іванович, Гайдуков Валерій Федорович, Нікитовський Валентин Григорович, Ларченко Валентин Андрійович, Клімович Микола Федорович, Кутуков Едуард Євгенович, Масс Микола Степанович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ І ТЕХНОЛОГІЧНИЙ ІНСТИТУТ "ГАЗОАПАРАТ" 29015 Керуючий орган 8 через скидну імпульсну тр убку 17 і отвір 18 у фланці 3 з'єднаний з порожниною низького тиску 19 виконавчого пристрою 1. Корпус 2 містить штуцер 20 з вбудованим дроселем 21, до якого приєднується імпульсна трубка 16. Керуючий орган 8 з'єднаний трубкою низького тиску 22 з газопроводом виходу газу 23 і містить клапан 24, сідло 25, шпильку 26, штовхач 27, мембрану 28, пружину 29, регулюючий стакан 30, причому клапан 24 притиснутий пружиною 31, яка впирається у пробку 32. Поршень 10 переміщується у циліндрі 33 з вікнами 34. Регулятор тиску працює наступним чином: При відсутності газу поршень 10 і клапан 6 притиснутий пружиною 7 до сідла 4. В трубці низького тиску 22 і над мембраною 28 керуючого органу 8 тиску немає, клапан 24 під натиском пружини 29 через штовхач 27, шпильку 26 піднятий відносно сідла 25. Газ високого тиску попадає у порожнину проточки 11 і через дросель 21 по імпульсній трубці 16 через клапан 25 керуючого органу 8 скидається по скидній імпульсної трубки 17 через отвір 18 у порожнину низького тиску 19. У порожнині 13 немає тиску, газ, що знаходиться у проточці 11, переміщує поршень 10 вліво, відкриваючи прохід газу через сідло 4. В газопроводі виходу газ у 23 з'являється газ, тиск в ньому росте. Газ у газопроводі 23 через трубку низького тиску 22 попадає в порожнину над мембраною 28 керуючого органу 8, тиск на мембрану 28 росте, пружина 29 стискується, мембрана 28 переміщується вниз і клапан 24 перемикає сідло 25 і газ надходить через дросель 21, отвір 15, перепускну імпульсну тр убку 14 в порожнину 13 між поршнем 10 і кришкою 12. Тиск в порожнині 13 росте, поршень 10 за рахунок різниці зусиль від тиску газу в порожнині 13 і пружини 7, і зусилля від тиску газу в проточці 11 переміщується праворуч, переминає переріз для проходу газу між сідлом 4 і клапаном 6. Тиск у газопроводі 23 виходу газу зменшується, поршень 10 урівноважується і тиск на виході стабілізується. При збільшенні витрати газу тиск у газопроводі виходу газу 23 зменшується. Це передається по трубці низького тиску 22 на мембрану 28 керуючого органу 8, який під дією пружини 29 іде вверх, штовхає штовхач 27, шпильку 26 і клапан 24. Газ високого тиску через дросель 21, імпульсну тр убку 16, через відкритий клапан 24, скидну трубку 17, отвір 18 потрапляє у порожнину низького тиску 19, в порожнині 13 тиск зменшується, поршень 10 переміщується вліво, відкрився прохід газу через сідло 4. Тиск газу після регулятора підвищиться до заданої величини. При зменшенні витрат газу тиск в газопроводі виходу газ у 23 росте. Це передається по трубці низького тиску 22 на мембрану 28 керуючого органу 8, яка під впливом тиску газу йде вниз, стискуючи пружину 29, клапан 24 перемикає сідло 25. Газ високого тиску через дросель 21, імпульсну тр убку 16, о твір 15, перепускну імпульсну тр убку 14 попадає в порожнину 13, поршень 10 переміщується, перемикає прохід через сідло 4. Тиск в газопроводі виходу газу 23 знизиться до заданої величини. Таким чином, описані вище зміни внесені в регулятор тиску, спрощують конструкції виконавчого пристрою, керуючого органу і зв'язки між ними, що дає змогу збільшити надійність роботи регулятора. Фіг. 1 2 29015 Фіг. 2 Фіг. 3 3 29015 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
