Побутова швейна машина зигзагоподібного стібка

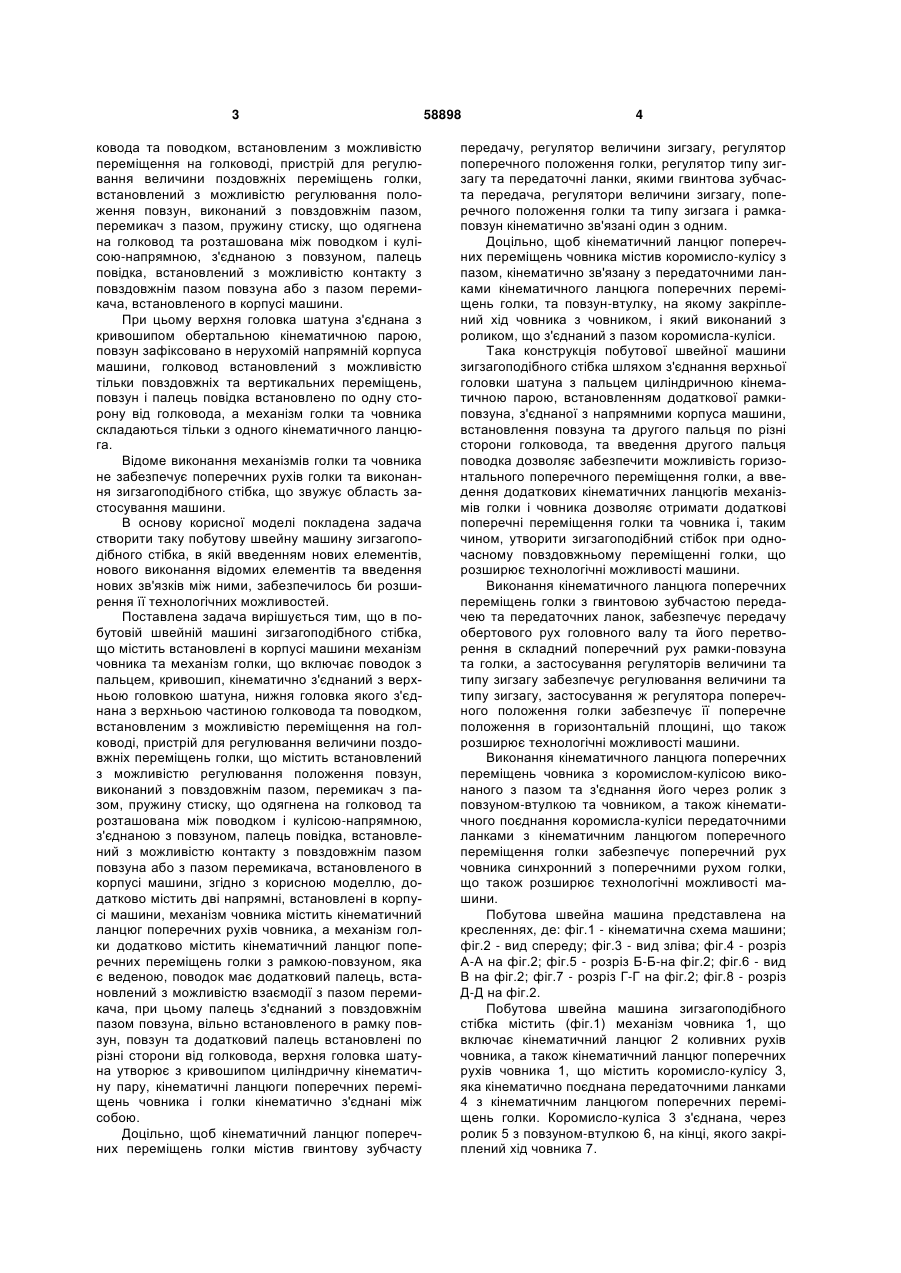

1. Побутова швейна машина зигзагоподібного стібка, що містить встановлені в корпусі машини механізм човника та механізм голки, що містить поводок з пальцем, кривошип, кінематично з'єднаний з верхньою головкою шатуна, нижня головка якого з'єднана з верхньою частиною голковода та поводком, встановленим з можливістю переміщення на голководі, пристрій для регулювання величини поздовжніх переміщень голки, що містить встановлений з можливістю регулювання положення повзун, виконаний з повздовжнім пазом, перемикач з пазом, пружину стиску, що одягнена на голковод та розташована між поводком і кулісою-напрямною, з'єднаною з повзуном, палець повідка, встановлений з можливістю контакту з повздовжнім пазом повзуна або з пазом перемикача, встановленого в корпусі машини, яка відрізняється тим, що додатково містить дві напрямні, встановлені в корпусі машини, механізм човника містить кінематичний ланцюг поперечних рухів човника, а механізм голки додатково містить кінематичний ланцюг поперечних переміщень голки з U 2 58898 1 3 ковода та поводком, встановленим з можливістю переміщення на голководі, пристрій для регулювання величини поздовжніх переміщень голки, встановлений з можливістю регулювання положення повзун, виконаний з повздовжнім пазом, перемикач з пазом, пружину стиску, що одягнена на голковод та розташована між поводком і кулісою-напрямною, з'єднаною з повзуном, палець повідка, встановлений з можливістю контакту з повздовжнім пазом повзуна або з пазом перемикача, встановленого в корпусі машини. При цьому верхня головка шатуна з'єднана з кривошипом обертальною кінематичною парою, повзун зафіксовано в нерухомій напрямній корпуса машини, голковод встановлений з можливістю тільки повздовжніх та вертикальних переміщень, повзун і палець повідка встановлено по одну сторону від голковода, а механізм голки та човника складаються тільки з одного кінематичного ланцюга. Відоме виконання механізмів голки та човника не забезпечує поперечних рухів голки та виконання зигзагоподібного стібка, що звужує область застосування машини. В основу корисної моделі покладена задача створити таку побутову швейну машину зигзагоподібного стібка, в якій введенням нових елементів, нового виконання відомих елементів та введення нових зв'язків між ними, забезпечилось би розширення її технологічних можливостей. Поставлена задача вирішується тим, що в побутовій швейній машині зигзагоподібного стібка, що містить встановлені в корпусі машини механізм човника та механізм голки, що включає поводок з пальцем, кривошип, кінематично з'єднаний з верхньою головкою шатуна, нижня головка якого з'єднана з верхньою частиною голковода та поводком, встановленим з можливістю переміщення на голководі, пристрій для регулювання величини поздовжніх переміщень голки, що містить встановлений з можливістю регулювання положення повзун, виконаний з повздовжнім пазом, перемикач з пазом, пружину стиску, що одягнена на голковод та розташована між поводком і кулісою-напрямною, з'єднаною з повзуном, палець повідка, встановлений з можливістю контакту з повздовжнім пазом повзуна або з пазом перемикача, встановленого в корпусі машини, згідно з корисною моделлю, додатково містить дві напрямні, встановлені в корпусі машини, механізм човника містить кінематичний ланцюг поперечних рухів човника, а механізм голки додатково містить кінематичний ланцюг поперечних переміщень голки з рамкою-повзуном, яка є веденою, поводок має додатковий палець, встановлений з можливістю взаємодії з пазом перемикача, при цьому палець з'єднаний з повздовжнім пазом повзуна, вільно встановленого в рамку повзун, повзун та додатковий палець встановлені по різні сторони від голковода, верхня головка шатуна утворює з кривошипом циліндричну кінематичну пару, кінематичні ланцюги поперечних переміщень човника і голки кінематично з'єднані між собою. Доцільно, щоб кінематичний ланцюг поперечних переміщень голки містив гвинтову зубчасту 58898 4 передачу, регулятор величини зигзагу, регулятор поперечного положення голки, регулятор типу зигзагу та передаточні ланки, якими гвинтова зубчаста передача, регулятори величини зигзагу, поперечного положення голки та типу зигзага і рамкаповзун кінематично зв'язані один з одним. Доцільно, щоб кінематичний ланцюг поперечних переміщень човника містив коромисло-кулісу з пазом, кінематично зв'язану з передаточними ланками кінематичного ланцюга поперечних переміщень голки, та повзун-втулку, на якому закріплений хід човника з човником, і який виконаний з роликом, що з'єднаний з пазом коромисла-куліси. Така конструкція побутової швейної машини зигзагоподібного стібка шляхом з'єднання верхньої головки шатуна з пальцем циліндричною кінематичною парою, встановленням додаткової рамкиповзуна, з'єднаної з напрямними корпуса машини, встановлення повзуна та другого пальця по різні сторони голковода, та введення другого пальця поводка дозволяє забезпечити можливість горизонтального поперечного переміщення голки, а введення додаткових кінематичних ланцюгів механізмів голки і човника дозволяє отримати додаткові поперечні переміщення голки та човника і, таким чином, утворити зигзагоподібний стібок при одночасному повздовжньому переміщенні голки, що розширює технологічні можливості машини. Виконання кінематичного ланцюга поперечних переміщень голки з гвинтовою зубчастою передачею та передаточних ланок, забезпечує передачу обертового рух головного валу та його перетворення в складний поперечний рух рамки-повзуна та голки, а застосування регуляторів величини та типу зигзагу забезпечує регулювання величини та типу зигзагу, застосування ж регулятора поперечного положення голки забезпечує її поперечне положення в горизонтальній площині, що також розширює технологічні можливості машини. Виконання кінематичного ланцюга поперечних переміщень човника з коромислом-кулісою виконаного з пазом та з'єднання його через ролик з повзуном-втулкою та човником, а також кінематичного поєднання коромисла-куліси передаточними ланками з кінематичним ланцюгом поперечного переміщення голки забезпечує поперечний рух човника синхронний з поперечними рухом голки, що також розширює технологічні можливості машини. Побутова швейна машина представлена на кресленнях, де: фіг.1 - кінематична схема машини; фіг.2 - вид спереду; фіг.3 - вид зліва; фіг.4 - розріз А-А на фіг.2; фіг.5 - розріз Б-Б-на фіг.2; фіг.6 - вид В на фіг.2; фіг.7 - розріз Г-Г на фіг.2; фіг.8 - розріз Д-Д на фіг.2. Побутова швейна машина зигзагоподібного стібка містить (фіг.1) механізм човника 1, що включає кінематичний ланцюг 2 коливних рухів човника, а також кінематичний ланцюг поперечних рухів човника 1, що містить коромисло-кулісу 3, яка кінематично поєднана передаточними ланками 4 з кінематичним ланцюгом поперечних переміщень голки. Коромисло-куліса 3 з'єднана, через ролик 5 з повзуном-втулкою 6, на кінці, якого закріплений хід човника 7. 5 Крім того, машина містить механізм голки (фіг.1-8), що включає кривошип 8, з'єднаний циліндричною кінематичною парою з верхньою головкою шатуна 9, нижня головка якого з'єднана з верхньою частиною голковода 10, а зовнішні їх частини з'єднані з поводком 11, який виконаний з пальцями 12 та 13, які розташовані по різні сторони поводка 11. Голковод 10 встановлений з можливістю вертикальних переміщень в кулісунапрямну 14, на його кінці закріпленна голка 15. В нижню частину поводка 11 та куліси-напрямної 14 вперті за допомогою установчих тарілок 16 кінці пружини стиску 17, що одягнена на голковод 10. Куліса-напрямна 14 з'єднана шарнірним гвинтом з повзуном 18, який вільно вставлений в рамкуповзун 19, яка з'єднана з двома напрямними 20, які закріплені в корпусі машини 21. Верхня частина повздовжнього пазу повзуна 18 розташована з можливістю з'єднання з пальцем 12 поводка 11, а пальця 13, відповідно, з перемикачем 22, який встановлено в корпусі машини 21. На зовнішній поверхні, в верхній частині повзуна 18 виконано кілька конічних виїмок 23, шкала довжини стібка та одна конічна виїмка 24, в одну з виїмок 23 під дією пружини, введений наконечник фіксатора пристрою 25 для регулювання величини поздовжніх переміщень голки, який встановлений в рамціповзуні 19. Також механізм голки включає кінематичний ланцюг поперечних переміщень голки, що містить головний вал 26, який через гвинтову зубчасту передачу 27, передаточні ланки 28, з'єднаний з регулятором типу зигзага 29, регулятором 30 величини зигзагу, регулятором 31 положення голки відносно отвору голкової пластини та рамкоюповзуном 19. Машина працює наступним чином. Побутова швейна машина зигзагоподібного стібка може виконувати звичайний лінійний стібок, або лінійний стібок з одночасним переміщенням матеріалу зубчастою рейкою та голкою. Крім того, машина може виконувати різні типи зигзагоподібних стібків при переміщенні матеріалу тільки зубчастою рейкою, а також зигзагоподібні стібки при переміщенні матеріалу як зубчастою рейкою так і голкою. При виконанні зигзагоподібних стібків при переміщенні матеріалу тільки зубчастою рейкою наконечник фіксатора пристрою 25 для регулювання величини поздовжніх переміщень голки вводять в конічну виїмку 24, що забезпечує з'єднання паза повзуна 18 з пальцем 12 поводка 11 та закріплення куліси-напрямної 14 відносно повзуна 18. При цьому обертальний рух від головного валу 26 з кривошипом 8 передається шатуну 9, який перетворює обертальний рух в зворотно-поступальний рух голководу 10 та голки 15, відносно вертикаль 58898 6 но встановленої куліси-напрямної 14 та повідка 11. Регулятор 30 ширини зиґзаґа встановлюють на необхідну ширину відмінну від нуля, та вибирають тип зиґзаґа регулятором 29 та положення строчки відносно цента голкової пластини регулятором 31. При виконанні зигзагоподібних стібків з переміщенням матеріалу зубчастою рейкою та голкою необхідно встановити голковод 10 в крайнє нижнє положення, відтягнути фіксатор регулятора 25 і перемістити повзун 18 в нижнє положення до моменту співпадання одного з отвору 23 з наконечником фіксатора регулятора 25, що забезпечить встановлену величину переміщення голки разом з матеріалом. Переміщення повзуна 18 відносно рамки-повзуна 19 та його гвинтової частини поздовжнього паза відносно пальця 12 поводка 11 призведе до його повороту відносно голководу 10 і суміщення його граней з гранями голковода 10 та нижньої головки шатуна 9, поводок 11 під дією пружини 17 з'єднається з шатуном 9 та голководом 10. За такого з'єднання ланок обертальний рух головного вала 26 з кривошипом 8 передається шатуну 9, та голководу 10, які за допомогою з'єднання з поводком 11 усуває можливість відносного їх руху, внаслідок чого голка 15 отримує зворотнопоступальний-коливний рух синхронний в поздовжньому напрямку з переміщенням зубчастої рейки. Для переходу в вихідне положення необхідно встановити голковод 10 в крайнє нижнє положення та змістити фіксатор регулятора 25, натиснути лівою рукою на перемикач 22, а правою рукою повертати головний вал 26 машини доти поки паз перемикача 22 співпаде з пальцем 13 повідка 11, а сам поводок 11 переміститься відносно голководу 10 і роз'єднається з шатуном 9 і верхньою частиною голковода 10. Після цього кнопку перемикача 22 необхідно відпустити і її положення фіксується силовим замиканням пружини 17 та пальцем 13 повідка 11 з пазом перемикача 22. Після чого необхідно перемістити вгору повзун 18, при взаємодії гвинтової частини його повздовжнього паза з пальцем 12, поводок 10 повертається відносно голководу 10, що призводить зміщення граней поводка 11 відносно граней голковода 10 та нижньої головки шатуна 9, а наконечник фіксатора регулятора 25 потрапляє в отвір 24. Після чого головний вал 26 потрібно машини обертати в протилежну сторону до моменту звільнення кнопки перемикача 22, яка під дією пружини займає вихідне положення. Регулятор 30 величини зигзагу встановити на відмітку нуль. Застосування даної корисної моделі дозволить зшивати матеріали з більш широким діапазоном фізико-механічних властивостей порівняно з відомими побутовими швейними машинами. 7 58898 8 9 58898 10 11 Комп’ютерна верстка М. Ломалова 58898 Підписне 12 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
