Швейна машина

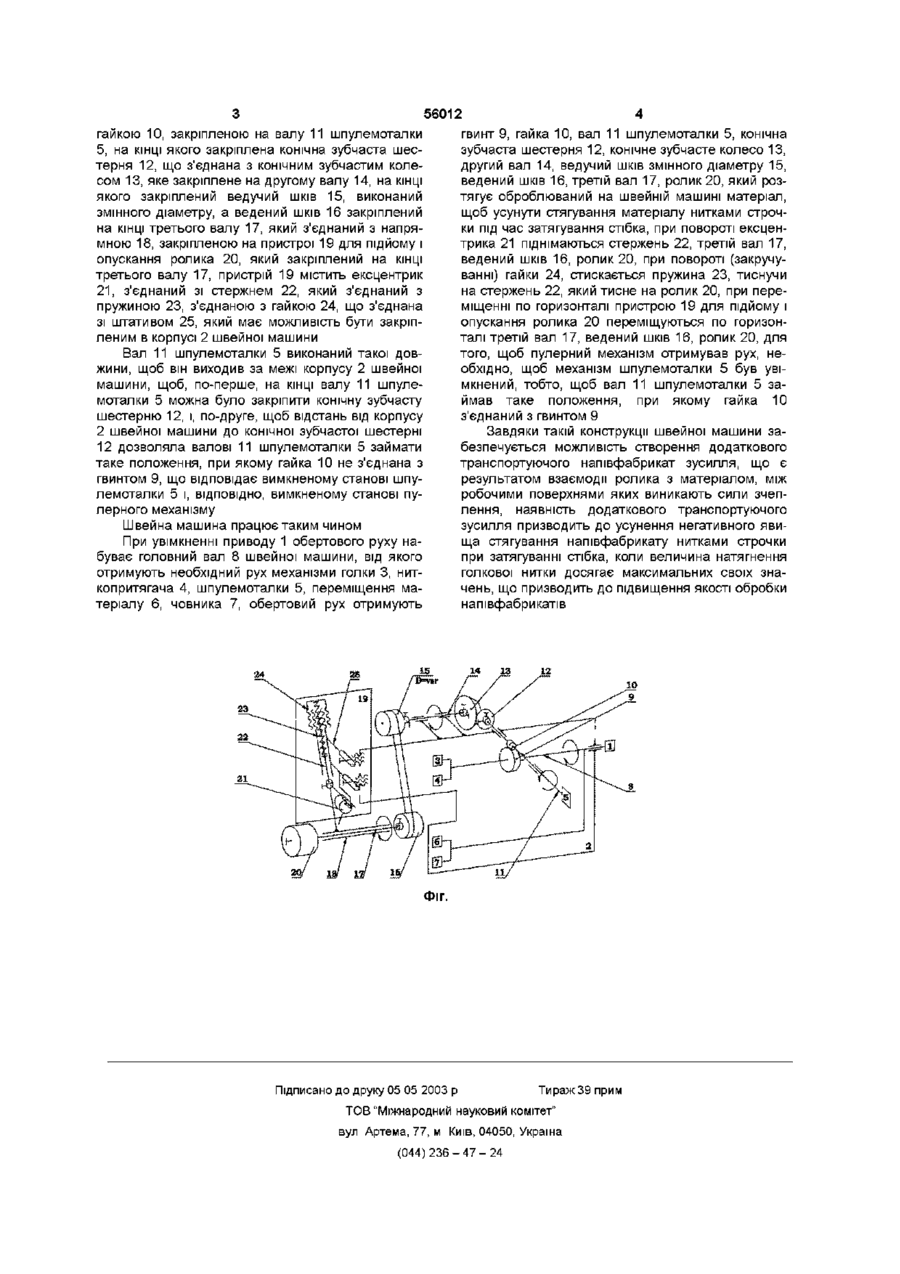

Швейна машина, що містить привід, розташовані в корпусі механізми голки, ниткопритягача, переміщення матеріалу, човника, які з'єднані з головним валом швейної машини, на якому закріплений гвинт, з'єднаний з гайкою, закріпленою на валу шпулемоталки, яка відрізняється тим, що вона містить пулерний механізм, конічна зубчаста шестірня якого встановлена на валу шпулемоталки, який виконаний такої довжини, що він виступає з корпусу швейної машини, і з'єднаний з ним, крім цього, пулерний механізм містить з'єднану з конічною зубчастою шестірнею конічне зубчасте коле Винахід відноситься до області швейного виробництва, а саме до швейних машин Відома швейна машина 1022 М кл ПМЗ, що містить привід, розташовані в корпусі механізми голки, ниткопритягача, шпулемоталки, переміщення матеріалу, човника, які з'єднані з головним валом швейної машини, на якому закріплений гвинт, з'єднаний з гайкою, закріплений на валу шпулемоталки (див Суворова О В "Швейное оборудование" - Ростов н/Д изд-во "Феникс", 2000 -352 с ) При зшиванні на швейній машині матеріалів, які містять штучні та синтетичні волокна, по причині специфічних їх властивостей відбувається явище стягування напівфабрикату нитками строчки при затягуванні стібка, коли величина натягнення голкової нитки досягає максимальних своїх значень, що призводить до зниження якості обробки В основу винаходу покладена задача створити таку швейну машину, в якій шляхом введення нових елементів і зв'язків забезпечилась би можливість усунення негативного явища стягування напівфабрикату нитками строчки при затягуванні стібка, коли величина натягнення голкової нитки досягає максимальних своїх значень, що призводить до підвищення якості обробки Поставлена задача вирішується тим, що швейну машину, яка містить привід, розташовані в корпусі механізми голки, ниткопритягача, шпулемоталки, переміщення матеріалу, човника, які з єднані з головним валом швейної машини, на якому закріплений гвинт, з'єднаний з гайкою, закріпленою на валу шпулемоталки, згідно з винаходом, оснащують пулерним механізмом, конічна зубчаста шестерня якого встановлена на валу шпулемоталки, який виконаний такої довжини, що він виступає з корпусу швейної машини і з'єднаний з ним, крім цього пулерний механізм містить з'єднану з конічною зубчастою шестернею конічне зубчасте колесо, яке закріплене на другому валу, на КІНЦІ якого закріплений ведучий шків, виконаний змінного діаметру, а ведений шків закріплений на КІНЦІ третього валу, який з'єднаний з напрямною, закріпленою на пристрої для підйому і опускання ролика, який закріплений на КІНЦІ третього валу Усунення негативного явища стягування напівфабрикату нитками строчки при затягуванні стібка, досягається за допомогою створення додаткового транспортуючого напівфабрикат зусилля, що є результатом взаємодії ролика пулерного механізму з матеріалом, між робочими поверхнями яких виникають сили зчеплення Сутність винаходу пояснюється структурною схемою швейної машини, представленою на кресленні Швейна машина включає привід 1, корпус 2, з'єднаний з механізмами голки 3, ниткопритягача 4, шпулемоталки 5, переміщення матеріалу 6, човника 7 за допомогою головного валу 8 швейної машини, на якому закріплений гвинт 9, з'єднаний з со, яке закріплене на другому валу, на КІНЦІ ЯКОГО закріплений ведучий шків, виконаний змінного діаметра, а ведений шків закріплений на КІНЦІ третього вала, який з'єднаний з напрямною, закріпленою на пристрої для підйому і опускання ролика, який закріплений на КІНЦІ третього вала о (О ю 56012 гайкою 10, закріпленою на валу 11 шпулемоталки 5, на КІНЦІ якого закріплена конічна зубчаста шестерня 12, що з'єднана з конічним зубчастим колесом 13, яке закріплене на другому валу 14, на КІНЦІ якого закріплений ведучий шків 15, виконаний змінного діаметру, а ведений шків 16 закріплений на КІНЦІ третього валу 17, який з'єднаний з напрямною 18, закріпленою на пристрої 19 для підйому і опускання ролика 20, який закріплений на КІНЦІ третього валу 17, пристрій 19 містить ексцентрик 21, з'єднаний зі стержнем 22, який з'єднаний з пружиною 23, з'єднаною з гайкою 24, що з'єднана зі штативом 25, який має можливість бути закріпленим в корпусі 2 швейної машини гвинт 9, гайка 10, вал 11 шпулемоталки 5, конічна зубчаста шестерня 12, конічне зубчасте колесо 13, другий вал 14, ведучий шків змінного діаметру 15, ведений шків 16, третій вал 17, ролик 20, який розтягує оброблюваний на швейній машині матеріал, щоб усунути стягування матеріалу нитками строчки під час затягування стібка, при повороті ексцентрика 21 піднімаються стержень 22, третій вал 17, ведений шків 16, ролик 20, при повороті (закручуванні) гайки 24, стискається пружина 23, тиснучи на стержень 22, який тисне на ролик 20, при переміщенні по горизонталі пристрою 19 для підйому і опускання ролика 20 переміщуються по горизонталі третій вал 17, ведений шків 16, ролик 20, для того, щоб пулерний механізм отримував рух, необхідно, щоб механізм шпулемоталки 5 був увімкнений, тобто, щоб вал 11 шпулемоталки 5 займав таке положення, при якому гайка 10 з'єднаний з гвинтом 9 Вал 11 шпулемоталки 5 виконаний такої довжини, щоб він виходив за межі корпусу 2 швейної машини, щоб, по-перше, на КІНЦІ валу 11 шпулемоталки 5 можна було закріпити конічну зубчасту шестерню 12, і, по-друге, щоб відстань від корпусу 2 швейної машини до конічної зубчастої шестерні 12 дозволяла валові 11 шпулемоталки 5 займати таке положення, при якому гайка 10 не з'єднана з гвинтом 9, що відповідає вимкненому станові шпулемоталки 5 і, ВІДПОВІДНО, вимкненому станові пулерного механізму Завдяки такій конструкції швейної машини забезпечується можливість створення додаткового транспортуючого напівфабрикат зусилля, що є результатом взаємодії ролика з матеріалом, між робочими поверхнями яких виникають сили зчеплення, наявність додаткового транспортуючого зусилля призводить до усунення негативного явища стягування напівфабрикату нитками строчки при затягуванні стібка, коли величина натягнення голкової нитки досягає максимальних своїх значень, що призводить до підвищення якості обробки напівфабрикатів Швейна машина працює таким чином При увімкненні приводу 1 обертового руху набуває головний вал 8 швейної машини, від якого отримують необхідний рух механізми голки 3, ниткопритягача 4, шпулемоталки 5, переміщення матеріалу 6, човника 7, обертовий рух отримують 1* 24 ІЗ 12 Фіг. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
