Установка для вакуумного просочення та осушення твердої ізоляції високовольтних вводів і активних частин трансформатора

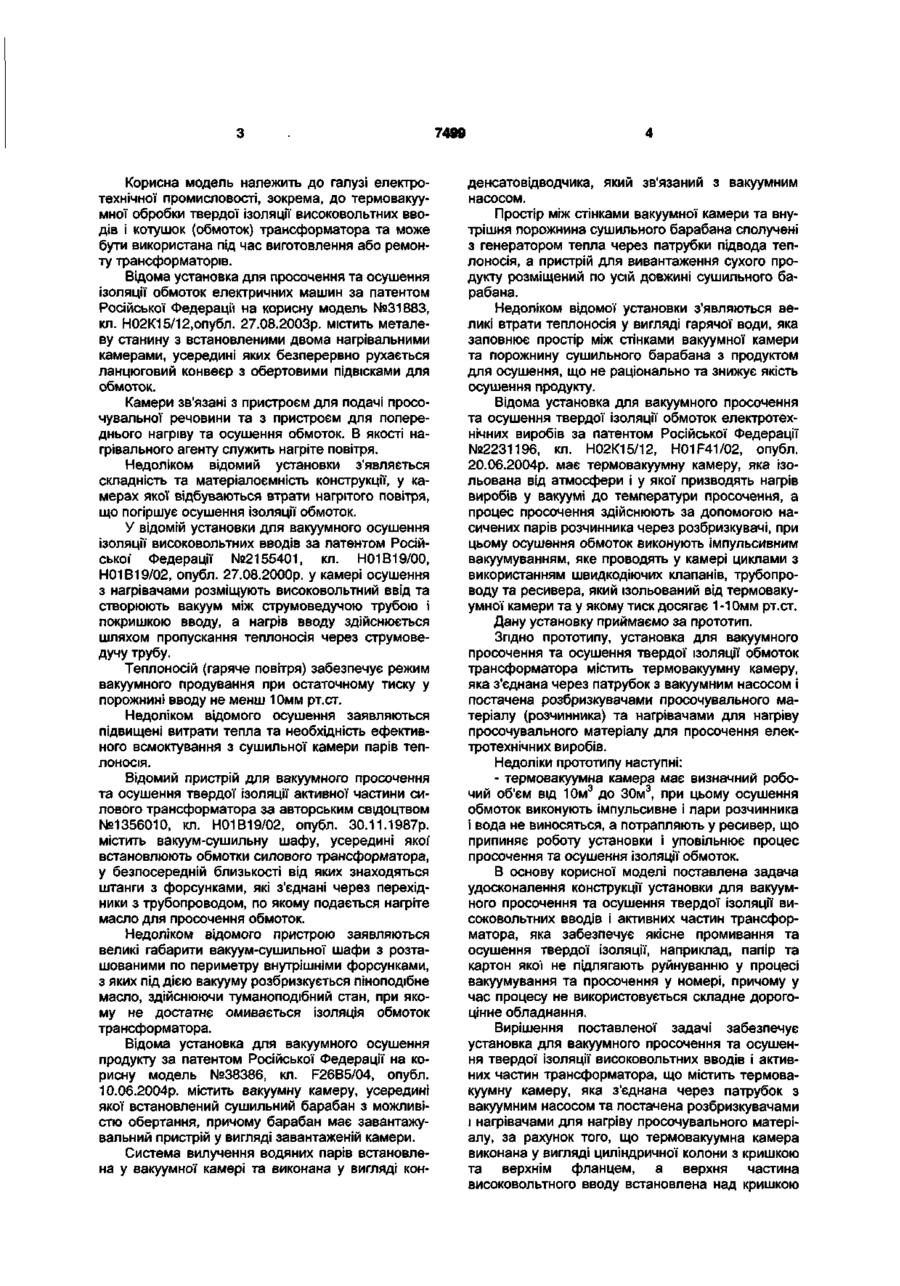

1. Установка для вакуумного просочення та осушення твердої ізоляції високовольтних вводів і активних частин трансформатора, що містить термовакуумну камеру, яка з'єднана через патрубок з вакуумним насосом та постачена розбризкувачами і нагрівачами для нагріву просочувального матеріалу, яка відрізняється тим, що термовакуумна камера виконана у вигляді циліндричної колони з кришкою та верхнім фланцем, а верхня частина високовольтного вводу встановлена над кришкою камери і фланець вводу жорстко закріплений до верхнього фланця кришки камери з можливістю герметичного з'єднання або котушка (обмотка) трансформатора підвішена усередині камери до металевої планки, до якої жорстко закріплені вивідні кінці котушки (обмотки) трансформатора, а нагрівачі у вигляді ТЕНів або у вигляді спіралей розміщені усередині камери уподовж її стінок, при цьому розбризкувачі встановлені в стінках верхньої частини камери. 2. Установка за п. 1, яка відрізняється тим, що до термовакуумної камери приєднаний масляний насос для подачі просочувального матеріалу, наприклад, трансформаторної оливи. 3. Установка за п. 1, яка відрізняється тим, що ТЕНи розташовані по периметру циліндричної колони та захищені перфорованою циліндричною сіткою, яка встановлена на днищі камери по висоті ТЕНів і виконана з відкритим верхом. 4. Установка за пп. 1,3, яка відрізняється тим, що усередині циліндричної сітки розташована нижня частина високовольтного вводу або котушка (обмотка) трансформатора. 5. Установка за пп. 1,3, яка відрізняється тим, що на відкритий верх циліндричної сітки встановлена металева планка з підвішеною котушкою (обмоткою) трансформатора. 6. Установка за п. 1, яка відрізняється тим, що металева планка з підвішеною котушкою (обмоткою) трансформатора жорстко закріплена до металевих утримувачів, які встановлені у верхній частині камери. 7. Установка за пп. 1, 2, яка відрізняється тим, що центральна труба високовольтного вводу зв'язана з масляним насосом за допомогою трубопроводів. 8. Установка за п. 1, яка відрізняється тим, що нижня частина високовольтного вводу з центральною трубою поміщена усередині камери. 9. Установка за п. 1, яка відрізняється тим, що на верхній фланець кришки камери встановлені перехідні фланці для закріплення фланця вводу з меншим діаметром. 10. Установка за п. 1, яка відрізняється тим, що до зовнішніх стінок камери встановлюють теплоізоляційний матеріал для утеплювання. 11. Установка за пп. 1,2, яка відрізняється тим, що розбризкувачі з'єднані з масляним насосом за допомогою трубопроводів. 12. Установка за пп. 1,3, яка відрізняється тим, що розбризкувачі виконані у вигляді форсунок та встановлені над циліндричною сіткою з нахилом 5°-8°. 13. Установка за п. 1, яка відрізняється тим, що спіралі виконані у вигляді сталевої труби, встановлені по висоті камери та зв'язані з блоком нагріву, який встановлений недалеко від камери. 14. Установка за пп. 1, 13, яка відрізняється тим, що спіралі з'єднані з блоком нагріву за допомогою трубопроводів. 15. Установка за п. 1, яка відрізняється тим, що ТЕНи з'єднані з датчиком температури, а датчик температури сухого повітря встановлений в стінцях камери. со О) О) 7499 Корисна модель належить до галузі електротехнічної промисловості, зокрема, до термовакуумної обробки твердої ізоляції високовольтних вводів і котушок (обмоток) трансформатора та може бути використана під час виготовлення або ремонту трансформаторів. Відома установка для просочення та осушення ізоляції обмоток електричних машин за патентом Російської Федерації на корисну модель №31883, кл. Н02К15/12,опубл. 27.08.2003р. містить металеву станину з встановленими двома нагрівальними камерами, усередині яких безперервно рухається ланцюговий конвеєр з обертовими підвісками для обмоток. Камери зв'язані з пристроєм для подачі просочувальної речовини та з пристроєм для попереднього нагріву та осушення обмоток. В якості нагрівального агенту служить нагріте повітря. Недоліком відомий установки з'являється складність та матеріалоємність конструкції, у камерах якої відбуваються втрати нагрітого повітря, що погіршує осушення ізоляції обмоток. У відомій установки для вакуумного осушення ізоляції високовольтних вводів за патентом Російської' Федерації №2155401, кл. Н01В19/00, Н01В19/02, опубл. 27.08.2000р. у камері осушення з нагрівачами розміщують високовольтний ввід та створюють вакуум між струмоведучою трубою і покришкою вводу, а нагрів вводу здійснюється шляхом пропускання теплоносія через струмоведучу трубу. Теплоносій (гаряче повітря) забезпечує режим вакуумного продування при остаточному тиску у порожнині вводу не менш 10мм рт.ст. Недоліком відомого осушення заявляються підвищені витрати тепла та необхідність ефективного всмоктування з сушильної камери парів теплоносія. Відомий пристрій для вакуумного просочення та осушення твердої ізоляції активної частини силового трансформатора за авторським свідоцтвом №1356010, кл. Н01В19/02, опубл. 30.11.1987р. містить вакуум-сушильну шафу, усередині якої' встановлюють обмотки силового трансформатора, у безпосередній близькості від яких знаходяться штанги з форсунками, які з'єднані через перехідники з трубопроводом, по якому подається нагріте масло для просочення обмоток. Недоліком відомого пристрою заявляються великі габарити вакуум-сушильної шафи з розташованими по периметру внутрішніми форсунками, з яких під дією вакууму розбризкується піноподібне масло, здійснюючи туманоподібний стан, при якому не достатнє омивається ізоляція обмоток трансформатора. Відома установка для вакуумного осушення продукту за патентом Російської Федерації на корисну модель №38386, кл. F26B5/04, опубл. 10.06.2004р. містить вакуумну камеру, усередині якої встановлений сушильний барабан з можливістю обертання, причому барабан має завантажувальний пристрій у вигляді завантаженій камери. Система вилучення водяних парів встановлена у вакуумної камері та виконана у вигляді кон денсатовідводчика, який зв'язаний з вакуумним насосом. Простір між стінками вакуумної камери та внутрішня порожнина сушильного барабана сполучені з генератором тепла через патрубки підвода теплоносія, а пристрій для вивантаження сухого продукту розміщений по усій довжині сушильного барабана. Недоліком відомої установки з'являються великі втрати теплоносія у вигляді гарячої води, яка заповнює простір між стінками вакуумної камери та порожнину сушильного барабана з продуктом для осушення, що не раціонально та знижує якість осушення продукту. Відома установка для вакуумного просочення та осушення твердої ізоляції обмоток електротехнічних виробів за патентом Російської Федерації №2231196, кл. Н02К15/12, H01F41/02, опубл. 20.06.2004р. має термовакуумну камеру, яка ізольована від атмосфери і у якої призводять нагрів виробів у вакуумі до температури просочення, а процес просочення здійснюють за допомогою насичених парів розчинника через розбризкувачі, при цьому осушення обмоток виконують імпульсивним вакуумуванням, яке проводять у камері циклами з використанням швидкодіючих клапанів, трубопроводу та ресивера, який ізольований від термовакуумної камери та у якому тиск досягає 1-10мм рт.ст. Дану установку приймаємо за прототип. Згідно прототипу, установка для вакуумного просочення та осушення твердої ізоляції обмоток трансформатора містить термовакуумну камеру, яка з'єднана через патрубок з вакуумним насосом і постачена розбризкувачами просочувального матеріалу (розчинника) та нагрівачами для нагріву просочувального матеріалу для просочення електротехнічних виробів. Недоліки прототипу наступні: - термовакуумна камера має визначний робочий об'єм від 10м 3 до 30м 3 , при цьому осушення обмоток виконують імпульсивне і пари розчинника і вода не виносяться, а потрапляють у ресивер, що припиняє роботу установки і уповільнює процес просочення та осушення ізоляції обмоток. В основу корисної моделі поставлена задача удосконалення конструкції установки для вакуумного просочення та осушення твердої ізоляції високовольтних вводів і активних частин трансформатора, яка забезпечує якісне промивання та осушення твердої ізоляції, наприклад, папір та картон якої не підлягають руйнуванню у процесі вакуумування та просочення у номері, причому у час процесу не використовується складне дорогоцінне обладнання. Вирішення поставленої задачі забезпечує установка для вакуумного просочення та осушення твердої ізоляції високовольтних вводів і активних частин трансформатора, що містить термовакуумну камеру, яка з'єднана через патрубок з вакуумним насосом та постачена розбризкувачами і нагрівачами для нагріву просочувального матеріалу, за рахунок того, що термовакуумна камера виконана у вигляді циліндричної колони з кришкою та верхнім фланцем, а верхня частина високовольтного вводу встановлена над кришкою с £ Д__ г fr'-ЧФ »х«--^^ ^ J IIII %.# 9 66U L 7499 11 12 13 29 26 Фіг. 8 Фіг. 7 12 В-В 12 Фіг. 9 Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
