Картоплесаджалка

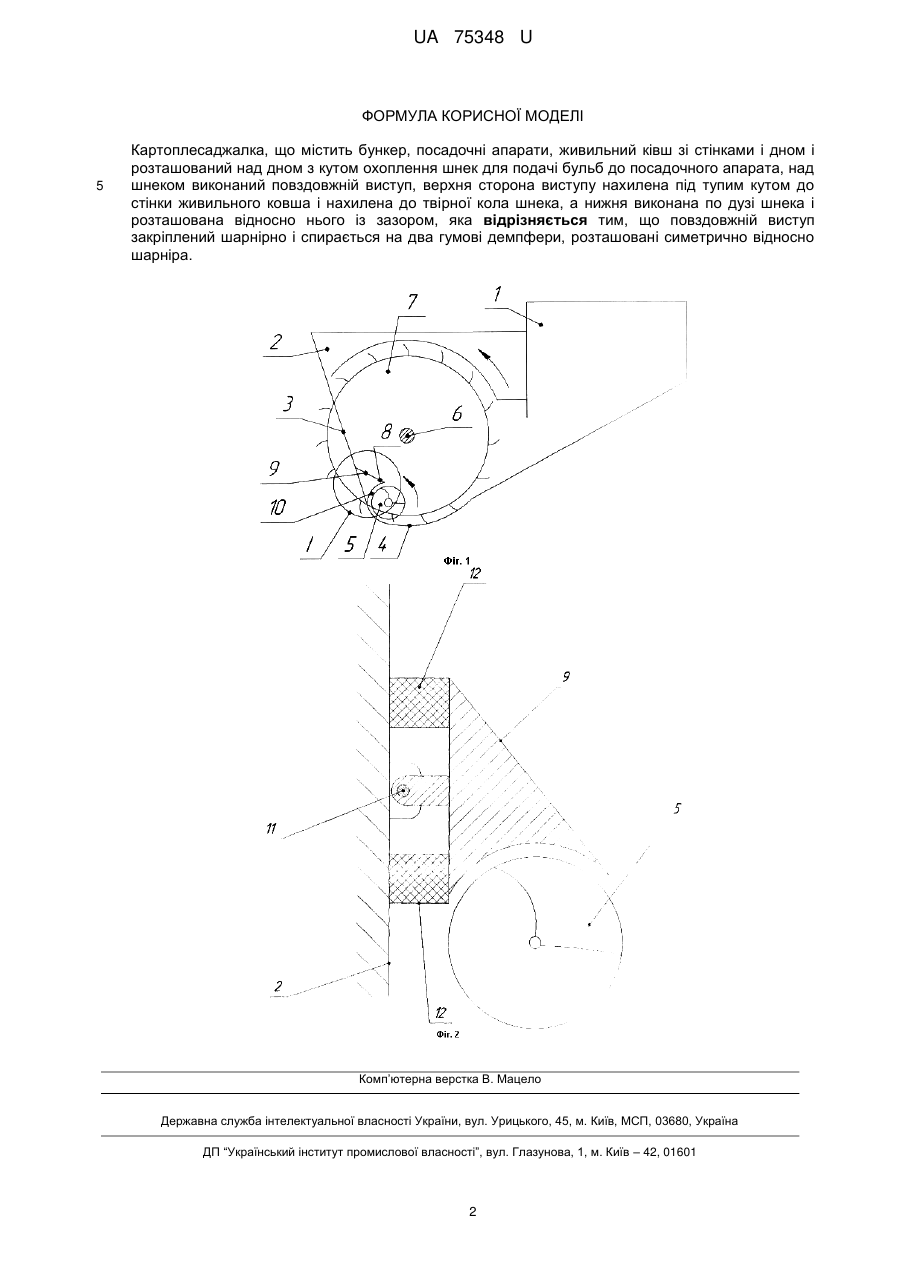

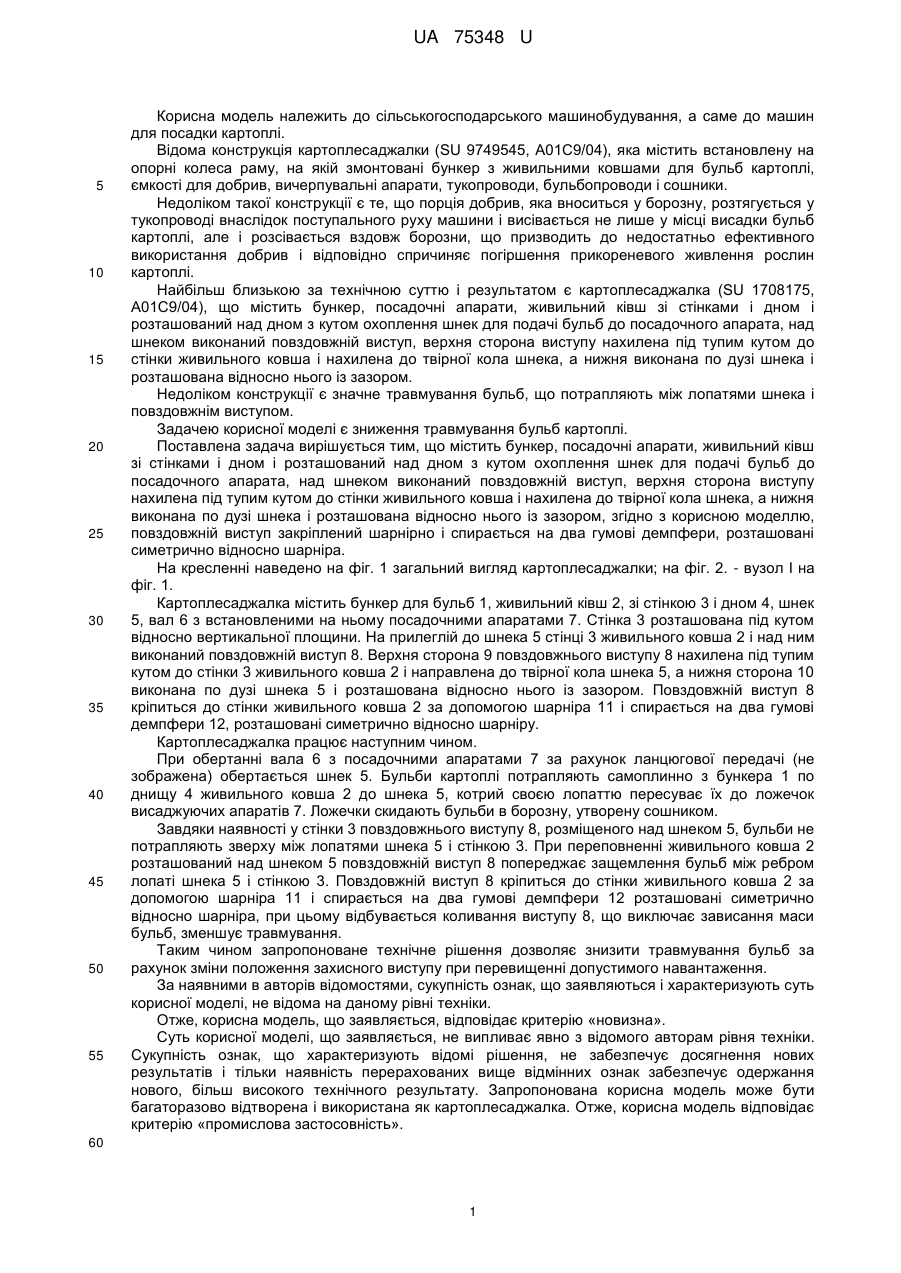

Реферат: UA 75348 U UA 75348 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для посадки картоплі. Відома конструкція картоплесаджалки (SU 9749545, А01С9/04), яка містить встановлену на опорні колеса раму, на якій змонтовані бункер з живильними ковшами для бульб картоплі, ємкості для добрив, вичерпувальні апарати, тукопроводи, бульбопроводи і сошники. Недоліком такої конструкції є те, що порція добрив, яка вноситься у борозну, розтягується у тукопроводі внаслідок поступального руху машини і висівається не лише у місці висадки бульб картоплі, але і розсівається вздовж борозни, що призводить до недостатньо ефективного використання добрив і відповідно спричиняє погіршення прикореневого живлення рослин картоплі. Найбільш близькою за технічною суттю і результатом є картоплесаджалка (SU 1708175, А01С9/04), що містить бункер, посадочні апарати, живильний ківш зі стінками і дном і розташований над дном з кутом охоплення шнек для подачі бульб до посадочного апарата, над шнеком виконаний повздовжній виступ, верхня сторона виступу нахилена під тупим кутом до стінки живильного ковша і нахилена до твірної кола шнека, а нижня виконана по дузі шнека і розташована відносно нього із зазором. Недоліком конструкції є значне травмування бульб, що потрапляють між лопатями шнека і повздовжнім виступом. Задачею корисної моделі є зниження травмування бульб картоплі. Поставлена задача вирішується тим, що містить бункер, посадочні апарати, живильний ківш зі стінками і дном і розташований над дном з кутом охоплення шнек для подачі бульб до посадочного апарата, над шнеком виконаний повздовжній виступ, верхня сторона виступу нахилена під тупим кутом до стінки живильного ковша і нахилена до твірної кола шнека, а нижня виконана по дузі шнека і розташована відносно нього із зазором, згідно з корисною моделлю, повздовжній виступ закріплений шарнірно і спирається на два гумові демпфери, розташовані симетрично відносно шарніра. На кресленні наведено на фіг. 1 загальний вигляд картоплесаджалки; на фіг. 2. - вузол І на фіг. 1. Картоплесаджалка містить бункер для бульб 1, живильний ківш 2, зі стінкою 3 і дном 4, шнек 5, вал 6 з встановленими на ньому посадочними апаратами 7. Стінка 3 розташована під кутом відносно вертикальної площини. На прилеглій до шнека 5 стінці 3 живильного ковша 2 і над ним виконаний повздовжній виступ 8. Верхня сторона 9 повздовжнього виступу 8 нахилена під тупим кутом до стінки 3 живильного ковша 2 і направлена до твірної кола шнека 5, а нижня сторона 10 виконана по дузі шнека 5 і розташована відносно нього із зазором. Повздовжній виступ 8 кріпиться до стінки живильного ковша 2 за допомогою шарніра 11 і спирається на два гумові демпфери 12, розташовані симетрично відносно шарніру. Картоплесаджалка працює наступним чином. При обертанні вала 6 з посадочними апаратами 7 за рахунок ланцюгової передачі (не зображена) обертається шнек 5. Бульби картоплі потрапляють самоплинно з бункера 1 по днищу 4 живильного ковша 2 до шнека 5, котрий своєю лопаттю пересуває їх до ложечок висаджуючих апаратів 7. Ложечки скидають бульби в борозну, утворену сошником. Завдяки наявності у стінки 3 повздовжнього виступу 8, розміщеного над шнеком 5, бульби не потрапляють зверху між лопатями шнека 5 і стінкою 3. При переповненні живильного ковша 2 розташований над шнеком 5 повздовжній виступ 8 попереджає защемлення бульб між ребром лопаті шнека 5 і стінкою 3. Повздовжній виступ 8 кріпиться до стінки живильного ковша 2 за допомогою шарніра 11 і спирається на два гумові демпфери 12 розташовані симетрично відносно шарніра, при цьому відбувається коливання виступу 8, що виключає зависання маси бульб, зменшує травмування. Таким чином запропоноване технічне рішення дозволяє знизити травмування бульб за рахунок зміни положення захисного виступу при перевищенні допустимого навантаження. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію «новизна». Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як картоплесаджалка. Отже, корисна модель відповідає критерію «промислова застосовність». 60 1 UA 75348 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Картоплесаджалка, що містить бункер, посадочні апарати, живильний ківш зі стінками і дном і розташований над дном з кутом охоплення шнек для подачі бульб до посадочного апарата, над шнеком виконаний повздовжній виступ, верхня сторона виступу нахилена під тупим кутом до стінки живильного ковша і нахилена до твірної кола шнека, а нижня виконана по дузі шнека і розташована відносно нього із зазором, яка відрізняється тим, що повздовжній виступ закріплений шарнірно і спирається на два гумові демпфери, розташовані симетрично відносно шарніра. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
