Вузол закупорювання пляшки

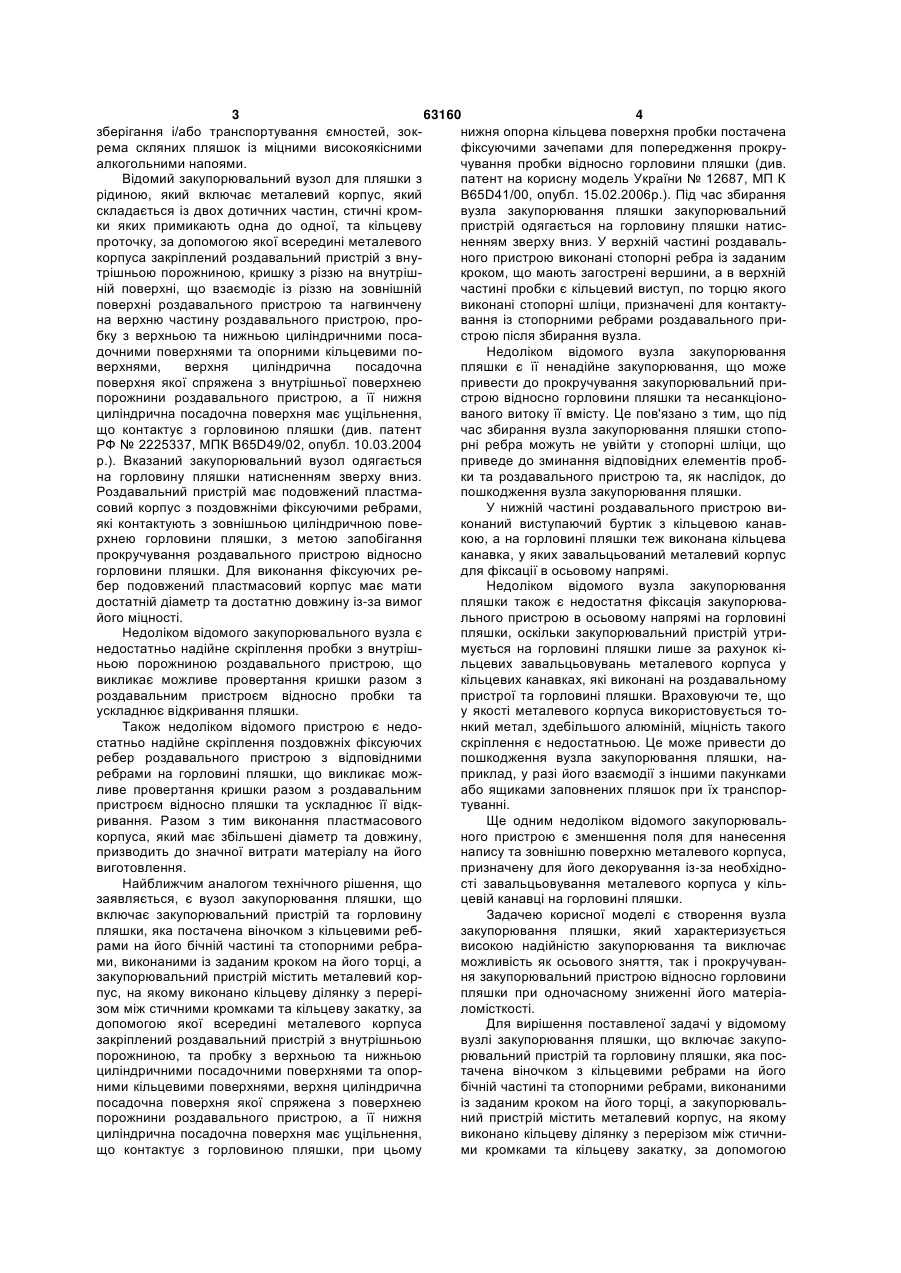

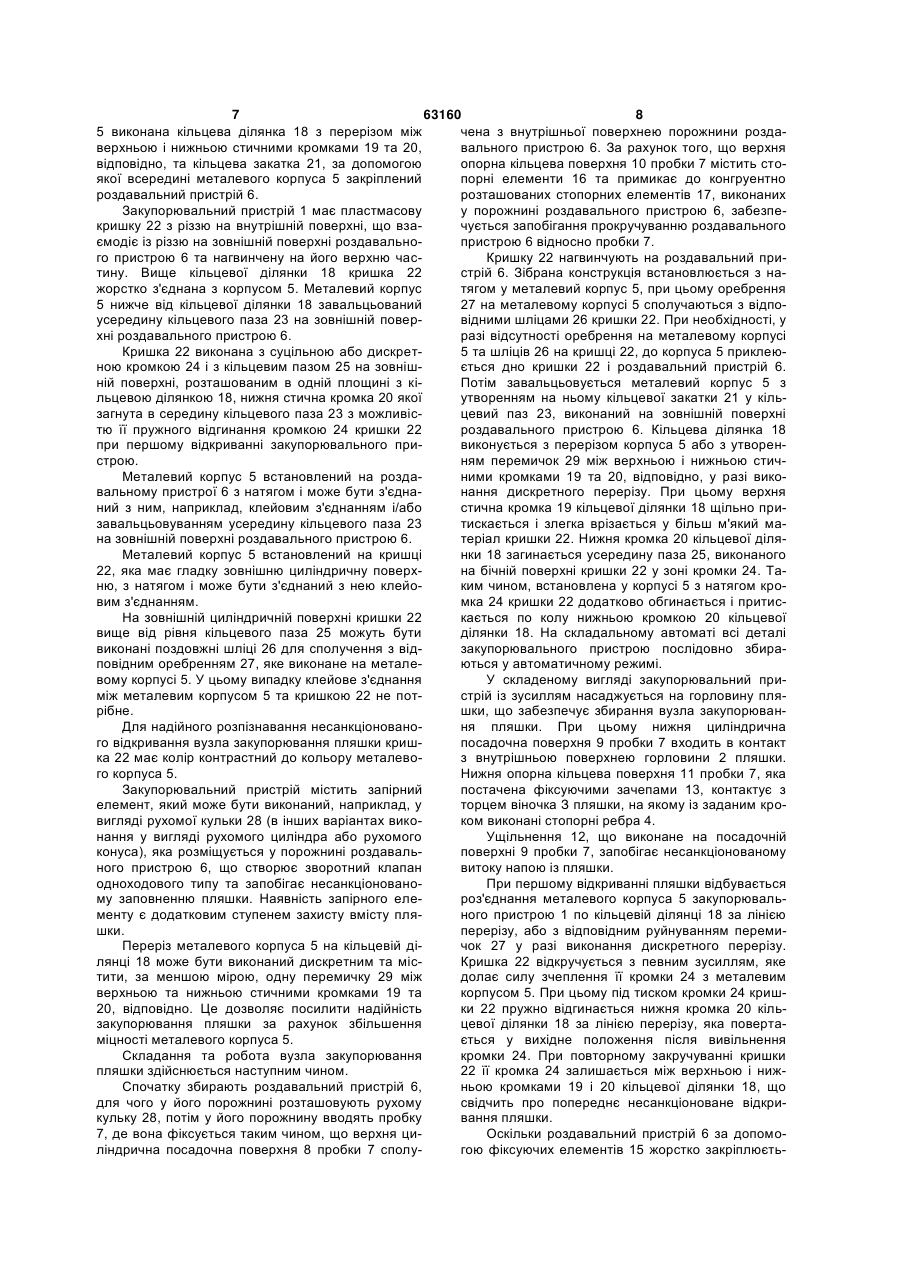

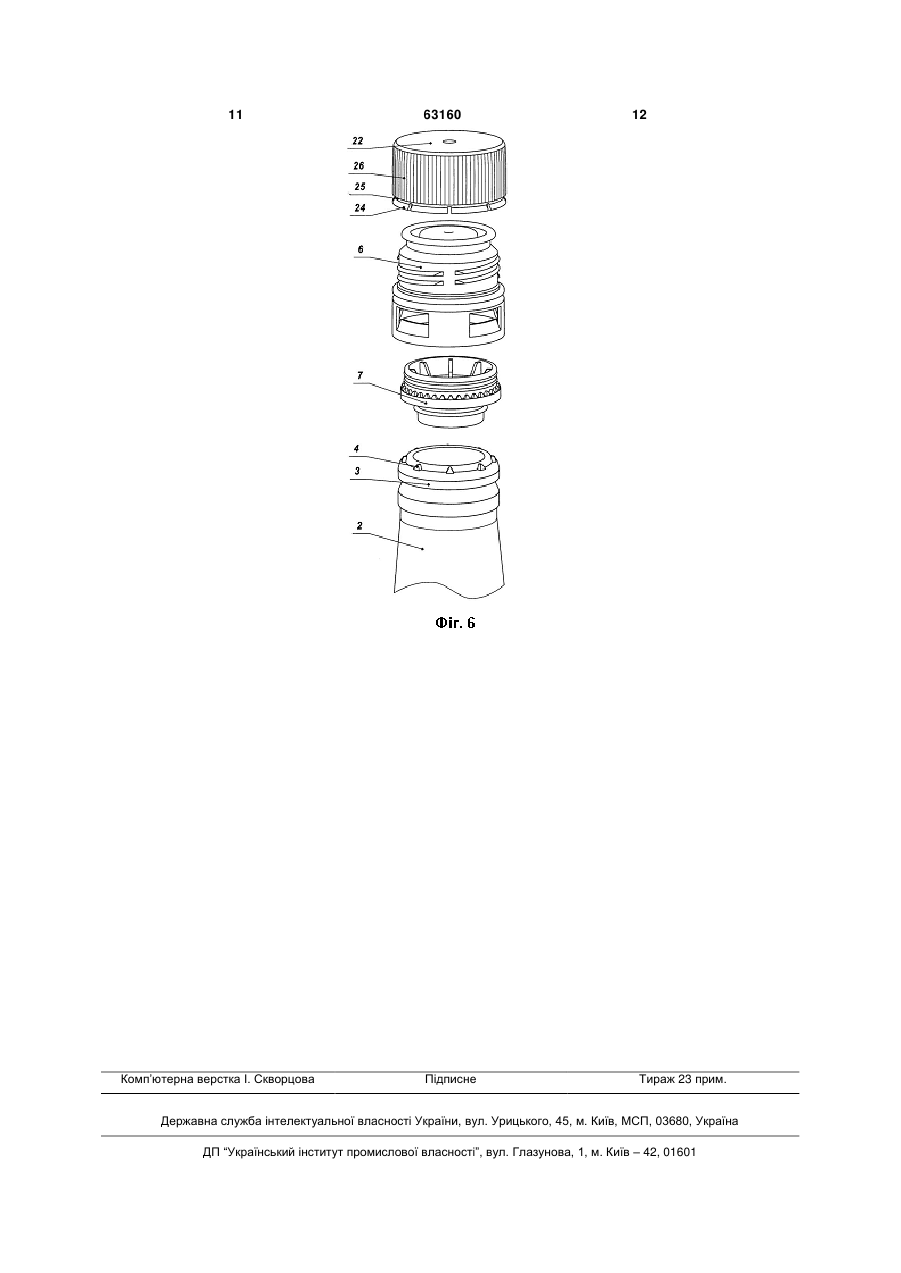

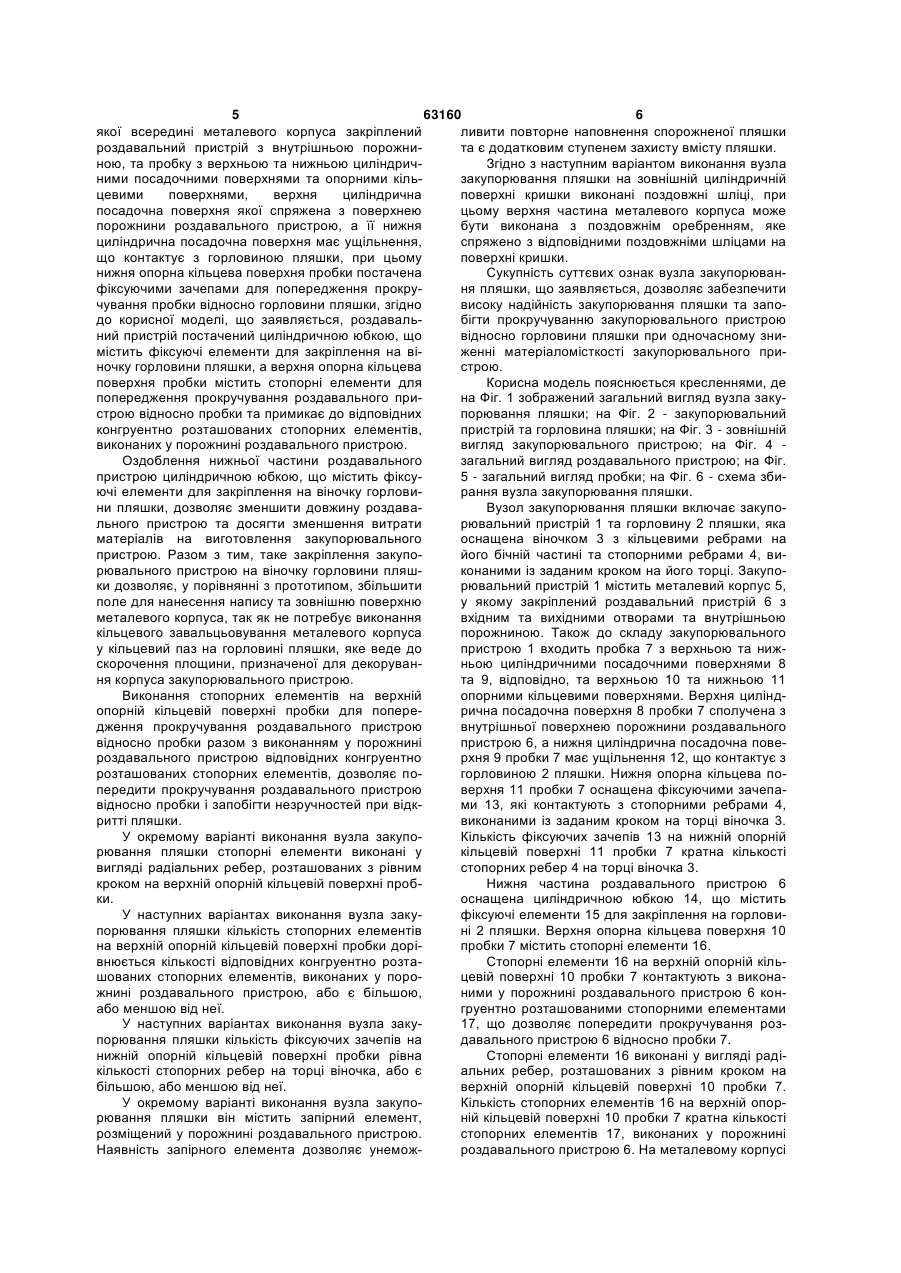

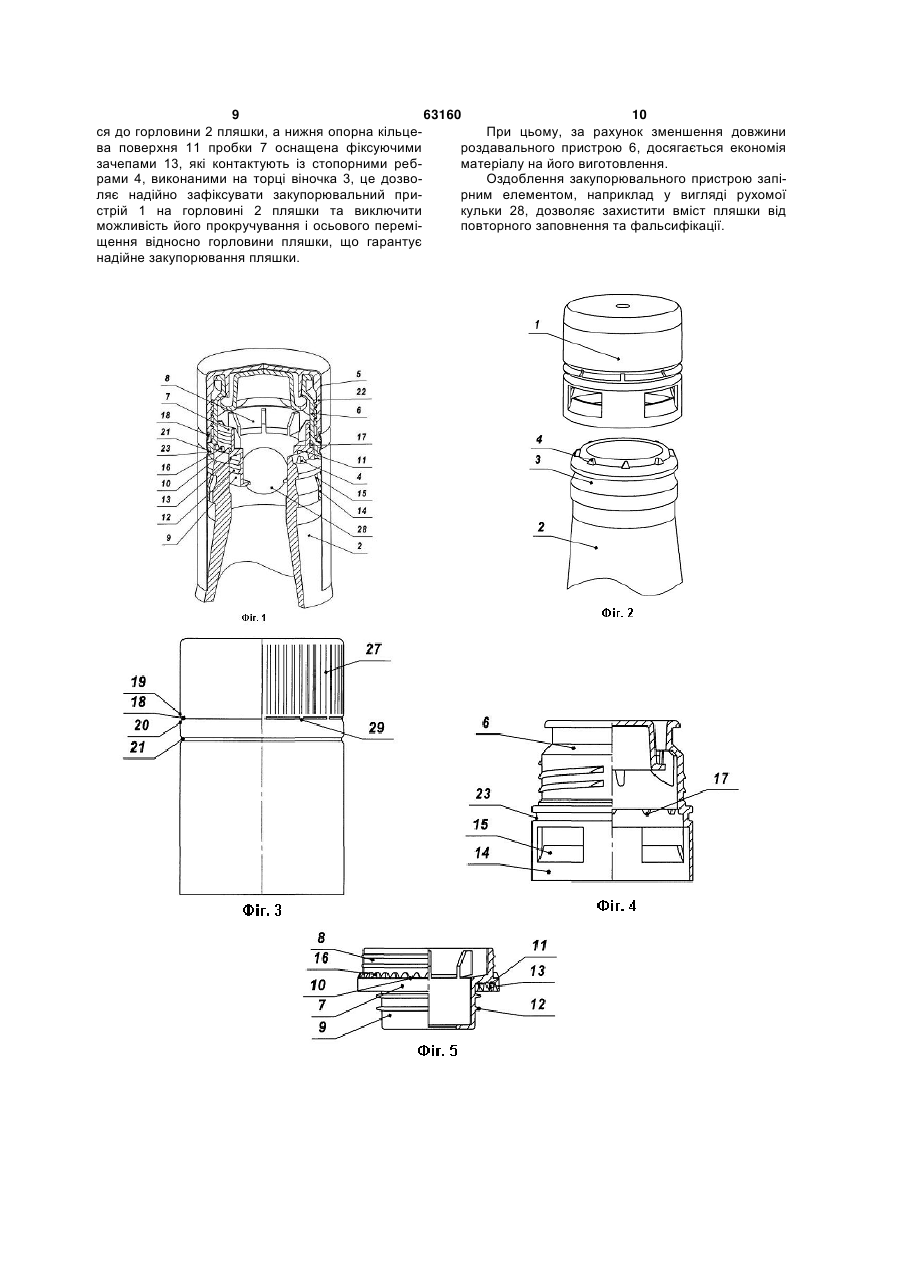

1. Вузол закупорювання пляшки, що включає закупорювальний пристрій та горловину пляшки, яка оснащена віночком з кільцевими ребрами на його бічній частині та стопорними ребрами, виконаними із заданим кроком на його торці, а закупорювальний пристрій містить металевий корпус, на якому виконано кільцеву ділянку з перерізом між стичними кромками та кільцеву закатку, за допомогою якої всередині металевого корпуса закріплений роздавальний пристрій з внутрішньою порожниною, та пробку з верхньою та нижньою циліндричними посадочними поверхнями та опорними кільцевими поверхнями, верхня циліндрична посадочна поверхня якої сполучена з поверхнею порожнини роздавального пристрою, а її нижня циліндрична посадочна поверхня має ущільнення, що контактує з горловиною пляшки, при цьому нижня опорна кільцева поверхня пробки оснащена фіксуючими зачепами для попередження прокручування пробки відносно горловини пляшки, який відрізняється тим, що роздавальний пристрій оснащений циліндричною юбкою, що містить фіксуючі елементи для закріплення на віночку горловини пляшки, а верхня опорна кільцева поверхня пробки містить стопорні елементи для попередження прокручування роздавального пристрою відносно пробки та примикає до відповідних конгруентно розташованих стопорних елементів, виконаних у порожнині роздавального пристрою. 2. Вузол закупорювання пляшки за п. 1, який відрізняється тим, що стопорні елементи виконані у вигляді радіальних ребер, розташованих з рівним кроком на верхній опорній кільцевій поверхні пробки. 3. Вузол закупорювання пляшки за п. 2, який відрізняється тим, що кількість стопорних елементів 2 (19) 1 3 63160 4 зберігання і/або транспортування ємностей, зокнижня опорна кільцева поверхня пробки постачена рема скляних пляшок із міцними високоякісними фіксуючими зачепами для попередження прокруалкогольними напоями. чування пробки відносно горловини пляшки (див. Відомий закупорювальний вузол для пляшки з патент на корисну модель України № 12687, МП К рідиною, який включає металевий корпус, який B65D41/00, опубл. 15.02.2006р.). Під час збирання складається із двох дотичних частин, стичні кромвузла закупорювання пляшки закупорювальний ки яких примикають одна до одної, та кільцеву пристрій одягається на горловину пляшки натиспроточку, за допомогою якої всередині металевого ненням зверху вниз. У верхній частині роздавалькорпуса закріплений роздавальний пристрій з внуного пристрою виконані стопорні ребра із заданим трішньою порожниною, кришку з різзю на внутрішкроком, що мають загострені вершини, а в верхній ній поверхні, що взаємодіє із різзю на зовнішній частині пробки є кільцевий виступ, по торцю якого поверхні роздавального пристрою та нагвинчену виконані стопорні шліци, призначені для контактуна верхню частину роздавального пристрою, провання із стопорними ребрами роздавального прибку з верхньою та нижньою циліндричними посастрою після збирання вузла. дочними поверхнями та опорними кільцевими поНедоліком відомого вузла закупорювання верхнями, верхня циліндрична посадочна пляшки є її ненадійне закупорювання, що може поверхня якої спряжена з внутрішньої поверхнею привести до прокручування закупорювальний припорожнини роздавального пристрою, а її нижня строю відносно горловини пляшки та несанкціоноциліндрична посадочна поверхня має ущільнення, ваного витоку її вмісту. Це пов'язано з тим, що під що контактує з горловиною пляшки (див. патент час збирання вузла закупорювання пляшки стопоРФ № 2225337, МПК B65D49/02, опубл. 10.03.2004 рні ребра можуть не увійти у стопорні шліци, що р.). Вказаний закупорювальний вузол одягається приведе до зминання відповідних елементів пробна горловину пляшки натисненням зверху вниз. ки та роздавального пристрою та, як наслідок, до Роздавальний пристрій має подовжений пластмапошкодження вузла закупорювання пляшки. совий корпус з поздовжніми фіксуючими ребрами, У нижній частині роздавального пристрою виякі контактують з зовнішньою циліндричною повеконаний виступаючий буртик з кільцевою канаврхнею горловини пляшки, з метою запобігання кою, а на горловині пляшки теж виконана кільцева прокручування роздавального пристрою відносно канавка, у яких завальцьований металевий корпус горловини пляшки. Для виконання фіксуючих редля фіксації в осьовому напрямі. бер подовжений пластмасовий корпус має мати Недоліком відомого вузла закупорювання достатній діаметр та достатню довжину із-за вимог пляшки також є недостатня фіксація закупорювайого міцності. льного пристрою в осьовому напрямі на горловині Недоліком відомого закупорювального вузла є пляшки, оскільки закупорювальний пристрій утринедостатньо надійне скріплення пробки з внутрішмується на горловині пляшки лише за рахунок кіньою порожниною роздавального пристрою, що льцевих завальцьовувань металевого корпуса у викликає можливе провертання кришки разом з кільцевих канавках, які виконані на роздавальному роздавальним пристроєм відносно пробки та пристрої та горловині пляшки. Враховуючи те, що ускладнює відкривання пляшки. у якості металевого корпуса використовується тоТакож недоліком відомого пристрою є недонкий метал, здебільшого алюміній, міцність такого статньо надійне скріплення поздовжніх фіксуючих скріплення є недостатньою. Це може привести до ребер роздавального пристрою з відповідними пошкодження вузла закупорювання пляшки, наребрами на горловині пляшки, що викликає можприклад, у разі його взаємодії з іншими пакунками ливе провертання кришки разом з роздавальним або ящиками заповнених пляшок при їх транспорпристроєм відносно пляшки та ускладнює її відктуванні. ривання. Разом з тим виконання пластмасового Ще одним недоліком відомого закупорювалькорпуса, який має збільшені діаметр та довжину, ного пристрою є зменшення поля для нанесення призводить до значної витрати матеріалу на його напису та зовнішню поверхню металевого корпуса, виготовлення. призначену для його декорування із-за необхідноНайближчим аналогом технічного рішення, що сті завальцьовування металевого корпуса у кільзаявляється, є вузол закупорювання пляшки, що цевій канавці на горловині пляшки. включає закупорювальний пристрій та горловину Задачею корисної моделі є створення вузла пляшки, яка постачена віночком з кільцевими ребзакупорювання пляшки, який характеризується рами на його бічній частині та стопорними ребрависокою надійністю закупорювання та виключає ми, виконаними із заданим кроком на його торці, а можливість як осьового зняття, так і прокручуванзакупорювальний пристрій містить металевий корня закупорювальний пристрою відносно горловини пус, на якому виконано кільцеву ділянку з переріпляшки при одночасному зниженні його матеріазом між стичними кромками та кільцеву закатку, за ломісткості. допомогою якої всередині металевого корпуса Для вирішення поставленої задачі у відомому закріплений роздавальний пристрій з внутрішньою вузлі закупорювання пляшки, що включає закупопорожниною, та пробку з верхньою та нижньою рювальний пристрій та горловину пляшки, яка посциліндричними посадочними поверхнями та опортачена віночком з кільцевими ребрами на його ними кільцевими поверхнями, верхня циліндрична бічній частині та стопорними ребрами, виконаними посадочна поверхня якої спряжена з поверхнею із заданим кроком на його торці, а закупорювальпорожнини роздавального пристрою, а її нижня ний пристрій містить металевий корпус, на якому циліндрична посадочна поверхня має ущільнення, виконано кільцеву ділянку з перерізом між стичнищо контактує з горловиною пляшки, при цьому ми кромками та кільцеву закатку, за допомогою 5 63160 6 якої всередині металевого корпуса закріплений ливити повторне наповнення спорожненої пляшки роздавальний пристрій з внутрішньою порожнита є додатковим ступенем захисту вмісту пляшки. ною, та пробку з верхньою та нижньою циліндричЗгідно з наступним варіантом виконання вузла ними посадочними поверхнями та опорними кільзакупорювання пляшки на зовнішній циліндричній цевими поверхнями, верхня циліндрична поверхні кришки виконані поздовжні шліці, при посадочна поверхня якої спряжена з поверхнею цьому верхня частина металевого корпуса може порожнини роздавального пристрою, а її нижня бути виконана з поздовжнім оребренням, яке циліндрична посадочна поверхня має ущільнення, спряжено з відповідними поздовжніми шліцами на що контактує з горловиною пляшки, при цьому поверхні кришки. нижня опорна кільцева поверхня пробки постачена Сукупність суттєвих ознак вузла закупорюванфіксуючими зачепами для попередження прокруня пляшки, що заявляється, дозволяє забезпечити чування пробки відносно горловини пляшки, згідно високу надійність закупорювання пляшки та заподо корисної моделі, що заявляється, роздавальбігти прокручуванню закупорювального пристрою ний пристрій постачений циліндричною юбкою, що відносно горловини пляшки при одночасному знимістить фіксуючі елементи для закріплення на віженні матеріаломісткості закупорювального приночку горловини пляшки, а верхня опорна кільцева строю. поверхня пробки містить стопорні елементи для Корисна модель пояснюється кресленнями, де попередження прокручування роздавального прина Фіг. 1 зображений загальний вигляд вузла закустрою відносно пробки та примикає до відповідних порювання пляшки; на Фіг. 2 - закупорювальний конгруентно розташованих стопорних елементів, пристрій та горловина пляшки; на Фіг. 3 - зовнішній виконаних у порожнині роздавального пристрою. вигляд закупорювального пристрою; на Фіг. 4 Оздоблення нижньої частини роздавального загальний вигляд роздавального пристрою; на Фіг. пристрою циліндричною юбкою, що містить фіксу5 - загальний вигляд пробки; на Фіг. 6 - схема збиючі елементи для закріплення на віночку горловирання вузла закупорювання пляшки. ни пляшки, дозволяє зменшити довжину роздаваВузол закупорювання пляшки включає закупольного пристрою та досягти зменшення витрати рювальний пристрій 1 та горловину 2 пляшки, яка матеріалів на виготовлення закупорювального оснащена віночком 3 з кільцевими ребрами на пристрою. Разом з тим, таке закріплення закупойого бічній частині та стопорними ребрами 4, вирювального пристрою на віночку горловини пляшконаними із заданим кроком на його торці. Закупоки дозволяє, у порівнянні з прототипом, збільшити рювальний пристрій 1 містить металевий корпус 5, поле для нанесення напису та зовнішню поверхню у якому закріплений роздавальний пристрій 6 з металевого корпуса, так як не потребує виконання вхідним та вихідними отворами та внутрішньою кільцевого завальцьовування металевого корпуса порожниною. Також до складу закупорювального у кільцевий паз на горловині пляшки, яке веде до пристрою 1 входить пробка 7 з верхньою та нижскорочення площини, призначеної для декоруванньою циліндричними посадочними поверхнями 8 ня корпуса закупорювального пристрою. та 9, відповідно, та верхньою 10 та нижньою 11 Виконання стопорних елементів на верхній опорними кільцевими поверхнями. Верхня циліндопорній кільцевій поверхні пробки для поперерична посадочна поверхня 8 пробки 7 сполучена з дження прокручування роздавального пристрою внутрішньої поверхнею порожнини роздавального відносно пробки разом з виконанням у порожнині пристрою 6, а нижня циліндрична посадочна повероздавального пристрою відповідних конгруентно рхня 9 пробки 7 має ущільнення 12, що контактує з розташованих стопорних елементів, дозволяє погорловиною 2 пляшки. Нижня опорна кільцева попередити прокручування роздавального пристрою верхня 11 пробки 7 оснащена фіксуючими зачепавідносно пробки і запобігти незручностей при відкми 13, які контактують з стопорними ребрами 4, ритті пляшки. виконаними із заданим кроком на торці віночка 3. У окремому варіанті виконання вузла закупоКількість фіксуючих зачепів 13 на нижній опорній рювання пляшки стопорні елементи виконані у кільцевій поверхні 11 пробки 7 кратна кількості вигляді радіальних ребер, розташованих з рівним стопорних ребер 4 на торці віночка 3. кроком на верхній опорній кільцевій поверхні пробНижня частина роздавального пристрою 6 ки. оснащена циліндричною юбкою 14, що містить У наступних варіантах виконання вузла закуфіксуючі елементи 15 для закріплення на горловипорювання пляшки кількість стопорних елементів ні 2 пляшки. Верхня опорна кільцева поверхня 10 на верхній опорній кільцевій поверхні пробки доріпробки 7 містить стопорні елементи 16. внюється кількості відповідних конгруентно розтаСтопорні елементи 16 на верхній опорній кільшованих стопорних елементів, виконаних у пороцевій поверхні 10 пробки 7 контактують з виконажнині роздавального пристрою, або є більшою, ними у порожнині роздавального пристрою 6 конабо меншою від неї. груентно розташованими стопорними елементами У наступних варіантах виконання вузла заку17, що дозволяє попередити прокручування розпорювання пляшки кількість фіксуючих зачепів на давального пристрою 6 відносно пробки 7. нижній опорній кільцевій поверхні пробки рівна Стопорні елементи 16 виконані у вигляді радікількості стопорних ребер на торці віночка, або є альних ребер, розташованих з рівним кроком на більшою, або меншою від неї. верхній опорній кільцевій поверхні 10 пробки 7. У окремому варіанті виконання вузла закупоКількість стопорних елементів 16 на верхній опоррювання пляшки він містить запірний елемент, ній кільцевій поверхні 10 пробки 7 кратна кількості розміщений у порожнині роздавального пристрою. стопорних елементів 17, виконаних у порожнині Наявність запірного елемента дозволяє унеможроздавального пристрою 6. На металевому корпусі 7 63160 8 5 виконана кільцева ділянка 18 з перерізом між чена з внутрішньої поверхнею порожнини роздаверхньою і нижньою стичними кромками 19 та 20, вального пристрою 6. За рахунок того, що верхня відповідно, та кільцева закатка 21, за допомогою опорна кільцева поверхня 10 пробки 7 містить стоякої всередині металевого корпуса 5 закріплений порні елементи 16 та примикає до конгруентно роздавальний пристрій 6. розташованих стопорних елементів 17, виконаних Закупорювальний пристрій 1 має пластмасову у порожнині роздавального пристрою 6, забезпекришку 22 з різзю на внутрішній поверхні, що взачується запобігання прокручуванню роздавального ємодіє із різзю на зовнішній поверхні роздавальнопристрою 6 відносно пробки 7. го пристрою 6 та нагвинчену на його верхню часКришку 22 нагвинчують на роздавальний притину. Вище кільцевої ділянки 18 кришка 22 стрій 6. Зібрана конструкція встановлюється з нажорстко з'єднана з корпусом 5. Металевий корпус тягом у металевий корпус 5, при цьому оребрення 5 нижче від кільцевої ділянки 18 завальцьований 27 на металевому корпусі 5 сполучаються з відпоусередину кільцевого паза 23 на зовнішній повервідними шліцами 26 кришки 22. При необхідності, у хні роздавального пристрою 6. разі відсутності оребрення на металевому корпусі Кришка 22 виконана з суцільною або дискрет5 та шліців 26 на кришці 22, до корпуса 5 приклеюною кромкою 24 і з кільцевим пазом 25 на зовнішється дно кришки 22 і роздавальний пристрій 6. ній поверхні, розташованим в одній площині з кіПотім завальцьовується металевий корпус 5 з льцевою ділянкою 18, нижня стична кромка 20 якої утворенням на ньому кільцевої закатки 21 у кільзагнута в середину кільцевого паза 23 з можливісцевий паз 23, виконаний на зовнішній поверхні тю її пружного відгинання кромкою 24 кришки 22 роздавального пристрою 6. Кільцева ділянка 18 при першому відкриванні закупорювального привиконується з перерізом корпуса 5 або з утворенстрою. ням перемичок 29 між верхньою і нижньою стичМеталевий корпус 5 встановлений на розданими кромками 19 та 20, відповідно, у разі виковальному пристрої 6 з натягом і може бути з'єднанання дискретного перерізу. При цьому верхня ний з ним, наприклад, клейовим з'єднанням і/або стична кромка 19 кільцевої ділянки 18 щільно призавальцьовуванням усередину кільцевого паза 23 тискається і злегка врізається у більш м'який мана зовнішній поверхні роздавального пристрою 6. теріал кришки 22. Нижня кромка 20 кільцевої діляМеталевий корпус 5 встановлений на кришці нки 18 загинається усередину паза 25, виконаного 22, яка має гладку зовнішню циліндричну поверхна бічній поверхні кришки 22 у зоні кромки 24. Таню, з натягом і може бути з'єднаний з нею клейоким чином, встановлена у корпусі 5 з натягом кровим з'єднанням. мка 24 кришки 22 додатково обгинається і притисНа зовнішній циліндричній поверхні кришки 22 кається по колу нижньою кромкою 20 кільцевої вище від рівня кільцевого паза 25 можуть бути ділянки 18. На складальному автоматі всі деталі виконані поздовжні шліці 26 для сполучення з відзакупорювального пристрою послідовно збираповідним оребренням 27, яке виконане на металеються у автоматичному режимі. вому корпусі 5. У цьому випадку клейове з'єднання У складеному вигляді закупорювальний приміж металевим корпусом 5 та кришкою 22 не потстрій із зусиллям насаджується на горловину плярібне. шки, що забезпечує збирання вузла закупорюванДля надійного розпізнавання несанкціонованоня пляшки. При цьому нижня циліндрична го відкривання вузла закупорювання пляшки кришпосадочна поверхня 9 пробки 7 входить в контакт ка 22 має колір контрастний до кольору металевоз внутрішньою поверхнею горловини 2 пляшки. го корпуса 5. Нижня опорна кільцева поверхня 11 пробки 7, яка Закупорювальний пристрій містить запірний постачена фіксуючими зачепами 13, контактує з елемент, який може бути виконаний, наприклад, у торцем віночка З пляшки, на якому із заданим кровигляді рухомої кульки 28 (в інших варіантах викоком виконані стопорні ребра 4. нання у вигляді рухомого циліндра або рухомого Ущільнення 12, що виконане на посадочній конуса), яка розміщується у порожнині роздавальповерхні 9 пробки 7, запобігає несанкціонованому ного пристрою 6, що створює зворотний клапан витоку напою із пляшки. одноходового типу та запобігає несанкціонованоПри першому відкриванні пляшки відбувається му заповненню пляшки. Наявність запірного елероз'єднання металевого корпуса 5 закупорювальменту є додатковим ступенем захисту вмісту пляного пристрою 1 по кільцевій ділянці 18 за лінією шки. перерізу, або з відповідним руйнуванням перемиПереріз металевого корпуса 5 на кільцевій дічок 27 у разі виконання дискретного перерізу. лянці 18 може бути виконаний дискретним та місКришка 22 відкручується з певним зусиллям, яке тити, за меншою мірою, одну перемичку 29 між долає силу зчеплення її кромки 24 з металевим верхньою та нижньою стичними кромками 19 та корпусом 5. При цьому під тиском кромки 24 криш20, відповідно. Це дозволяє посилити надійність ки 22 пружно відгинається нижня кромка 20 кільзакупорювання пляшки за рахунок збільшення цевої ділянки 18 за лінією перерізу, яка повертаміцності металевого корпуса 5. ється у вихідне положення після вивільнення Складання та робота вузла закупорювання кромки 24. При повторному закручуванні кришки пляшки здійснюється наступним чином. 22 її кромка 24 залишається між верхньою і нижСпочатку збирають роздавальний пристрій 6, ньою кромками 19 і 20 кільцевої ділянки 18, що для чого у його порожнині розташовують рухому свідчить про попереднє несанкціоноване відкрикульку 28, потім у його порожнину вводять пробку вання пляшки. 7, де вона фіксується таким чином, що верхня циОскільки роздавальний пристрій 6 за допомоліндрична посадочна поверхня 8 пробки 7 сполугою фіксуючих елементів 15 жорстко закріплюєть 9 63160 10 ся до горловини 2 пляшки, а нижня опорна кільцеПри цьому, за рахунок зменшення довжини ва поверхня 11 пробки 7 оснащена фіксуючими роздавального пристрою 6, досягається економія зачепами 13, які контактують із стопорними ребматеріалу на його виготовлення. рами 4, виконаними на торці віночка 3, це дозвоОздоблення закупорювального пристрою запіляє надійно зафіксувати закупорювальний прирним елементом, наприклад у вигляді рухомої стрій 1 на горловині 2 пляшки та виключити кульки 28, дозволяє захистити вміст пляшки від можливість його прокручування і осьового переміповторного заповнення та фальсифікації. щення відносно горловини пляшки, що гарантує надійне закупорювання пляшки. 11 Комп’ютерна верстка І. Скворцова 63160 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
