Закупорювальний пристрій для пляшки з рідиною

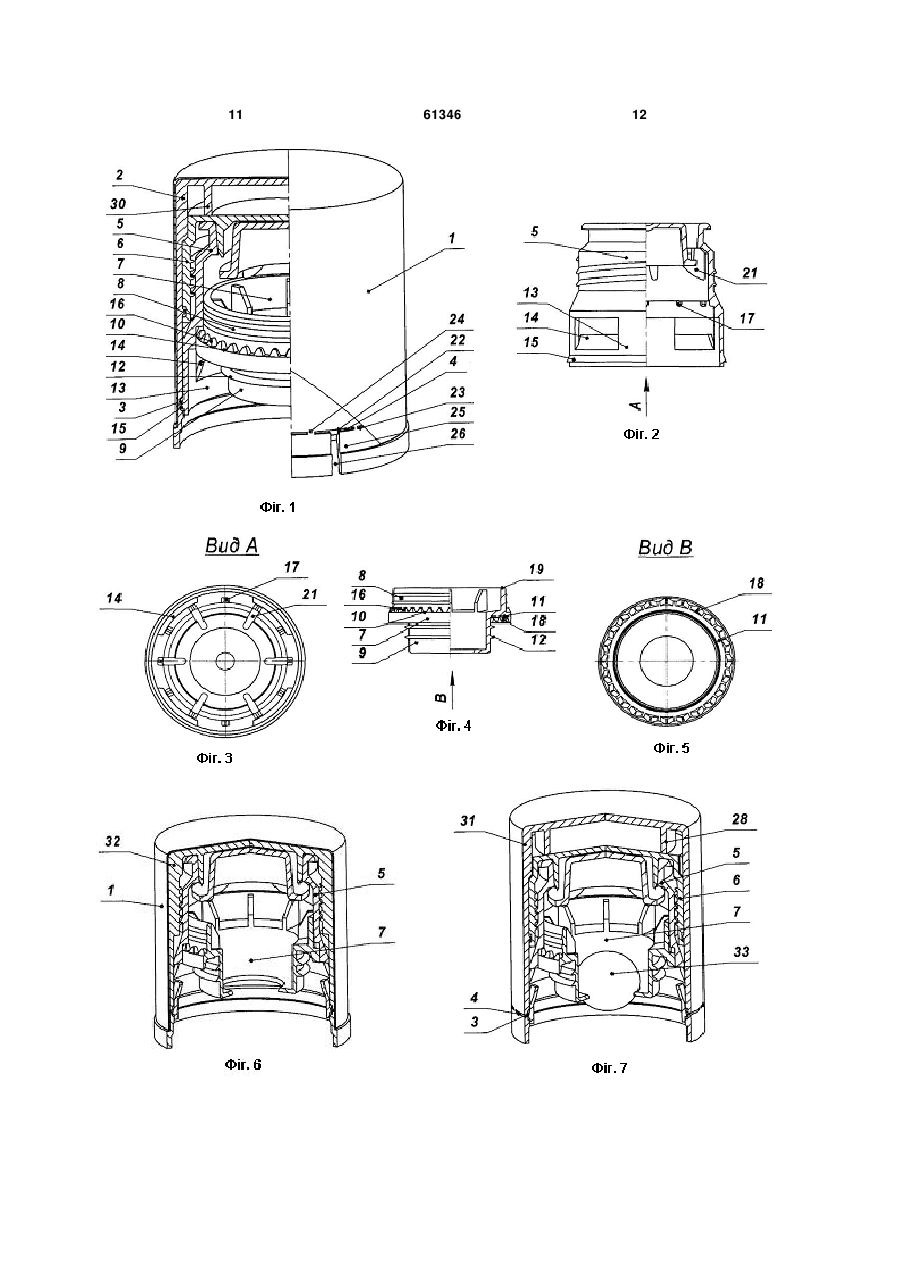

1. Закупорювальний пристрій для пляшки з рідиною, який включає кожух, у якому розташований пластмасовий циліндричний корпус, що містить на внутрішній поверхні кільцеву канавку з неміцною перфорованою кільцевою ділянкою між стичними кромками для відокремлення відривного кільця від вказаного корпуса при розкриванні закупорювального пристрою, роздавальний пристрій з вхідним та вихідними отворами, кришку, жорстко закріплену у циліндричному корпусі вище вказаної кільцевої канавки, з різзю на внутрішній поверхні, що взаємодіє із різзю на верхній частині роздавального пристрою, та пробку з верхньою та нижньою циліндричними посадочними поверхнями, верхньою торцевою поверхнею та верхньою та нижньою опорними кільцевими поверхнями, верхня циліндрична посадочна поверхня якої спряжена з внутрішньою поверхнею порожнини роздавального пристрою, а нижня циліндрична посадочна поверхня пробки містить ущільнення, що контактує з горловиною пляшки, при цьому нижня частина роздавального пристрою оснащена циліндричною юбкою, що містить фіксуючі елементи для закріплення на горловині пляшки та кільцевий виступ, що контактує із кільцевою канавкою циліндричного корпуса, який відрізняється тим, що верхня опорна кільцева поверхня пробки містить фіксуючі зубці для попередження прокручування роздавального пристрою відносно пробки та примикає до відповідних конгруентно розташованих стопорних елементів, виконаних у порожнині роздавального пристрою, а нижня опорна кільцева поверхня пробки оснащена фіксуючими зачепами для зчеплення з торцем горловини пляшки для попередження прокручування пробки відносно горловини пляшки. 2. Закупорювальний пристрій за п.1, який відрізняється тим, що фіксуючі зубці виконані у вигляді радіальних ребер, розташованих з рівним кроком на верхній опорній кільцевій поверхні пробки. 3. Закупорювальний пристрій за п.1 або п.2, який відрізняється тим, що кількість фіксуючих зубців на верхній опорній кільцевій поверхні пробки дорі 2 (19) 1 3 61346 4 тина, яка контактує з внутрішньою торцевою поверхнею кожуха. 14. Закупорювальний пристрій за п.1, який відрізняється тим, що на внутрішній торцевій поверхні циліндричного корпуса виконаний виступаючий засіб, який контактує з зовнішньою торцевою поверхнею кришки. 15. Закупорювальний пристрій за п.1, який відрізняється тим, що він містить запірний елемент, розміщений у порожнині роздавального пристрою. 16. Закупорювальний пристрій за п.1, який відрізняється тим, що неміцна перфорована кільцева ділянка пластмасового циліндричного корпуса виконана у вигляді дискретного перерізу, який містить щонайменше одну перемичку між стичними кромками кільцевої ділянки. 17. Закупорювальний пристрій за п.1, який відрізняється тим, що відривне кільце містить щонайменше один вертикальний переріз для руйнування відривного кільця під час першого розкривання закупорювального пристрою. Корисна модель належить до харчової промисловості, зокрема до закупорювальних пристроїв для скляних пляшок, призначених, наприклад, для розливу та зберігання в них міцних високоякісних алкогольних напоїв. Відомий закупорювальний пристрій для пляшки з рідиною, металевий кожух якого містить кільцеву канавку та кільцеву ділянку з послабленим перерізом між стичними кромками для розкривання закупорювального пристрою, роздавальний пристрій з вхідним та вихідними отворами, виконаний у вигляді єдиної деталі з пластмасовим циліндричним корпусом, обладнаним засобами для жорсткої фіксації на горловині пляшки, кришку з різзю на внутрішній поверхні, що взаємодіє із різзю на верхній частині роздавального пристрою. Металевий кожух жорстко з'єднаний з кришкою і роздавальним пристроєм відповідно вище і нижче від кільцевої ділянки з послабленим перерізом. Закупорювальний пристрій також містить пробку з верхньою та нижньою циліндричними посадочними поверхнями та опорними кільцевими поверхнями, верхня циліндрична посадочна поверхня якої спряжена з внутрішньою поверхнею порожнини роздавального пристрою, а нижня циліндрична посадочна поверхня пробки містить ущільнення, що контактує з горловиною пляшки, при цьому нижня частина роздавального пристрою оснащена циліндричною юбкою, що містить фіксуючі елементи для закріплення на горловині пляшки (див. патент України №16890, МПК B65D41/34, опубл. 15.08.2006р.). Роздавальний пристрій має подовжений пластмасовий корпус з поздовжніми виступами, які контактують із зовнішньою циліндричною поверхнею горловини пляшки, з метою запобігання прокручування роздавального пристрою відносно горловини пляшки. Для виконання поздовжніх виступів пластмасовий корпус має мати достатній діаметр та достатню довжину із-за вимог його міцності, що призводить до значної витрати матеріалу на його виготовлення. Недоліком відомого пристрою є недостатньо надійне скріплення пробки з внутрішньою порожниною роздавального пристрою, що викликає можливе провертання кришки разом з роздавальним пристроєм відносно пробки та ускладнює відкривання пляшки. Також недоліком відомого пристрою є недостатньо надійне скріплення поздовжніх виступів роздавального пристрою з відповідними ребрами на горловині пляшки, що викликає можливе провертання кришки разом з роздавальним пристроєм відносно пляшки та ускладнює її відкривання. Ще одним недоліком закупорювального пристрою є зменшення поля для напису на зовнішню поверхню металевого корпусу, призначену для його декорування із-за необхідності завальцьовування металевого корпусу у кільцевій канавці на горловині пляшки. Також недоліком відомого пристрою є недостатньо міцне зчеплення пробки з торцевою поверхнею горловини пляшки, а також недостатня жорсткість закупорювального пристрою до механічних навантажень при транспортуванні із-за виконання на металевому кожусі неміцної кільцевої ділянки з послабленим перерізом. Найближчим аналогом пристрою, що заявляється, є закупорювальний пристрій для пляшки з рідиною, який включає кожух, у якому розташований пластмасовий циліндричний корпус, що містить на внутрішній поверхні кільцеву канавку з неміцною перфорованою кільцевою ділянкою між стичними кромками для відокремлення відривного кільця від вказаного корпусу при розкриванні закупорювального пристрою, роздавальний пристрій з вхідним та вихідними отворами, кришку, жорстко закріплену у циліндричному корпусі вище вказаної кільцевої канавки, з різзю на внутрішній поверхні, що взаємодіє із різзю на верхній частині роздавального пристрою, та пробку з верхньою та нижньою циліндричними посадочними поверхнями та верхньою та нижньою опорними кільцевими поверхнями, верхня циліндрична посадочна поверхня якої спряжена з внутрішньою поверхнею порожнини роздавального пристрою, а нижня циліндрична посадочна поверхня пробки містить ущільнення, що контактує з горловиною пляшки, при цьому нижня частина роздавального пристрою оснащена циліндричною юбкою, що містить фіксуючі елементи для закріплення на горловині пляшки та кільцевий виступ, що контактує із кільцевою канавкою циліндричного корпусу (див. патент України №21374, МПК B65D41/34, опубл. 15.06.2006р.). Роздавальний пристрій має подовжений пластмасовий корпус з поздовжніми виступами, які контактують з зовнішньою циліндричною поверхнею горловини пляшки, з метою запобігання прокручуванню роздавального пристрою відносно горловини пляшки. Для виконання поздовжніх ви 5 ступів пластмасовий корпус має мати достатній діаметр та достатню довжину із-за вимог його міцності, що призводить до значної витрати матеріалу на його виготовлення. Недоліками відомого пристрою є недостатньо міцне зчеплення пробки з торцевою поверхнею горловини пляшки, а також недостатньо надійне скріплення пробки з внутрішньою порожниною роздавального пристрою, що викликає можливе провертання кришки разом з роздавальним пристроєм відносно пробки та ускладнює процес відкривання пляшки. Також недоліком відомого пристрою є недостатньо надійне скріплення поздовжніх виступів роздавального пристрою з відповідними ребрами на горловині пляшки, що викликає можливе провертання кришки разом з роздавальним пристроєм відносно пляшки та ускладнює її відкривання. Разом з тим, виконання пластмасового корпусу, який має збільшені діаметр та довжину, призводить до значної витрати матеріалу на його виготовлення. Задачею корисної моделі є створення закупорювального пристрою для пляшки з рідиною, який характеризується високою надійністю закупорювання та є захищеним від прокручування відносно горловини пляшки при одночасному зниженні його матеріаломісткості. Для вирішення поставленої задачі у відомому закупорювальному пристрої для пляшки з рідиною, який включає кожух, у якому розташований пластмасовий циліндричний корпус, що містить на внутрішній поверхні кільцеву канавку з неміцною перфорованою кільцевою ділянкою між стичними кромками для відокремлення відривного кільця від вказаного корпусу при розкриванні закупорювального пристрою, роздавальний пристрій з вхідним та вихідними отворами,кришку, жорстко закріплену у циліндричному корпусі вище вказаної кільцевої канавки, з різзю на внутрішній поверхні, що взаємодіє із різзю на верхній частині роздавального пристрою, та пробку з верхньою та нижньою циліндричними посадочними поверхнями, верхньою торцевою поверхнею та верхньою та нижньою опорними кільцевими поверхнями, верхня циліндрична посадочна поверхня якої спряжена з внутрішньою поверхнею порожнини роздавального пристрою, а нижня циліндрична посадочна поверхня пробки містить ущільнення, що контактує з горловиною пляшки, при цьому нижня частина роздавального пристрою оснащена циліндричною юбкою, що містить фіксуючі елементи для закріплення на горловині пляшки та кільцевий виступ, що контактує із кільцевою канавкою циліндричного корпусу, згідно до корисної моделі, що заявляється, верхня опорна кільцева поверхня пробки містить фіксуючі зубці для попередження прокручування роздавального пристрою відносно пробки та примикає до відповідних конгруентно розташованих стопорних елементів, виконаних у порожнині роздавального пристрою, а нижня опорна кільцева поверхня пробки оснащена фіксуючими зачепами для зчеплення з торцем горловини пляшки для попередження прокручування пробки відносно горловини пляшки. 61346 6 Оздоблення нижньої опорної кільцевої поверхні пробки фіксуючими зачепами для попередження прокручування пробки відносно горловини пляшки дозволяє зменшити довжину роздавального пристрою та досягти зменшення витрати матеріалів на виготовлення закупорювального пристрою. Виконання фіксуючих зубців на верхній опорній кільцевій поверхні пробки разом з виконанням у порожнині роздавального пристрою відповідних конгруентно розташованих стопорних елементів, дозволяє попередити прокручування роздавального пристрою відносно пробки і запобігти незручностей при відкритті пляшки. У окремому варіанті виконання закупорювального пристрою, фіксуючі зубці виконані у вигляді радіальних ребер, розташованих з рівним кроком на верхній опорній кільцевій поверхні пробки. Згідно з наступними окремими варіантами виконання закупорювального пристрою кількість фіксуючих зубців на верхній опорній кільцевій поверхні пробки дорівнюється кількості відповідних конгруентно розташованих стопорних елементів, виконаних у порожнині роздавального пристрою, або є більшою, або меншою від неї. У окремому варіанті виконання закупорювального пристрою верхня торцева поверхня пробки може бути оснащена виступами, що розташовані з рівним кроком на вказаній поверхні. Згідно з наступними варіантами виконання закупорювального пристрою кожух, у якому розташований пластмасовий циліндричний корпус, може бути металевим або пластмасовим. У окремому варіанті виконання закупорювального пристрою пластмасовий циліндричний корпус разом з пластмасовим кожухом виконані як одна деталь з пластмаси. Ще у одному варіанті виконання закупорювального пристрою пластмасовий циліндричний корпус разом з кришкою виконані як одна деталь з пластмаси. У іншому варіанті виконання закупорювального пристрою на внутрішній торцевій поверхні пластмасового кожуха, виконані ребристі елементи, які контактують з зовнішньою торцевою поверхнею циліндричного корпусу. У іншому виконанні закупорювального пристрою на зовнішній торцевій поверхні кришки виконані виступи, які контактують з внутрішньою торцевою поверхнею циліндричного корпусу. У іншому варіанті виконання закупорювального пристрою на зовнішній торцевій поверхні циліндричного корпусу виконана виступаюча частина, яка контактує з внутрішньою торцевою поверхнею кожуха. У іншому варіанті виконання закупорювального пристрою на внутрішній торцевій поверхні циліндричного корпусу виконаний виступаючий засіб, який контактує з зовнішньою торцевою поверхнею кришки. Вказані у останніх чотирьох абзацах наступні ознаки, тобто наявність ребристих елементів, або виступів, або виступаючої частини, або виступаючого засобу, дозволяють збільшити площину бокової циліндричної поверхні кожуха для розміщення 7 на ньому елементів декорування закупорювального пристрою. Вказані ознаки можуть бути використані в пристрої, що заявляється, як поодинці, так і сукупно, будь у якій комбінації. Згідно до наступного варіанту виконання закупорювального пристрою він містить запірний елемент, розміщений у порожнині роздавального пристрою. Наявність запірного елемента дозволяє унеможливити повторне наповнення спорожненої пляшки або введення деякої кількості другої рідини, властивості та якість якої відрізняються від властивостей та якості висхідної рідини, та є додатковим ступенем захисту вмісту пляшки. У окремому варіанті виконання закупорювального пристрою неміцна перфорована кільцева ділянка пластмасового циліндричного корпусу виконана у вигляді дискретного перерізу, який містить, щонайменше, одну перемичку між стичними кромками кільцевої ділянки. Згідно з наступним варіантом виконання закупорювального пристрою відривне кільце містить, щонайменше, один вертикальний переріз для руйнування відривного кільця під час першого розкривання закупорювального пристрою. Сукупність суттєвих ознак закупорювального пристрою для пляшки з рідиною, що заявляється, дозволяє забезпечити високу надійність, як закупорювання, так і виявлення несанкціонованого відкривання пляшки, а також запобігти прокручуванню пристрою відносно горловини пляшки при одночасному зниженні його матеріаломісткості. Корисна модель пояснюється кресленнями, де на Фіг.1 зображений загальний вигляд закупорювального пристрою для пляшки з рідиною; на Фіг.2 - загальний вигляд роздавального пристрою; на Фіг.3 - вид А Фіг.2; на Фіг.4 - загальний вигляд пробки; на Фіг.5 - вид В Фіг.4; на Фіг.6-11 зображені варіанти виконання закупорювального пристрою; на Фіг.12 - схема збирання закупорювального пристрою. Закупорювальний пристрій для пляшки з рідиною містить кожух 1, у якому розташований пластмасовий циліндричний корпус 2, що містить на внутрішній поверхні кільцеву канавку 3 з неміцною перфорованою кільцевою ділянкою 4, призначену для розкривання закупорювального пристрою. Закупорювальний пристрій містить роздавальний пристрій 5 з вхідним та вихідними отворами, кришку 6, жорстко закріплену у циліндричному корпусі 2 вище вказаної кільцевої канавки 3, з різзю на внутрішній поверхні, що взаємодіє із різзю на верхній частині роздавального пристрою 5. Також до складу закупорювального пристрою входить пробка 7 з верхньою та нижньою циліндричними посадочними поверхнями 8 та 9, відповідно, та верхньою та нижньою опорними кільцевими поверхнями 10 та 11, відповідно. Верхня циліндрична посадочна поверхня 8 спряжена з внутрішньою поверхнею порожнини роздавального пристрою 5, а нижня циліндрична посадочна поверхня 9 пробки 7 міс 61346 8 тить ущільнення 12, що контактує з горловиною пляшки (на кресленнях не показана), при цьому нижня частина роздавального пристрою 5 оснащена циліндричною юбкою 13, що містить фіксуючі елементи 14 для закріплення на горловині пляшки та кільцевий виступ 15, що контактує із кільцевою канавкою 3 циліндричного корпусу 2. Верхня опорна кільцева поверхня 10 пробки 7 містить фіксуючі зубці 16 для попередження прокручування роздавального пристрою 5 відносно пробки 7 та примикає до відповідних конгруентно розташованих стопорних елементів 17, виконаних у порожнині роздавального пристрою 5. Нижня опорна кільцева поверхня 11 пробки 7 оснащена фіксуючими зачепами 18 для попередження прокручування пробки 7 відносно горловини пляшки. Фіксуючі зубці 16 виконані у вигляді радіальних ребер, розташованих з рівним кроком на верхній опорній кільцевій поверхні 10 пробки 7. Кількість фіксуючих зубців 16 на верхній опорній кільцевій поверхні 10 пробки 7 кратна кількості відповідних конгруентно розташованих стопорних елементів 17, виконаних у порожнині роздавального пристрою 5. Пробка 7 містить також верхню торцеву поверхню 19, на якій можуть бути виконані виступи 20 (див. Фіг.9), які розташовані з рівним кроком на вказаній торцевій поверхні 19. У порожнині роздавального пристрою 5 виконані поздовжні ребра 21, які встановлені з відповідним кроком та сполучаються з виступами 20 пробки 7. Пластмасовий циліндричний корпус 2 містить неміцну перфоровану кільцеву ділянку 4, розташовану між стичними кромками, а саме верхньою стичною кромкою 22 та нижньою стичною кромкою 23. Кільцева ділянка 4 пластмасового циліндричного корпусу 2 виконана у вигляді дискретного перерізу та містить, щонайменше, одну перемичку 24 між верхньою та нижньою стичними кромками 22 та 23, відповідно. Пластмасовий циліндричний корпус 2 містить відривне кільце 25, яке є частиною циліндричного корпусу 2 та призначене для відокремлення від корпусу 2 по кільцевій ділянці 4 під час першого розкривання закупорювального пристрою. В окремому варіанті виконання закупорювального пристрою відривне кільце 25 містить, щонайменше, один вертикальний переріз 26 для руйнування відривного кільця 25 під час першого розкривання закупорювального пристрою. Кожух 1 закупорювального пристрою, у якому розташований пластмасовий циліндричний корпус 2, може бути виконаний металевим (див. Фіг.1) або пластмасовим (див. Фіг.8, 10). Кришка 6 може бути жорстко з'єднана, за допомогою клейового з'єднання, з пластмасовим циліндричним корпусом 2. На зовнішній верхній торцевій поверхні кришки 6 можуть бути виконані виступи 27 (див. Фіг.9), які контактують з внутрішньою торцевою поверхнею циліндричного корпусу 2 та мають вигляд сукупності ребер, встановлених перпендикулярно до поверхні кришки 6. В іншому варіанті виконання закупорювального пристрою на внутрішній торцевій поверхні плас 9 тмасового кожуха 1, виконані ребристі елементи 28, які контактують з зовнішньою торцевою поверхнею циліндричного корпусу 2 (див. Фіг.8). В окремому варіанті виконання закупорювального пристрою на зовнішній торцевій поверхні циліндричного корпусу 2 виконана виступаюча частина 29, яка має вигляд сукупності ребер та контактує з внутрішньою торцевою поверхнею кожуха 1 (див. Фіг.11). В іншому варіанті виконання закупорювального пристрою на внутрішній торцевій поверхні циліндричного корпусу 2 виконаний виступаючий засіб 30, який контактує із зовнішньою торцевою поверхнею кришки 6 та може бути виконаний у вигляді сукупності ребер, встановлених перпендикулярно до внутрішньої торцевої поверхні циліндричного корпусу 2 (див. Фіг.1). Наявність виступів 27, ребристих елементів 28, виступаючої частини 29 або виступаючого засобу 30, дозволяють збільшити площину бокової циліндричної поверхні кожуха 1 для розміщення на ньому елементів декорування закупорювального пристрою. Ще в одному варіанті виконання закупорювального пристрою пластмасовий циліндричний корпус 2 та пластмасовий кожух 1 можуть бути виконані як одна деталь 31 з пластмаси (див. Фіг.7). В іншому окремому варіанті виконання закупорювального пристрою пластмасовий циліндричний корпус 2 та кришка 6 виконані як одна деталь 32 з пластмаси (див. Фіг.6, 10). Закупорювальний пристрій містить запірний елемент, виконаний у вигляді рухомої кульки 33, розміщеною у порожнині роздавального пристрою 5. Наявність запірного елементу є додатковим ступенем захисту вмісту пляшки, оскільки унеможливлює повторне наповнення спорожненої пляшки або введення деякої кількості другої рідини, властивості та якість якої відрізняються від властивостей та якості висхідної рідини. Складання та робота закупорювального пристрою здійснюється наступним чином. Спочатку збирають роздавальний пристрій 5, для чого у його порожнині розташовують рухому кульку 33, потім у його порожнину вводять пробку 7, де вона фіксується таким чином, що верхня циліндрична посадочна поверхня 8 пробки 7 спрягається із внутрішньою поверхнею порожнини роздавального пристрою 5. За рахунок того, що верхня опорна кільцева поверхня 10 пробки 7 містить фіксуючі зубці 16 та примикає до відповідних конгруентно розташованих стопорних елементів 17, виконаних у порожнині роздавального пристрою 5, забезпечується запобігання прокручуванню роздавального пристрою 5 відносно пробки 7. Кришку 6 нагвинчують на роздавальний пристрій 5. Зібрана конструкція встановлюється з натягом у пластмасовому циліндричному корпусі 2 таким чином, що кільцевий виступ 15 входить у кільцеву канавку 3 циліндричного корпусу 2. (див. Фіг.12). У пластмасовому циліндричному корпусі 2 виконується неміцна перфорована кільцева ділянка 61346 10 4, шляхом часткового розрізання (перфорації) корпусу 2 у межах кільцевої канавки 3, з отриманням стичних кромок 22, 23 у тлі корпусу 2 та виконанням, щонайменше, однієї перемички 24 між верхньою та нижньою стичними кромками 22 та 23, відповідно. При цьому нижня стична кромка 23 кільцевої ділянки 4 створює верхній торець відривного кільця 25, що залишається на горловині пляшки після першого розкриття закупорювального пристрою. У складеному вигляді зібраний вузол може бути встановлений у металевому кожусі 1. У іншому варіанті виконання, коли циліндричний корпус 2 та пластмасовий кожух 1 виконані як одна деталь 32 з пластмаси (див. Фіг.7), поверхня пластмасового циліндричного корпусу 2 виконує функцію кожуха 1. На складальному автоматі всі деталі закупорювального пристрою послідовно збираються у автоматичному режимі. У складеному вигляді закупорювальний пристрій із зусиллям насаджується на горловину пляшки (на кресленні не показана). При цьому нижня циліндрична посадочна поверхня 9 пробки 7 входить в контакт з внутрішньою поверхнею горловини пляшки. Нижня опорна кільцева поверхня 11 пробки 7, яка оснащена фіксуючими зачепами 13, контактує з торцевою поверхнею горловини пляшки. Ущільнення 12, що виконане на посадочній поверхні 9 пробки 7, запобігає несанкціонованому витоку напою із пляшки. При першому відкриванні пляшки кільцевий виступ 15, що входить у кільцеву канавку 3 циліндричного корпусу 2, впливає на нижній торець кільцевої канавки 3, що викликає роз'єднання пластмасового циліндричного корпусу 2 закупорювального пристрою по кільцевій ділянці 4 з дискретним перерізом та відповідним руйнуванням перемичок 24. Кришка 6 разом з циліндричним корпусом 2 відкручується з певним зусиллям, яке долає силу зв'язку поміж корпусом 2 та відривним кільцем 25, яке залишається на горловині пляшки, після розкриття закупорювального пристрою. При повторному закручуванні кришки 6 разом з частиною пластмасового циліндричного корпусу 2, яка відділилась, верхня стична кромка 22 циліндричного корпусу 2 не досягає місця розташування відривного кільця 25, що свідчить про попереднє несанкціоноване відкривання пляшки. Оскільки роздавальний пристрій 5 за допомогою фіксуючих елементів 14 жорстко закріплюється на горловині пляшки, це дозволяє надійно зафіксувати закупорювальний пристрій на горловині пляшки та виключити можливість його прокручування і осьового переміщення відносно останньої, що гарантує надійне закупорювання пляшки. При цьому, за рахунок зменшення довжини роздавального пристрою 5, досягається економія матеріалу на його виготовлення. Оздоблення закупорювального пристрою запірним елементом у вигляді рухомої кульки 33 дозволяє захистити вміст пляшки від повторного заповнення та фальсифікації. 11 61346 12 13 Комп’ютерна верстка Н. Лиcенко 61346 Підписне 14 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
