Надувна розпірка для чобіт

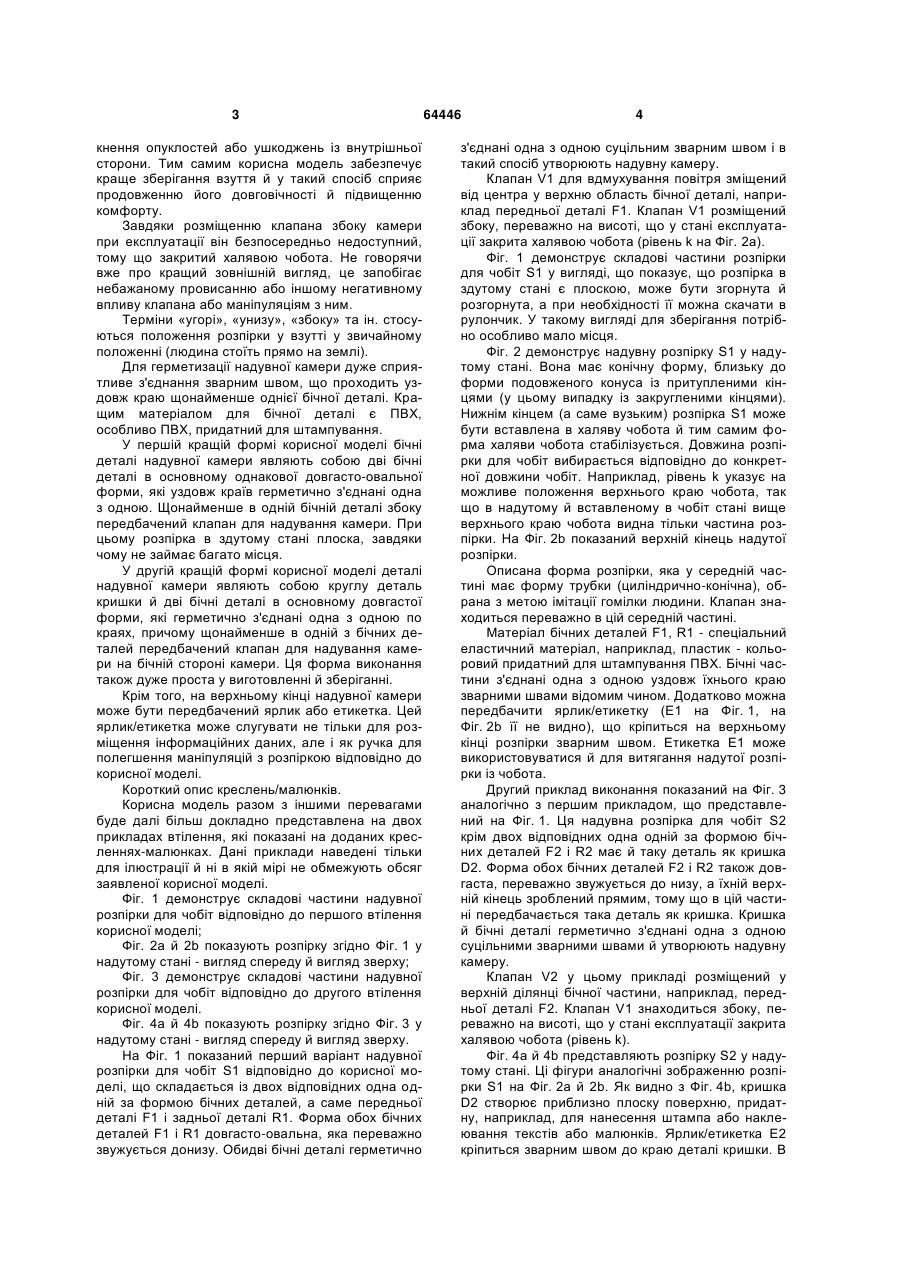

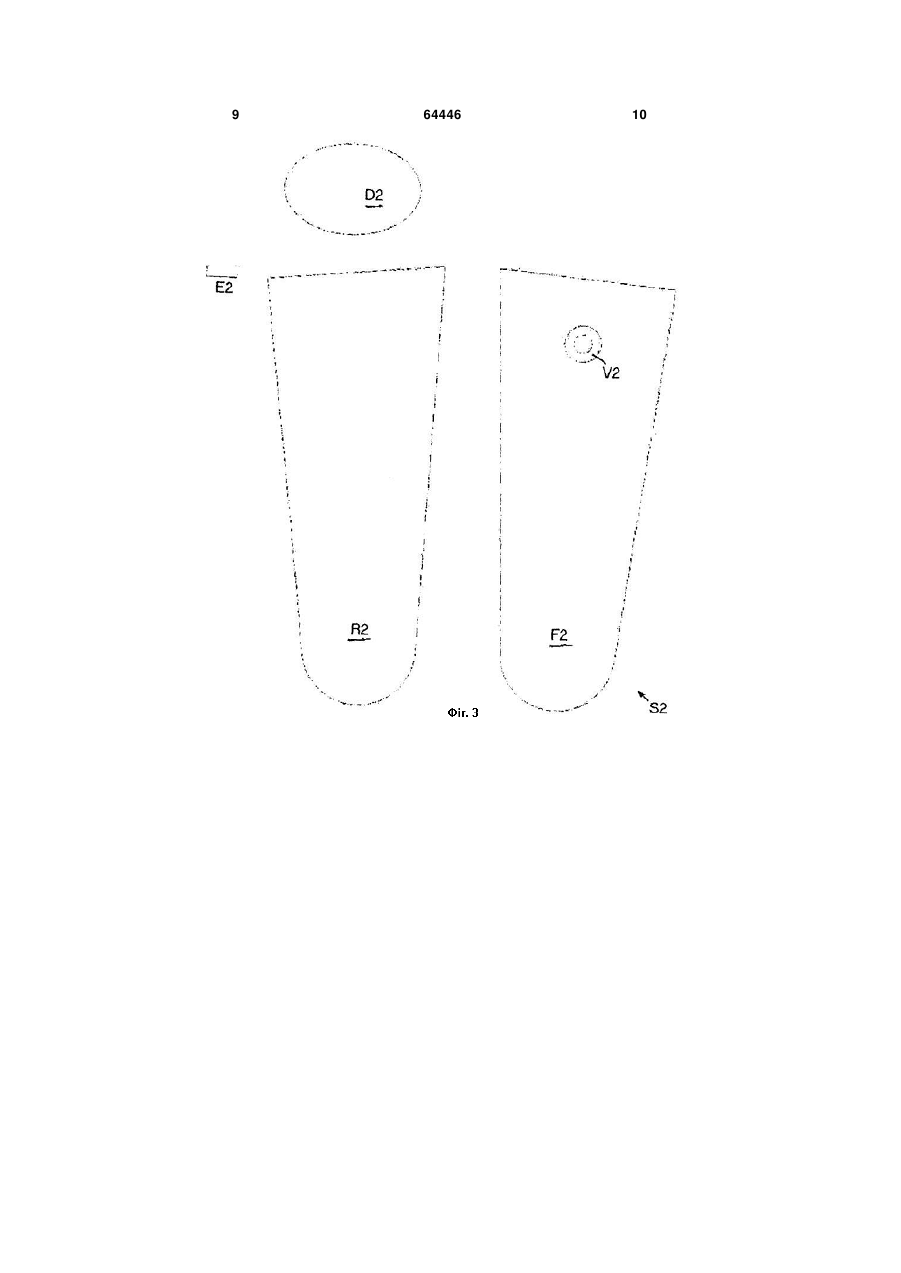

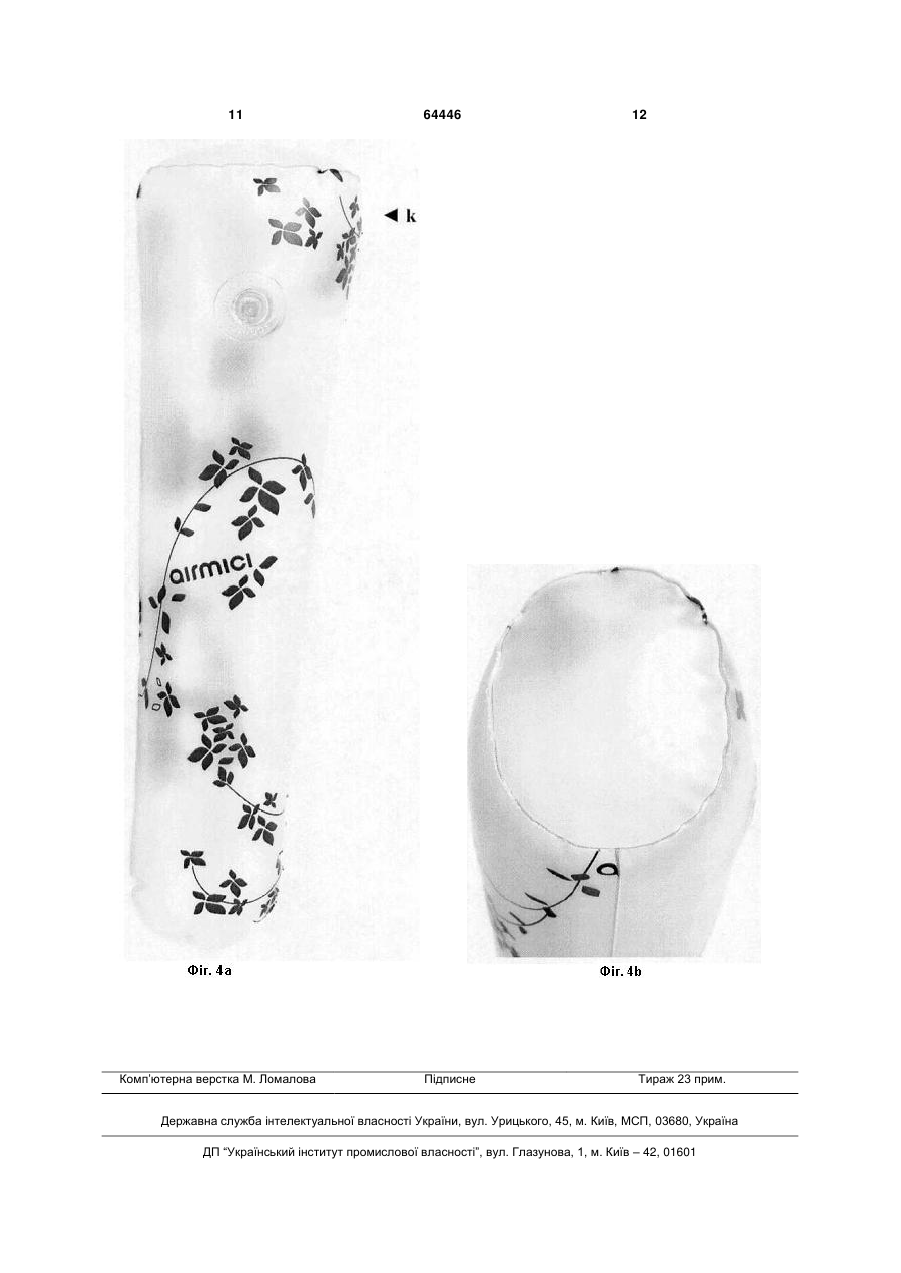

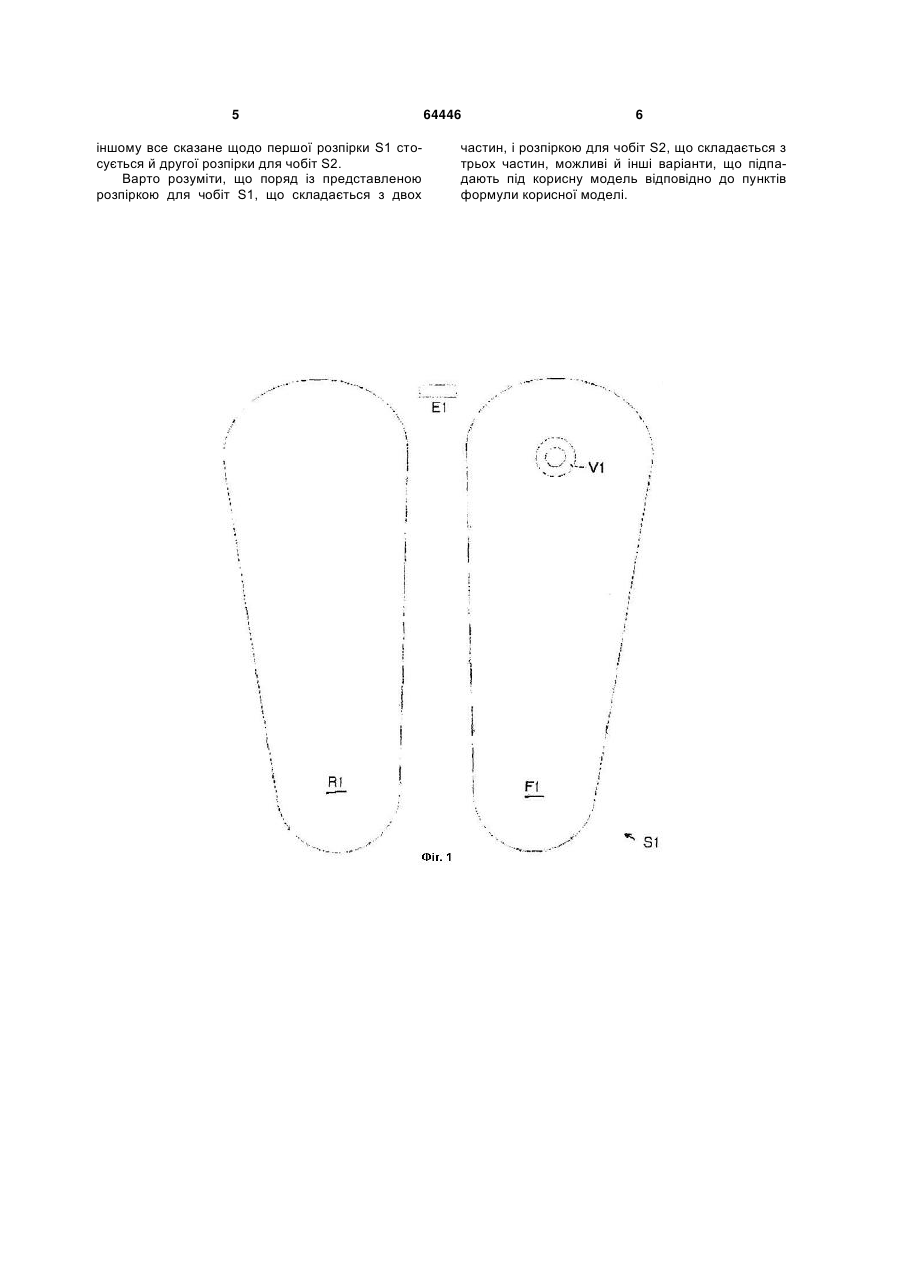

1. Надувна розпірка для чобіт, що має надувну камеру, щонайменше одна з бічних деталей (F1, R1; F2, R2) якої виконана з еластичного матеріалу, причому для надування камери в бічній деталі стінки передбачений клапан (V1, V2), що у надутому стані камери розташований збоку, яка відрізняється тим, що надувна камера в надутому стані має довгасто-конічну форму для введення у взуття, а матеріалом надувної камери є придатний для штампування ПВХ. 2. Надувна розпірка для чобіт за п. 1, яка відрізняється тим, що має сполучний зварний шов, що проходить уздовж краю щонайменше однієї бічної деталі, для герметизації надувної камери. 3. Надувна розпірка для чобіт за п. 1 або 2, яка відрізняється тим, що бічні деталі надувної камери являють собою дві бічні деталі (F1, R1), які ма U 2 (19) 1 3 кнення опуклостей або ушкоджень із внутрішньої сторони. Тим самим корисна модель забезпечує краще зберігання взуття й у такий спосіб сприяє продовженню його довговічності й підвищенню комфорту. Завдяки розміщенню клапана збоку камери при експлуатації він безпосередньо недоступний, тому що закритий халявою чобота. Не говорячи вже про кращий зовнішній вигляд, це запобігає небажаному провисанню або іншому негативному впливу клапана або маніпуляціям з ним. Терміни «угорі», «унизу», «збоку» та ін. стосуються положення розпірки у взутті у звичайному положенні (людина стоїть прямо на землі). Для герметизації надувної камери дуже сприятливе з'єднання зварним швом, що проходить уздовж краю щонайменше однієї бічної деталі. Кращим матеріалом для бічної деталі є ПВХ, особливо ПВХ, придатний для штампування. У першій кращій формі корисної моделі бічні деталі надувної камери являють собою дві бічні деталі в основному однакової довгасто-овальної форми, які уздовж країв герметично з'єднані одна з одною. Щонайменше в одній бічній деталі збоку передбачений клапан для надування камери. При цьому розпірка в здутому стані плоска, завдяки чому не займає багато місця. У другій кращій формі корисної моделі деталі надувної камери являють собою круглу деталь кришки й дві бічні деталі в основному довгастої форми, які герметично з'єднані одна з одною по краях, причому щонайменше в одній з бічних деталей передбачений клапан для надування камери на бічній стороні камери. Ця форма виконання також дуже проста у виготовленні й зберіганні. Крім того, на верхньому кінці надувної камери може бути передбачений ярлик або етикетка. Цей ярлик/етикетка може слугувати не тільки для розміщення інформаційних даних, але і як ручка для полегшення маніпуляцій з розпіркою відповідно до корисної моделі. Короткий опис креслень/малюнків. Корисна модель разом з іншими перевагами буде далі більш докладно представлена на двох прикладах втілення, які показані на доданих кресленнях-малюнках. Дані приклади наведені тільки для ілюстрації й ні в якій мірі не обмежують обсяг заявленої корисної моделі. Фіг. 1 демонструє складові частини надувної розпірки для чобіт відповідно до першого втілення корисної моделі; Фіг. 2а й 2b показують розпірку згідно Фіг. 1 у надутому стані - вигляд спереду й вигляд зверху; Фіг. 3 демонструє складові частини надувної розпірки для чобіт відповідно до другого втілення корисної моделі. Фіг. 4а й 4b показують розпірку згідно Фіг. 3 у надутому стані - вигляд спереду й вигляд зверху. На Фіг. 1 показаний перший варіант надувної розпірки для чобіт S1 відповідно до корисної моделі, що складається із двох відповідних одна одній за формою бічних деталей, а саме передньої деталі F1 і задньої деталі R1. Форма обох бічних деталей F1 і R1 довгасто-овальна, яка переважно звужується донизу. Обидві бічні деталі герметично 64446 4 з'єднані одна з одною суцільним зварним швом і в такий спосіб утворюють надувну камеру. Клапан V1 для вдмухування повітря зміщений від центра у верхню область бічної деталі, наприклад передньої деталі F1. Клапан V1 розміщений збоку, переважно на висоті, що у стані експлуатації закрита халявою чобота (рівень k на Фіг. 2а). Фіг. 1 демонструє складові частини розпірки для чобіт S1 у вигляді, що показує, що розпірка в здутому стані є плоскою, може бути згорнута й розгорнута, а при необхідності її можна скачати в рулончик. У такому вигляді для зберігання потрібно особливо мало місця. Фіг. 2 демонструє надувну розпірку S1 y надутому стані. Вона має конічну форму, близьку до форми подовженого конуса із притупленими кінцями (у цьому випадку із закругленими кінцями). Нижнім кінцем (а саме вузьким) розпірка S1 може бути вставлена в халяву чобота й тим самим форма халяви чобота стабілізується. Довжина розпірки для чобіт вибирається відповідно до конкретної довжини чобіт. Наприклад, рівень k указує на можливе положення верхнього краю чобота, так що в надутому й вставленому в чобіт стані вище верхнього краю чобота видна тільки частина розпірки. На Фіг. 2b показаний верхній кінець надутої розпірки. Описана форма розпірки, яка у середній частині має форму трубки (циліндрично-конічна), обрана з метою імітації гомілки людини. Клапан знаходиться переважно в цій середній частині. Матеріал бічних деталей F1, R1 - спеціальний еластичний матеріал, наприклад, пластик - кольоровий придатний для штампування ПВХ. Бічні частини з'єднані одна з одною уздовж їхнього краю зварними швами відомим чином. Додатково можна передбачити ярлик/етикетку (Е1 на Фіг. 1, на Фіг. 2b її не видно), що кріпиться на верхньому кінці розпірки зварним швом. Етикетка Е1 може використовуватися й для витягання надутої розпірки із чобота. Другий приклад виконання показаний на Фіг. 3 аналогічно з першим прикладом, що представлений на Фіг. 1. Ця надувна розпірка для чобіт S2 крім двох відповідних одна одній за формою бічних деталей F2 і R2 має й таку деталь як кришка D2. Форма обох бічних деталей F2 і R2 також довгаста, переважно звужується до низу, а їхній верхній кінець зроблений прямим, тому що в цій частині передбачається така деталь як кришка. Кришка й бічні деталі герметично з'єднані одна з одною суцільними зварними швами й утворюють надувну камеру. Клапан V2 у цьому прикладі розміщений у верхній ділянці бічної частини, наприклад, передньої деталі F2. Клапан V1 знаходиться збоку, переважно на висоті, що у стані експлуатації закрита халявою чобота (рівень k). Фіг. 4а й 4b представляють розпірку S2 у надутому стані. Ці фігури аналогічні зображенню розпірки S1 на Фіг. 2а й 2b. Як видно з Фіг. 4b, кришка D2 створює приблизно плоску поверхню, придатну, наприклад, для нанесення штампа або наклеювання текстів або малюнків. Ярлик/етикетка Е2 кріпиться зварним швом до краю деталі кришки. В 5 іншому все сказане щодо першої розпірки S1 стосується й другої розпірки для чобіт S2. Варто розуміти, що поряд із представленою розпіркою для чобіт S1, що складається з двох 64446 6 частин, і розпіркою для чобіт S2, що складається з трьох частин, можливі й інші варіанти, що підпадають під корисну модель відповідно до пунктів формули корисної моделі. 7 64446 8 9 64446 10 11 Комп’ютерна верстка М. Ломалова 64446 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
