Пристрій для розчистки русла малих річок від мулових наносів

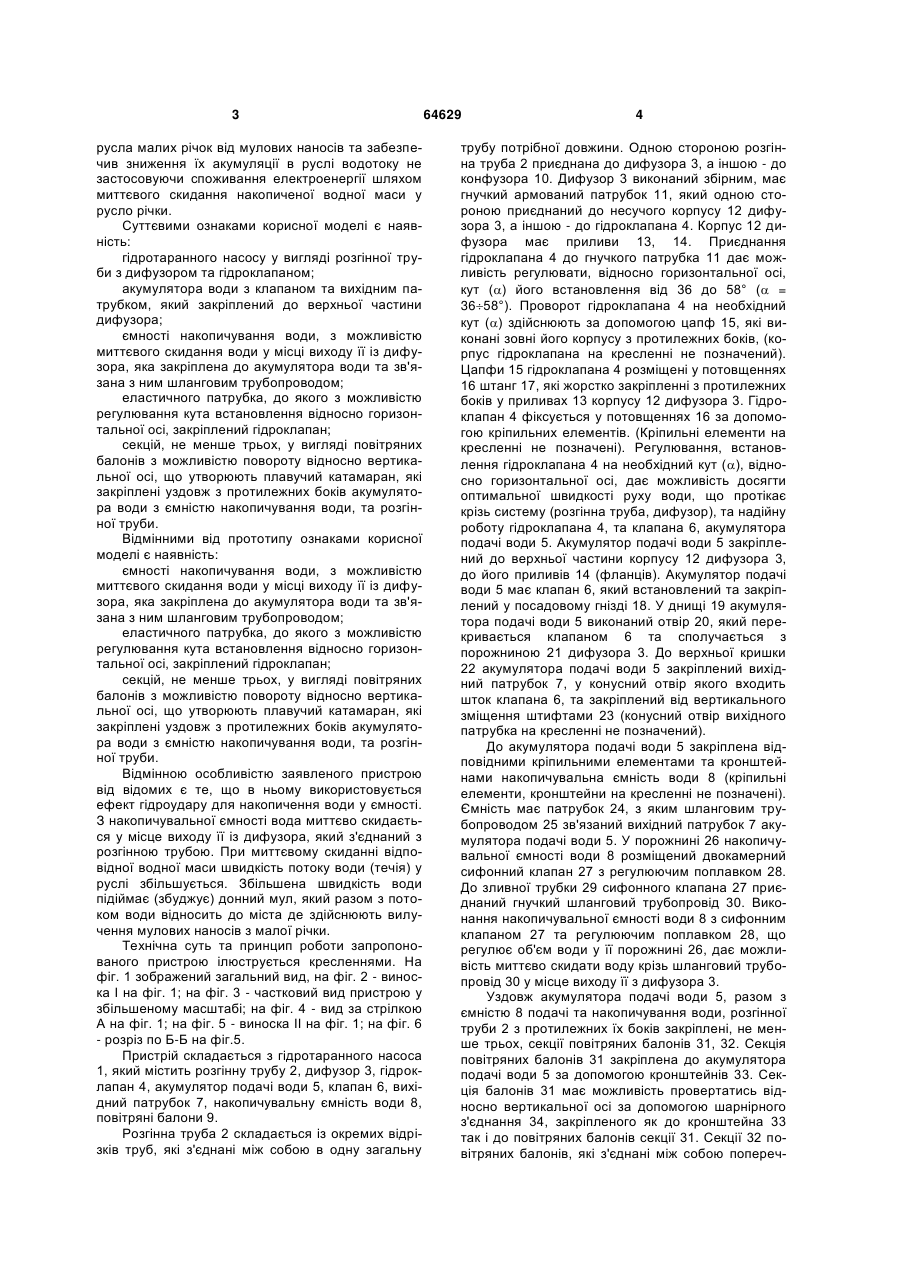

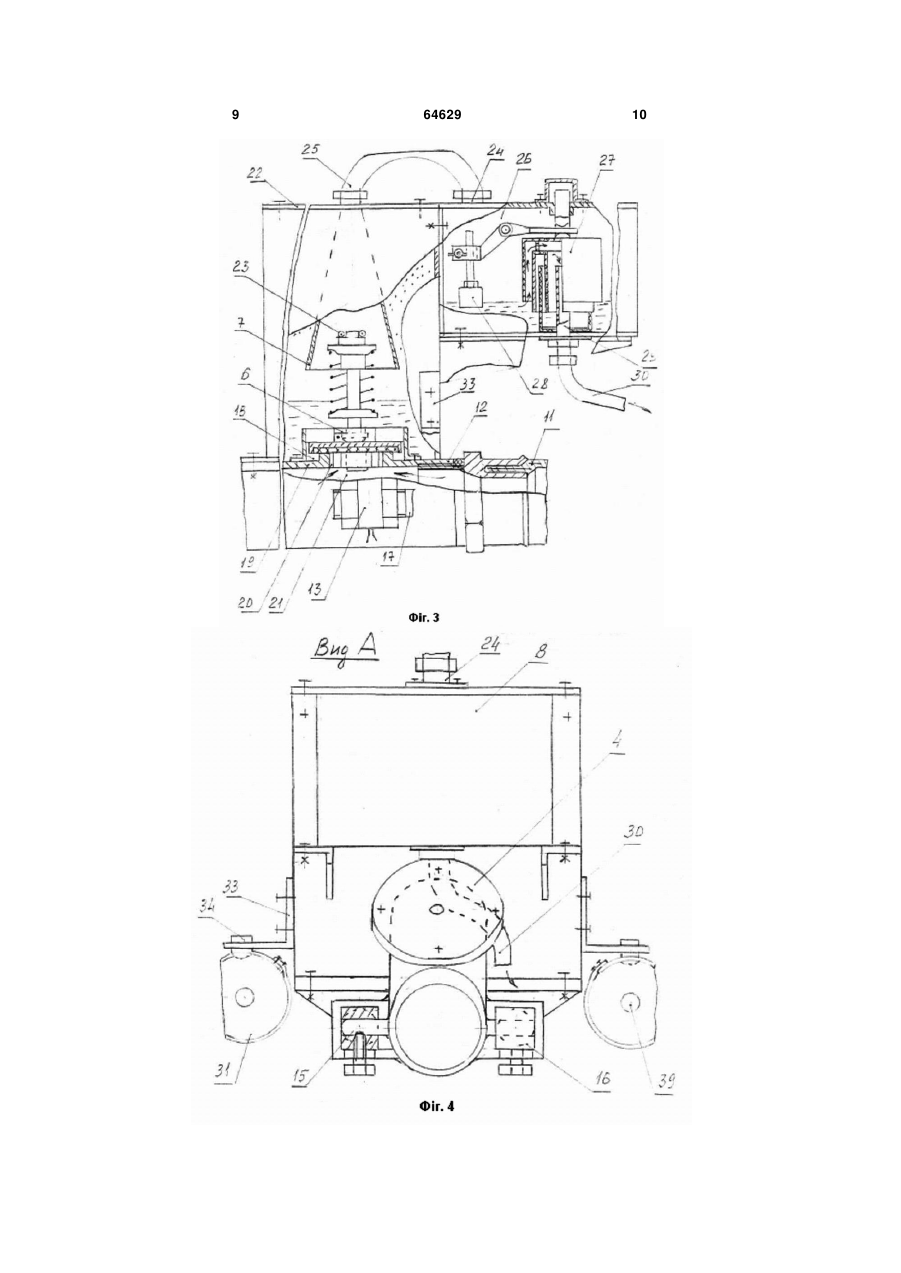

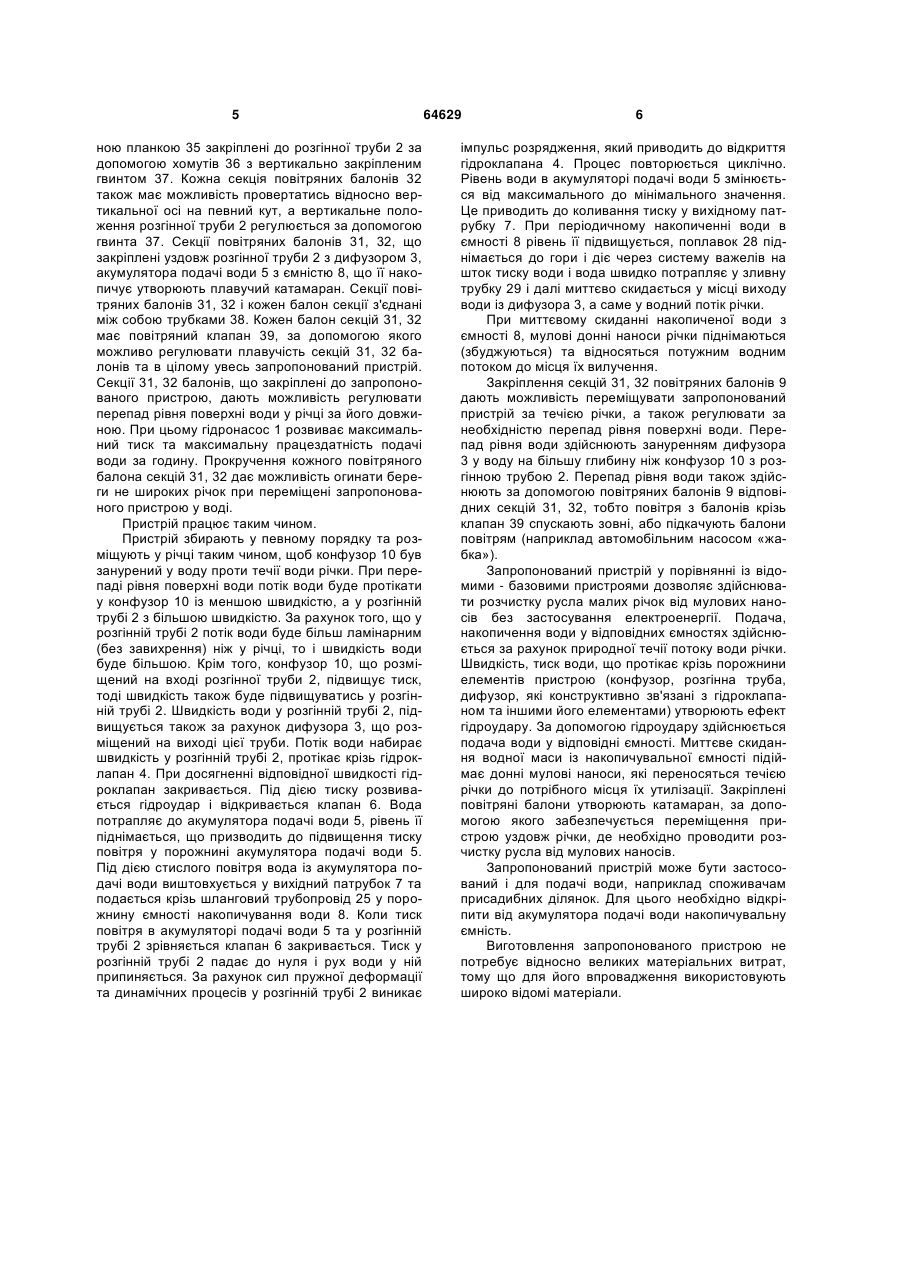

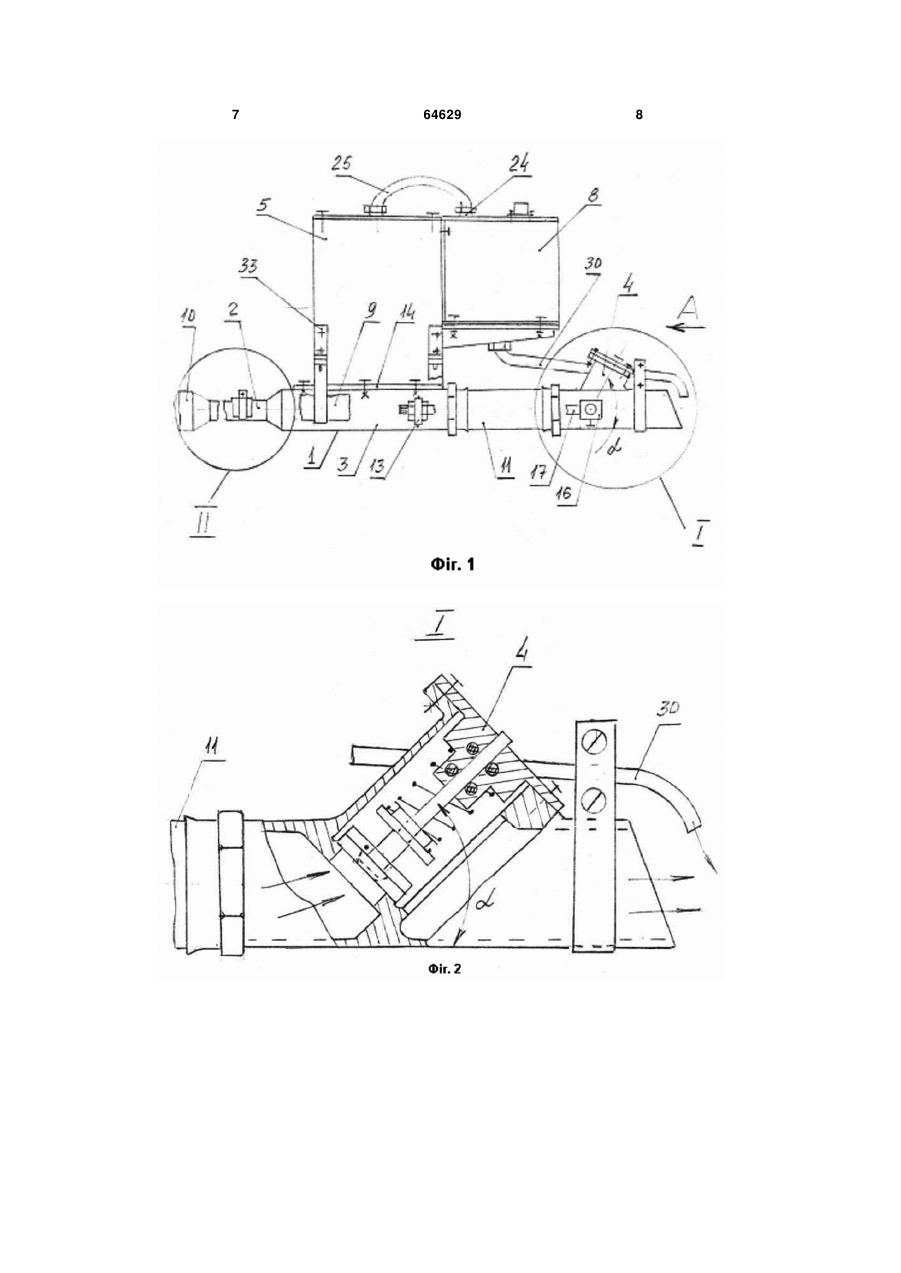

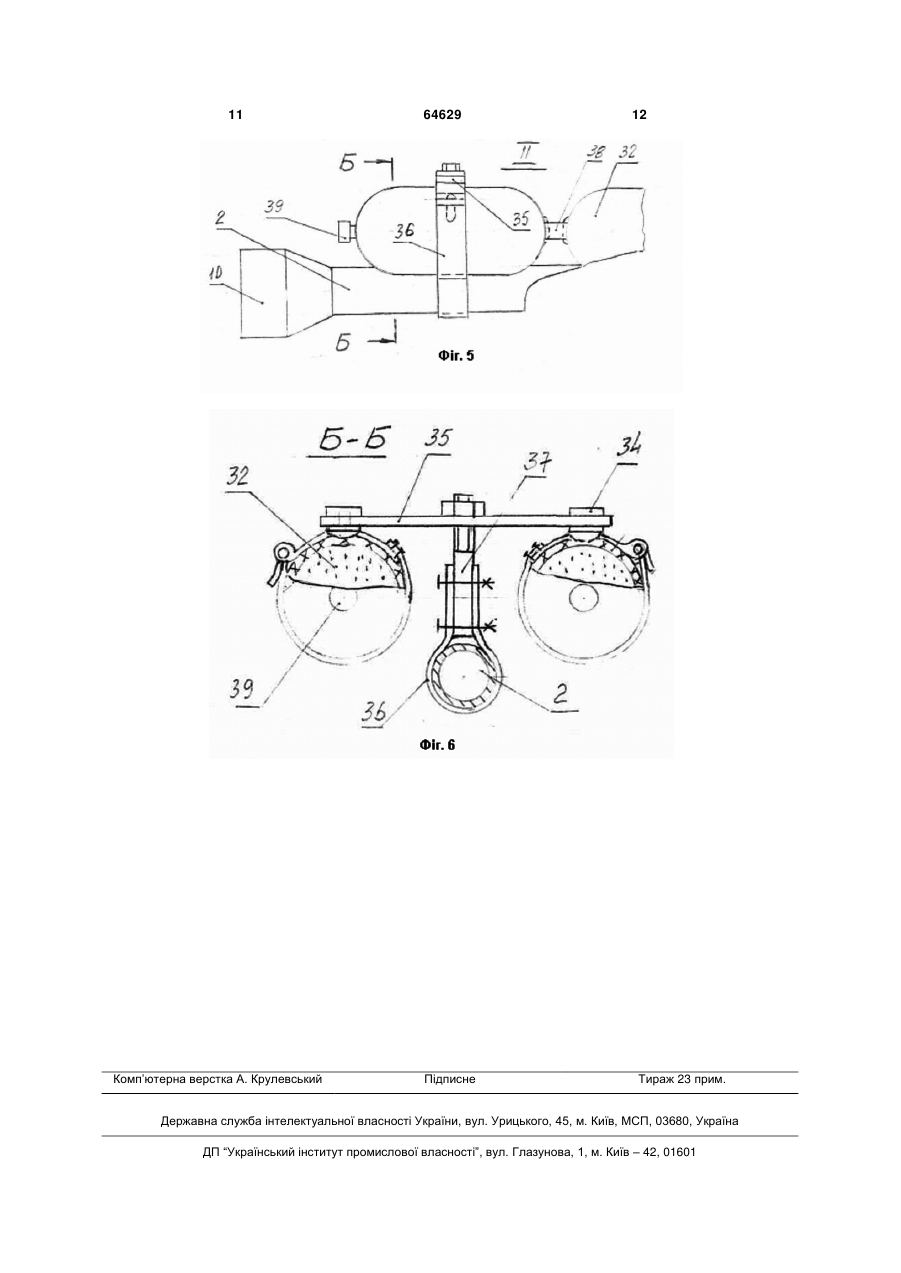

Пристрій для розчистки русла малих річок від мулових наносів, що містить гідротаранний насос у вигляді розгінної труби з дифузором та гідравлічним клапаном, акумулятор подачі води з клапа 3 русла малих річок від мулових наносів та забезпечив зниження їх акумуляції в руслі водотоку не застосовуючи споживання електроенергії шляхом миттєвого скидання накопиченої водної маси у русло річки. Суттєвими ознаками корисної моделі є наявність: гідротаранного насосу у вигляді розгінної труби з дифузором та гідроклапаном; акумулятора води з клапаном та вихідним патрубком, який закріплений до верхньої частини дифузора; ємності накопичування води, з можливістю миттєвого скидання води у місці виходу її із дифузора, яка закріплена до акумулятора води та зв'язана з ним шланговим трубопроводом; еластичного патрубка, до якого з можливістю регулювання кута встановлення відносно горизонтальної осі, закріплений гідроклапан; секцій, не менше трьох, у вигляді повітряних балонів з можливістю повороту відносно вертикальної осі, що утворюють плавучий катамаран, які закріплені уздовж з протилежних боків акумулятора води з ємністю накопичування води, та розгінної труби. Відмінними від прототипу ознаками корисної моделі є наявність: ємності накопичування води, з можливістю миттєвого скидання води у місці виходу її із дифузора, яка закріплена до акумулятора води та зв'язана з ним шланговим трубопроводом; еластичного патрубка, до якого з можливістю регулювання кута встановлення відносно горизонтальної осі, закріплений гідроклапан; секцій, не менше трьох, у вигляді повітряних балонів з можливістю повороту відносно вертикальної осі, що утворюють плавучий катамаран, які закріплені уздовж з протилежних боків акумулятора води з ємністю накопичування води, та розгінної труби. Відмінною особливістю заявленого пристрою від відомих є те, що в ньому використовується ефект гідроудару для накопичення води у ємності. З накопичувальної ємності вода миттєво скидається у місце виходу її із дифузора, який з'єднаний з розгінною трубою. При миттєвому скиданні відповідної водної маси швидкість потоку води (течія) у руслі збільшується. Збільшена швидкість води підіймає (збуджує) донний мул, який разом з потоком води відносить до міста де здійснюють вилучення мулових наносів з малої річки. Технічна суть та принцип роботи запропонованого пристрою ілюструється кресленнями. На фіг. 1 зображений загальний вид, на фіг. 2 - виноска І на фіг. 1; на фіг. 3 - частковий вид пристрою у збільшеному масштабі; на фіг. 4 - вид за стрілкою А на фіг. 1; на фіг. 5 - виноска II на фіг. 1; на фіг. 6 - розріз по Б-Б на фіг.5. Пристрій складається з гідротаранного насоса 1, який містить розгінну трубу 2, дифузор 3, гідроклапан 4, акумулятор подачі води 5, клапан 6, вихідний патрубок 7, накопичувальну ємність води 8, повітряні балони 9. Розгінна труба 2 складається із окремих відрізків труб, які з'єднані між собою в одну загальну 64629 4 трубу потрібної довжини. Одною стороною розгінна труба 2 приєднана до дифузора 3, а іншою - до конфузора 10. Дифузор 3 виконаний збірним, має гнучкий армований патрубок 11, який одною стороною приєднаний до несучого корпусу 12 дифузора 3, а іншою - до гідроклапана 4. Корпус 12 дифузора має приливи 13, 14. Приєднання гідроклапана 4 до гнучкого патрубка 11 дає можливість регулювати, відносно горизонтальної осі, кут () його встановлення від 36 до 58° ( = 3658°). Проворот гідроклапана 4 на необхідний кут () здійснюють за допомогою цапф 15, які виконані зовні його корпусу з протилежних боків, (корпус гідроклапана на кресленні не позначений). Цапфи 15 гідроклапана 4 розміщені у потовщеннях 16 штанг 17, які жорстко закріпленні з протилежних боків у приливах 13 корпусу 12 дифузора 3. Гідроклапан 4 фіксується у потовщеннях 16 за допомогою кріпильних елементів. (Кріпильні елементи на кресленні не позначені). Регулювання, встановлення гідроклапана 4 на необхідний кут (), відносно горизонтальної осі, дає можливість досягти оптимальної швидкості руху води, що протікає крізь систему (розгінна труба, дифузор), та надійну роботу гідроклапана 4, та клапана 6, акумулятора подачі води 5. Акумулятор подачі води 5 закріплений до верхньої частини корпусу 12 дифузора 3, до його приливів 14 (фланців). Акумулятор подачі води 5 має клапан 6, який встановлений та закріплений у посадовому гнізді 18. У днищі 19 акумулятора подачі води 5 виконаний отвір 20, який перекривається клапаном 6 та сполучається з порожниною 21 дифузора 3. До верхньої кришки 22 акумулятора подачі води 5 закріплений вихідний патрубок 7, у конусний отвір якого входить шток клапана 6, та закріплений від вертикального зміщення штифтами 23 (конусний отвір вихідного патрубка на кресленні не позначений). До акумулятора подачі води 5 закріплена відповідними кріпильними елементами та кронштейнами накопичувальна ємність води 8 (кріпильні елементи, кронштейни на кресленні не позначені). Ємність має патрубок 24, з яким шланговим трубопроводом 25 зв'язаний вихідний патрубок 7 акумулятора подачі води 5. У порожнині 26 накопичувальної ємності води 8 розміщений двокамерний сифонний клапан 27 з регулюючим поплавком 28. До зливної трубки 29 сифонного клапана 27 приєднаний гнучкий шланговий трубопровід 30. Виконання накопичувальної ємності води 8 з сифонним клапаном 27 та регулюючим поплавком 28, що регулює об'єм води у її порожнині 26, дає можливість миттєво скидати воду крізь шланговий трубопровід 30 у місце виходу її з дифузора 3. Уздовж акумулятора подачі води 5, разом з ємністю 8 подачі та накопичування води, розгінної труби 2 з протилежних їх боків закріплені, не менше трьох, секції повітряних балонів 31, 32. Секція повітряних балонів 31 закріплена до акумулятора подачі води 5 за допомогою кронштейнів 33. Секція балонів 31 має можливість провертатись відносно вертикальної осі за допомогою шарнірного з'єднання 34, закріпленого як до кронштейна 33 так і до повітряних балонів секції 31. Секції 32 повітряних балонів, які з'єднані між собою попереч 5 ною планкою 35 закріплені до розгінної труби 2 за допомогою хомутів 36 з вертикально закріпленим гвинтом 37. Кожна секція повітряних балонів 32 також має можливість провертатись відносно вертикальної осі на певний кут, а вертикальне положення розгінної труби 2 регулюється за допомогою гвинта 37. Секції повітряних балонів 31, 32, що закріплені уздовж розгінної труби 2 з дифузором 3, акумулятора подачі води 5 з ємністю 8, що її накопичує утворюють плавучий катамаран. Секції повітряних балонів 31, 32 і кожен балон секції з'єднані між собою трубками 38. Кожен балон секцій 31, 32 має повітряний клапан 39, за допомогою якого можливо регулювати плавучість секцій 31, 32 балонів та в цілому увесь запропонований пристрій. Секції 31, 32 балонів, що закріплені до запропонованого пристрою, дають можливість регулювати перепад рівня поверхні води у річці за його довжиною. При цьому гідронасос 1 розвиває максимальний тиск та максимальну працездатність подачі води за годину. Прокручення кожного повітряного балона секцій 31, 32 дає можливість огинати береги не широких річок при переміщені запропонованого пристрою у воді. Пристрій працює таким чином. Пристрій збирають у певному порядку та розміщують у річці таким чином, щоб конфузор 10 був занурений у воду проти течії води річки. При перепаді рівня поверхні води потік води буде протікати у конфузор 10 із меншою швидкістю, а у розгінній трубі 2 з більшою швидкістю. За рахунок того, що у розгінній трубі 2 потік води буде більш ламінарним (без завихрення) ніж у річці, то і швидкість води буде більшою. Крім того, конфузор 10, що розміщений на вході розгінної труби 2, підвищує тиск, тоді швидкість також буде підвищуватись у розгінній трубі 2. Швидкість води у розгінній трубі 2, підвищується також за рахунок дифузора 3, що розміщений на виході цієї труби. Потік води набирає швидкість у розгінній трубі 2, протікає крізь гідроклапан 4. При досягненні відповідної швидкості гідроклапан закривається. Під дією тиску розвивається гідроудар і відкривається клапан 6. Вода потрапляє до акумулятора подачі води 5, рівень її піднімається, що призводить до підвищення тиску повітря у порожнині акумулятора подачі води 5. Під дією стислого повітря вода із акумулятора подачі води виштовхується у вихідний патрубок 7 та подається крізь шланговий трубопровід 25 у порожнину ємності накопичування води 8. Коли тиск повітря в акумуляторі подачі води 5 та у розгінній трубі 2 зрівняється клапан 6 закривається. Тиск у розгінній трубі 2 падає до нуля і рух води у ній припиняється. За рахунок сил пружної деформації та динамічних процесів у розгінній трубі 2 виникає 64629 6 імпульс розрядження, який приводить до відкриття гідроклапана 4. Процес повторюється циклічно. Рівень води в акумуляторі подачі води 5 змінюється від максимального до мінімального значення. Це приводить до коливання тиску у вихідному патрубку 7. При періодичному накопиченні води в ємності 8 рівень її підвищується, поплавок 28 піднімається до гори і діє через систему важелів на шток тиску води і вода швидко потрапляє у зливну трубку 29 і далі миттєво скидається у місці виходу води із дифузора 3, а саме у водний потік річки. При миттєвому скиданні накопиченої води з ємності 8, мулові донні наноси річки піднімаються (збуджуються) та відносяться потужним водним потоком до місця їх вилучення. Закріплення секцій 31, 32 повітряних балонів 9 дають можливість переміщувати запропонований пристрій за течією річки, а також регулювати за необхідністю перепад рівня поверхні води. Перепад рівня води здійснюють зануренням дифузора 3 у воду на більшу глибину ніж конфузор 10 з розгінною трубою 2. Перепад рівня води також здійснюють за допомогою повітряних балонів 9 відповідних секцій 31, 32, тобто повітря з балонів крізь клапан 39 спускають зовні, або підкачують балони повітрям (наприклад автомобільним насосом «жабка»). Запропонований пристрій у порівнянні із відомими - базовими пристроями дозволяє здійснювати розчистку русла малих річок від мулових наносів без застосування електроенергії. Подача, накопичення води у відповідних ємностях здійснюється за рахунок природної течії потоку води річки. Швидкість, тиск води, що протікає крізь порожнини елементів пристрою (конфузор, розгінна труба, дифузор, які конструктивно зв'язані з гідроклапаном та іншими його елементами) утворюють ефект гідроудару. За допомогою гідроудару здійснюється подача води у відповідні ємності. Миттєве скидання водної маси із накопичувальної ємності підіймає донні мулові наноси, які переносяться течією річки до потрібного місця їх утилізації. Закріплені повітряні балони утворюють катамаран, за допомогою якого забезпечується переміщення пристрою уздовж річки, де необхідно проводити розчистку русла від мулових наносів. Запропонований пристрій може бути застосований і для подачі води, наприклад споживачам присадибних ділянок. Для цього необхідно відкріпити від акумулятора подачі води накопичувальну ємність. Виготовлення запропонованого пристрою не потребує відносно великих матеріальних витрат, тому що для його впровадження використовують широко відомі матеріали. 7 64629 8 9 64629 10 11 Комп’ютерна верстка А. Крулевський 64629 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
