Установка для виготовлення порожнистих біметалічних заготовок черв’ячних коліс

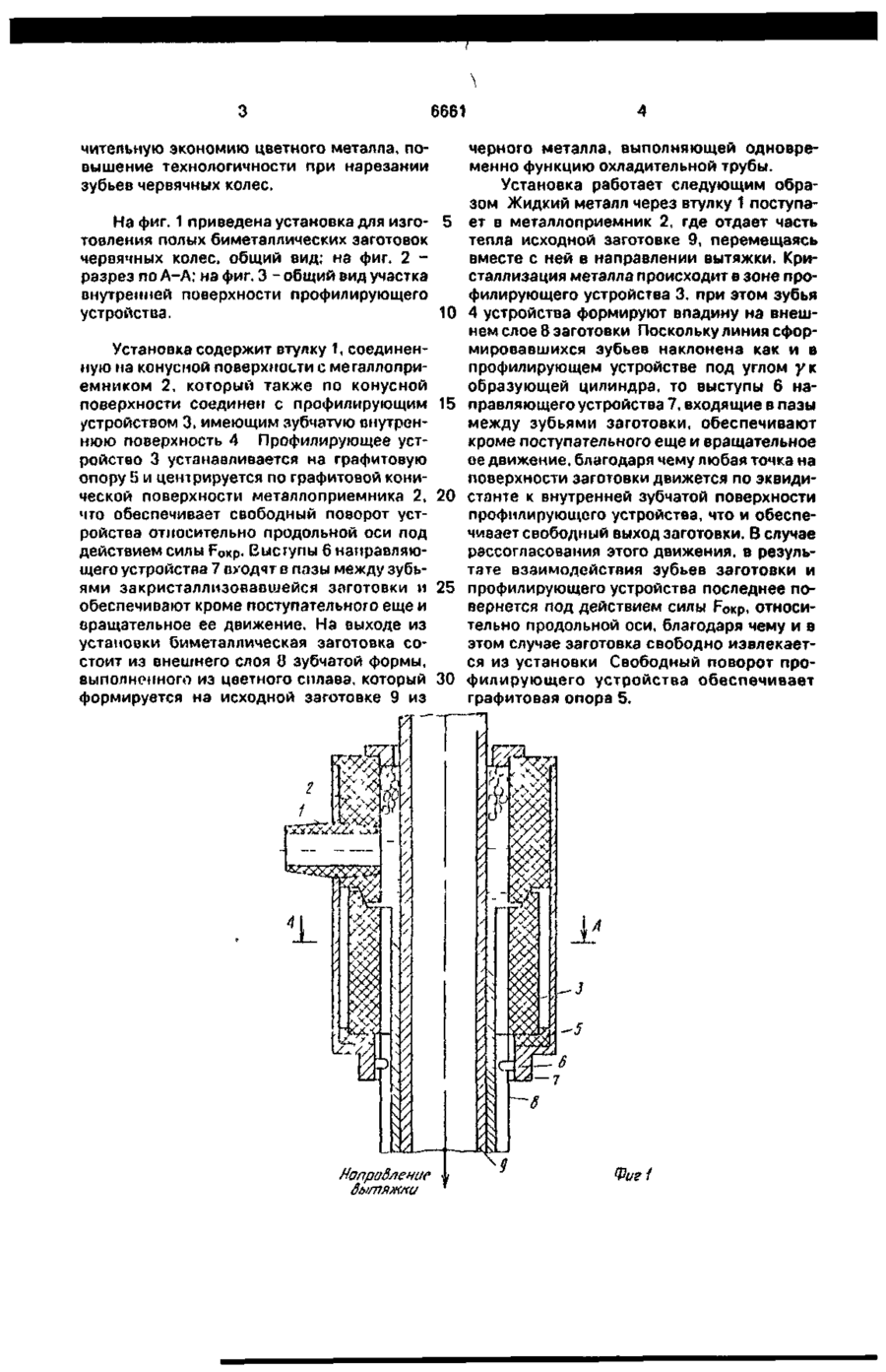

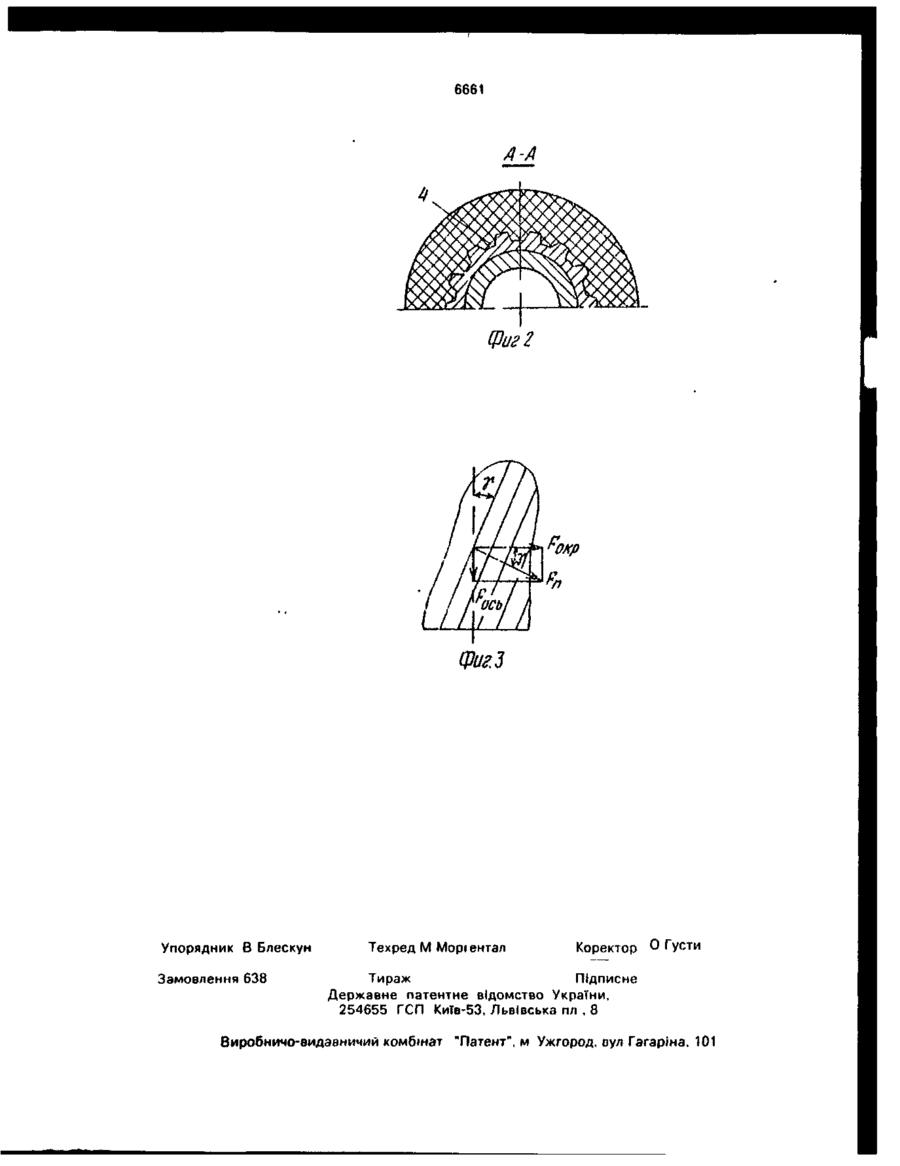

УКРАЇНА (19) UA (її) 6661 (ІЗ) СІ (5і)5 В 22 D 11/19 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) УСТАНОВКА ДЛЯ ВИГОТОВЛЕННЯ ПОРОЖНИСТИХ БІМЕТАЛІЧНИХ ЗАГОТОВОК ЧЕРВ'ЯЧНИХ КОЛІС 1 (20)94301124, 13.04.93 (21)4798888/02 (22)02.03.90, SU (46)29.12.94. Бюл. № 8-І (56) Авторское свидетельство СССР M 579154, кл. В 22 D 11/00, 1974. s (71) Донецький політехнічний Інститут (72) Блескун Валерій Пилипович (73) Донецький політехнічний Інститут, UA (56) 1. Установка для изготовления полых биметаллических заготовок червячных колес, содержащая охладительную трубку для намораживания металла и профилирующее устройство, выполненное в виде калибро ванной втулки, о т л и ч а ю щ а я с я тем, что она снабжена направляющей устройством в виде корпуса, в нижней части которого со стороны внутренней поверхности выполнены выступы, а профилирующее устройство выполнено с зубчатой внутренней поверхностью и установлено с возможностью поворота вокруг продольной оси. 2. Установка по п. 1 , о т л и ч а ю щ а я с я тем, что зубья профилирующего устройства наклонены к образующей цилиндра под углом, равным углу наклона линии зуба червячного колеса. С > Изобретение относится к металлургии и может быть использовано при производстве полых биметаллических заготовок червячных колес из цветных и черных металлов и сплавов методом непрерывного литья. Известна установка для изготовления полых биметаллических заготовок[1], содержащая охладительную трубу, на которую намораживается металл, и профилирующее устройство, выполнено в виде калиброванной втулки, причем охладительная труба установлена по оси калиброванной втулки. Недостатком известного устройства является невозможность получения заготовки с зубчатой наружной поверхностью, особенно в тех случаях, когда линия зуба наклонена к образующей цилиндра, например в червячных колесах. Технической задачей является нанесение плакирующего слоя определенного профиля, что даст экономию цветного металла. Для достижения поставленной цели установка для изготовления полых биметаллических заготовок, содержащая охладительную трубу для намораживания металла и профилирующее устройство, выполненное в виде калиброванной втулки, согласно изобретению, она дополнительно снабжена направляющим устройством в виде корпуса, в нижней части которого по внутренней поверхности расположены выступы, а профилирующее устройство выполнено с зубчатой внутренней поверхностью и установлено с возможностью поворота вокруг продольной оси, причем зубья профилирующего устройства наклонены к образующей цилиндра под углом, равным углу наклона линии зуба червячного колеса. Такая установка позволяет получить полую биметаллическую заготовку для червячных колес с зубчатой наружной поверхностью и наклоном линии зуба к образующей цилиндра, что обеспечивает зна о 6661 чительную экономию цветного металла, повышение технологичности при нарезании зубьев червячных колес. На фиг. 1 приведена установка для изго- 5 товления полых биметаллических заготовок червячных колес, общий вид; на фиг. 2 разрез по А-А; на фиг. 3 - общий вид участка внутренней поверхности профилирующего устройства. 10 Установка содержит втулку 1, соединенную на конусной поверхности с мегаллоприемником 2, который также по конусной поверхности соединен с профилирующим 15 устройством 3, имеющим зубчатую внутреннюю поверхность 4 Профилирующее устройство 3 устанавливается на графитовую опору 5 и центрируется по графитовой конической поверхности металлоприемника 2, 20 что обеспечивает свободный поворот устройства относительно продольной оси под действием силы F0Kp. Выступы 6 направляющего устройства 7 ВУОДЧТ В пазы между зубьями закристаллизовавшейся заготовки и 25 обеспечивают кроме поступательного еще и вращательное ее движение. На выходе из установки биметаллическая заготовка состоит из внешнего слоя 0 зубчатой формы, выполненного из цветного сплава, который 30 формируется на исходной заготовке 9 из черного металла, выполняющей одновременно функцию охладительной трубы. Установка работает следующим образом Жидкий металл через втулку 1 поступает в металлоприемник 2, где отдает часть тепла исходной заготовке 9, перемещаясь вместе с ней в направлении вытяжки. Кристаллизация металла происходит в зоне профилирующего устройства 3, при этом зубья 4 устройства формируют впадину на внешнем слое 8 заготовки Поскольку линия сформировавшихся зубьев наклонена как и в профилирующем устройстве под углом у к образующей цилиндра, то выступы 6 направляющего устройства 7, входящие в пазы между зубьями заготовки, обеспечивают кроме поступательного еще и вращательное ее движение, благодаря чему любая точка на поверхности заготовки движется по эквидистанте к внутренней зубчатой поверхности профилирующего устройства, что и обеспечивает свободный выход заготовки. В случае рассогласования этого движения, в результате взаимодействия зубьев заготовки и профилирующего устройства последнее повернется под действием силы Fotcp, относительно продольной оси, благодаря чему и в этом случае заготовка свободно извлекается из установки Свободный поворот профилирующего устройства обеспечивает графитовая опора 5. Фиеі 6661 A-A Фиг 2 Фиг 3 Упорядник В Блескун Замовлення 638 Техред М Моріентал Коректор О Густи Тираж Підписне Державне патентне відомство України, 254655 ГСП Київ-53, Львівська пл , 8 Виробничо-видавничий комбінат "Патент", м Ужгород, пул Гагаріна, 101
