Універсальний піногенератор

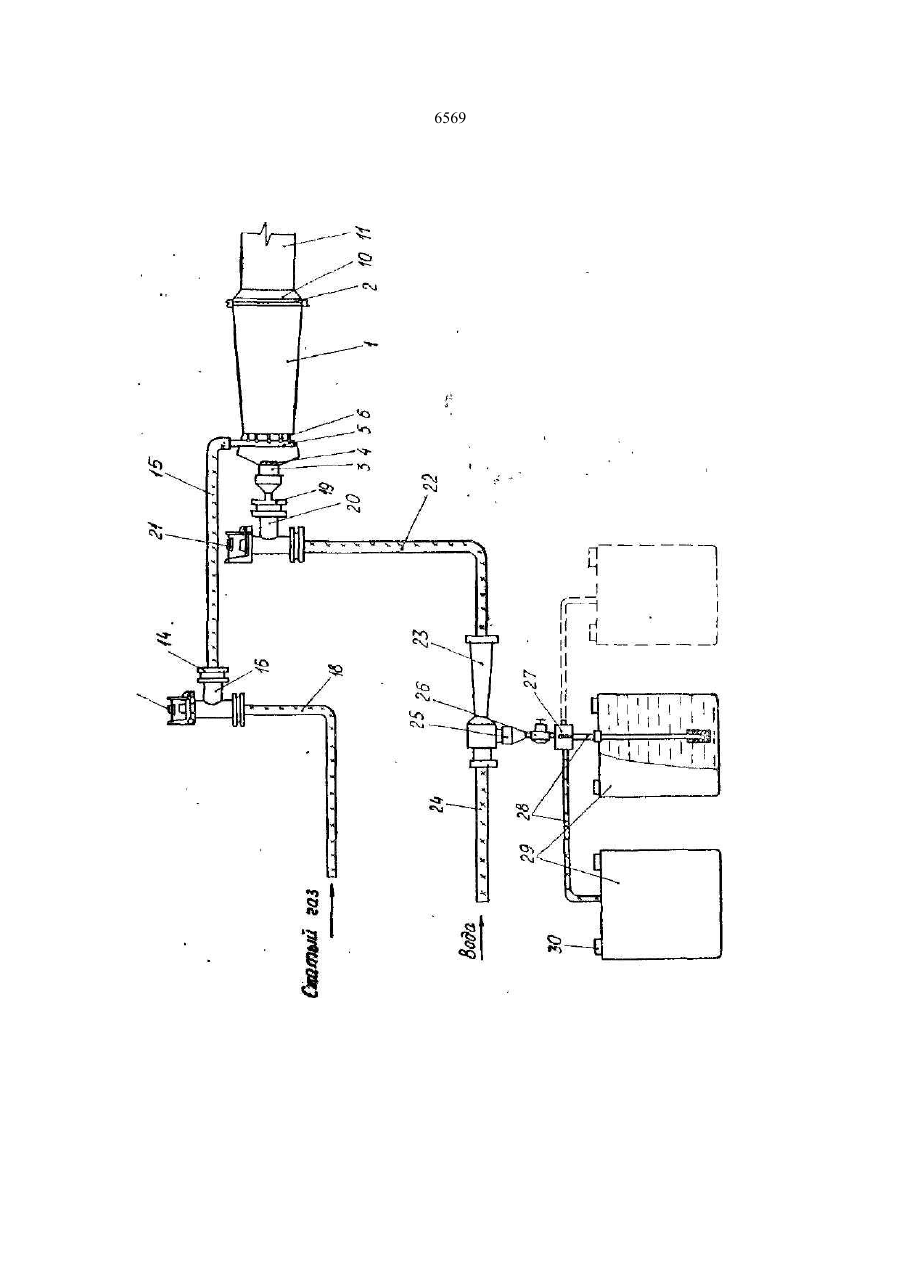

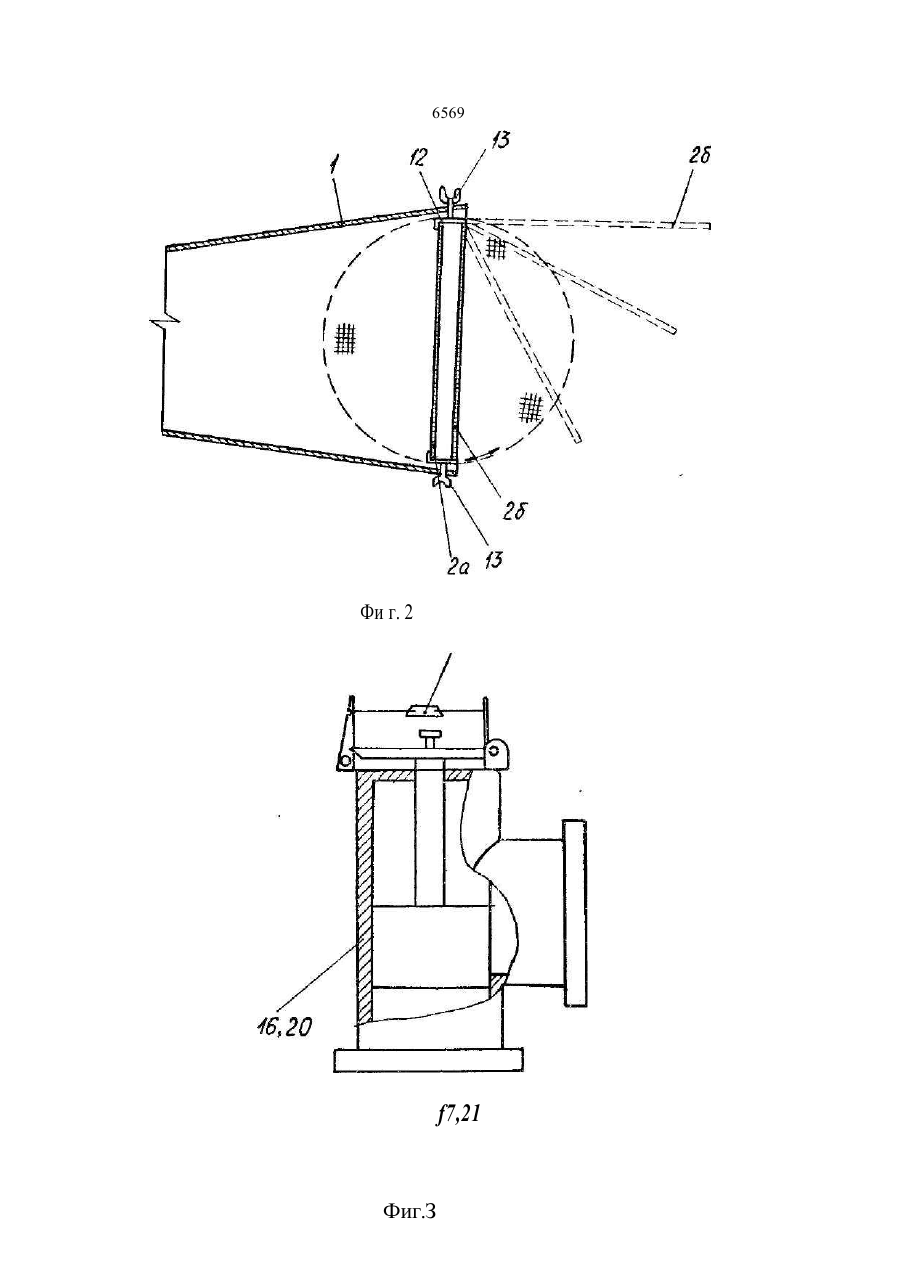

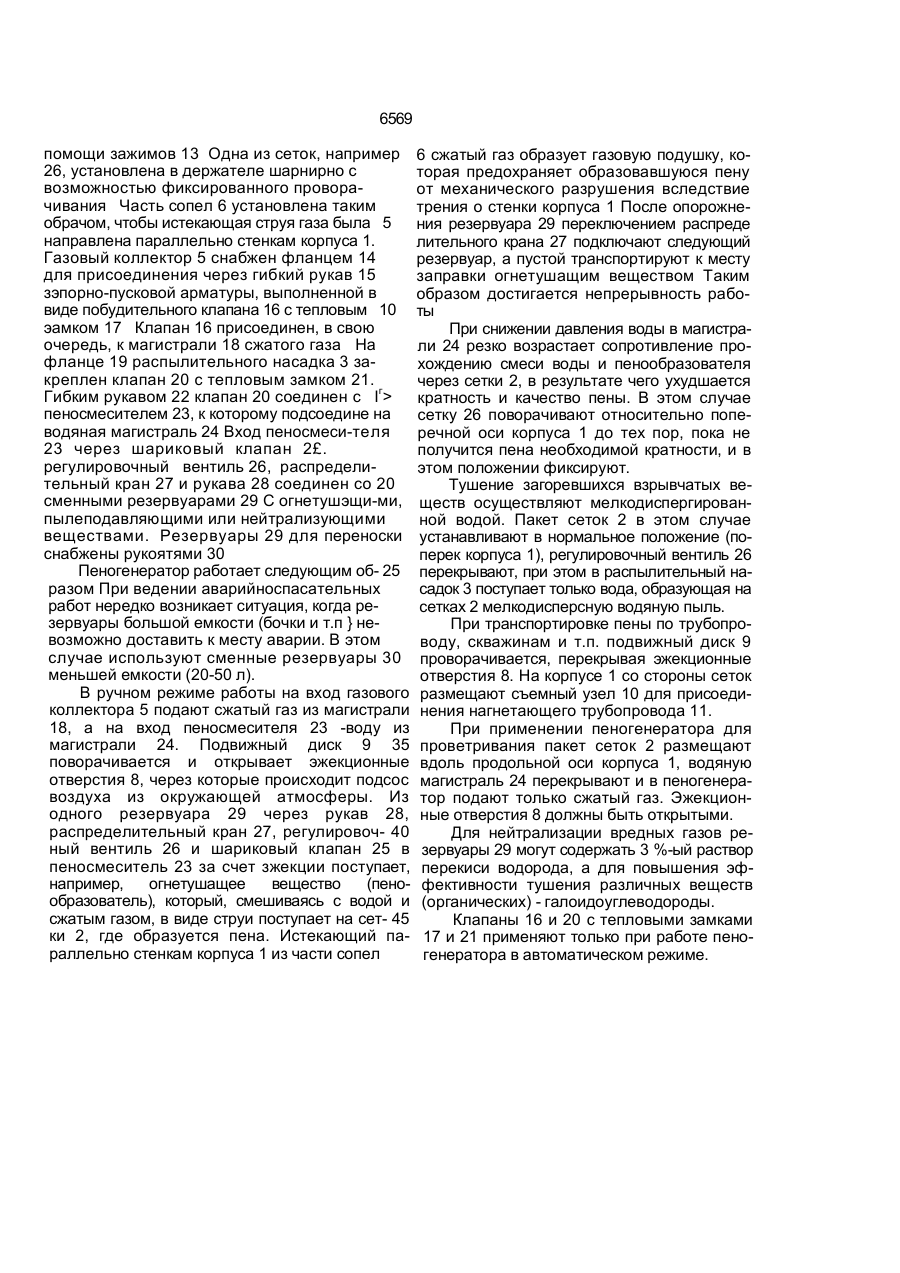

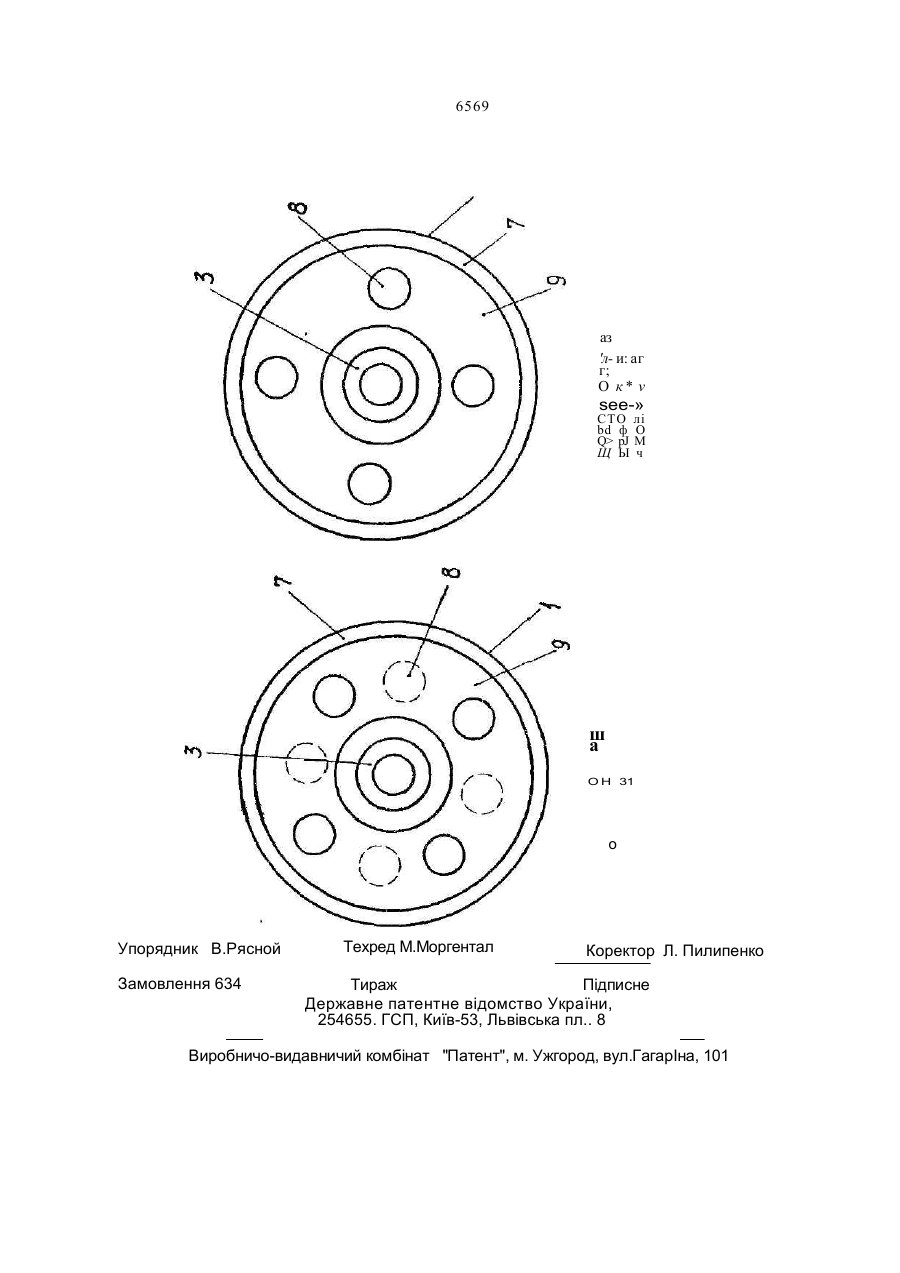

(19) Ч-//-> (11) (5i)5 E21 F5/00 (ІЗ) ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) УНІВЕРСАЛЬНИЙ ПІНОГЕЧЕРАТОР ' 1 (20)94301247,28.09.93 (21)5015477/03 (22)30.07.91. SU (46)29.12.94 Бюл. № 8-І (56) Авторское свидетельство СССР ISb 721540, кл. Е 21 F 5/02, 1977 Авторское свидетельство СССР Г* 297780, кл. Е 21 F 5/00, 1969 (прототип). (71) Всесоюзний науково-дослідний інститут безпеки праці в гірничорудній промисло вості (ВНДІБПГ) (72) Умнов Анатолій Ємєльяновіч, Рясной Віталій Мефодійович. Потурайко Юрїй Воло димирович (73) Український державний науководослідний Інститут безпеки прац! та екології в гірничорудній та металургійній промисло вості (НДІБПГ) (UA) (57) Универсальный пеногенератор, включаю щий корпус с установленным внутри него с кольцевым зазором с возможностью поворота вокруг поперечной оси корпуса и последующей фиксацией пакетом сеток, размещенных в общем держателе, о т л и ч а ю щ и й с я тем, что он снабжен сменными резервуарами для огнетушащих веществ, распылительным насадком с завихрителем и пеносмесителем, вход которого через шариковый клапан, регулировочный вентиль и многоходовой распределительный кран сообщен со сменными резервуарами с возможностью их поочередного использования, а выход пєносмесителя сообщен через побудительный клапа" имеющий тепловой замок, с корпусом пеногенератора, при этом корпус снабжен размещенной содногоего торца стенкой с эжекционными отверстиями, перекрывающимися при помощи подвижного диска, кольцевым газовым коллектором с соплами, часть которых направлена параллельно стенкам корпуса, а с другого торца корпус имеет съемный узел для присоединения нагнетающего трубопровода. О Изобретение относится к универсальным пеногенераторам и может быть использовано в горной промышленности при тушении пожаров, проветривании, пылеподавлении и нейтрализации вредных газоо. Целью изобретения является повышение эффективности пожаротушения, пылеподавления, проветривания и нейтрализации вредных газов за счет обеспечения непрерывности работы пеногенератора. На фиг. 1 приведена общая схема пеногенератора; на фиг.2 - конструкция пакета сеток; га фиг,3 - конструкция запорно-пусковой арматуры; на фиг.4 - вид корпуса со стороны распылительного насадка. Как видно из чертежа, пеногенератор выполнен в виде расположенных в корпусе 1 пакета сеток 2, распылительного насадка 3 с завихрителем 4 и кольцевого газового коллектора 5 с соплами 6. Со стороны распылительного насадка 3 корпус 1 снабжен торцевой стенкой 7 с эжекционными отверстиями 8, перекрывающимися подвижным диском 9, а со стороны пакета сеток 2 сьемным узлом 10 для присоединения к кзгиетающему трубопроводу 11. Сетки 2а и 26 размещены в общем кольцевом держателе 12, выполненном с возможностью поворота вокруг поперечной оси корпуса 1 и последующей фиксацией при 6569 помощи зажимов 13 Одна из сеток, например 26, установлена в держателе шарнирно с возможностью фиксированного проворачивания Часть сопел 6 установлена таким обрачом, чтобы истекающая струя газа была 5 направлена параллельно стенкам корпуса 1. Газовый коллектор 5 снабжен фланцем 14 для присоединения через гибкий рукав 15 зэпорно-пусковой арматуры, выполненной в виде побудительного клапана 16 с тепловым 10 эамком 17 Клапан 16 присоединен, в свою очередь, к магистрали 18 сжатого газа На фланце 19 распылительного насадка 3 закреплен клапан 20 с тепловым замком 21. Гибким рукавом 22 клапан 20 соединен с Іг> пеносмесителем 23, к которому подсоедине на водяная магистраль 24 Вход пеносмеси-теля 23 через шариковый клапан 2£. регулировочный вентиль 26, распределительный кран 27 и рукава 28 соединен со 20 сменными резервуарами 29 С огнетушэщи-ми, пылеподавляющими или нейтрализующими веществами. Резервуары 29 для переноски снабжены рукоятями 30 Пеногенератор работает следующим об- 25 разом При ведении аварийноспасательных работ нередко возникает ситуация, когда резервуары большой емкости (бочки и т.п } невозможно доставить к месту аварии. В этом случае используют сменные резервуары 30 меньшей емкости (20-50 л). В ручном режиме работы на вход газового коллектора 5 подают сжатый газ из магистрали 18, а на вход пеносмесителя 23 -воду из магистрали 24. Подвижный диск 9 35 поворачивается и открывает эжекционные отверстия 8, через которые происходит подсос воздуха из окружающей атмосферы. Из одного резервуара 29 через рукав 28, распределительный кран 27, регулировоч- 40 ный вентиль 26 и шариковый клапан 25 в пеносмеситель 23 за счет зжекции поступает, например, огнетушащее вещество (пенообразователь), который, смешиваясь с водой и сжатым газом, в виде струи поступает на сет- 45 ки 2, где образуется пена. Истекающий параллельно стенкам корпуса 1 из части сопел 6 сжатый газ образует газовую подушку, которая предохраняет образовавшуюся пену от механического разрушения вследствие трения о стенки корпуса 1 После опорожнения резервуара 29 переключением распреде лительного крана 27 подключают следующий резервуар, а пустой транспортируют к месту заправки огнетушащим веществом Таким образом достигается непрерывность работы При снижении давления воды в магистрали 24 резко возрастает сопротивление прохождению смеси воды и пенообразователя через сетки 2, в результате чего ухудшается кратность и качество пены. В этом случае сетку 26 поворачивают относительно поперечной оси корпуса 1 до тех пор, пока не получится пена необходимой кратности, и в этом положении фиксируют. Тушение загоревшихся взрывчатых веществ осуществляют мелкодиспергированной водой. Пакет сеток 2 в этом случае устанавливают в нормальное положение (поперек корпуса 1), регулировочный вентиль 26 перекрывают, при этом в распылительный насадок 3 поступает только вода, образующая на сетках 2 мелкодисперсную водяную пыль. При транспортировке пены по трубопроводу, скважинам и т.п. подвижный диск 9 проворачивается, перекрывая эжекционные отверстия 8. На корпусе 1 со стороны сеток размещают съемный узел 10 для присоединения нагнетающего трубопровода 11. При применении пеногенератора для проветривания пакет сеток 2 размещают вдоль продольной оси корпуса 1, водяную магистраль 24 перекрывают и в пеногенератор подают только сжатый газ. Эжекционные отверстия 8 должны быть открытыми. Для нейтрализации вредных газов резервуары 29 могут содержать 3 %-ый раствор перекиси водорода, а для повышения эффективности тушения различных веществ (органических) - галоидоуглеводороды. Клапаны 16 и 20 с тепловыми замками 17 и 21 применяют только при работе пеногенератора в автоматическом режиме. 6569 6569 Фи г. 2 f7,21 Фиг.З 6569 аз 'л- и: аг г; О к* v see-» СТО лі bd ф О Q> pJ M Щ Ы ч ш а О Н 31 о Упорядник В.Рясной Замовлення 634 Техред М.Моргентал Коректор Л. Пилипенко Тираж Підписне Державне патентне відомство України, 254655. ГСП, Київ-53, Львівська пл.. 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
