Металодетектор
Номер патенту: 66878
Опубліковано: 15.06.2004
Автори: Биков Олександр Болеславович, Джус Ілля Миколайович, Лозін Дмитро Андрійович, Джус Микола Ілліч
Формула / Реферат

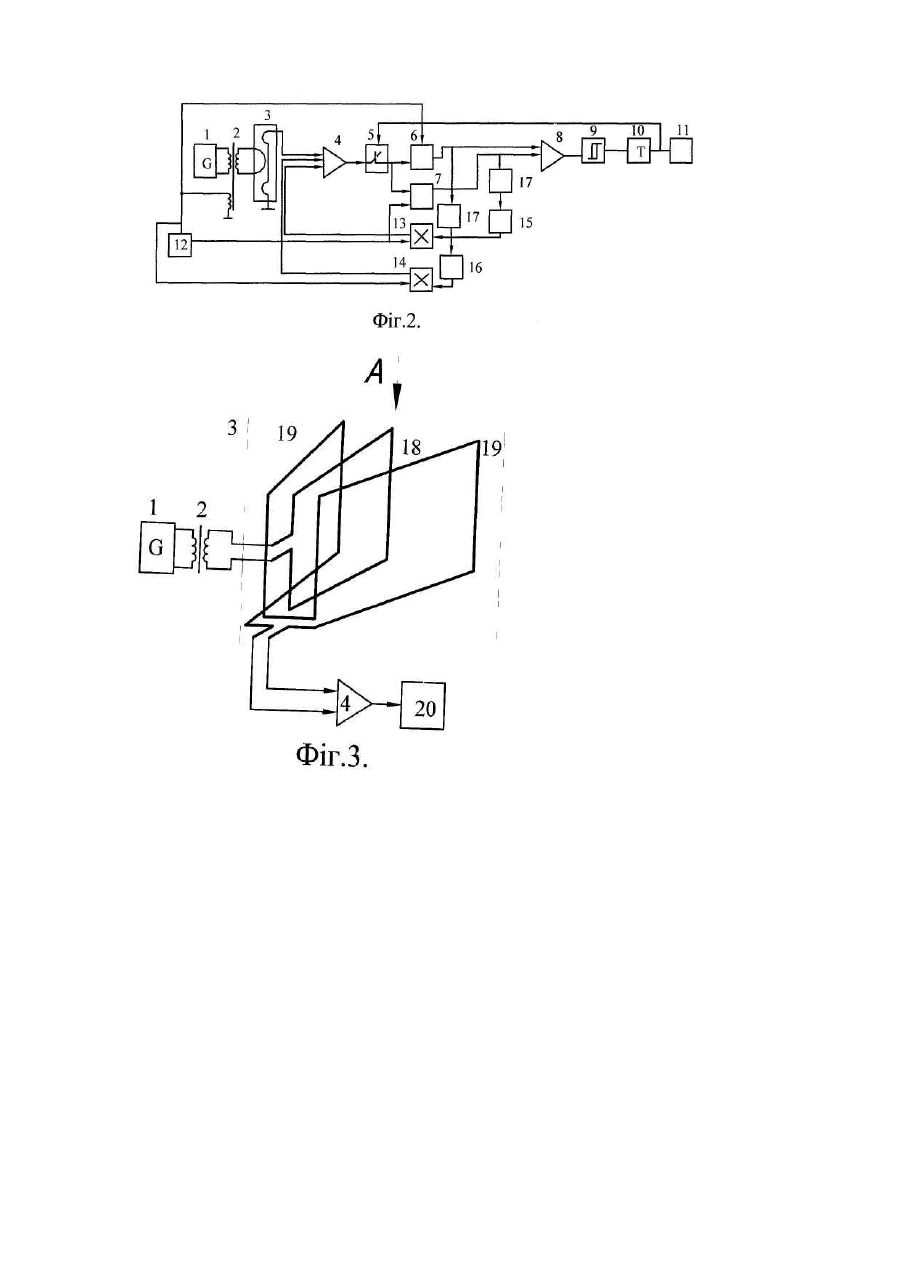

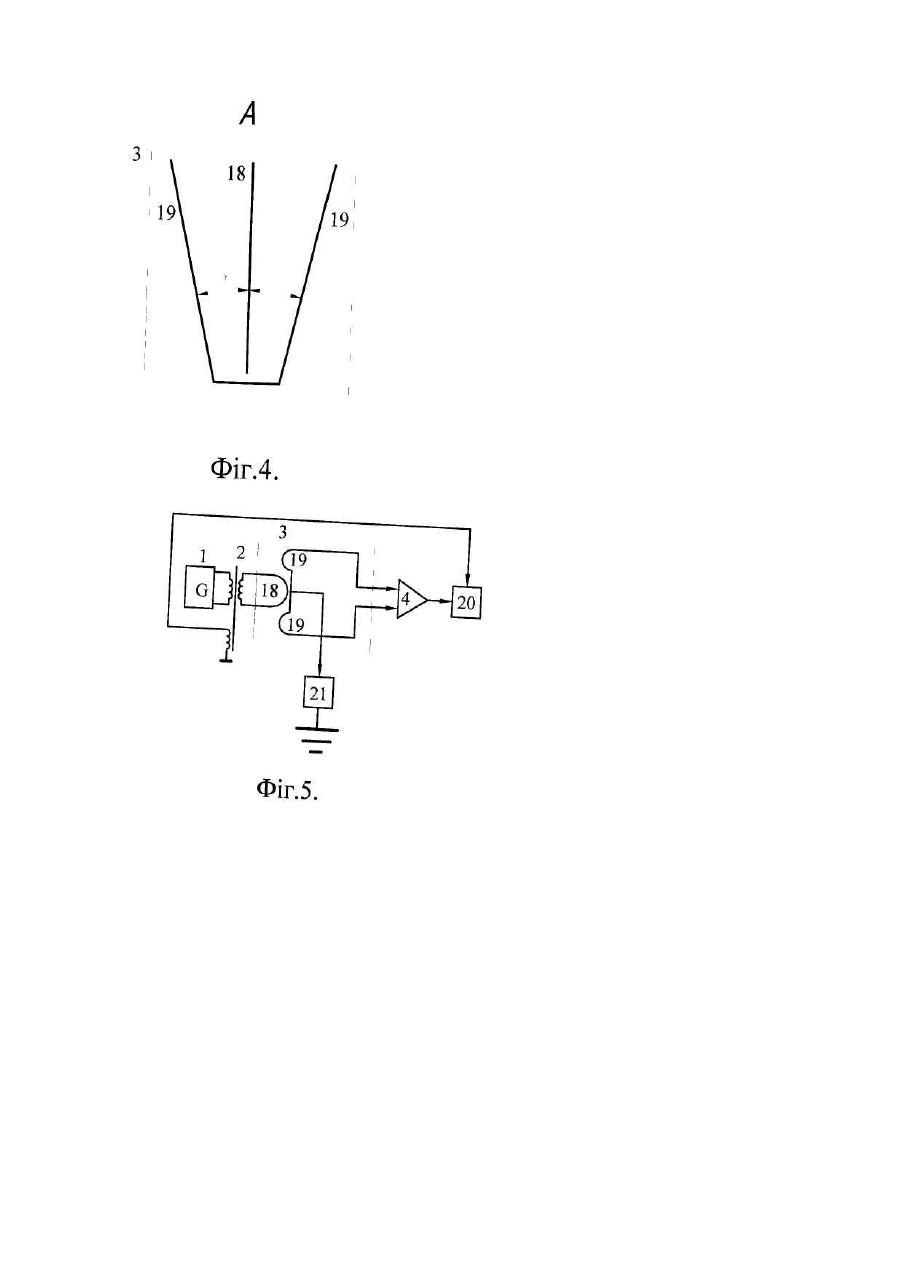

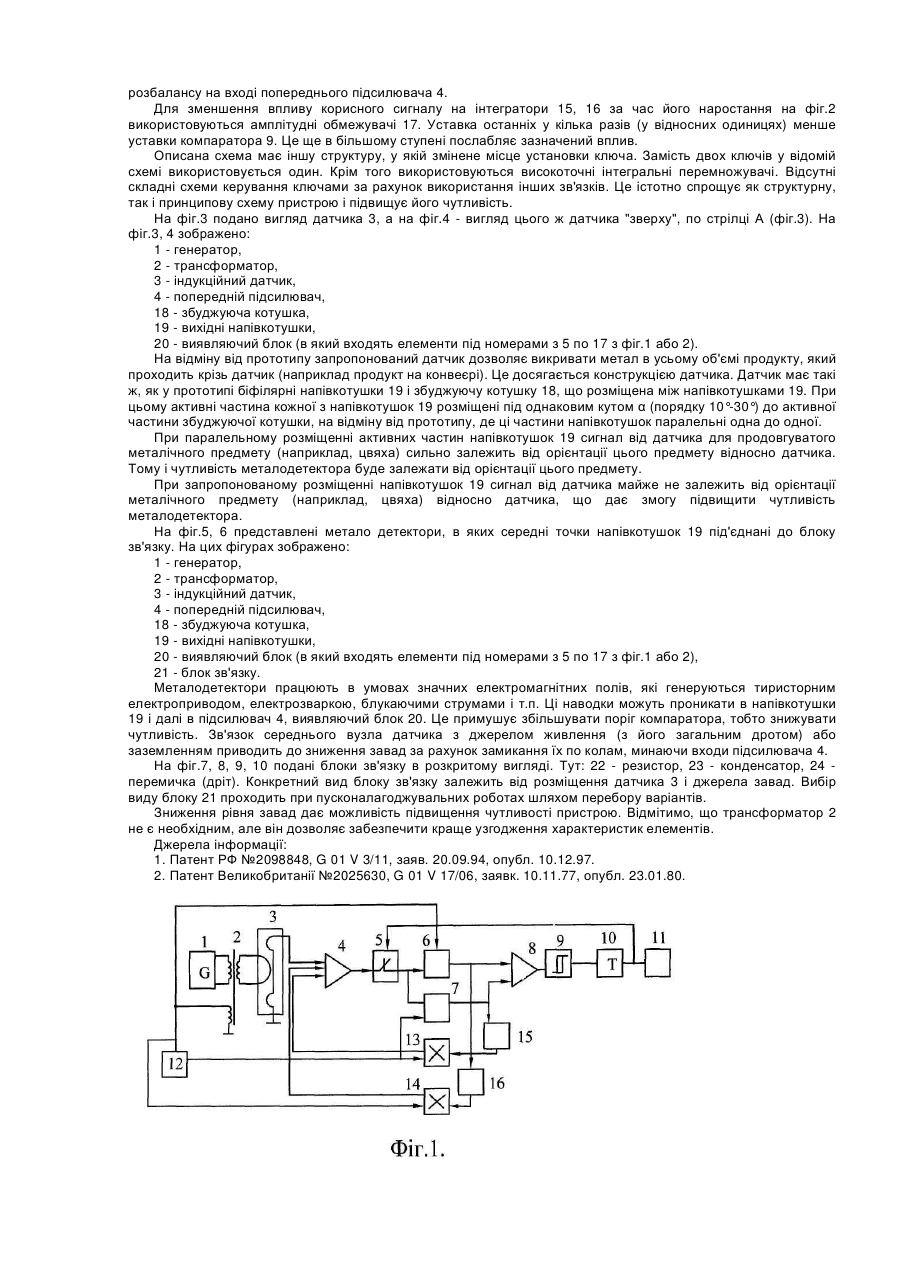

1. Металодетектор, що містить послідовно з'єднані генератор, трансформатор, датчик, який складається з двох біфілярних півкотушок, а також два фазових детектори, виходами з'єднаних з колом послідовно ввімкнених підсилювача-фільтра, компаратора, тригера і виконавчого органа, перші входи детекторів з'єднані з виходом трансформатора відповідно безпосередньо і через фазообертач, а другі входи об'єднані, який відрізняється тим, що датчик має збуджуючу котушку, з двох сторін котрої розміщені дві біфілярні вихідні півкотушки, причому активні частини збуджуючої і вихідної котушок розміщені під кутом одна до одної таким чином, що кут між півкотушками у два рази більший, ніж кут між кожною з них і збуджуючою котушкою, а металодетектор обладнаний двома перемножувачами, перші входи яких з'єднані відповідно з виходами інтеграторів, другі входи з'єднані з виходами трансформатора і фазообертача відповідно, виходи перемножувачів з'єднані з підсумовуючими входами попереднього підсилювача, вихід попереднього підсилювача підключений до других входів детекторів через ключ, керуючий вхід якого з'єднаний з виходом тригера.
2. Металодетектор за п. 1, який відрізняється тим, що входи інтеграторів з'єднані з виходами фазових детекторів через амплітудні обмежувачі.

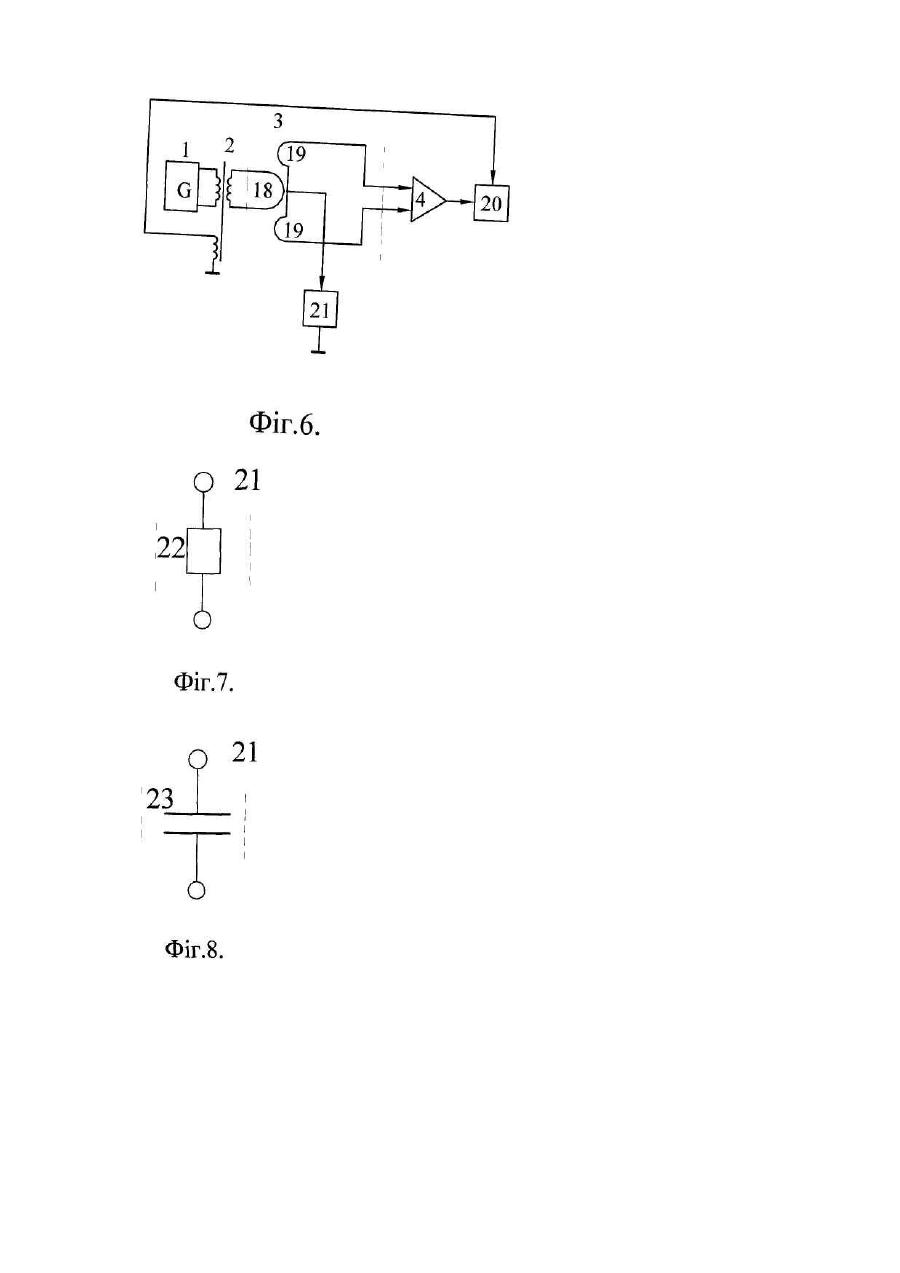

3. Металодетектор за пп. 1 або 2, який відрізняється тим, що з'єднані між собою виводи півкотушок підключені до блока зв'язку.
4. Металодетектор за п. 3, який відрізняється тим, що блок зв'язку другим виводом з'єднаний з заземленням.
5. Металодетектор за п. 3, який відрізняється тим, що блок зв'язку другим виводом з'єднаний з загальним дротом.
6. Металодетектор за пп. 4 або 5, який відрізняється тим, що блок зв'язку виконаний у вигляді резистора.
7. Металодетектор за пп. 4 або 5, який відрізняється тим, що блок зв'язку виконаний у вигляді конденсатора.

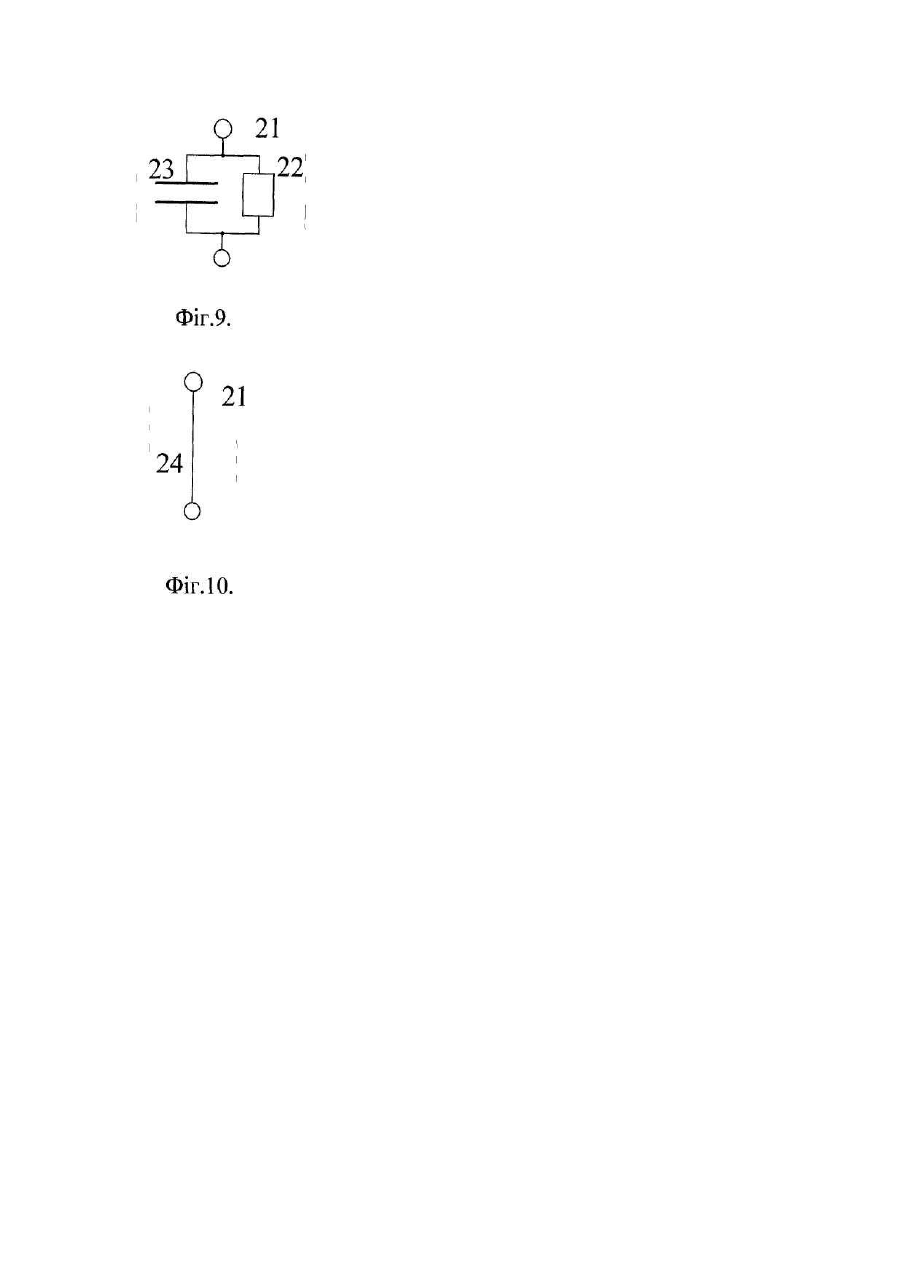

8. Металодетектор за пп. 4 або 5, який відрізняється тим, що блок зв'язку виконаний у вигляді паралельного з'єднання резистора і конденсатора.
9. Металодетектор за пп. 4 або 5, який відрізняється тим, що блок зв'язку виконаний у вигляді дроту.
Додаткова інформація
Назва патенту англійськоюMetal detector
Автори англійськоюBykov Olesandr Boleslavovych
Назва патенту російськоюМеталлоискатель
Автори російськоюБыков Александр Болеславович
МПК / Мітки
МПК: G01V 3/10, G01R 17/00
Мітки: металодетектор
