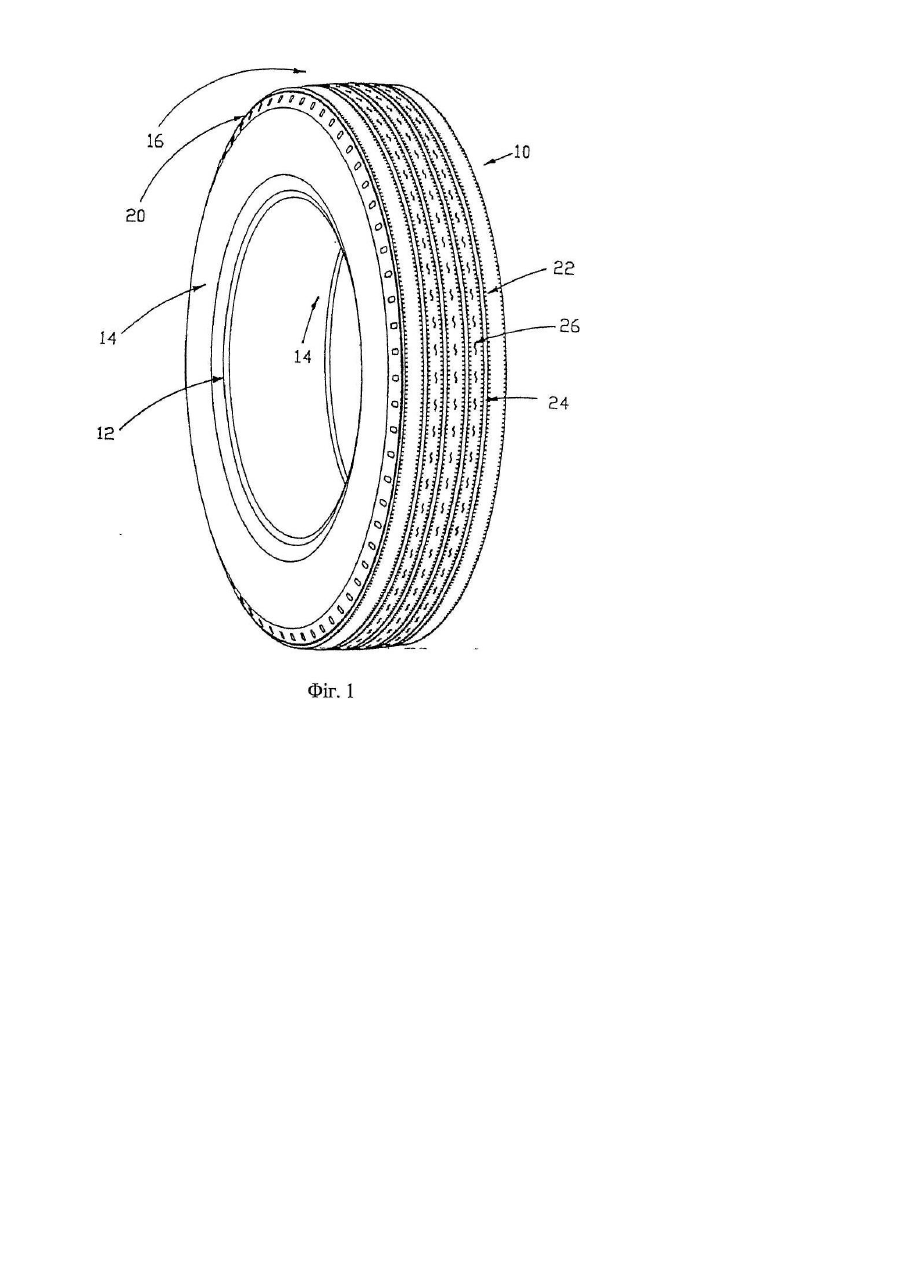

Протектор шини (варіанти)

1. Протектор шини, на верхній поверхні якого виконана щонайменше одна розташована по колу шини канавка, профіль якої обмежений стінкою її дна і бічними стінками, причому профіль кожної бічної стінки по відношенню до стінки дна має форму першої хвилі, що проходить в напрямі по колу, а на рівні між верхньою поверхнею і стінкою дна він має форму другої хвилі, що проходить по колу, причому перша хвиля і друга хвиля знаходяться взаємно не в фазі, так що кожна бічна стінка має профіль виступаючих і поглиблених ділянок, що чергуються, при цьому друга хвиля утворює вершини виступаючих і поглиблених ділянок.

2. Протектор шини за п. 1, який відрізняється тим, що кромки канавки у верхній поверхні виконані лінійними в напрямі по колу.

3. Протектор за п. 1, який відрізняється тим, що перша хвиля і друга хвиля, обидві є синусоїдальними хвилями.

4. Протектор за п. 1, який відрізняється тим, що перша хвиля є хвилею з синусоїдальним, зигзагоподібним або ступінчастим профілем.

5. Протектор за п. 4, який відрізняється тим, що друга хвиля є хвилею з синусоїдальним, зигзагоподібним або ступінчастим профілем.

6. Протектор за п. 1, який відрізняється тим , що в кожній з виступаючих ділянок кожної бічної стінки її нижня кромка розташована в поперечному напрямі зовні від центра канавки далі, ніж відповідна верхня кромка вказаної бічної стінки.

7. Протектор за п. 1, який відрізняється тим, що у верхній поверхні протектора виконані щілиноподібні дренажні канавки, що проходять до верхніх кромок канавки і у виступаючі ділянки бічних стінок.

8. Протектор за п. 1, який відрізняється тим, що протилежні кромки канавки у верхній поверхні мають форму третьої хвилі, причому третя хвиля і друга хвиля знаходяться не в фазі в напрямі по колу.

9. Протектор за п. 8, який відрізняється тим, що третя хвиля є хвилею з синусоїдальним, зигзагоподібним або ступінчастим профілем.

10. Протектор за п.1, який відрізняється тим, що перша і друга хвилі мають різні амплітуди відносно середньої лінії, перпендикулярній відповідній верхній кромці канавки.

11. Протектор за п.1, який відрізняється тим, що виступаючі ділянки другої хвилі кожної бічної стінки проходять в поперечному напрямі за розташовану по колу осьову лінію канавки.

12. Протектор за п.1, який відрізняється тим, що вказана щонайменше одна розташована по колу канавка містить безліч канавок, що проходять по колу.

13. Протектор за п.1, який відрізняється тим, що містить також щонайменше одну розташовану під кутом, зокрема в поперечному напрямі канавку, перпендикулярну верхній поверхні і обмежену стінкою її дна і бічними стінками, причому в стінці дна профілі бічних стінок мають форму першої хвилі, а на рівні між верхньою поверхнею і стінкою дна бічні стінки мають форму другої хвилі, причому перша хвиля і друга хвиля знаходяться не в фазі, так що кожна бічна стінка має профіль виступаючих і поглиблених ділянок, що чергуються, при цьому друга хвиля утворює вершини виступаючих і поглиблених ділянок.

14. Протектор шини, на верхній поверхні якого виконана щонайменше одна розташована по колу шини канавка, профіль якої обмежений стінкою її дна і бічними стінками, що має верхні кромки у верхній поверхні, при цьому кожна бічна стінка має ділянки, які виступають і заглиблюються відносно середньої лінії, перпендикулярній стінці дна і відповідній верхній кромці бічної стінки, причому вказані виступаючі ділянки і поглиблені ділянки чергуються в напрямі по колу.

15. Протектор за п. 14, який відрізняється тим, що кромки канавки у верхній поверхні є лінійними в напрямі по колу.

16. Протектор за п. 14, який відрізняється тим, що у верхній поверхні протектора виконані щілиноподібні дренажні канавки, що проходять у верхні кромки канавки і у верхні поверхні виступаючих ділянок бічних стінок.

17. Протектор за п. 14, який відрізняється тим, що кромки канавки у верхній поверхні виконані в напрямі по колу з зигзагоподібним або синусоїдальним вигином.

18. Протектор за п. 14, який відрізняється тим, що бічні стінки канавки виконані зигзагоподібними в напрямі по колу.

19. Протектор за п.18, який відрізняється тим, що бічні стінки канавки виконані дугоподібними або зигзагоподібними в перпендикулярному напрямі.

20. Протектор за п. 14, який відрізняється тим, що бічні стінки канавки виконані у вигляді синусоїдальної хвилі в напрямі по колу.

21. Протектор за п. 20, який відрізняється тим, що бічні стінки канавки виконані дугоподібними або зигзагоподібними в перпендикулярному напрямі.

22. Протектор за п. 14, який відрізняється тим, що у виступаючих ділянках бічних стінок нижня кромка відповідної стінки розташована в поперечному напрямі зовні центра канавки далі, ніж відповідна верхня кромка.

23. Протектор за п. 14, який відрізняється тим, що виступаючі ділянки бічних стінок проходять в поперечному напрямі за розташовану по колу осьову лінію канавки.

24. Протектор за п. 14, який відрізняється тим, що вказана щонайменше одна розташована по колу канавка містить безліч канавок, що проходять по колу.

25. Протектор за п. 14, який відрізняється тим, що містить також розташовану під кутом, зокрема в поперечному напрямі, канавку, обмежену стінкою її дна і бічними стінками, що має кромки у верхній поверхні, при цьому кожна бічна стінка має ділянки, які виступають і заглиблюються відносно середньої лінії, перпендикулярній стінці дна і, що проходить через відповідну верхню кромку бічної стінки, причому вказані виступаючі ділянки і поглиблені ділянки чергуються в напрямі по колу.
