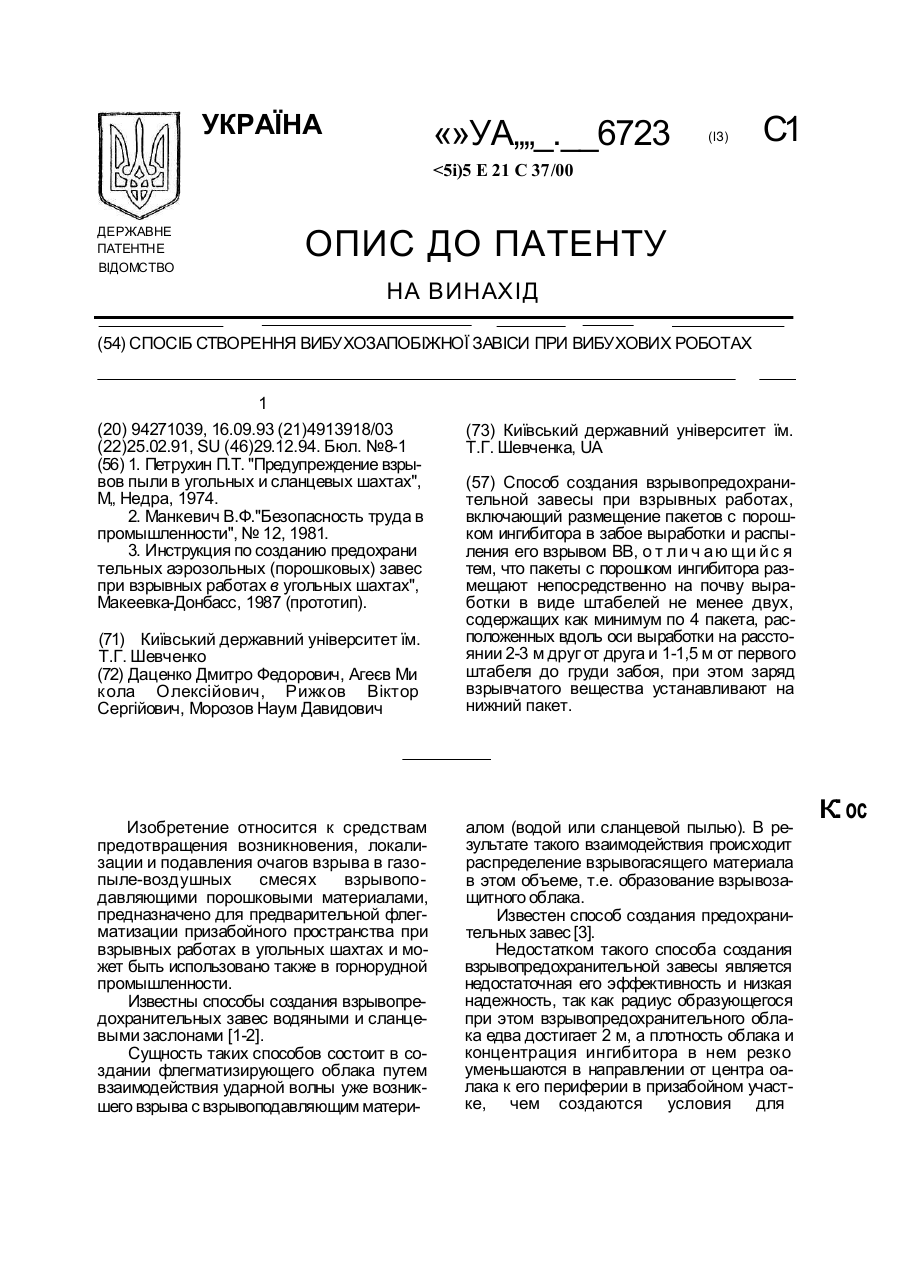

Спосіб створення вибухозапобіжної завіси при вибухових роботах

Способ создания взрывопредохранительной завесы при взрывных работах, включающий размещение пакетов с порошком ингибитора в забое выработки и распыления его взрывом ВВ, о т л и ч а ю щ и й с я тем, что пакеты с порошком ингибитора размещают непосредственно на почву выработки в виде штабелей не менее двух, содержащих как минимум по 4 пакета, расположенных вдоль оси выработки на расстоянии 2-3 м друг от друга и 1-1,5 м от первого штабеля до груди забоя, при этом заряд взрывчатого вещества устанавливают на нижний пакет. Изобретение относится к средствам предотвращения возникновения, локализации и подавления очагов взрыва в газопыле-воздушных смесях взрывоподавляющими порошковыми материалами, предназначено для предварительной флегматизации призабойного пространства при взрывных работах в угольных шахтах и может быть использовано также в горнорудной промышленности. Известны способы создания взрывопредохранительных завес водяными и сланцевыми заслонами [1-2]. Сущность таких способов состоит в создании флегматизирующего облака путем взаимодействия ударной волны уже возникшего взрыва с взрывоподавляющим матери алом (водой или сланцевой пылью). В результате такого взаимодействия происходит распределение взрывогасящего материала в этом объеме, т.е. образование взрывозащитного облака. Известен способ создания предохранительных завес [3]. Недостатком такого способа создания взрывопредохранительной завесы является недостаточная его эффективность и низкая надежность, так как радиус образующегося при этом взрывопредохранительного облака едва достигает 2 м, а плотность облака и концентрация ингибитора в нем резко уменьшаются в направлении от центра оалака к его периферии в призабойном участке, чем создаются условия для к: ос з 6723 возникновения очагов взрыва, их развития и Испытания проводились по традиционраспространения. Инициатор взрыва при ной методике НПО "Респиратор" в г. Донецэтом неизбежен - это раскаленные газы, ке на опытной штольне "Гранит". образующиеся при взрыве шпуровых заря Воспламенение стехиометрической дов. смеси'метана с воздухом осуществляют патронами с зарядом ВВ II класса опасности. 5 Инициирование этих зарядов ведут Кроме того, этот способ нетехнологичен злектродетонаторами с замедлением 0—15 и и трудоемок. 2000 мс. Возникновение и развитие взрыЗадача, на решение которой направле ва метано-воздушной среды или его отсутстно настоящее изобретение, состоит в обес вие фиксируют датчі., ами и наблюдают на печении полного перекрытия .10 экране о сциллографа. Надежность взрывзрывопредохранительной завесой сечения возащиты способа создания взрывопредохгорной выработки при небольших техниче ранительной завесы, реализуемого в ских и трудозатратах, что обусловливает по заявляемых диапазонах параметров, опревышение надежности взрывозащиты. деляют фактом отсутствия взрыва в условиСпособ создания взрывопредохрани- 15 ях неизбежности его возникновения: тельной завесы при взрывных работах вклюналичие взрывоопасной среды и источника чает размещение пакетов с порошком инициирования взрыва. ингибитора в забое выработки и распыления Во всех опытах взрывопредохранительего взрывом ВВ. ное облако создают распылением порошкоДля решения технической задачи паке- 20 вого ингибитора КСВ-30 в количестве не ты с порошком ингибитора размещают неменее 12 кг в каждом из штабелей пакетов, посредственно на почве выработки в виде расположенных на почве выработки (по 3,0~ штабелей не менее двух, содержащих как 3,5 кг в каждом пакете). минимум по 4 пакета, расположенных вдоль П р и м е р 1. В штольне на расстоянии оси выработки на расстоянии 2-3 м друг от 25 1,5 м от груди забоя устанавливают первый друга и 1-1,5 м от первого штабеля до груди штабель пакетов с порошковым ингибитозабоя, при зтом заряд взрывчатого вещества ром. На расстоянии 2,0 м вдоль оси штольни устанавливают иа нижний пакет. устанавливают второй штабель. В каждом Настоящее изобретение обеспечивает штабеле по 4 пакета. Патроны с зарядом ВВ перекрытие эффективной взрывопредохра- 30 располагают на нижнем пакете каждого нительной завесой сечения горной выработки штабеля. Инициирование зарядов В В ведут за счет реализации принципа разного электродетоиаторами с замедлением по отвоздействия энергии взрыва на пакеты с пот ношению к воспламенению среды 0 мс. рошковым ингибитором, находящиеся в неВо всех опытах по этому примеру возпосредственной близости от патрона В В и 35 никновение взрыва не зафиксировано. удаленные от него, чем достигается полное П р и м е р 2. В штольне на расстоянии перекрытие с ечения, и дополнительным 2,0 м от груди забоя устанавливают первый диспергированием порошкового ингибитора в штабель из 4 пакетов с порошковым ингибиоблаке при встрече двух газопорошковых тором. На расстоянии 2,5 м устанавливают потоков, чем достигается высокая 40 второй аналогичный штабель пакетов. На ингибирующая активность порошка в завесе, нижний пакет каждого штабеля укладывают что обусловливает высокую надежность по патрону с зарядом ВВ. Инициирование взрывозащиты. зарядов В В ведут электродетонатором с заНа фиг, 1 представлена принципиальная медлением по отношению к воспламенению схема реализации способа. 45 среды 15 мс. На фиг.2 представлена схема располоВо всех опытах по этому примеру возжения в штабеле пакетов с ингибитором и никновение взрыва не наблюдалось. патронов с зарядом В В (вариант А - 5 пакеП р и м е р 3. В штольне на расстоянии тов, вариант Б - 7 пакетов). 2,5 м от груди забоя устанавливают первый Способ создания взрывопредохрани- 50 штабель из 4 пакетов с порошковым ингибительной завесы при взрывных работах за- тором. На расстоянии 3,0 м вдоль оси штольключается в том, что в пг>«л^абойном ни устанавливают аналогичный штабель пространстве 1 на расстоянии 1,5 мот груди пакетов. На нижних пакетах каждого штабезабоя 2 устанавливают первый штабель 3 ля располагают патрон с зарядом ВВ. Инипакетов 4 с порошковым ингибитором. На 55 циирование зарядов ВВ ведут расстоянии 2,0 м от первого штабеля 3 вдоль оси электродетонаторами с замедлением по отзабоя устанавливают второй штабель 5. ношению к воспламенению среды 2000 мс. Патроны 6 с зарядом В В располагают в штабелях 3 и 5 на нижнем пакете 7 с ингибитором. 5 6723 Во всех опытах проведенных согласно этому примеру возникновение взрыва не зарегистрировано. Условия проведения опытов и результа ты испытаний сведены в таблицу. 5 Как показали результаты испытаний, использование изобретения обеспечивает надежное перекрытие завесой средних и Пример №№ больших выработок за счет метания пакетов с ингибитором на большие расстояния с последующим его распылением, повышает ингибирующую активнос ть порошка и увеличивает время жизни активной порошковой завесы за счет дополнительного диспергирования порошка ингибитора во встречных потоках, что повышает надежность взрыеозащиты при зрывных работах. 1 2 3 4 4 4 2 2 2 1.5 2.0 2,5 2,5 3,0 0 15 + 2000 + + Параметры Количество пакетов в штабеле Количество штабелей в ряду /по оси штольни/ Расстояние от первого штабеля до груди забоя /до воспламенителя/, м Расстояние между штабелями, м Распыление электродет. с замедлением по отношению к воспламенению среды, мс - прохождение пламени не зарегистрировано /взрыв подавлен/ - взрыв не предотвращен и не зареги 2 + + стрирован всеми датчиками V Фиг. I + + 6723 6 Фиг. 2 Упорядник Замовлення 641 Техред М.Моргентал Коректор М.Куль Тираж Підписне Державне ла тентне відомство Ук раїни, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
