Блістерна упаковка

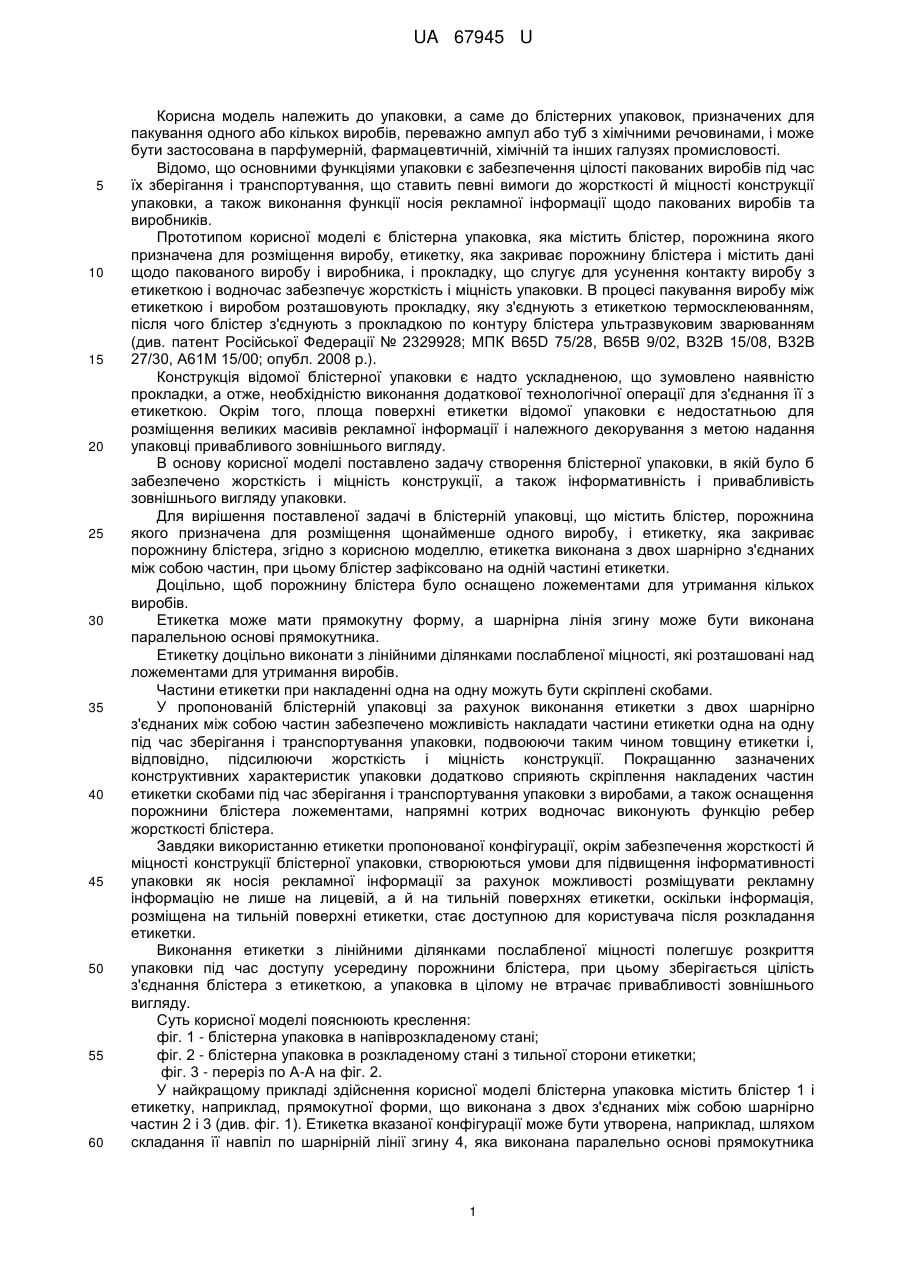

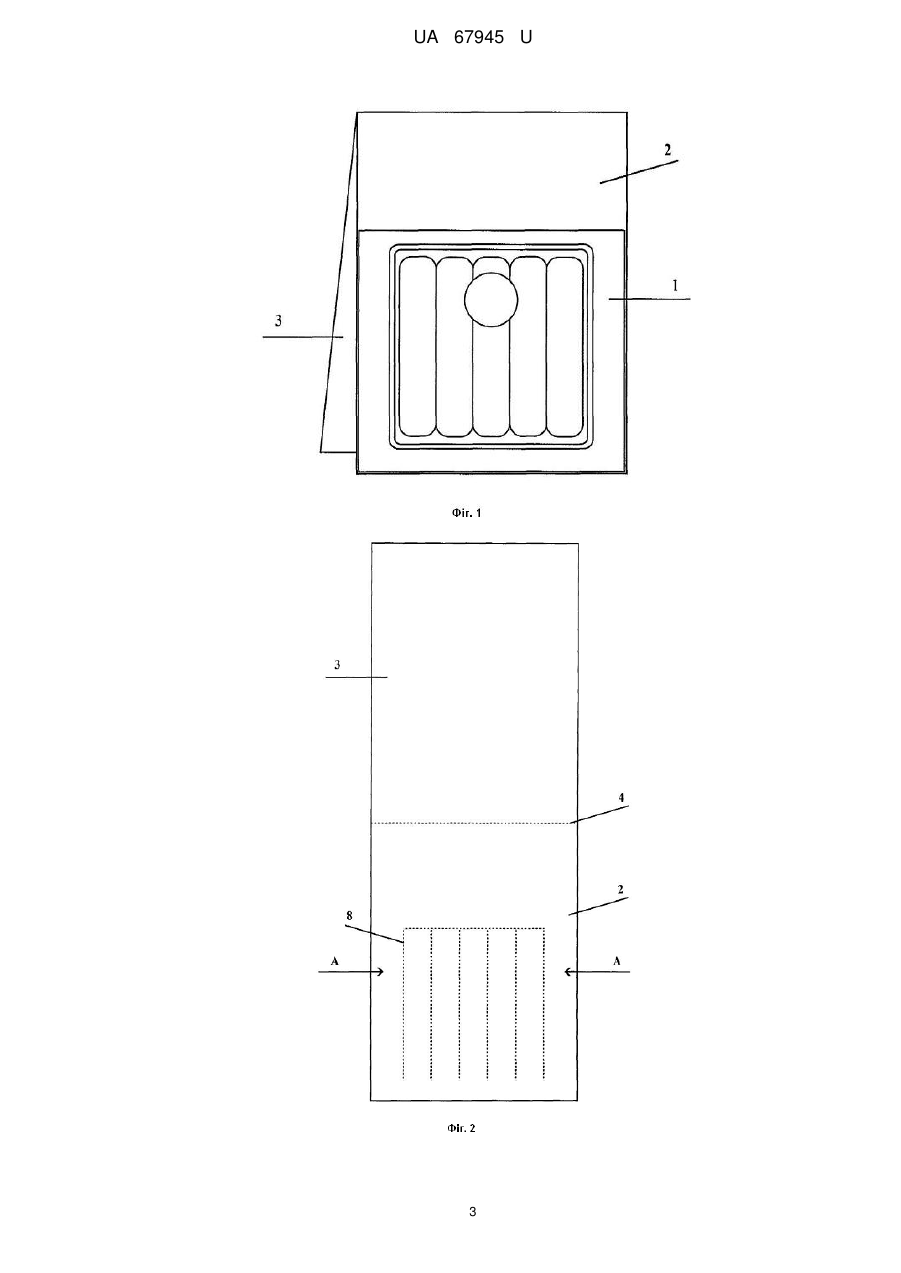

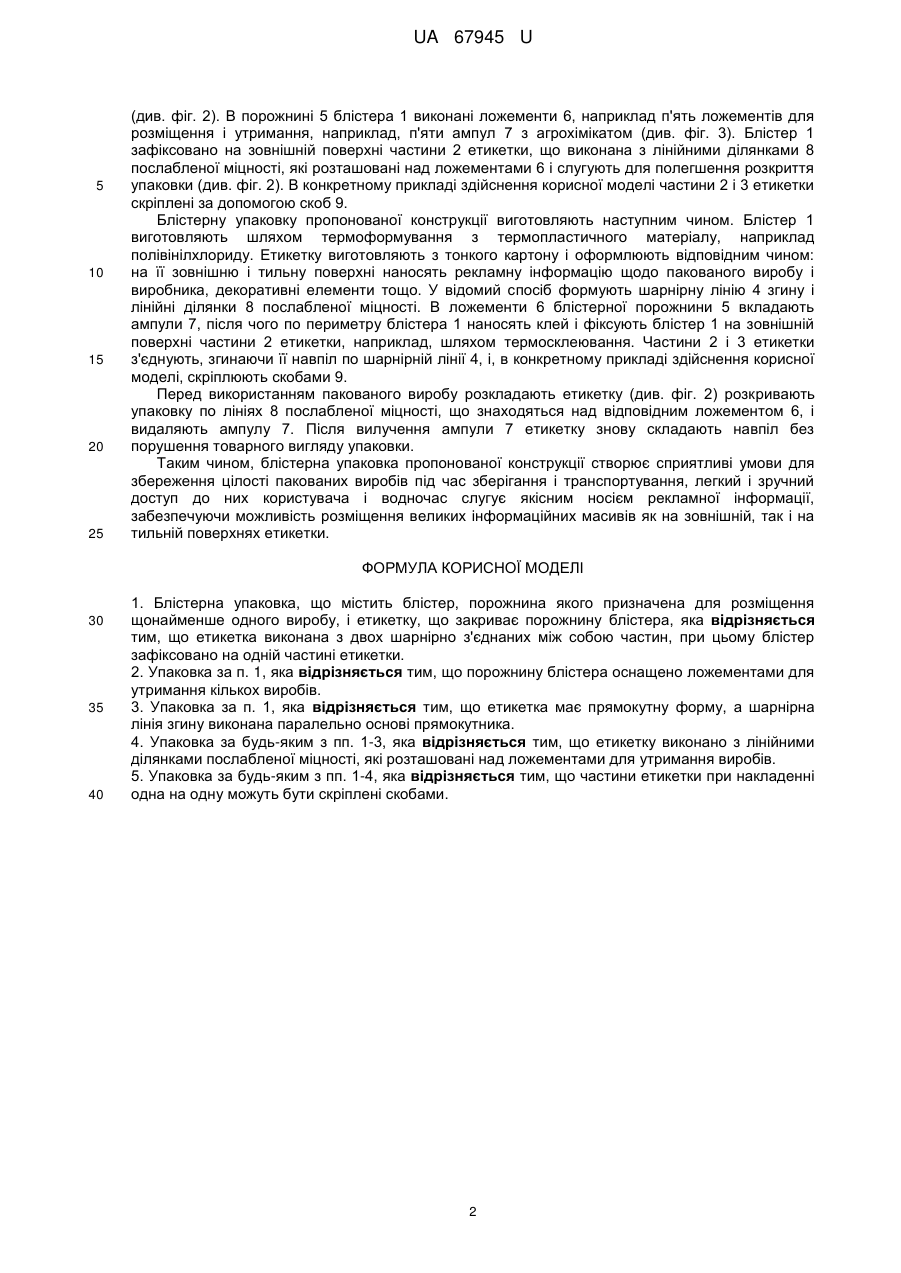

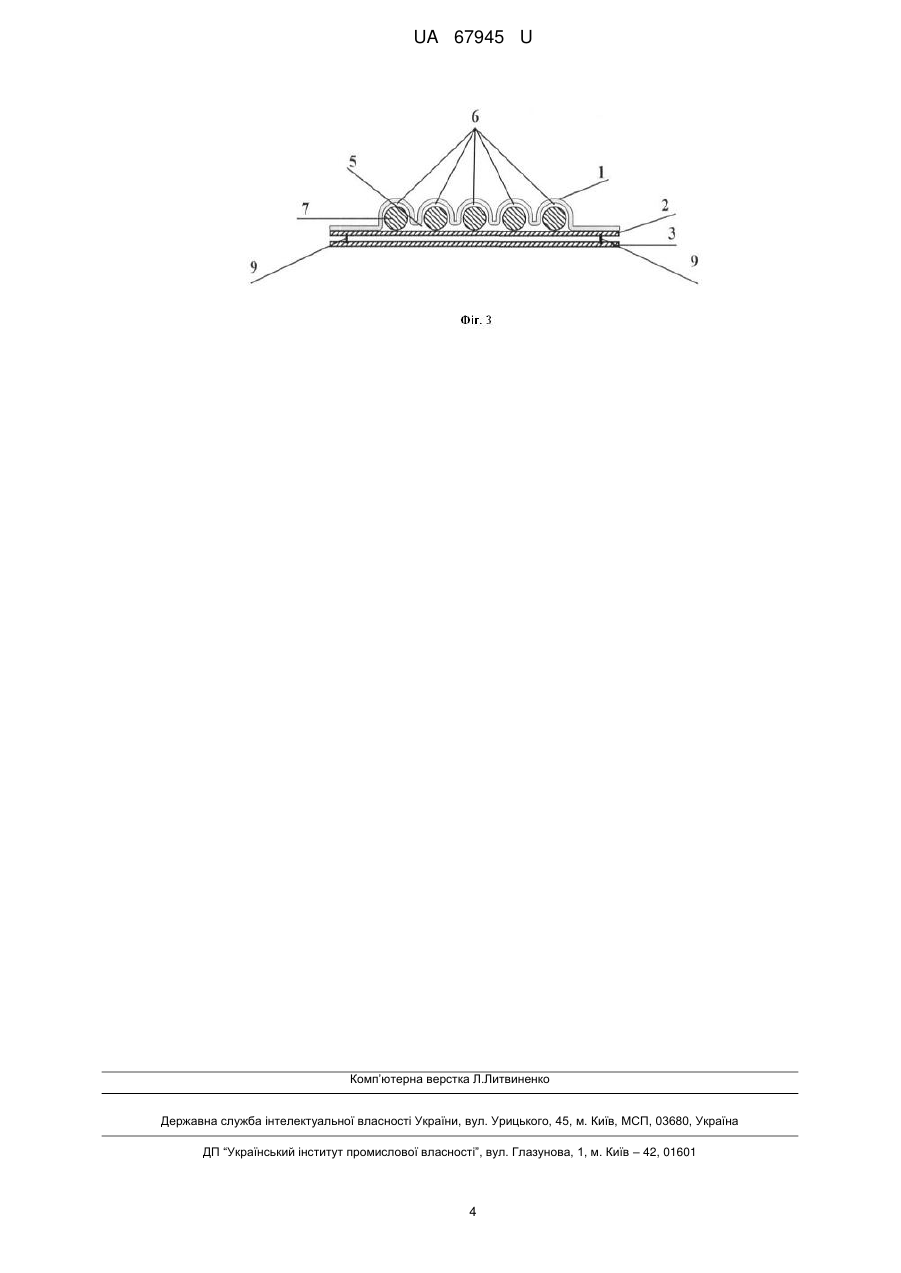

Реферат: UA 67945 U UA 67945 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до упаковки, а саме до блістерних упаковок, призначених для пакування одного або кількох виробів, переважно ампул або туб з хімічними речовинами, і може бути застосована в парфумерній, фармацевтичній, хімічній та інших галузях промисловості. Відомо, що основними функціями упаковки є забезпечення цілості пакованих виробів під час їх зберігання і транспортування, що ставить певні вимоги до жорсткості й міцності конструкції упаковки, а також виконання функції носія рекламної інформації щодо пакованих виробів та виробників. Прототипом корисної моделі є блістерна упаковка, яка містить блістер, порожнина якого призначена для розміщення виробу, етикетку, яка закриває порожнину блістера і містить дані щодо пакованого виробу і виробника, і прокладку, що слугує для усунення контакту виробу з етикеткою і водночас забезпечує жорсткість і міцність упаковки. В процесі пакування виробу між етикеткою і виробом розташовують прокладку, яку з'єднують з етикеткою термосклеюванням, після чого блістер з'єднують з прокладкою по контуру блістера ультразвуковим зварюванням (див. патент Російської Федерації № 2329928; МПК B65D 75/28, В65В 9/02, В32В 15/08, В32В 27/30, А61М 15/00; опубл. 2008 p.). Конструкція відомої блістерної упаковки є надто ускладненою, що зумовлено наявністю прокладки, а отже, необхідністю виконання додаткової технологічної операції для з'єднання її з етикеткою. Окрім того, площа поверхні етикетки відомої упаковки є недостатньою для розміщення великих масивів рекламної інформації і належного декорування з метою надання упаковці привабливого зовнішнього вигляду. В основу корисної моделі поставлено задачу створення блістерної упаковки, в якій було б забезпечено жорсткість і міцність конструкції, а також інформативність і привабливість зовнішнього вигляду упаковки. Для вирішення поставленої задачі в блістерній упаковці, що містить блістер, порожнина якого призначена для розміщення щонайменше одного виробу, і етикетку, яка закриває порожнину блістера, згідно з корисною моделлю, етикетка виконана з двох шарнірно з'єднаних між собою частин, при цьому блістер зафіксовано на одній частині етикетки. Доцільно, щоб порожнину блістера було оснащено ложементами для утримання кількох виробів. Етикетка може мати прямокутну форму, а шарнірна лінія згину може бути виконана паралельною основі прямокутника. Етикетку доцільно виконати з лінійними ділянками послабленої міцності, які розташовані над ложементами для утримання виробів. Частини етикетки при накладенні одна на одну можуть бути скріплені скобами. У пропонованій блістерній упаковці за рахунок виконання етикетки з двох шарнірно з'єднаних між собою частин забезпечено можливість накладати частини етикетки одна на одну під час зберігання і транспортування упаковки, подвоюючи таким чином товщину етикетки і, відповідно, підсилюючи жорсткість і міцність конструкції. Покращанню зазначених конструктивних характеристик упаковки додатково сприяють скріплення накладених частин етикетки скобами під час зберігання і транспортування упаковки з виробами, а також оснащення порожнини блістера ложементами, напрямні котрих водночас виконують функцію ребер жорсткості блістера. Завдяки використанню етикетки пропонованої конфігурації, окрім забезпечення жорсткості й міцності конструкції блістерної упаковки, створюються умови для підвищення інформативності упаковки як носія рекламної інформації за рахунок можливості розміщувати рекламну інформацію не лише на лицевій, а й на тильній поверхнях етикетки, оскільки інформація, розміщена на тильній поверхні етикетки, стає доступною для користувача після розкладання етикетки. Виконання етикетки з лінійними ділянками послабленої міцності полегшує розкриття упаковки під час доступу усередину порожнини блістера, при цьому зберігається цілість з'єднання блістера з етикеткою, а упаковка в цілому не втрачає привабливості зовнішнього вигляду. Суть корисної моделі пояснюють креслення: фіг. 1 - блістерна упаковка в напіврозкладеному стані; фіг. 2 - блістерна упаковка в розкладеному стані з тильної сторони етикетки; фіг. 3 - переріз по А-А на фіг. 2. У найкращому прикладі здійснення корисної моделі блістерна упаковка містить блістер 1 і етикетку, наприклад, прямокутної форми, що виконана з двох з'єднаних між собою шарнірно частин 2 і 3 (див. фіг. 1). Етикетка вказаної конфігурації може бути утворена, наприклад, шляхом складання її навпіл по шарнірній лінії згину 4, яка виконана паралельно основі прямокутника 1 UA 67945 U 5 10 15 20 25 (див. фіг. 2). В порожнині 5 блістера 1 виконані ложементи 6, наприклад п'ять ложементів для розміщення і утримання, наприклад, п'яти ампул 7 з агрохімікатом (див. фіг. 3). Блістер 1 зафіксовано на зовнішній поверхні частини 2 етикетки, що виконана з лінійними ділянками 8 послабленої міцності, які розташовані над ложементами 6 і слугують для полегшення розкриття упаковки (див. фіг. 2). В конкретному прикладі здійснення корисної моделі частини 2 і 3 етикетки скріплені за допомогою скоб 9. Блістерну упаковку пропонованої конструкції виготовляють наступним чином. Блістер 1 виготовляють шляхом термоформування з термопластичного матеріалу, наприклад полівінілхлориду. Етикетку виготовляють з тонкого картону і оформлюють відповідним чином: на її зовнішню і тильну поверхні наносять рекламну інформацію щодо пакованого виробу і виробника, декоративні елементи тощо. У відомий спосіб формують шарнірну лінію 4 згину і лінійні ділянки 8 послабленої міцності. В ложементи 6 блістерної порожнини 5 вкладають ампули 7, після чого по периметру блістера 1 наносять клей і фіксують блістер 1 на зовнішній поверхні частини 2 етикетки, наприклад, шляхом термосклеювання. Частини 2 і 3 етикетки з'єднують, згинаючи її навпіл по шарнірній лінії 4, і, в конкретному прикладі здійснення корисної моделі, скріплюють скобами 9. Перед використанням пакованого виробу розкладають етикетку (див. фіг. 2) розкривають упаковку по лініях 8 послабленої міцності, що знаходяться над відповідним ложементом 6, і видаляють ампулу 7. Після вилучення ампули 7 етикетку знову складають навпіл без порушення товарного вигляду упаковки. Таким чином, блістерна упаковка пропонованої конструкції створює сприятливі умови для збереження цілості пакованих виробів під час зберігання і транспортування, легкий і зручний доступ до них користувача і водночас слугує якісним носієм рекламної інформації, забезпечуючи можливість розміщення великих інформаційних масивів як на зовнішній, так і на тильній поверхнях етикетки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Блістерна упаковка, що містить блістер, порожнина якого призначена для розміщення щонайменше одного виробу, і етикетку, що закриває порожнину блістера, яка відрізняється тим, що етикетка виконана з двох шарнірно з'єднаних між собою частин, при цьому блістер зафіксовано на одній частині етикетки. 2. Упаковка за п. 1, яка відрізняється тим, що порожнину блістера оснащено ложементами для утримання кількох виробів. 3. Упаковка за п. 1, яка відрізняється тим, що етикетка має прямокутну форму, а шарнірна лінія згину виконана паралельно основі прямокутника. 4. Упаковка за будь-яким з пп. 1-3, яка відрізняється тим, що етикетку виконано з лінійними ділянками послабленої міцності, які розташовані над ложементами для утримання виробів. 5. Упаковка за будь-яким з пп. 1-4, яка відрізняється тим, що частини етикетки при накладенні одна на одну можуть бути скріплені скобами. 2 UA 67945 U 3 UA 67945 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
