Бутара млина

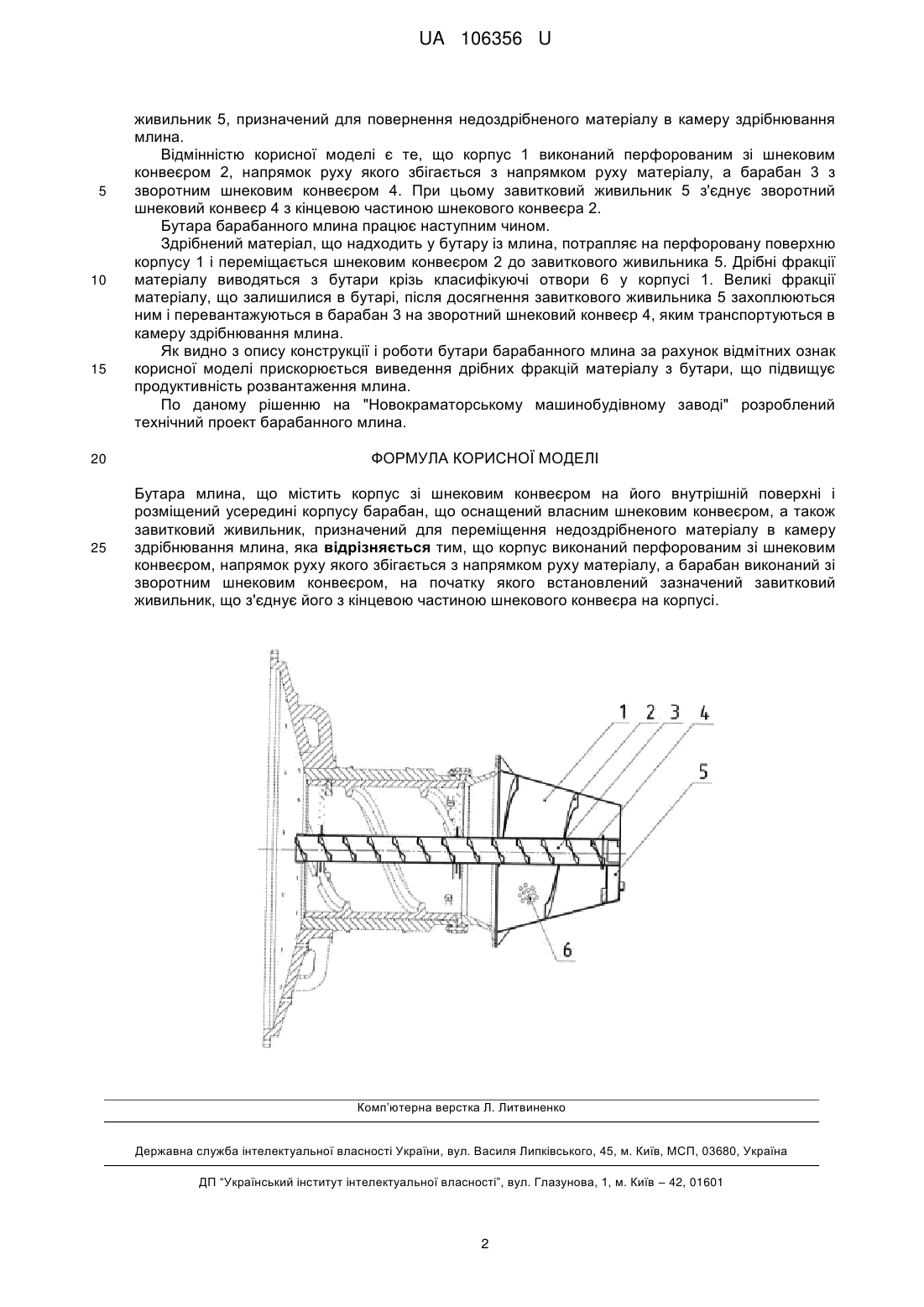

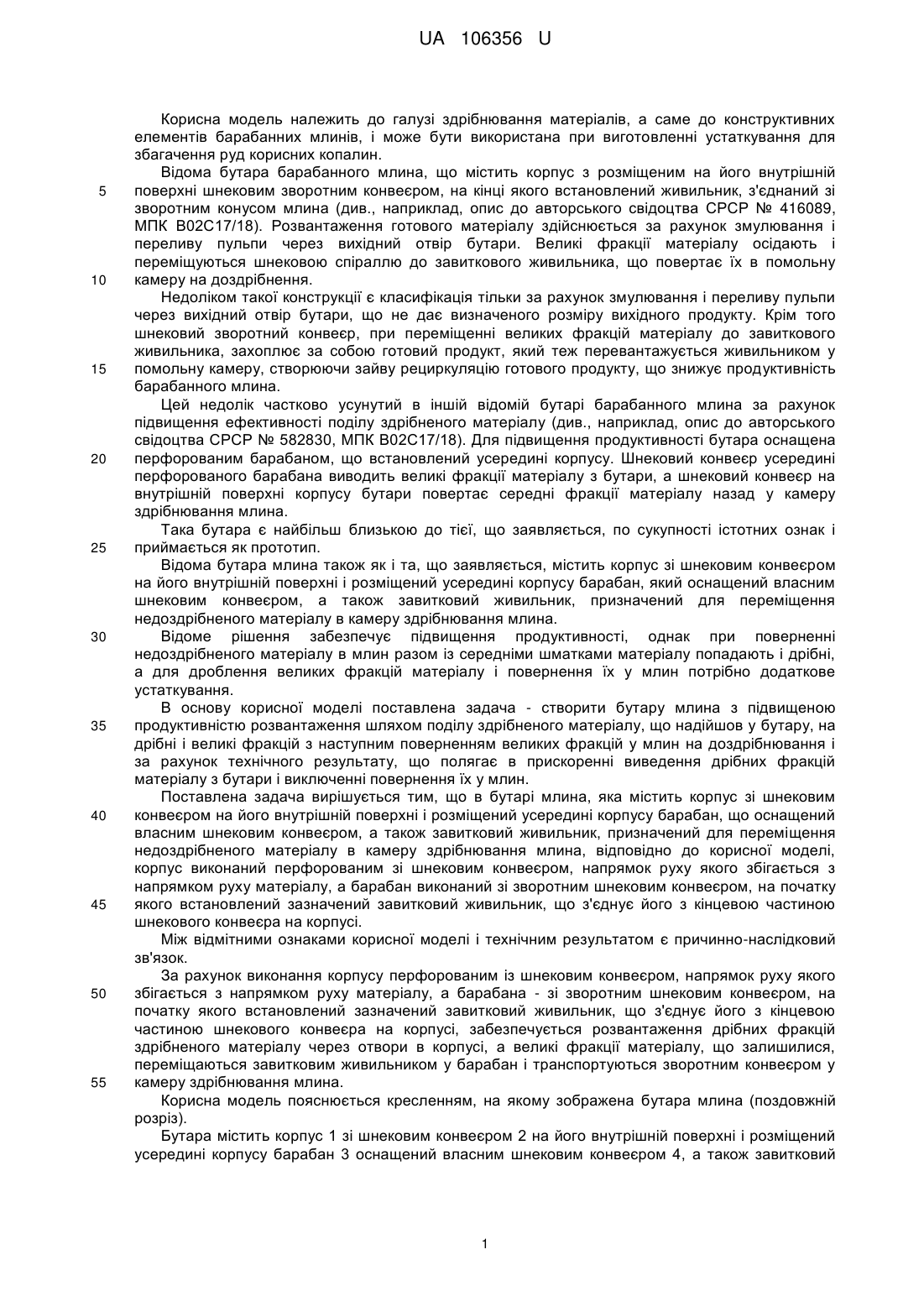

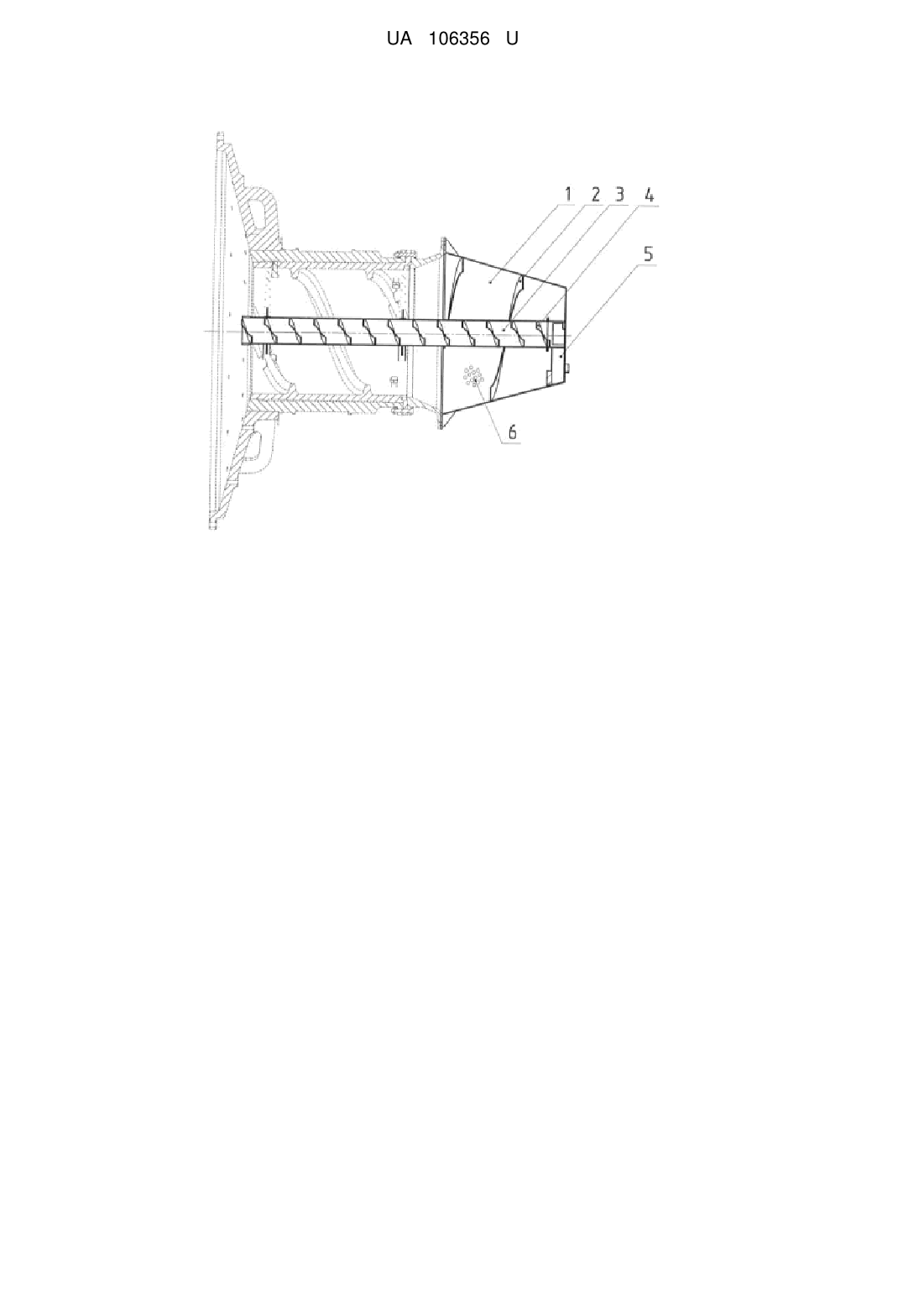

Реферат: Бутара млина містить корпус зі шнековим конвеєром на його внутрішній поверхні і розміщений усередині корпусу барабан, що оснащений власним шнековим конвеєром, а також завитковий живильник, призначений для переміщення недоздрібненого матеріалу в камеру здрібнювання млина. Корпус виконаний перфорованим зі шнековим конвеєром, напрямок руху якого збігається з напрямком руху матеріалу, а барабан виконаний зі зворотним шнековим конвеєром, на початку якого встановлений зазначений завитковий живильник, що з'єднує його з кінцевою частиною шнекового конвеєра на корпусі. UA 106356 U (12) UA 106356 U UA 106356 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі здрібнювання матеріалів, а саме до конструктивних елементів барабанних млинів, і може бути використана при виготовленні устаткування для збагачення руд корисних копалин. Відома бутара барабанного млина, що містить корпус з розміщеним на його внутрішній поверхні шнековим зворотним конвеєром, на кінці якого встановлений живильник, з'єднаний зі зворотним конусом млина (див., наприклад, опис до авторського свідоцтва СРСР № 416089, МПК В02С17/18). Розвантаження готового матеріалу здійснюється за рахунок змулювання і переливу пульпи через вихідний отвір бутари. Великі фракції матеріалу осідають і переміщуються шнековою спіраллю до завиткового живильника, що повертає їх в помольну камеру на доздрібнення. Недоліком такої конструкції є класифікація тільки за рахунок змулювання і переливу пульпи через вихідний отвір бутари, що не дає визначеного розміру вихідного продукту. Крім того шнековий зворотний конвеєр, при переміщенні великих фракцій матеріалу до завиткового живильника, захоплює за собою готовий продукт, який теж перевантажується живильником у помольну камеру, створюючи зайву рециркуляцію готового продукту, що знижує продуктивність барабанного млина. Цей недолік частково усунутий в іншій відомій бутарі барабанного млина за рахунок підвищення ефективності поділу здрібненого матеріалу (див., наприклад, опис до авторського свідоцтва СРСР № 582830, МПК В02С17/18). Для підвищення продуктивності бутара оснащена перфорованим барабаном, що встановлений усередині корпусу. Шнековий конвеєр усередині перфорованого барабана виводить великі фракції матеріалу з бутари, а шнековий конвеєр на внутрішній поверхні корпусу бутари повертає середні фракції матеріалу назад у камеру здрібнювання млина. Така бутара є найбільш близькою до тієї, що заявляється, по сукупності істотних ознак і приймається як прототип. Відома бутара млина також як і та, що заявляється, містить корпус зі шнековим конвеєром на його внутрішній поверхні і розміщений усередині корпусу барабан, який оснащений власним шнековим конвеєром, а також завитковий живильник, призначений для переміщення недоздрібненого матеріалу в камеру здрібнювання млина. Відоме рішення забезпечує підвищення продуктивності, однак при поверненні недоздрібненого матеріалу в млин разом із середніми шматками матеріалу попадають і дрібні, а для дроблення великих фракцій матеріалу і повернення їх у млин потрібно додаткове устаткування. В основу корисної моделі поставлена задача - створити бутару млина з підвищеною продуктивністю розвантаження шляхом поділу здрібненого матеріалу, що надійшов у бутару, на дрібні і великі фракцій з наступним поверненням великих фракцій у млин на доздрібнювання і за рахунок технічного результату, що полягає в прискоренні виведення дрібних фракцій матеріалу з бутари і виключенні повернення їх у млин. Поставлена задача вирішується тим, що в бутарі млина, яка містить корпус зі шнековим конвеєром на його внутрішній поверхні і розміщений усередині корпусу барабан, що оснащений власним шнековим конвеєром, а також завитковий живильник, призначений для переміщення недоздрібненого матеріалу в камеру здрібнювання млина, відповідно до корисної моделі, корпус виконаний перфорованим зі шнековим конвеєром, напрямок руху якого збігається з напрямком руху матеріалу, а барабан виконаний зі зворотним шнековим конвеєром, на початку якого встановлений зазначений завитковий живильник, що з'єднує його з кінцевою частиною шнекового конвеєра на корпусі. Між відмітними ознаками корисної моделі і технічним результатом є причинно-наслідковий зв'язок. За рахунок виконання корпусу перфорованим із шнековим конвеєром, напрямок руху якого збігається з напрямком руху матеріалу, а барабана - зі зворотним шнековим конвеєром, на початку якого встановлений зазначений завитковий живильник, що з'єднує його з кінцевою частиною шнекового конвеєра на корпусі, забезпечується розвантаження дрібних фракцій здрібненого матеріалу через отвори в корпусі, а великі фракції матеріалу, що залишилися, переміщаються завитковим живильником у барабан і транспортуються зворотним конвеєром у камеру здрібнювання млина. Корисна модель пояснюється кресленням, на якому зображена бутара млина (поздовжній розріз). Бутара містить корпус 1 зі шнековим конвеєром 2 на його внутрішній поверхні і розміщений усередині корпусу барабан 3 оснащений власним шнековим конвеєром 4, а також завитковий 1 UA 106356 U 5 10 15 живильник 5, призначений для повернення недоздрібненого матеріалу в камеру здрібнювання млина. Відмінністю корисної моделі є те, що корпус 1 виконаний перфорованим зі шнековим конвеєром 2, напрямок руху якого збігається з напрямком руху матеріалу, а барабан 3 з зворотним шнековим конвеєром 4. При цьому завитковий живильник 5 з'єднує зворотний шнековий конвеєр 4 з кінцевою частиною шнекового конвеєра 2. Бутара барабанного млина працює наступним чином. Здрібнений матеріал, що надходить у бутару із млина, потрапляє на перфоровану поверхню корпусу 1 і переміщається шнековим конвеєром 2 до завиткового живильника 5. Дрібні фракції матеріалу виводяться з бутари крізь класифікуючі отвори 6 у корпусі 1. Великі фракції матеріалу, що залишилися в бутарі, після досягнення завиткового живильника 5 захоплюються ним і перевантажуються в барабан 3 на зворотний шнековий конвеєр 4, яким транспортуються в камеру здрібнювання млина. Як видно з опису конструкції і роботи бутари барабанного млина за рахунок відмітних ознак корисної моделі прискорюється виведення дрібних фракцій матеріалу з бутари, що підвищує продуктивність розвантаження млина. По даному рішенню на "Новокраматорському машинобудівному заводі" розроблений технічний проект барабанного млина. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Бутара млина, що містить корпус зі шнековим конвеєром на його внутрішній поверхні і розміщений усередині корпусу барабан, що оснащений власним шнековим конвеєром, а також завитковий живильник, призначений для переміщення недоздрібненого матеріалу в камеру здрібнювання млина, яка відрізняється тим, що корпус виконаний перфорованим зі шнековим конвеєром, напрямок руху якого збігається з напрямком руху матеріалу, а барабан виконаний зі зворотним шнековим конвеєром, на початку якого встановлений зазначений завитковий живильник, що з'єднує його з кінцевою частиною шнекового конвеєра на корпусі. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
