Іграшка

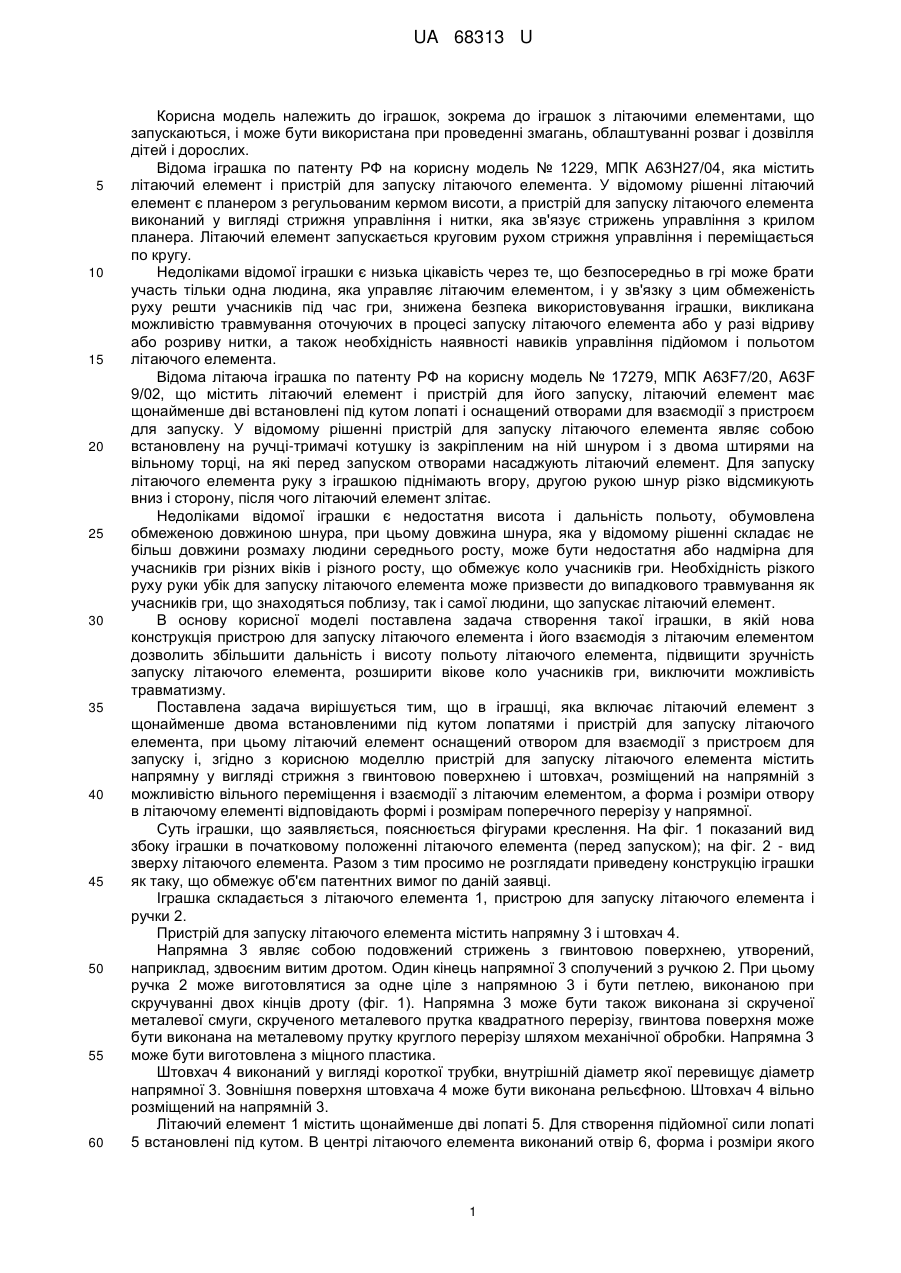

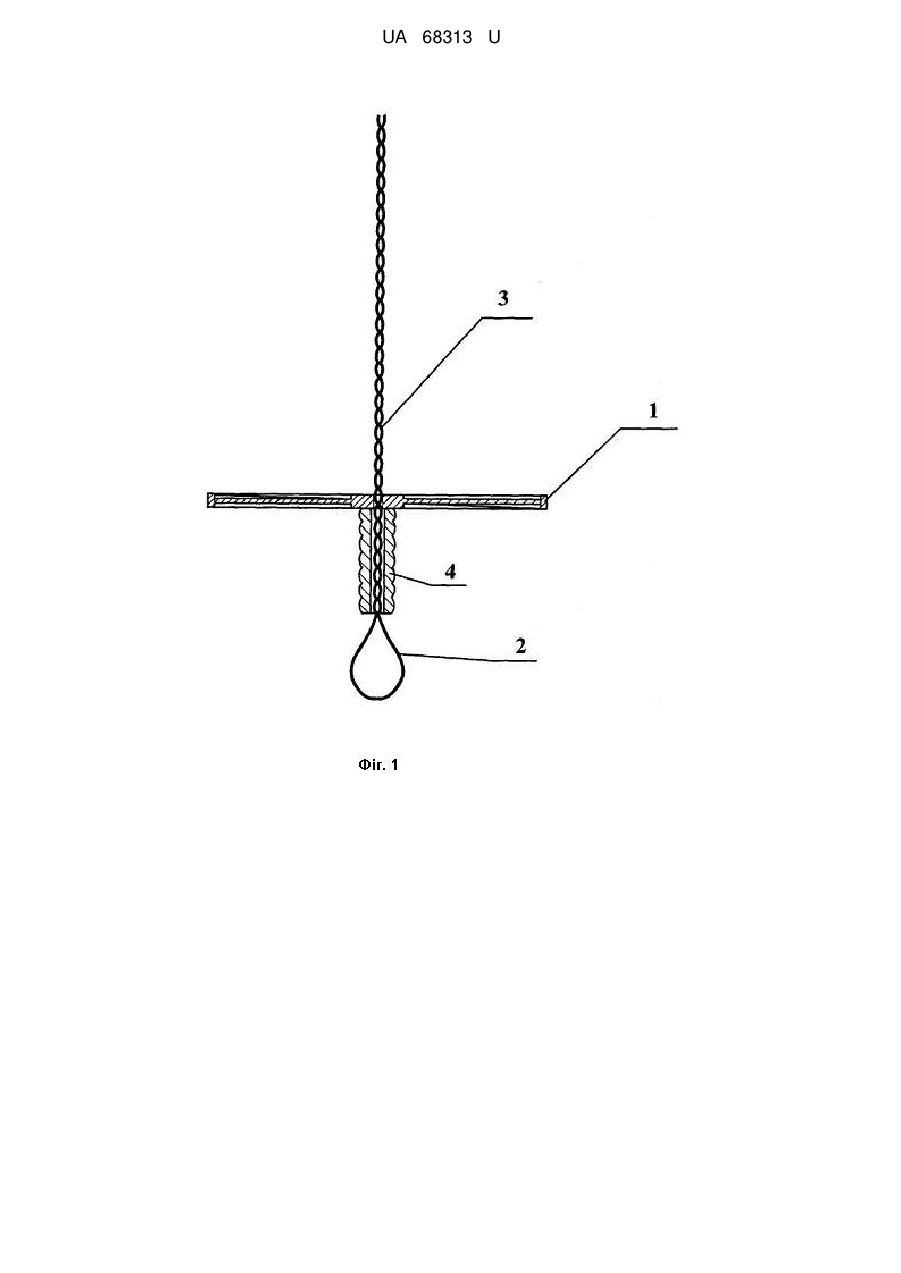

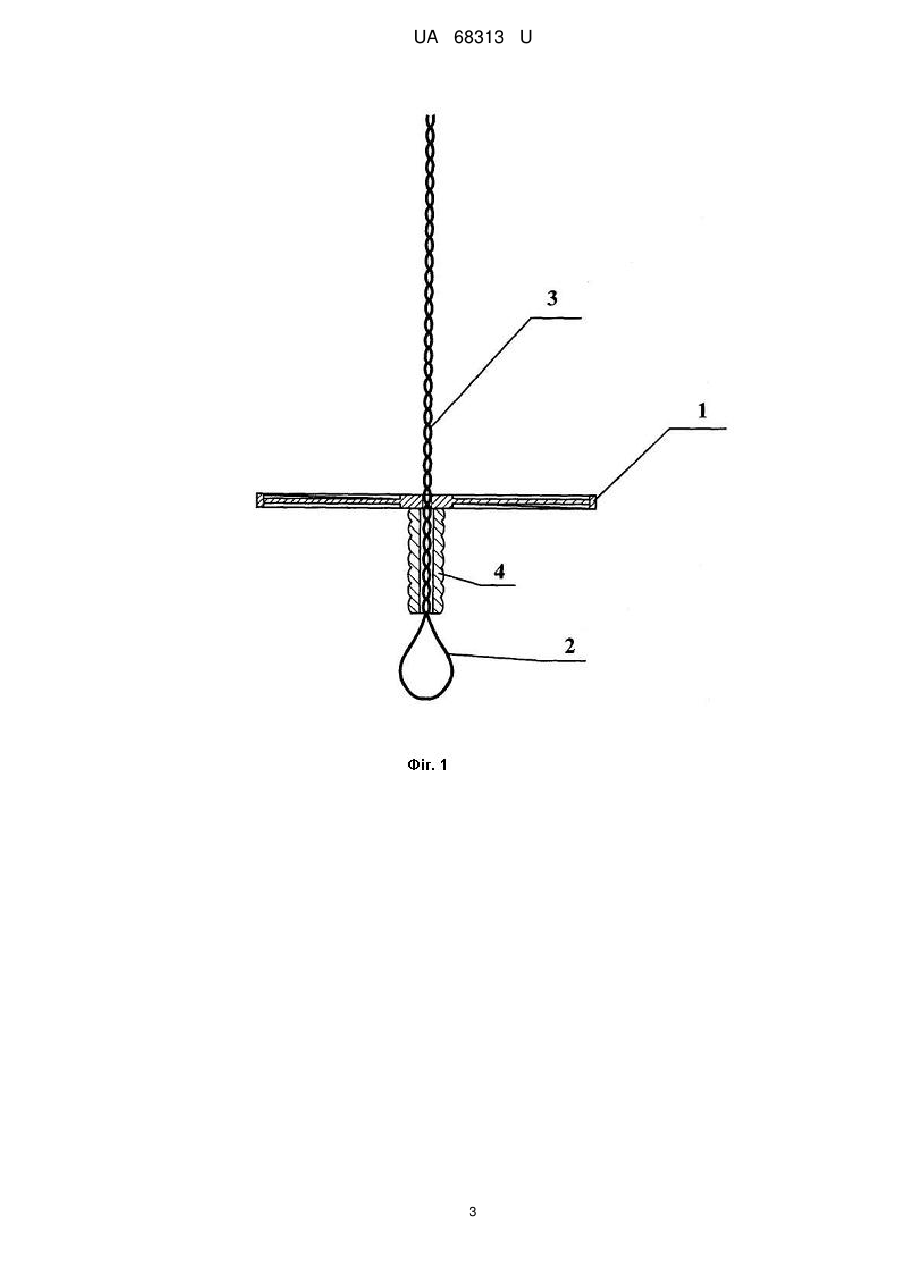

Реферат: UA 68313 U UA 68313 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до іграшок, зокрема до іграшок з літаючими елементами, що запускаються, і може бути використана при проведенні змагань, облаштуванні розваг і дозвілля дітей і дорослих. Відома іграшка по патенту РФ на корисну модель № 1229, МПК А63Н27/04, яка містить літаючий елемент і пристрій для запуску літаючого елемента. У відомому рішенні літаючий елемент є планером з регульованим кермом висоти, а пристрій для запуску літаючого елемента виконаний у вигляді стрижня управління і нитки, яка зв'язує стрижень управління з крилом планера. Літаючий елемент запускається круговим рухом стрижня управління і переміщається по кругу. Недоліками відомої іграшки є низька цікавість через те, що безпосередньо в грі може брати участь тільки одна людина, яка управляє літаючим елементом, і у зв'язку з цим обмеженість руху решти учасників під час гри, знижена безпека використовування іграшки, викликана можливістю травмування оточуючих в процесі запуску літаючого елемента або у разі відриву або розриву нитки, а також необхідність наявності навиків управління підйомом і польотом літаючого елемента. Відома літаюча іграшка по патенту РФ на корисну модель № 17279, МПК A63F7/20, A63F 9/02, що містить літаючий елемент і пристрій для його запуску, літаючий елемент має щонайменше дві встановлені під кутом лопаті і оснащений отворами для взаємодії з пристроєм для запуску. У відомому рішенні пристрій для запуску літаючого елемента являє собою встановлену на ручці-тримачі котушку із закріпленим на ній шнуром і з двома штирями на вільному торці, на які перед запуском отворами насаджують літаючий елемент. Для запуску літаючого елемента руку з іграшкою піднімають вгору, другою рукою шнур різко відсмикують вниз і сторону, після чого літаючий елемент злітає. Недоліками відомої іграшки є недостатня висота і дальність польоту, обумовлена обмеженою довжиною шнура, при цьому довжина шнура, яка у відомому рішенні складає не більш довжини розмаху людини середнього росту, може бути недостатня або надмірна для учасників гри різних віків і різного росту, що обмежує коло учасників гри. Необхідність різкого руху руки убік для запуску літаючого елемента може призвести до випадкового травмування як учасників гри, що знаходяться поблизу, так і самої людини, що запускає літаючий елемент. В основу корисної моделі поставлена задача створення такої іграшки, в якій нова конструкція пристрою для запуску літаючого елемента і його взаємодія з літаючим елементом дозволить збільшити дальність і висоту польоту літаючого елемента, підвищити зручність запуску літаючого елемента, розширити вікове коло учасників гри, виключити можливість травматизму. Поставлена задача вирішується тим, що в іграшці, яка включає літаючий елемент з щонайменше двома встановленими під кутом лопатями і пристрій для запуску літаючого елемента, при цьому літаючий елемент оснащений отвором для взаємодії з пристроєм для запуску і, згідно з корисною моделлю пристрій для запуску літаючого елемента містить напрямну у вигляді стрижня з гвинтовою поверхнею і штовхач, розміщений на напрямній з можливістю вільного переміщення і взаємодії з літаючим елементом, а форма і розміри отвору в літаючому елементі відповідають формі і розмірам поперечного перерізу у напрямної. Суть іграшки, що заявляється, пояснюється фігурами креслення. На фіг. 1 показаний вид збоку іграшки в початковому положенні літаючого елемента (перед запуском); на фіг. 2 - вид зверху літаючого елемента. Разом з тим просимо не розглядати приведену конструкцію іграшки як таку, що обмежує об'єм патентних вимог по даній заявці. Іграшка складається з літаючого елемента 1, пристрою для запуску літаючого елемента і ручки 2. Пристрій для запуску літаючого елемента містить напрямну 3 і штовхач 4. Напрямна 3 являє собою подовжений стрижень з гвинтовою поверхнею, утворений, наприклад, здвоєним витим дротом. Один кінець напрямної 3 сполучений з ручкою 2. При цьому ручка 2 може виготовлятися за одне ціле з напрямною 3 і бути петлею, виконаною при скручуванні двох кінців дроту (фіг. 1). Напрямна 3 може бути також виконана зі скрученої металевої смуги, скрученого металевого прутка квадратного перерізу, гвинтова поверхня може бути виконана на металевому прутку круглого перерізу шляхом механічної обробки. Напрямна 3 може бути виготовлена з міцного пластика. Штовхач 4 виконаний у вигляді короткої трубки, внутрішній діаметр якої перевищує діаметр напрямної 3. Зовнішня поверхня штовхача 4 може бути виконана рельєфною. Штовхач 4 вільно розміщений на напрямній 3. Літаючий елемент 1 містить щонайменше дві лопаті 5. Для створення підйомної сили лопаті 5 встановлені під кутом. В центрі літаючого елемента виконаний отвір 6, форма і розміри якого 1 UA 68313 U 5 10 15 20 відповідають формі і розмірам поперечного перерізу напрямної 3. Літаючий елемент 1 виготовлений з легкого матеріалу, наприклад пластика, і може бути оснащений захисним ободом 7, який охоплює лопаті 5 по зовнішньому діаметру. Використовують іграшку таким чином. Літаючий елемент 1 накручують на напрямну 3 до упирання в штовхач 4. Утримуючи іграшку за ручку 2, переміщають штовхач 4 по напрямній 3, при цьому літаючий елемент 1 дістає обертання і по досягненню кінця напрямної 3 злітає. Запустити літаючий елемент 1 можна іншим способом. Утримуючи штовхач 4 тягнуть ручку 2 вниз поки літаючий елемент 1, обертаючись, не зійде з напрямної 3 і не злетить. Пропонована корисна модель проста в експлуатації, доступна для користування в будьякому віці, що розширює коло учасників гри, виключає можливість травмування як учасника, що запускає літаючий елемент, так і решти учасників гри. Пропонована іграшка динамічна, цікава, сприяє збільшенню фізичних і емоційних навантажень під час гри. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Іграшка, що містить літаючий елемент з щонайменше двома встановленими під кутом лопатями і пристрій для запуску літаючого елемента, при цьому літаючий елемент оснащений отвором для взаємодії з пристроєм для запуску, яка відрізняється тим, що пристрій для запуску літаючого елемента містить напрямну у вигляді стрижня з гвинтовою поверхнею і штовхач, розміщений на напрямній з можливістю вільного переміщення і взаємодії з літаючим елементом, а форма і розміри отвору в літаючому елементі відповідають формі і розмірам поперечного перерізу напрямної. 2 UA 68313 U 3 UA 68313 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
