Очисний комбайн для тонких пластів

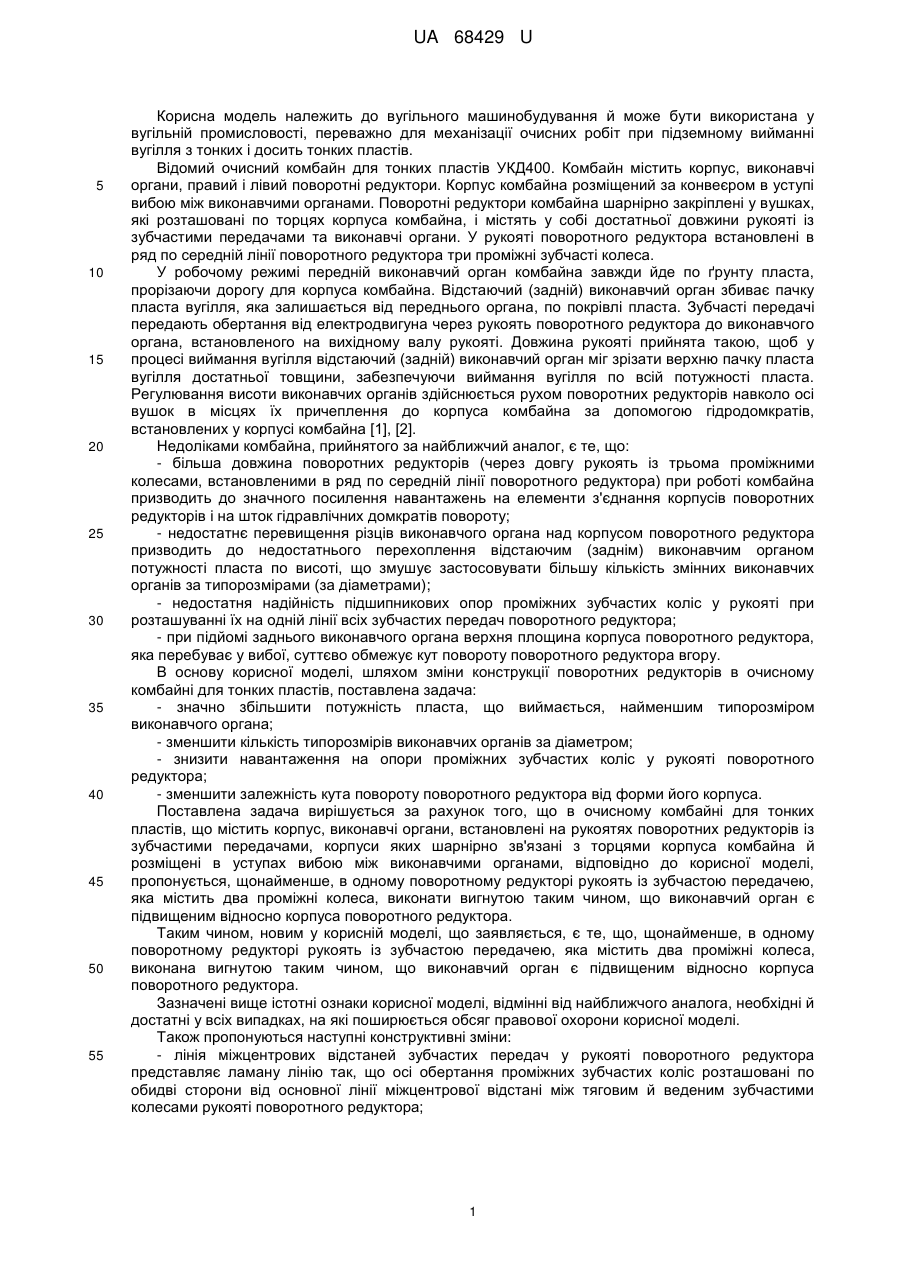

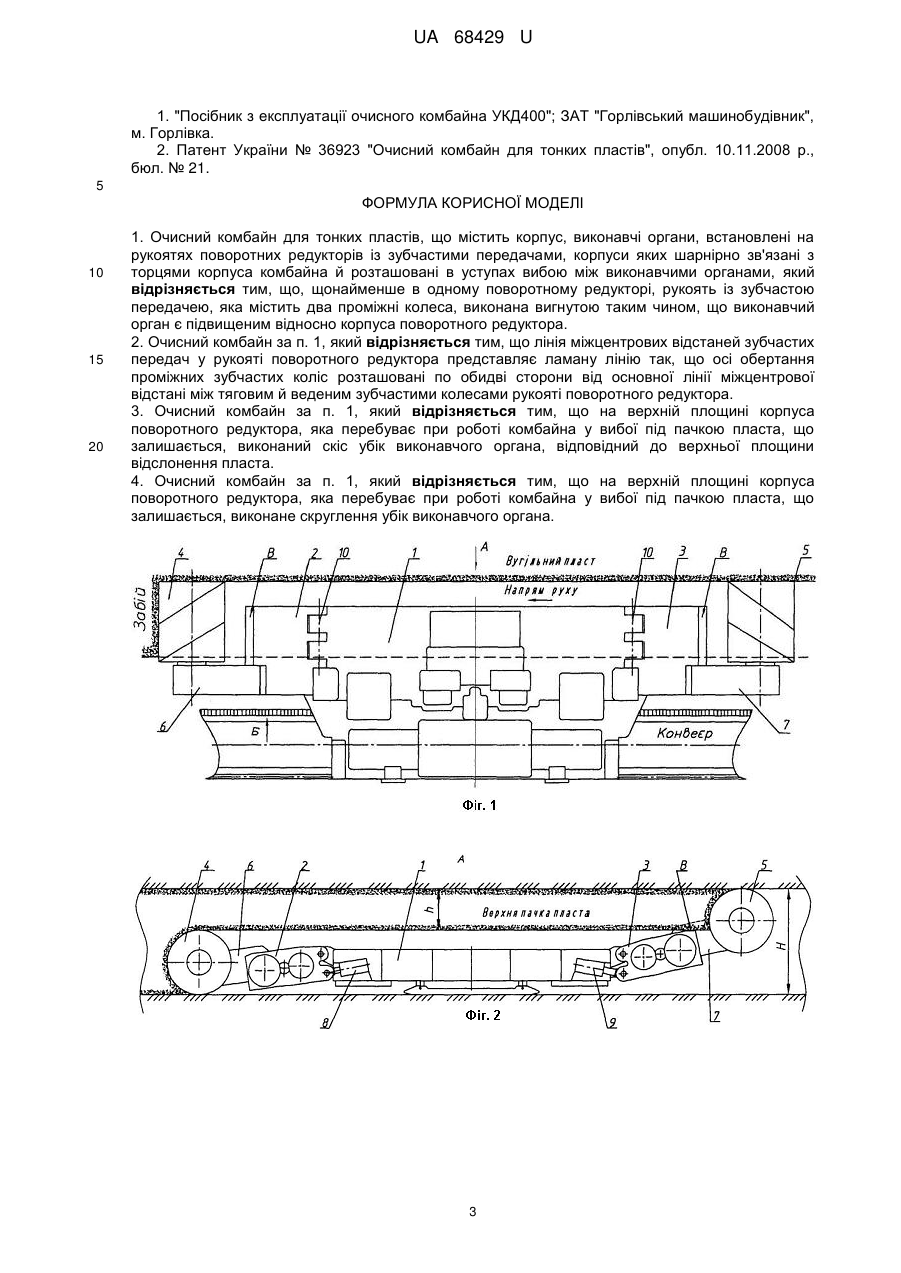

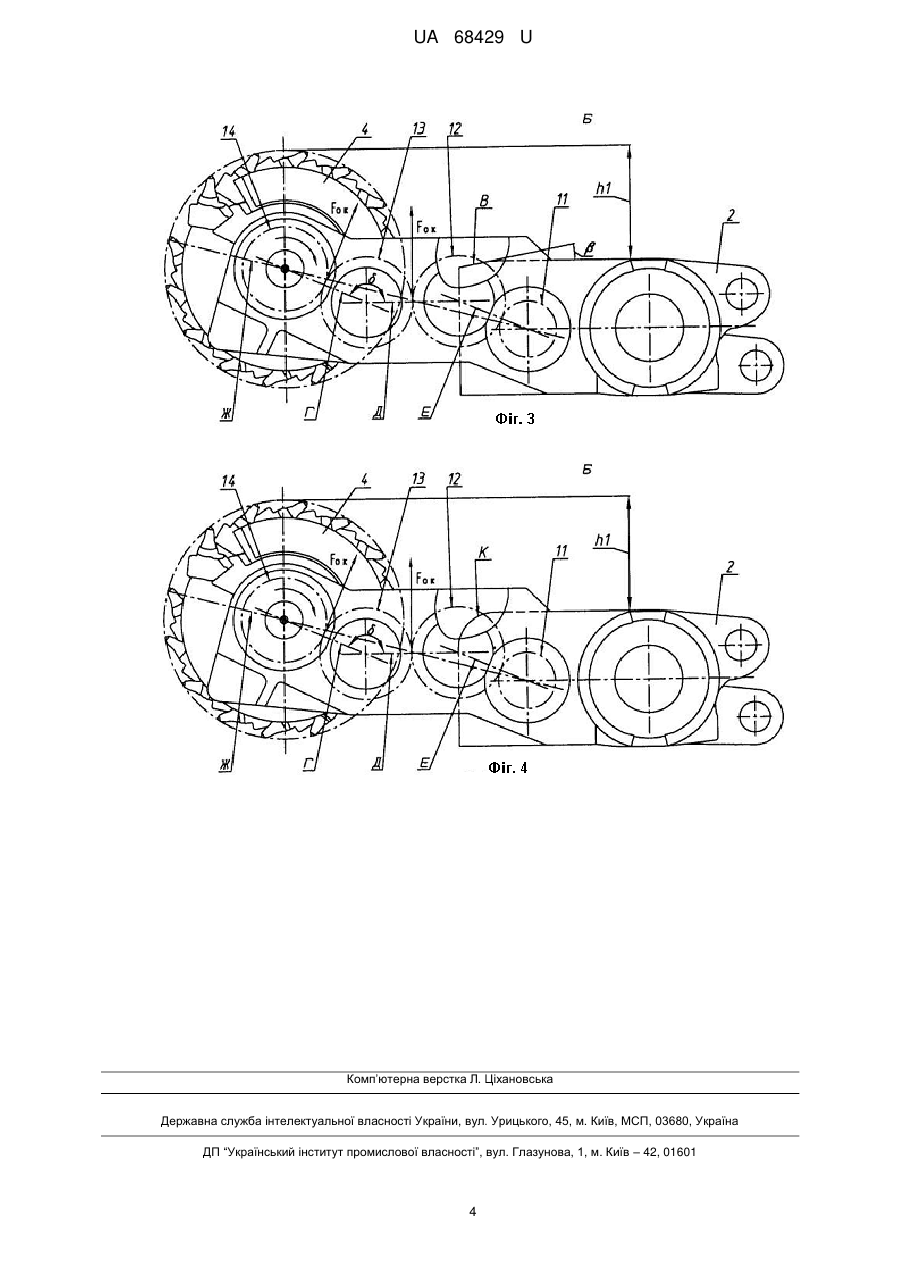

Реферат: Очисний комбайн для тонких пластів містить корпус, виконавчі органи, встановлені на рукоятях поворотних редукторів із зубчастими передачами, корпуси яких шарнірно зв'язані з торцями корпуса комбайна й розташовані в уступах вибою між виконавчими органами. Щонайменше, в одному поворотному редукторі рукоять із зубчастою передачею, яка містить два проміжні колеса, виконана вигнутою таким чином, що виконавчий орган є підвищеним відносно корпуса поворотного редуктора. UA 68429 U (12) UA 68429 U UA 68429 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вугільного машинобудування й може бути використана у вугільній промисловості, переважно для механізації очисних робіт при підземному вийманні вугілля з тонких і досить тонких пластів. Відомий очисний комбайн для тонких пластів УКД400. Комбайн містить корпус, виконавчі органи, правий і лівий поворотні редуктори. Корпус комбайна розміщений за конвеєром в уступі вибою між виконавчими органами. Поворотні редуктори комбайна шарнірно закріплені у вушках, які розташовані по торцях корпуса комбайна, і містять у собі достатньої довжини рукояті із зубчастими передачами та виконавчі органи. У рукояті поворотного редуктора встановлені в ряд по середній лінії поворотного редуктора три проміжні зубчасті колеса. У робочому режимі передній виконавчий орган комбайна завжди йде по ґрунту пласта, прорізаючи дорогу для корпуса комбайна. Відстаючий (задній) виконавчий орган збиває пачку пласта вугілля, яка залишається від переднього органа, по покрівлі пласта. Зубчасті передачі передають обертання від електродвигуна через рукоять поворотного редуктора до виконавчого органа, встановленого на вихідному валу рукояті. Довжина рукояті прийнята такою, щоб у процесі виймання вугілля відстаючий (задній) виконавчий орган міг зрізати верхню пачку пласта вугілля достатньої товщини, забезпечуючи виймання вугілля по всій потужності пласта. Регулювання висоти виконавчих органів здійснюється рухом поворотних редукторів навколо осі вушок в місцях їх причеплення до корпуса комбайна за допомогою гідродомкратів, встановлених у корпусі комбайна [1], [2]. Недоліками комбайна, прийнятого за найближчий аналог, є те, що: - більша довжина поворотних редукторів (через довгу рукоять із трьома проміжними колесами, встановленими в ряд по середній лінії поворотного редуктора) при роботі комбайна призводить до значного посилення навантажень на елементи з'єднання корпусів поворотних редукторів і на шток гідравлічних домкратів повороту; - недостатнє перевищення різців виконавчого органа над корпусом поворотного редуктора призводить до недостатнього перехоплення відстаючим (заднім) виконавчим органом потужності пласта по висоті, що змушує застосовувати більшу кількість змінних виконавчих органів за типорозмірами (за діаметрами); - недостатня надійність підшипникових опор проміжних зубчастих коліс у рукояті при розташуванні їх на одній лінії всіх зубчастих передач поворотного редуктора; - при підйомі заднього виконавчого органа верхня площина корпуса поворотного редуктора, яка перебуває у вибої, суттєво обмежує кут повороту поворотного редуктора вгору. В основу корисної моделі, шляхом зміни конструкції поворотних редукторів в очисному комбайні для тонких пластів, поставлена задача: - значно збільшити потужність пласта, що виймається, найменшим типорозміром виконавчого органа; - зменшити кількість типорозмірів виконавчих органів за діаметром; - знизити навантаження на опори проміжних зубчастих коліс у рукояті поворотного редуктора; - зменшити залежність кута повороту поворотного редуктора від форми його корпуса. Поставлена задача вирішується за рахунок того, що в очисному комбайні для тонких пластів, що містить корпус, виконавчі органи, встановлені на рукоятях поворотних редукторів із зубчастими передачами, корпуси яких шарнірно зв'язані з торцями корпуса комбайна й розміщені в уступах вибою між виконавчими органами, відповідно до корисної моделі, пропонується, щонайменше, в одному поворотному редукторі рукоять із зубчастою передачею, яка містить два проміжні колеса, виконати вигнутою таким чином, що виконавчий орган є підвищеним відносно корпуса поворотного редуктора. Таким чином, новим у корисній моделі, що заявляється, є те, що, щонайменше, в одному поворотному редукторі рукоять із зубчастою передачею, яка містить два проміжні колеса, виконана вигнутою таким чином, що виконавчий орган є підвищеним відносно корпуса поворотного редуктора. Зазначені вище істотні ознаки корисної моделі, відмінні від найближчого аналога, необхідні й достатні у всіх випадках, на які поширюється обсяг правової охорони корисної моделі. Також пропонуються наступні конструктивні зміни: - лінія міжцентрових відстаней зубчастих передач у рукояті поворотного редуктора представляє ламану лінію так, що осі обертання проміжних зубчастих коліс розташовані по обидві сторони від основної лінії міжцентрової відстані між тяговим й веденим зубчастими колесами рукояті поворотного редуктора; 1 UA 68429 U 5 10 15 20 25 30 35 40 45 50 55 - на верхній площині корпуса поворотного редуктора, яка перебуває при роботі комбайна у вибої під пачкою пласта, яка залишається, виконаний скіс убік виконавчого органа, відповідний до верхньої площини відслоєння пласта; - на верхній площині корпуса поворотного редуктора, яка перебуває при роботі комбайна у вибої під пачкою пласта, яка залишається, виконане скруглення убік виконавчого органа. Зміна конструкції поворотних редукторів у сукупності з іншими зазначеними змінами дозволить збільшити потужність пласта, яка виймається, найменшим типорозміром виконавчого органа; підвищити довговічність підшипників у рукояті поворотного редуктора й надійність поворотного редуктора в цілому; зменшити габаритні розміри (довжину) комбайна; зменшити рискання комбайна щодо забійного конвеєра в площині пласта. Суть корисної моделі пояснюється кресленнями. На Фіг. 1 зображений загальний вид у плані очисного комбайна для тонких пластів з конвеєром; на Фіг. 2 - вид А на Фіг. 1 (з боку вибою); на Фіг. 3 - вид Б на Фіг. 1 (на поворотний редуктор з рукояттю). Показані міжцентрові лінії зубчастих коліс. Проміжні зубчасті колеса показані пунктирними лініями. на Фіг. 4 - варіант виконання виду Б на Фіг. 1. Очисний комбайн для тонких пластів складається з корпусу 1 і шарнірно зв'язаних з його торцями двох поворотних редукторів 2 і 3, розташованих за конвеєром в уступі вибою між виконавчими органами 4 і 5. Виконавчі органи 4 і 5 встановлено на рукоятях 6 і 7 поворотних редукторів 2 і 3. На Фіг. 2 показаний загальний вид комбайна з боку вибою із встановленими на корпусі 1 гідравлічними домкратами 8 і 9 підйому-опускання виконавчих органів 4 і 5. Поворотні редуктори 2 і 3 за допомогою гідравлічних домкратів 8 і 9 підйому-опускання повертаються навколо осей вушок 10. На верхній площині корпусів поворотних редукторів 2 і 3, які перебувають при роботі комбайна у вибої, виконані скоси В під кутом (3, спрямовані убік виконавчих органів (див. Фіг. 1, 2 і 3), що сприяють збільшенню підйому виконавчих органів 4 і 5. На верхній площині корпусів поворотних редукторів 2 і 3 замість скосів В можуть бути виконані скруглення К убік виконавчих органів 4 і 5 (див. Фіг. 4). На Фіг. 3 і Фіг. 4 показане перевищення h1 різців виконавчого органа 4 над верхньою площиною забійної частини поворотного редуктора 2, отримане в результаті зміни форми рукояті 6. Обертання передається від тягового зубчастого колеса 11 поворотного редуктора 2 двома проміжними зубчастими колесами 12 і 13 до веденого зубчастого колеса 14 виконавчого органа 4. Лінія Г міжцентрової відстані між веденим зубчастим колесом 14 і проміжним зубчастим колесом 13 і лінія Д міжцентрової відстані між проміжними зубчастими колесами 12, 13, утворюють кут , що впливає на величину рівнодіючої сили, реалізованої на проміжному зубчастому колесі 13, двома рівними окружними силами F ок. Лінія Д і лінія Е міжцентрової відстані між тяговим зубчастим колесом 11 і проміжним зубчастим колесом 12 також перетинаються під кутом менше 180°, що, за теорією машин та механізмів, впливає на величину рівнодіючої сили, реалізованої на проміжному зубчастому колесі 12 двома рівними окружними силами Fок. На Фіг. 2 показане положення поворотних редукторів 2 і 3 з виконавчими органами 4 і 5 у робочому положенні при русі очисного комбайна вліво. При роботі комбайна передній виконавчий орган 4 завжди йде по ґрунту, звільняючи в пласті дорогу для корпуса 1 комбайна. Відстаючий (задній) виконавчий орган 5 збиває верхню пачку h вугільного пласта, яка залишається, по покрівлі. За рахунок вигину рукояті 6 поворотного редуктора 2 і одержується значне перевищення h1 виконавчого органа 5 над поворотним редуктором 3, досягається максимально можливе збільшення товщини h верхньої пачки (частини) пласта, відбиваної заднім виконавчим органом 5. При цьому досягається максимально можливе збільшення потужності пласта Н, що виймається, для встановлених виконавчих органів 4 і 5 даного типорозміру (див. Фіг. 2). Зменшується кількість типорозмірів виконавчих органів за діаметром, необхідних для руйнування пласта максимальної потужності для даного класу очисних машин. Виконані на поворотних редукторах 2 і 3 скоси В (див. Фіг. 3) або скруглення К (див. Фіг. 4) сприяють збільшенню товщини h верхньої пачки вугільного пласта та потужності пласта Н, що виймається, без зміни типорозміру виконавчих органів. Зменшення довжини поворотних редукторів 2 і 3 призводить до зменшення навантаження на вушка 10 у місцях їх з'єднання з корпусом 1 комбайна й на гідравлічні домкрати 8 і 9 підйомуопускання виконавчих органів 4 і 5. Джерела інформації: 2 UA 68429 U 1. "Посібник з експлуатації очисного комбайна УКД400"; ЗАТ "Горлівський машинобудівник", м. Горлівка. 2. Патент України № 36923 "Очисний комбайн для тонких пластів", опубл. 10.11.2008 р., бюл. № 21. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Очисний комбайн для тонких пластів, що містить корпус, виконавчі органи, встановлені на рукоятях поворотних редукторів із зубчастими передачами, корпуси яких шарнірно зв'язані з торцями корпуса комбайна й розташовані в уступах вибою між виконавчими органами, який відрізняється тим, що, щонайменше в одному поворотному редукторі, рукоять із зубчастою передачею, яка містить два проміжні колеса, виконана вигнутою таким чином, що виконавчий орган є підвищеним відносно корпуса поворотного редуктора. 2. Очисний комбайн за п. 1, який відрізняється тим, що лінія міжцентрових відстаней зубчастих передач у рукояті поворотного редуктора представляє ламану лінію так, що осі обертання проміжних зубчастих коліс розташовані по обидві сторони від основної лінії міжцентрової відстані між тяговим й веденим зубчастими колесами рукояті поворотного редуктора. 3. Очисний комбайн за п. 1, який відрізняється тим, що на верхній площині корпуса поворотного редуктора, яка перебуває при роботі комбайна у вибої під пачкою пласта, що залишається, виконаний скіс убік виконавчого органа, відповідний до верхньої площини відслонення пласта. 4. Очисний комбайн за п. 1, який відрізняється тим, що на верхній площині корпуса поворотного редуктора, яка перебуває при роботі комбайна у вибої під пачкою пласта, що залишається, виконане скруглення убік виконавчого органа. 3 UA 68429 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
