Пасивний диск робочого органу бурякозбиральних машин

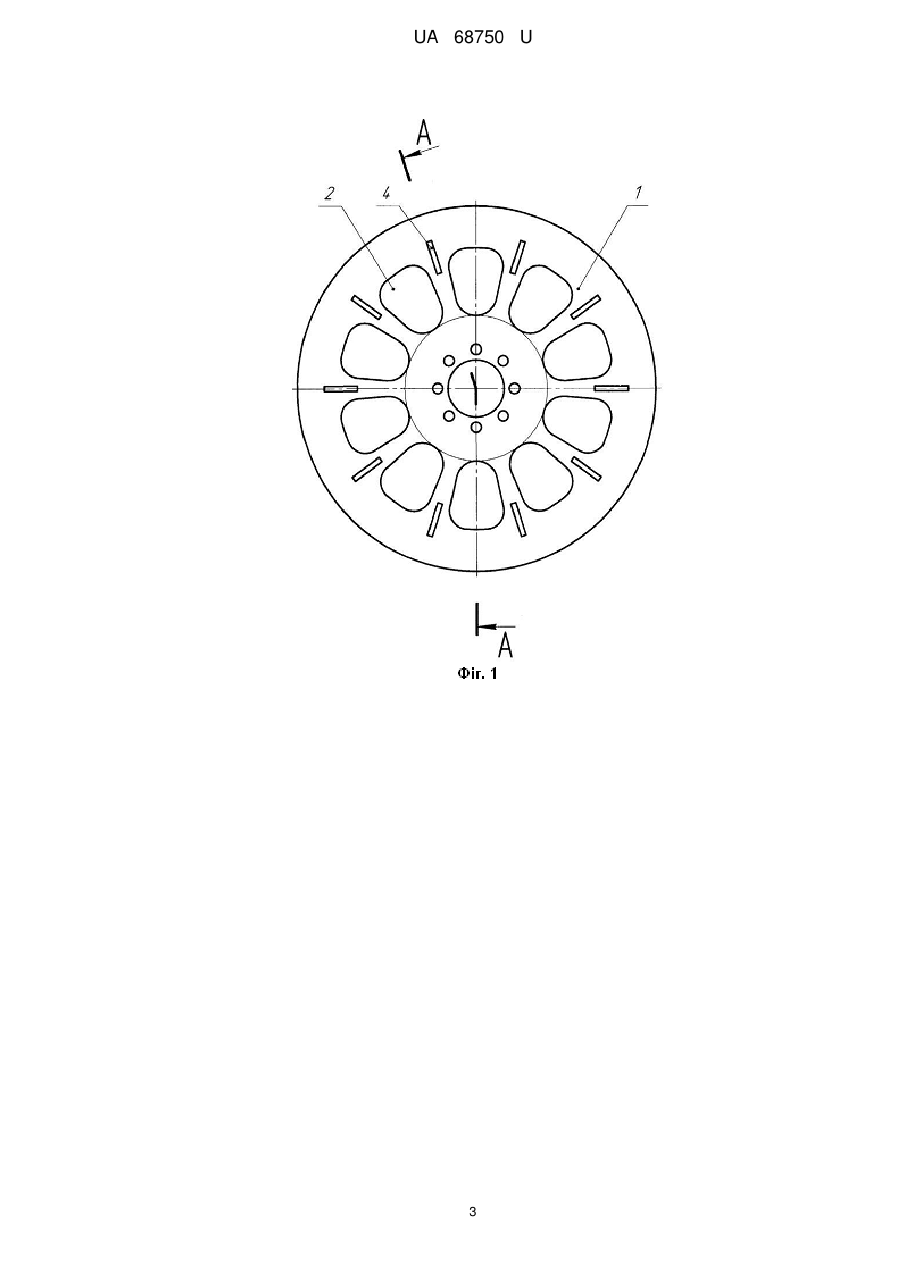

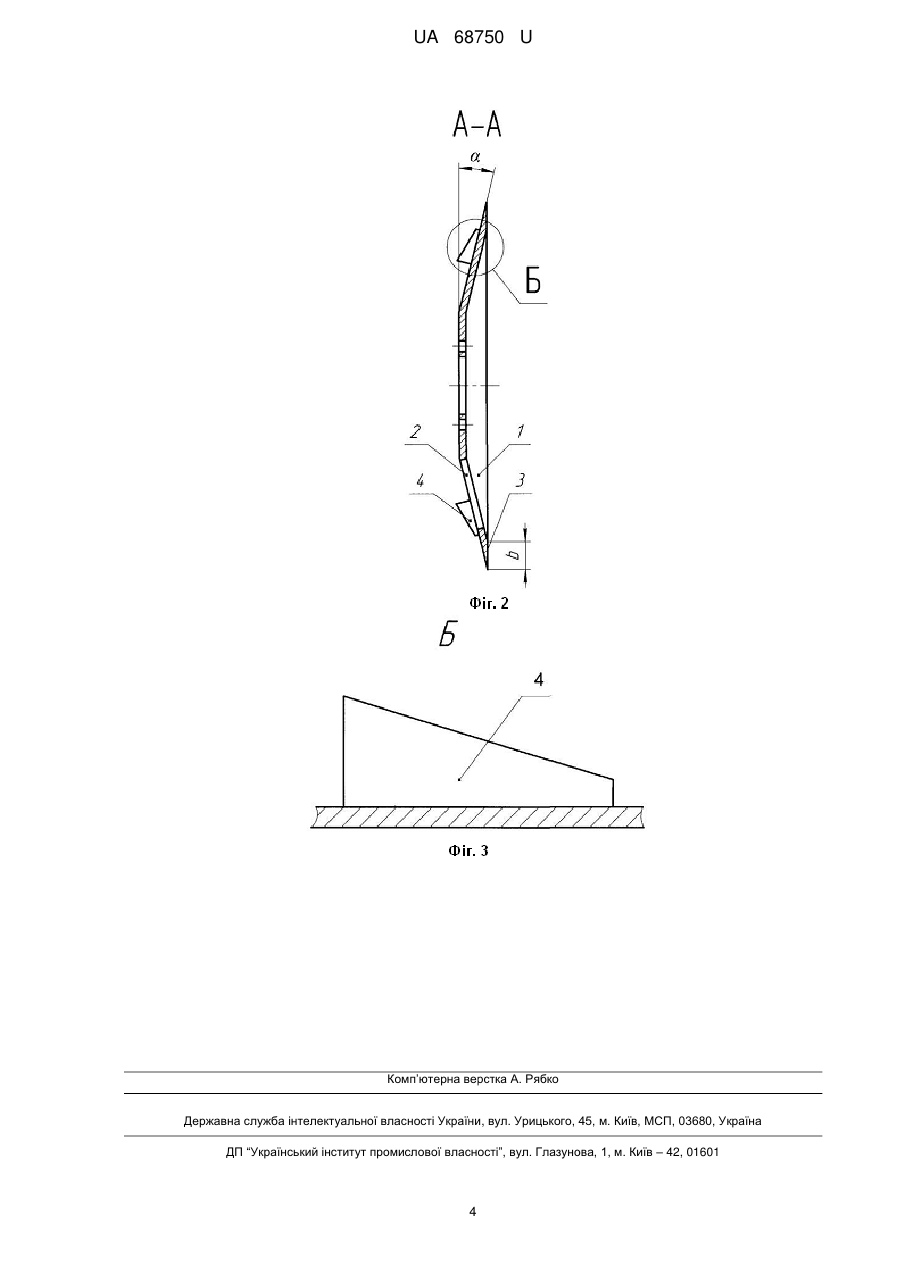

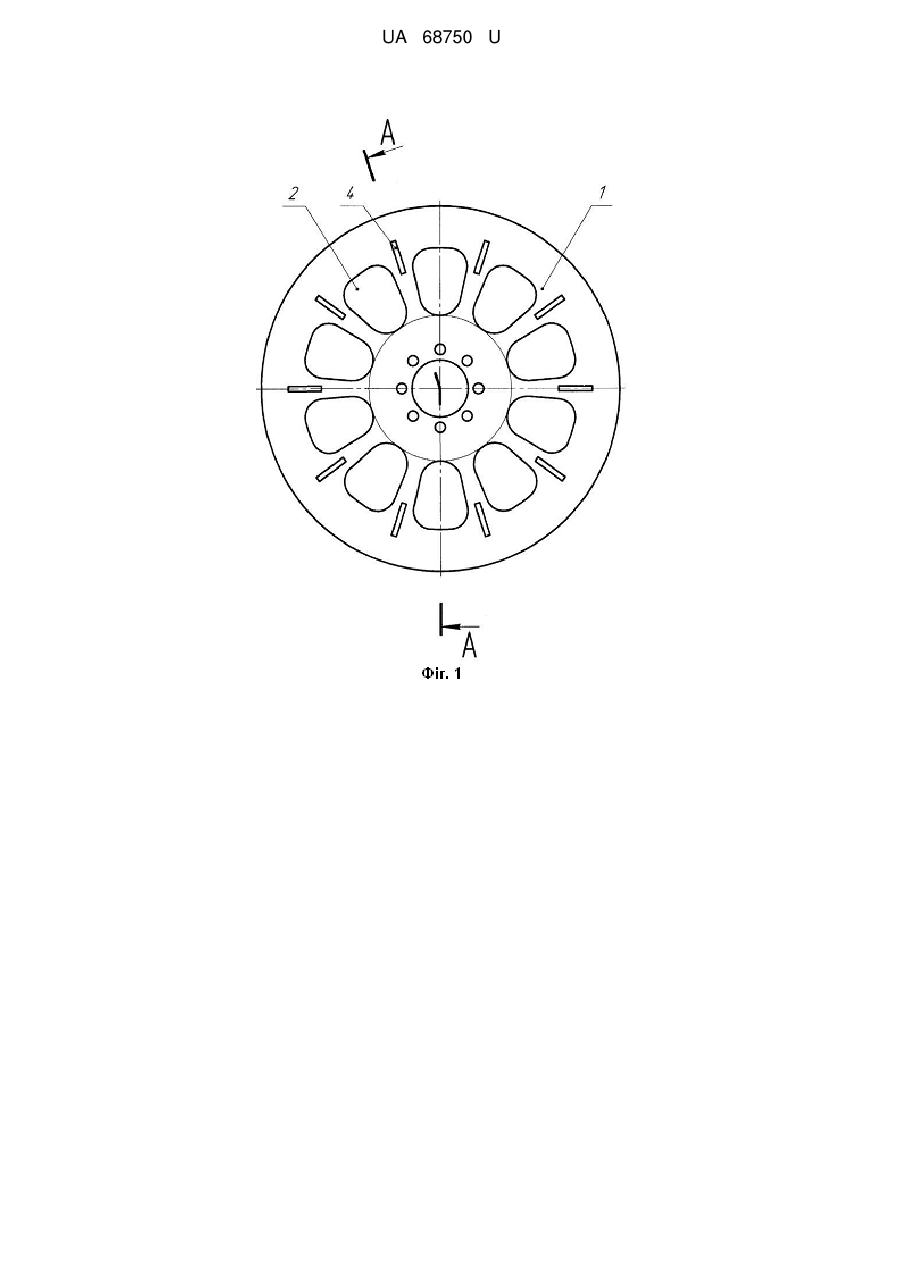

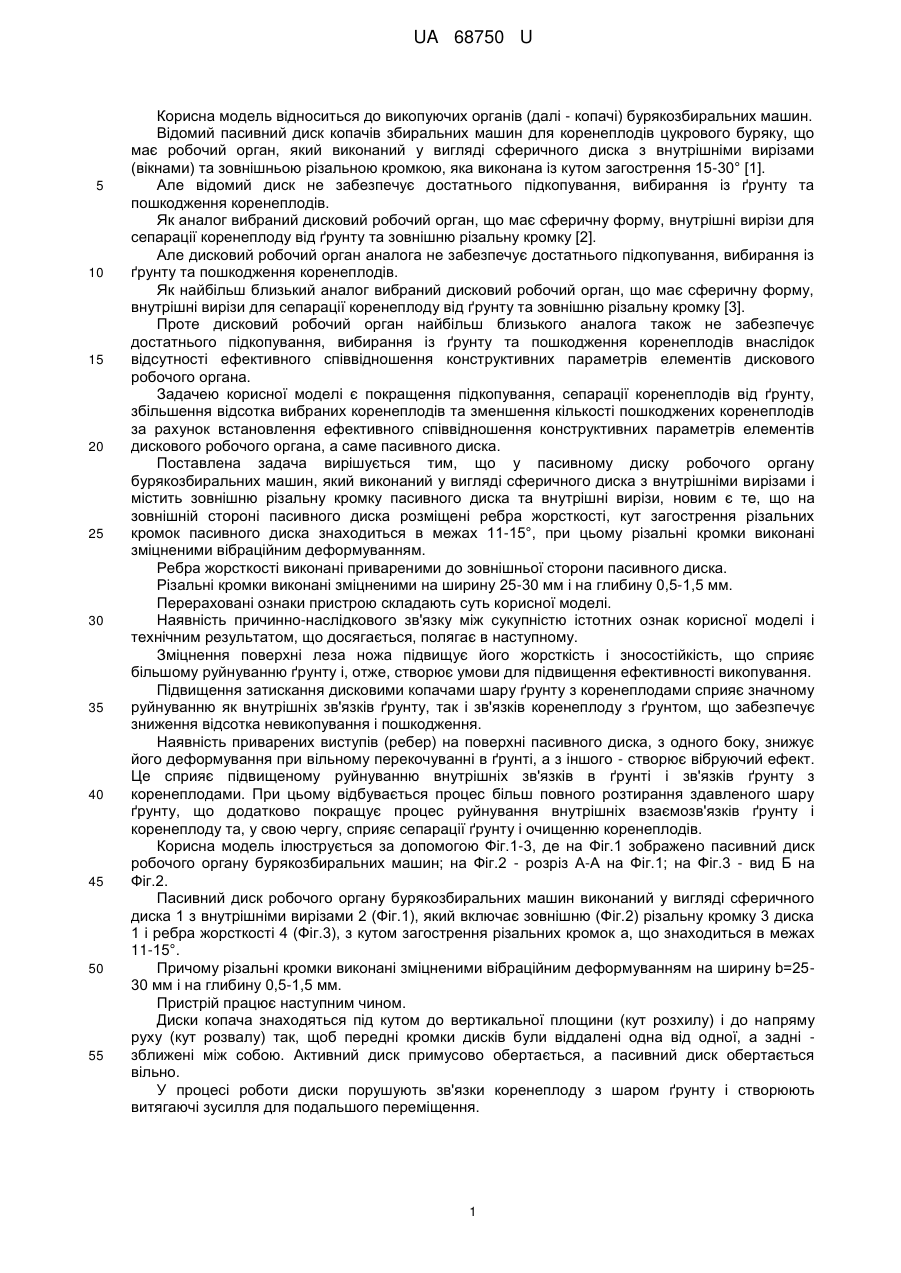

Реферат: Пасивний диск робочого органу бурякозбиральних машин, в якому на зовнішній стороні розміщені ребра жорсткості, кут загострення різальних кромок пасивного диска знаходиться в межах 11-15°, при цьому різальні кромки виконані зміцненими вібраційним деформуванням. UA 68750 U (12) UA 68750 U UA 68750 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель відноситься до викопуючих органів (далі - копачі) бурякозбиральних машин. Відомий пасивний диск копачів збиральних машин для коренеплодів цукрового буряку, що має робочий орган, який виконаний у вигляді сферичного диска з внутрішніми вирізами (вікнами) та зовнішньою різальною кромкою, яка виконана із кутом загострення 15-30° [1]. Але відомий диск не забезпечує достатнього підкопування, вибирання із ґрунту та пошкодження коренеплодів. Як аналог вибраний дисковий робочий орган, що має сферичну форму, внутрішні вирізи для сепарації коренеплоду від ґрунту та зовнішню різальну кромку [2]. Але дисковий робочий орган аналога не забезпечує достатнього підкопування, вибирання із ґрунту та пошкодження коренеплодів. Як найбільш близький аналог вибраний дисковий робочий орган, що має сферичну форму, внутрішні вирізи для сепарації коренеплоду від ґрунту та зовнішню різальну кромку [3]. Проте дисковий робочий орган найбільш близького аналога також не забезпечує достатнього підкопування, вибирання із ґрунту та пошкодження коренеплодів внаслідок відсутності ефективного співвідношення конструктивних параметрів елементів дискового робочого органа. Задачею корисної моделі є покращення підкопування, сепарації коренеплодів від ґрунту, збільшення відсотка вибраних коренеплодів та зменшення кількості пошкоджених коренеплодів за рахунок встановлення ефективного співвідношення конструктивних параметрів елементів дискового робочого органа, а саме пасивного диска. Поставлена задача вирішується тим, що у пасивному диску робочого органу бурякозбиральних машин, який виконаний у вигляді сферичного диска з внутрішніми вирізами і містить зовнішню різальну кромку пасивного диска та внутрішні вирізи, новим є те, що на зовнішній стороні пасивного диска розміщені ребра жорсткості, кут загострення різальних кромок пасивного диска знаходиться в межах 11-15°, при цьому різальні кромки виконані зміцненими вібраційним деформуванням. Ребра жорсткості виконані привареними до зовнішньої сторони пасивного диска. Різальні кромки виконані зміцненими на ширину 25-30 мм і на глибину 0,5-1,5 мм. Перераховані ознаки пристрою складають суть корисної моделі. Наявність причинно-наслідкового зв'язку між сукупністю істотних ознак корисної моделі і технічним результатом, що досягається, полягає в наступному. Зміцнення поверхні леза ножа підвищує його жорсткість і зносостійкість, що сприяє більшому руйнуванню ґрунту і, отже, створює умови для підвищення ефективності викопування. Підвищення затискання дисковими копачами шару ґрунту з коренеплодами сприяє значному руйнуванню як внутрішніх зв'язків ґрунту, так і зв'язків коренеплоду з ґрунтом, що забезпечує зниження відсотка невикопування і пошкодження. Наявність приварених виступів (ребер) на поверхні пасивного диска, з одного боку, знижує його деформування при вільному перекочуванні в ґрунті, а з іншого - створює вібруючий ефект. Це сприяє підвищеному руйнуванню внутрішніх зв'язків в ґрунті і зв'язків ґрунту з коренеплодами. При цьому відбувається процес більш повного розтирання здавленого шару ґрунту, що додатково покращує процес руйнування внутрішніх взаємозв'язків ґрунту і коренеплоду та, у свою чергу, сприяє сепарації ґрунту і очищенню коренеплодів. Корисна модель ілюструється за допомогою Фіг.1-3, де на Фіг.1 зображено пасивний диск робочого органу бурякозбиральних машин; на Фіг.2 - розріз А-А на Фіг.1; на Фіг.3 - вид Б на Фіг.2. Пасивний диск робочого органу бурякозбиральних машин виконаний у вигляді сферичного диска 1 з внутрішніми вирізами 2 (Фіг.1), який включає зовнішню (Фіг.2) різальну кромку 3 диска 1 і ребра жорсткості 4 (Фіг.3), з кутом загострення різальних кромок а, що знаходиться в межах 11-15°. Причому різальні кромки виконані зміцненими вібраційним деформуванням на ширину b=2530 мм і на глибину 0,5-1,5 мм. Пристрій працює наступним чином. Диски копача знаходяться під кутом до вертикальної площини (кут розхилу) і до напряму руху (кут розвалу) так, щоб передні кромки дисків були віддалені одна від одної, а задні зближені між собою. Активний диск примусово обертається, а пасивний диск обертається вільно. У процесі роботи диски порушують зв'язки коренеплоду з шаром ґрунту і створюють витягаючі зусилля для подальшого переміщення. 1 UA 68750 U 5 10 15 20 25 30 35 В процесі викопування буряку дискові ножі підрізають шар ґрунту з коренеплодами, руйнують його і затискають коренеплід в найвужчій частині між дисками (у руслі). Активна ліквідація внутрішніх зв'язків ґрунту з коренеплодами відбувається саме в цій частині русла. Тиск ґрунту з коренеплодами на лезо ножа в найвужчій частині русла викликає збільшення як пружної, так і пластичної деформації, що приводить до збільшення вузької частини русла. Це, у свою чергу, знижує руйнування ґрунту і витягування коренеплодів буряку. Зміцнення поверхні леза ножа підвищує його жорсткість і зносостійкість, що сприяє більшому руйнуванню ґрунту і, отже, створює умови для підвищення ефективності викопування. Підвищення затискання дисковими копачами шару ґрунту з коренеплодами сприяє значному руйнуванню як внутрішніх зв'язків ґрунту, так і зв'язків коренеплоду з ґрунтом, що забезпечує зниження відсотка невикопування і пошкодження. Наявність приварених виступів (ребер) на поверхні пасивного диска, з одного боку, знижує його деформування при вільному перекочуванні в ґрунті, а з іншого - створює вібруючий ефект, що сприяє підвищеному руйнуванню внутрішніх зв'язків в ґрунті і зв'язків ґрунту з коренеплодами. При цьому відбувається процес більш повного розтирання здавленого шару ґрунту, що додатково покращує процес руйнування внутрішніх взаємозв'язків ґрунту і коренеплоду та, у свою чергу, сприяє сепарації ґрунту і очищенню коренеплодів. При відношенні різниці великого і малого радіусів обода до висоти сферичного пояса, що становить 3,4-3,9, спостерігалась найбільша сепарація ґрунту через вікна дисків копачів. Результати експлуатаційних випробувань показали, що при використанні дисків копачів з привареними ребрами жорсткості на пасивні диски та зміцнені вібраційним деформуванням мали 3,5-3,9 % невикопаних і пошкоджених коренеплодів. Використання дисків копачів з привареними ребрами на пасивних дисках підвищує їх зносостійкість в порівнянні з новими на 50-81 %, а також за рахунок вібруючого ефекту і порушення зв'язків в ґрунті та зв'язків ґрунту з коренеплодами знижує втрати і пошкодження коренеплодів буряка щонайменше на 28 %. Джерела інформації: 1. SU №169923, Кл. 45С 25/02, МПК А01d. Копач свеклоуборочных машин. Опубл. 17.03.1965, Бюл. №7. 2. Цимбал А.Г. Машины для свекловодства / А.Г. Цымбал, Н.В. Татьяненко, B.C. Басин. - М.: Машиностроение, 1976. - 366 с. 3. П.В. Сисолін, В.М. Сало, В.М. Кропівний. Сільськогосподарські машини: теоретичні основи, конструкція, проектування: Підруч. для студ. вищ. навч. закл. із спец. "Машини та обладн. с.-г. вир-ва" // За ред. М.І. Черновола. - К.: Урожай, 2001. - 384 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Пасивний диск робочого органу бурякозбиральних машин, що виконаний у вигляді сферичного диска з внутрішніми вирізами і містить зовнішню різальну кромку пасивного диска та внутрішні вирізи, який відрізняється тим, що на зовнішній стороні пасивного диска розміщені ребра жорсткості, кут загострення різальних кромок пасивного диска знаходиться в межах 1115°, при цьому різальні кромки виконані зміцненими вібраційним деформуванням. 2. Пасивний диск за п. 1, який відрізняється тим, що ребра жорсткості виконані привареними до зовнішньої сторони пасивного диска. 3. Пасивний диск за п. 1, який відрізняється тим, що різальні кромки виконані зміцненими на ширину 25-30 мм і на глибину 0,5-1,5 мм. 2 UA 68750 U 3 UA 68750 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
