Дисковий пасивний копач бурякозбиральної машини

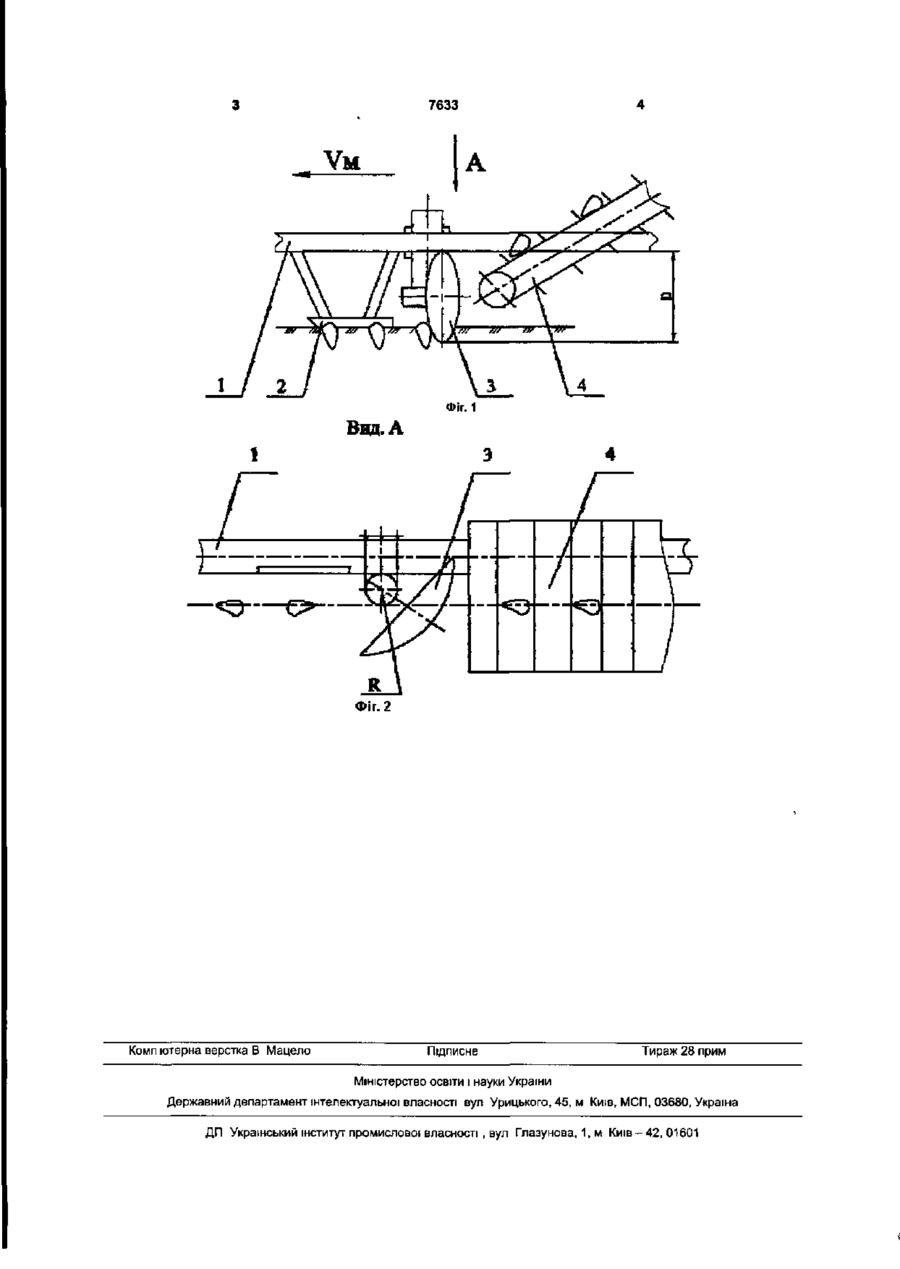

Дисковий пасивний копач бурякозбиральної машини, що містить раму з встановленими на ній лижею, пасивним диском, поздовжнім транспортером, який відрізняється тим, що пасивний диск виконаний з радіусом кривизни, рівним 765-785 мм. Корисна модель відноситься до галузі сільськогосподарського машинобудування, а саме до машин для збирання цукрових буряків. Відома коренезбиральна машина, що містить раму, на якій закріпленні керовані та ведучі колеса, послідовно розташовані викопуючий з активними дисковими робочими органами та очисний пристрій, шнековий поздовжній транспортер, а попереду на рамі послідовно встановлена кабіна та двигун, [див. патент України N 31747А МҐІК7 A01D27/04, 1999р]. Недоліком відомої коренезбиральної' машини є відносна складність конструкції і значна її металоємність Також відома машина коренезбиральна 6 рядна самохідна КС-6Б-05 з дисковим пасивним копачем, що містить раму з встановленими на ній лижею, пасивним диском, поздовжнім транспортером [Дополнение к техническому описанню и инструкции по эксплуатации машины КС-6Б в и её модификаций. Тернопольский комбайновый завод. Тернополь, Облполиграфиздат, 1988 рис. 8, що додається]. Недоліком цієї коренезбиральної машини є те, що пасивний диск виконує додаткову роботу по кришінню ґрунту, а викопування коренеплодів здійснює спільно з лемішем. В основу корисної моделі поставлено задача вдосконалення дискового пасивного копача бурякозбиральної машини, а саме зменшення металоємністі машини, шляхом виконання дискового пасивного копача бурякозбиральної машини, у вигляді рами з встановленими на ній лижою, пасивного диску, поздовжнього транспортера причому пасивний диск виконаний з радіусом кривизни, рівним 765-785мм. Дисковий пасивний копач бурякозбиральної машини зображений на Фіг.1, на Фіг.2 - вид А на Фіг.1. Дисковий пасивний копач складається з рами 1, з встановленими на ній лижею 2, пасивним диском 3, що виготовлений з радіусом кривизни рівним 765-785мм, поздовжнім транспортером 4 Працює дисковий пасивний копач бурякозбиральної машини наступним чином При русі машини вздовж рядків цукрових буряків відбувається викопування коренеплодів пасивним диском 3, які попавши на поздовжній транспортер 4 і дальше подаються на транспортний засіб Лижа 2 служить стабілізатором руху бурякозбиральної машини і опорою для витримування певної глибини копання коренеплодів дисковими пасивним копачем З За рахунок виконання радіуса кривизни рівним 765-785мм пасивний диск 3 викопує коренеплоди і подає їх на поздовжній транспортер 4. Виконання пасивного диску з таким радіусом кривизни дозволяє зменшити роботу пасивного диска 3, яка в ґрунтообробних машинах іде на кришіння ґрунту, і викопувати коренеплоди одним пасивним диском З без допомоги інших робочих органів, наприклад лемешів. Запропонована конструкція дискового пасивного копача дозволяє зменшити тягове зусилля копання, зменшити металоємність конструкції' в дає можливість використання його в начіпному варіанті, що підтверджується польовими випробуваннями начіпної шестирядної" бурякозбиральної машини спеціалістами ВАТ "Тернопільський комбайновий завод". СО со со 7633 VM -I Фіг. 1 Вид. А 1 t Э 4 Г " "Г" Фіг. 2 Комп ютерна верстка В Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ, МСП, 03680, Україна ДП Український інститут промислової власності , вул Глазунова, 1, м К и і в - 4 2 , 01601
