Пристрій для запису та зчитування інформації з магнітного носія

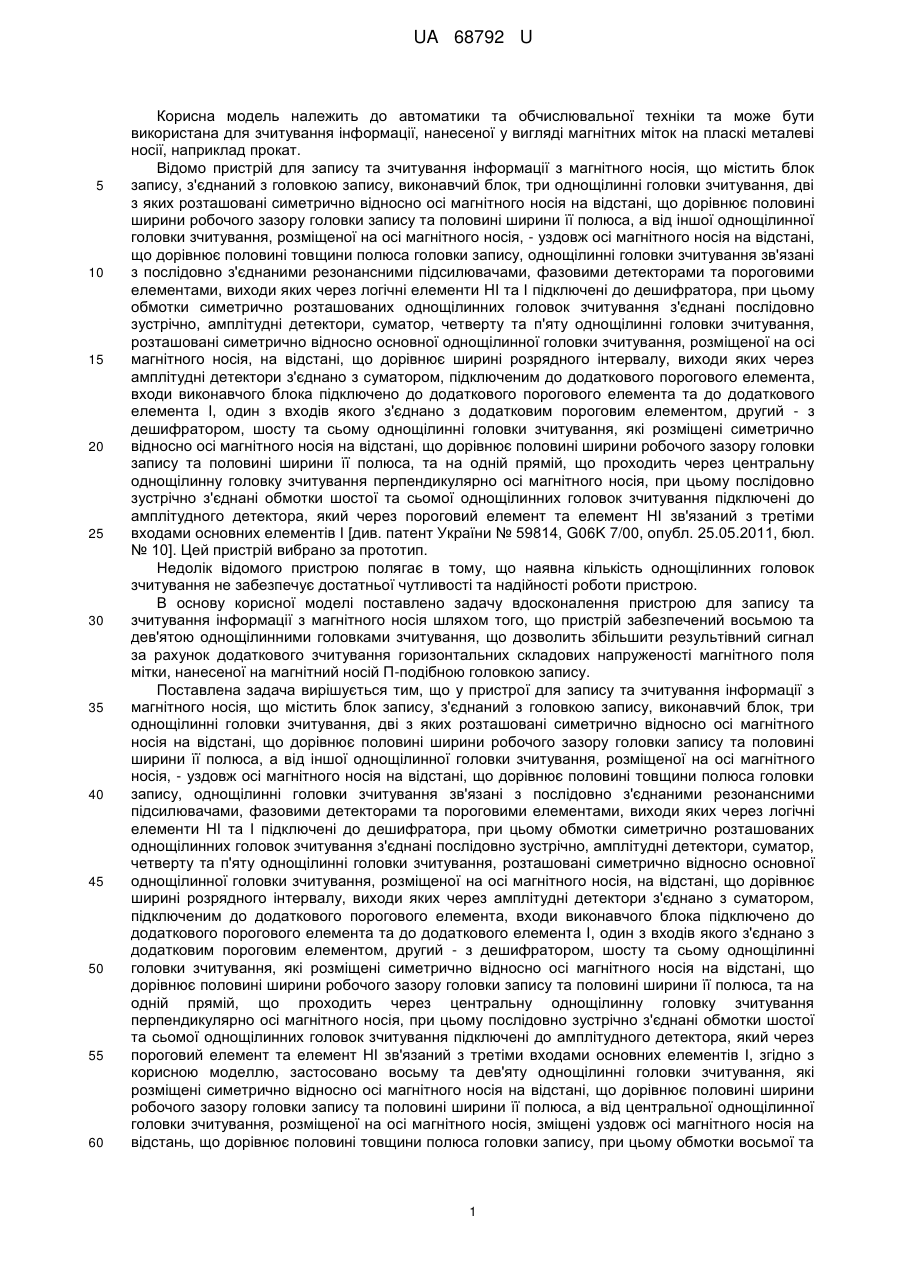

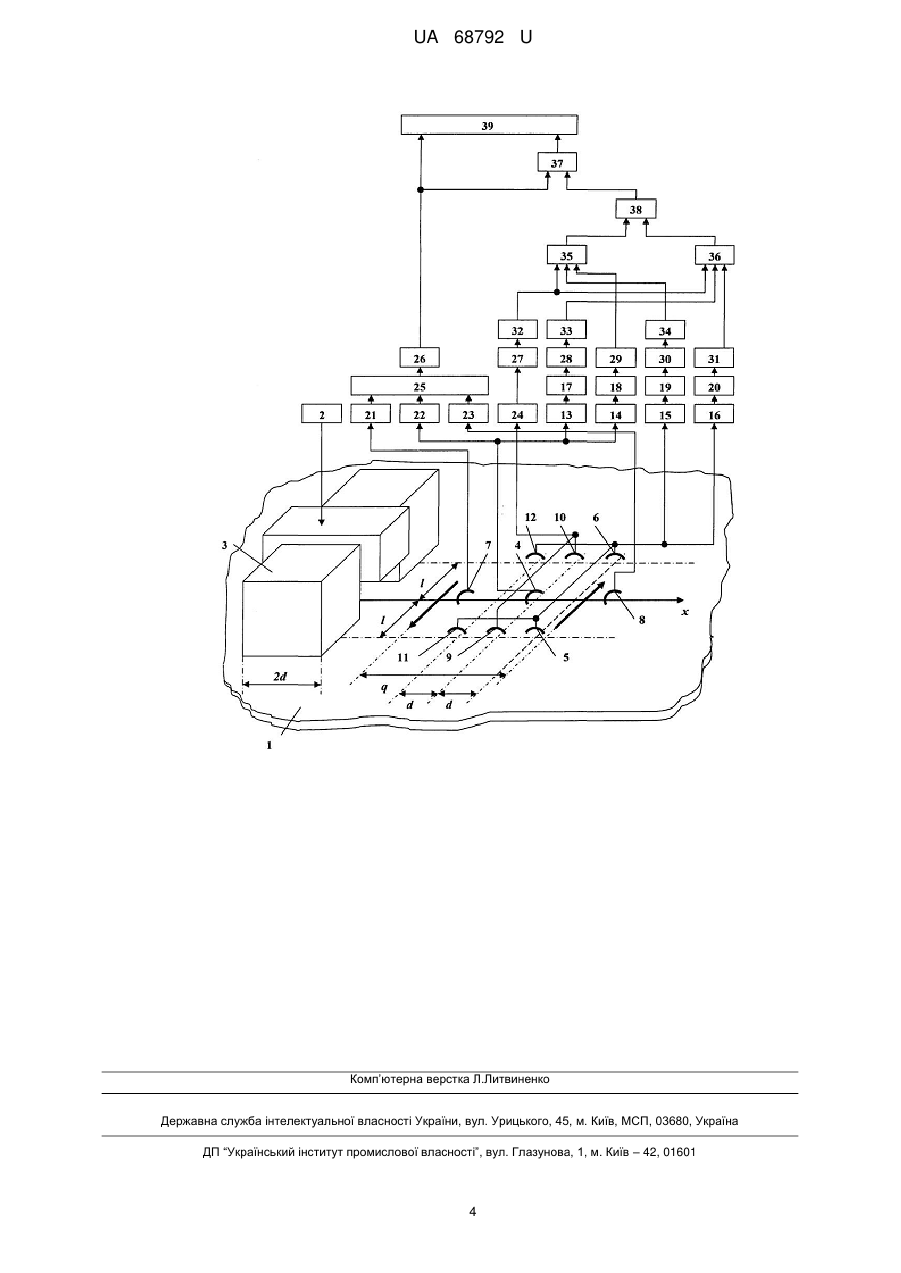

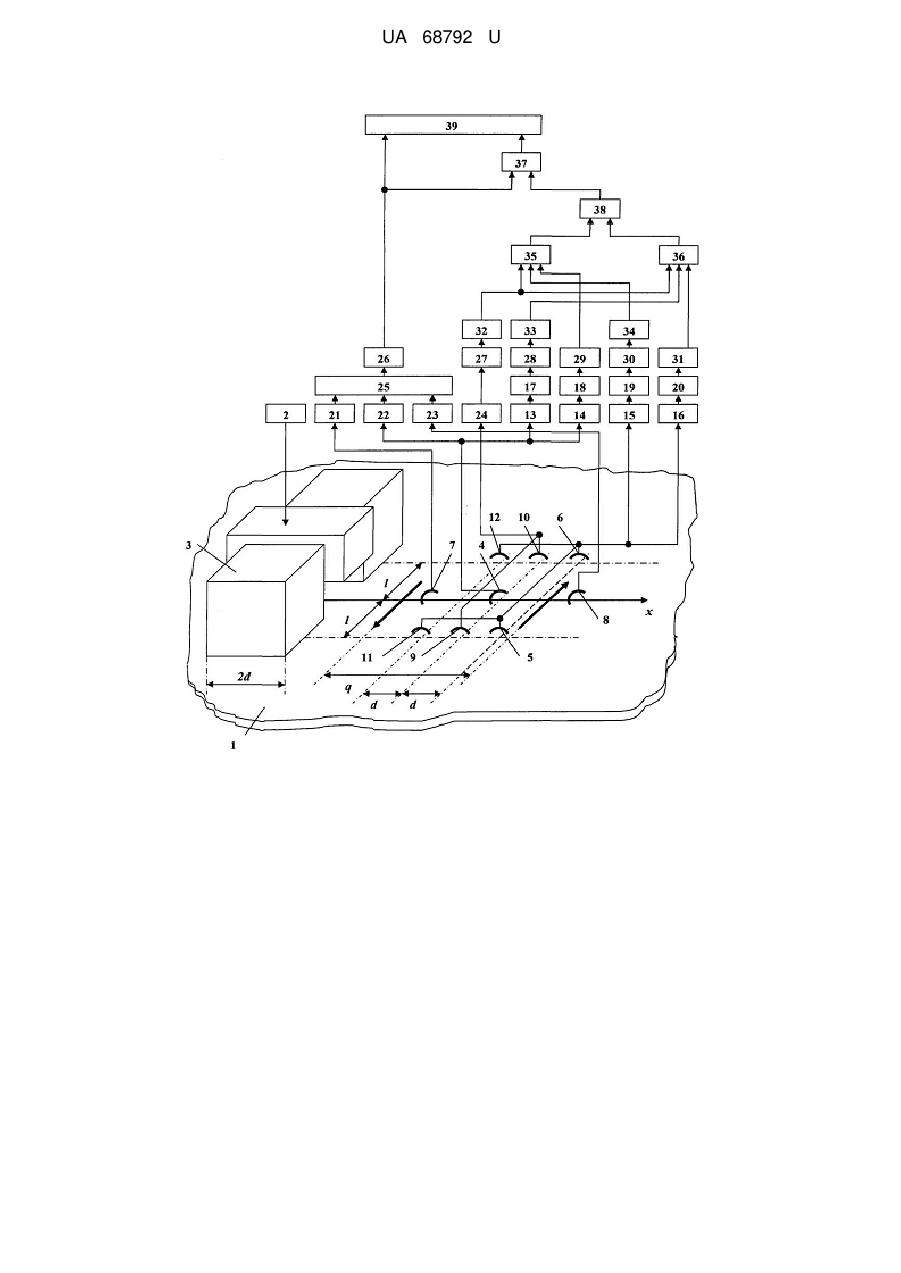

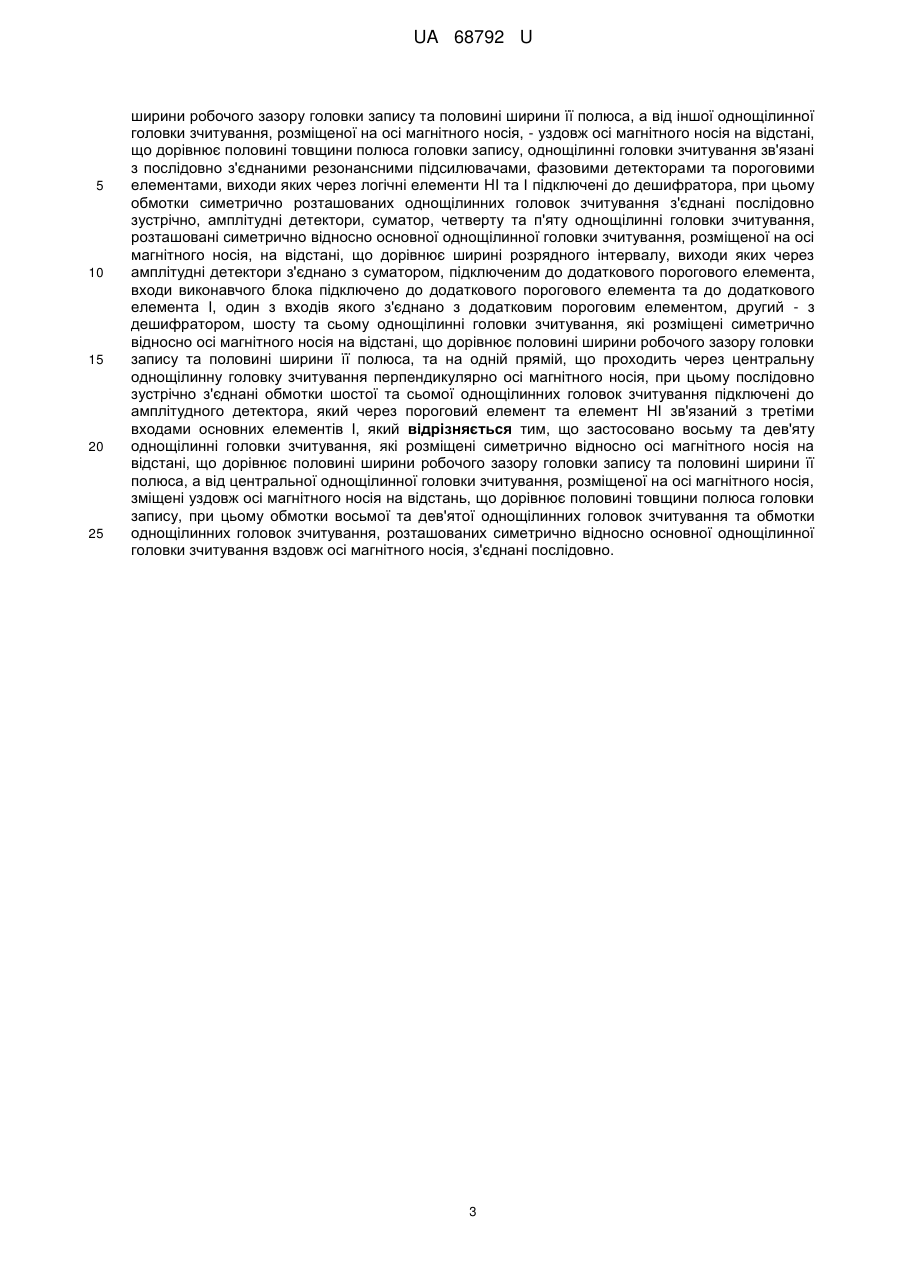

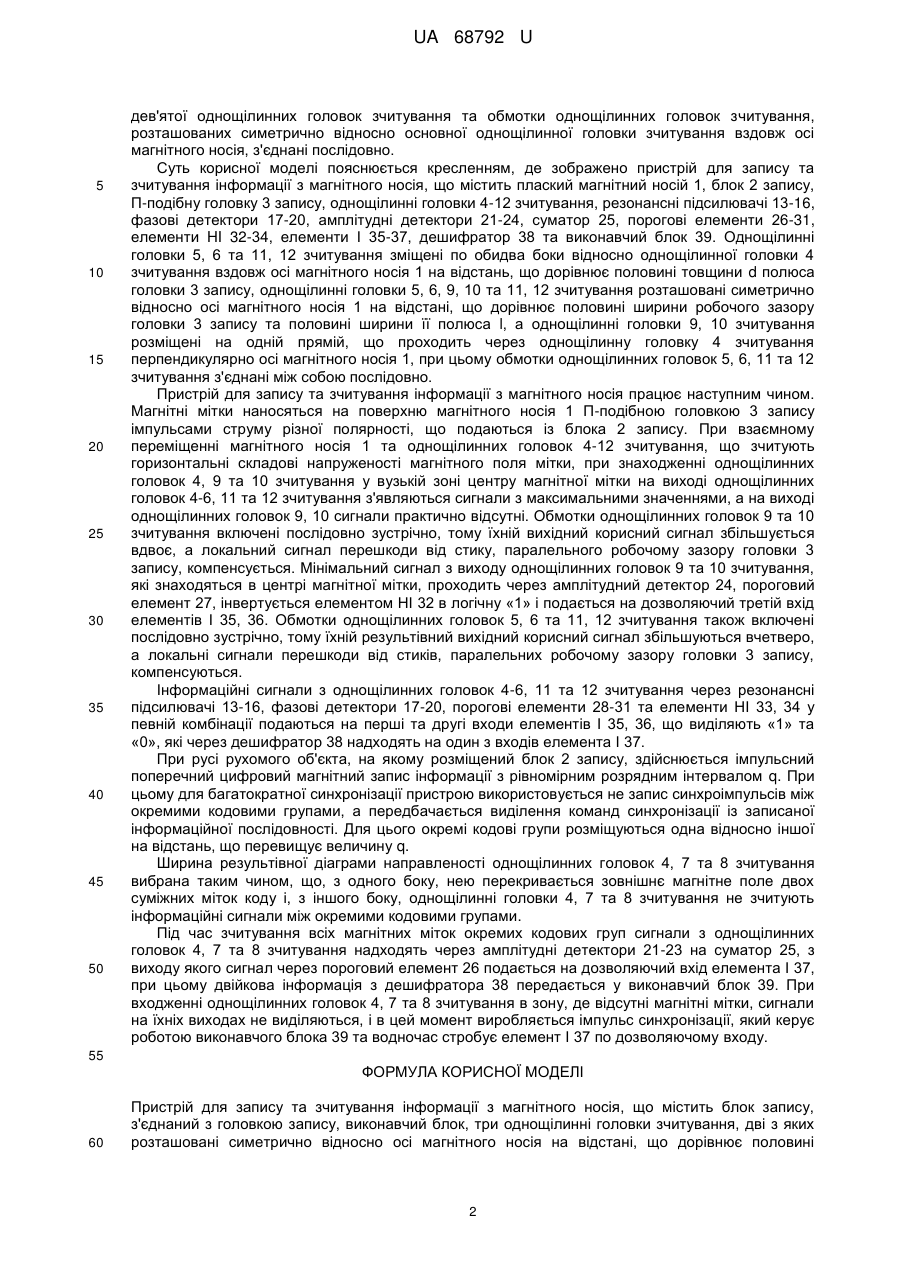

Реферат: UA 68792 U UA 68792 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до автоматики та обчислювальної техніки та може бути використана для зчитування інформації, нанесеної у вигляді магнітних міток на пласкі металеві носії, наприклад прокат. Відомо пристрій для запису та зчитування інформації з магнітного носія, що містить блок запису, з'єднаний з головкою запису, виконавчий блок, три однощілинні головки зчитування, дві з яких розташовані симетрично відносно осі магнітного носія на відстані, що дорівнює половині ширини робочого зазору головки запису та половині ширини її полюса, а від іншої однощілинної головки зчитування, розміщеної на осі магнітного носія, - уздовж осі магнітного носія на відстані, що дорівнює половині товщини полюса головки запису, однощілинні головки зчитування зв'язані з послідовно з'єднаними резонансними підсилювачами, фазовими детекторами та пороговими елементами, виходи яких через логічні елементи HI та І підключені до дешифратора, при цьому обмотки симетрично розташованих однощілинних головок зчитування з'єднані послідовно зустрічно, амплітудні детектори, суматор, четверту та п'яту однощілинні головки зчитування, розташовані симетрично відносно основної однощілинної головки зчитування, розміщеної на осі магнітного носія, на відстані, що дорівнює ширині розрядного інтервалу, виходи яких через амплітудні детектори з'єднано з суматором, підключеним до додаткового порогового елемента, входи виконавчого блока підключено до додаткового порогового елемента та до додаткового елемента І, один з входів якого з'єднано з додатковим пороговим елементом, другий - з дешифратором, шосту та сьому однощілинні головки зчитування, які розміщені симетрично відносно осі магнітного носія на відстані, що дорівнює половині ширини робочого зазору головки запису та половині ширини її полюса, та на одній прямій, що проходить через центральну однощілинну головку зчитування перпендикулярно осі магнітного носія, при цьому послідовно зустрічно з'єднані обмотки шостої та сьомої однощілинних головок зчитування підключені до амплітудного детектора, який через пороговий елемент та елемент НІ зв'язаний з третіми входами основних елементів І [див. патент України № 59814, G06K 7/00, опубл. 25.05.2011, бюл. № 10]. Цей пристрій вибрано за прототип. Недолік відомого пристрою полягає в тому, що наявна кількість однощілинних головок зчитування не забезпечує достатньої чутливості та надійності роботи пристрою. В основу корисної моделі поставлено задачу вдосконалення пристрою для запису та зчитування інформації з магнітного носія шляхом того, що пристрій забезпечений восьмою та дев'ятою однощілинними головками зчитування, що дозволить збільшити результівний сигнал за рахунок додаткового зчитування горизонтальних складових напруженості магнітного поля мітки, нанесеної на магнітний носій П-подібною головкою запису. Поставлена задача вирішується тим, що у пристрої для запису та зчитування інформації з магнітного носія, що містить блок запису, з'єднаний з головкою запису, виконавчий блок, три однощілинні головки зчитування, дві з яких розташовані симетрично відносно осі магнітного носія на відстані, що дорівнює половині ширини робочого зазору головки запису та половині ширини її полюса, а від іншої однощілинної головки зчитування, розміщеної на осі магнітного носія, - уздовж осі магнітного носія на відстані, що дорівнює половині товщини полюса головки запису, однощілинні головки зчитування зв'язані з послідовно з'єднаними резонансними підсилювачами, фазовими детекторами та пороговими елементами, виходи яких через логічні елементи НІ та І підключені до дешифратора, при цьому обмотки симетрично розташованих однощілинних головок зчитування з'єднані послідовно зустрічно, амплітудні детектори, суматор, четверту та п'яту однощілинні головки зчитування, розташовані симетрично відносно основної однощілинної головки зчитування, розміщеної на осі магнітного носія, на відстані, що дорівнює ширині розрядного інтервалу, виходи яких через амплітудні детектори з'єднано з суматором, підключеним до додаткового порогового елемента, входи виконавчого блока підключено до додаткового порогового елемента та до додаткового елемента І, один з входів якого з'єднано з додатковим пороговим елементом, другий - з дешифратором, шосту та сьому однощілинні головки зчитування, які розміщені симетрично відносно осі магнітного носія на відстані, що дорівнює половині ширини робочого зазору головки запису та половині ширини її полюса, та на одній прямій, що проходить через центральну однощілинну головку зчитування перпендикулярно осі магнітного носія, при цьому послідовно зустрічно з'єднані обмотки шостої та сьомої однощілинних головок зчитування підключені до амплітудного детектора, який через пороговий елемент та елемент НІ зв'язаний з третіми входами основних елементів І, згідно з корисною моделлю, застосовано восьму та дев'яту однощілинні головки зчитування, які розміщені симетрично відносно осі магнітного носія на відстані, що дорівнює половині ширини робочого зазору головки запису та половині ширини її полюса, а від центральної однощілинної головки зчитування, розміщеної на осі магнітного носія, зміщені уздовж осі магнітного носія на відстань, що дорівнює половині товщини полюса головки запису, при цьому обмотки восьмої та 1 UA 68792 U 5 10 15 20 25 30 35 40 45 50 дев'ятої однощілинних головок зчитування та обмотки однощілинних головок зчитування, розташованих симетрично відносно основної однощілинної головки зчитування вздовж осі магнітного носія, з'єднані послідовно. Суть корисної моделі пояснюється кресленням, де зображено пристрій для запису та зчитування інформації з магнітного носія, що містить плаский магнітний носій 1, блок 2 запису, П-подібну головку 3 запису, однощілинні головки 4-12 зчитування, резонансні підсилювачі 13-16, фазові детектори 17-20, амплітудні детектори 21-24, суматор 25, порогові елементи 26-31, елементи HI 32-34, елементи І 35-37, дешифратор 38 та виконавчий блок 39. Однощілинні головки 5, 6 та 11, 12 зчитування зміщені по обидва боки відносно однощілинної головки 4 зчитування вздовж осі магнітного носія 1 на відстань, що дорівнює половині товщини d полюса головки 3 запису, однощілинні головки 5, 6, 9, 10 та 11, 12 зчитування розташовані симетрично відносно осі магнітного носія 1 на відстані, що дорівнює половині ширини робочого зазору головки 3 запису та половині ширини її полюса l, а однощілинні головки 9, 10 зчитування розміщені на одній прямій, що проходить через однощілинну головку 4 зчитування перпендикулярно осі магнітного носія 1, при цьому обмотки однощілинних головок 5, 6, 11 та 12 зчитування з'єднані між собою послідовно. Пристрій для запису та зчитування інформації з магнітного носія працює наступним чином. Магнітні мітки наносяться на поверхню магнітного носія 1 П-подібною головкою 3 запису імпульсами струму різної полярності, що подаються із блока 2 запису. При взаємному переміщенні магнітного носія 1 та однощілинних головок 4-12 зчитування, що зчитують горизонтальні складові напруженості магнітного поля мітки, при знаходженні однощілинних головок 4, 9 та 10 зчитування у вузькій зоні центру магнітної мітки на виході однощілинних головок 4-6, 11 та 12 зчитування з'являються сигнали з максимальними значеннями, а на виході однощілинних головок 9, 10 сигнали практично відсутні. Обмотки однощілинних головок 9 та 10 зчитування включені послідовно зустрічно, тому їхній вихідний корисний сигнал збільшується вдвоє, а локальний сигнал перешкоди від стику, паралельного робочому зазору головки 3 запису, компенсується. Мінімальний сигнал з виходу однощілинних головок 9 та 10 зчитування, які знаходяться в центрі магнітної мітки, проходить через амплітудний детектор 24, пороговий елемент 27, інвертується елементом НІ 32 в логічну «1» і подається на дозволяючий третій вхід елементів І 35, 36. Обмотки однощілинних головок 5, 6 та 11, 12 зчитування також включені послідовно зустрічно, тому їхній результівний вихідний корисний сигнал збільшуються вчетверо, а локальні сигнали перешкоди від стиків, паралельних робочому зазору головки 3 запису, компенсуються. Інформаційні сигнали з однощілинних головок 4-6, 11 та 12 зчитування через резонансні підсилювачі 13-16, фазові детектори 17-20, порогові елементи 28-31 та елементи НІ 33, 34 у певній комбінації подаються на перші та другі входи елементів І 35, 36, що виділяють «1» та «0», які через дешифратор 38 надходять на один з входів елемента І 37. При русі рухомого об'єкта, на якому розміщений блок 2 запису, здійснюється імпульсний поперечний цифровий магнітний запис інформації з рівномірним розрядним інтервалом q. При цьому для багатократної синхронізації пристрою використовується не запис синхроімпульсів між окремими кодовими групами, а передбачається виділення команд синхронізації із записаної інформаційної послідовності. Для цього окремі кодові групи розміщуються одна відносно іншої на відстань, що перевищує величину q. Ширина результівної діаграми направленості однощілинних головок 4, 7 та 8 зчитування вибрана таким чином, що, з одного боку, нею перекривається зовнішнє магнітне поле двох суміжних міток коду і, з іншого боку, однощілинні головки 4, 7 та 8 зчитування не зчитують інформаційні сигнали між окремими кодовими групами. Під час зчитування всіх магнітних міток окремих кодових груп сигнали з однощілинних головок 4, 7 та 8 зчитування надходять через амплітудні детектори 21-23 на суматор 25, з виходу якого сигнал через пороговий елемент 26 подається на дозволяючий вхід елемента І 37, при цьому двійкова інформація з дешифратора 38 передається у виконавчий блок 39. При входженні однощілинних головок 4, 7 та 8 зчитування в зону, де відсутні магнітні мітки, сигнали на їхніх виходах не виділяються, і в цей момент виробляється імпульс синхронізації, який керує роботою виконавчого блока 39 та водночас стробує елемент І 37 по дозволяючому входу. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для запису та зчитування інформації з магнітного носія, що містить блок запису, з'єднаний з головкою запису, виконавчий блок, три однощілинні головки зчитування, дві з яких розташовані симетрично відносно осі магнітного носія на відстані, що дорівнює половині 2 UA 68792 U 5 10 15 20 25 ширини робочого зазору головки запису та половині ширини її полюса, а від іншої однощілинної головки зчитування, розміщеної на осі магнітного носія, - уздовж осі магнітного носія на відстані, що дорівнює половині товщини полюса головки запису, однощілинні головки зчитування зв'язані з послідовно з'єднаними резонансними підсилювачами, фазовими детекторами та пороговими елементами, виходи яких через логічні елементи HI та І підключені до дешифратора, при цьому обмотки симетрично розташованих однощілинних головок зчитування з'єднані послідовно зустрічно, амплітудні детектори, суматор, четверту та п'яту однощілинні головки зчитування, розташовані симетрично відносно основної однощілинної головки зчитування, розміщеної на осі магнітного носія, на відстані, що дорівнює ширині розрядного інтервалу, виходи яких через амплітудні детектори з'єднано з суматором, підключеним до додаткового порогового елемента, входи виконавчого блока підключено до додаткового порогового елемента та до додаткового елемента І, один з входів якого з'єднано з додатковим пороговим елементом, другий - з дешифратором, шосту та сьому однощілинні головки зчитування, які розміщені симетрично відносно осі магнітного носія на відстані, що дорівнює половині ширини робочого зазору головки запису та половині ширини її полюса, та на одній прямій, що проходить через центральну однощілинну головку зчитування перпендикулярно осі магнітного носія, при цьому послідовно зустрічно з'єднані обмотки шостої та сьомої однощілинних головок зчитування підключені до амплітудного детектора, який через пороговий елемент та елемент НІ зв'язаний з третіми входами основних елементів І, який відрізняється тим, що застосовано восьму та дев'яту однощілинні головки зчитування, які розміщені симетрично відносно осі магнітного носія на відстані, що дорівнює половині ширини робочого зазору головки запису та половині ширини її полюса, а від центральної однощілинної головки зчитування, розміщеної на осі магнітного носія, зміщені уздовж осі магнітного носія на відстань, що дорівнює половині товщини полюса головки запису, при цьому обмотки восьмої та дев'ятої однощілинних головок зчитування та обмотки однощілинних головок зчитування, розташованих симетрично відносно основної однощілинної головки зчитування вздовж осі магнітного носія, з'єднані послідовно. 3 UA 68792 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
