Сепаратор

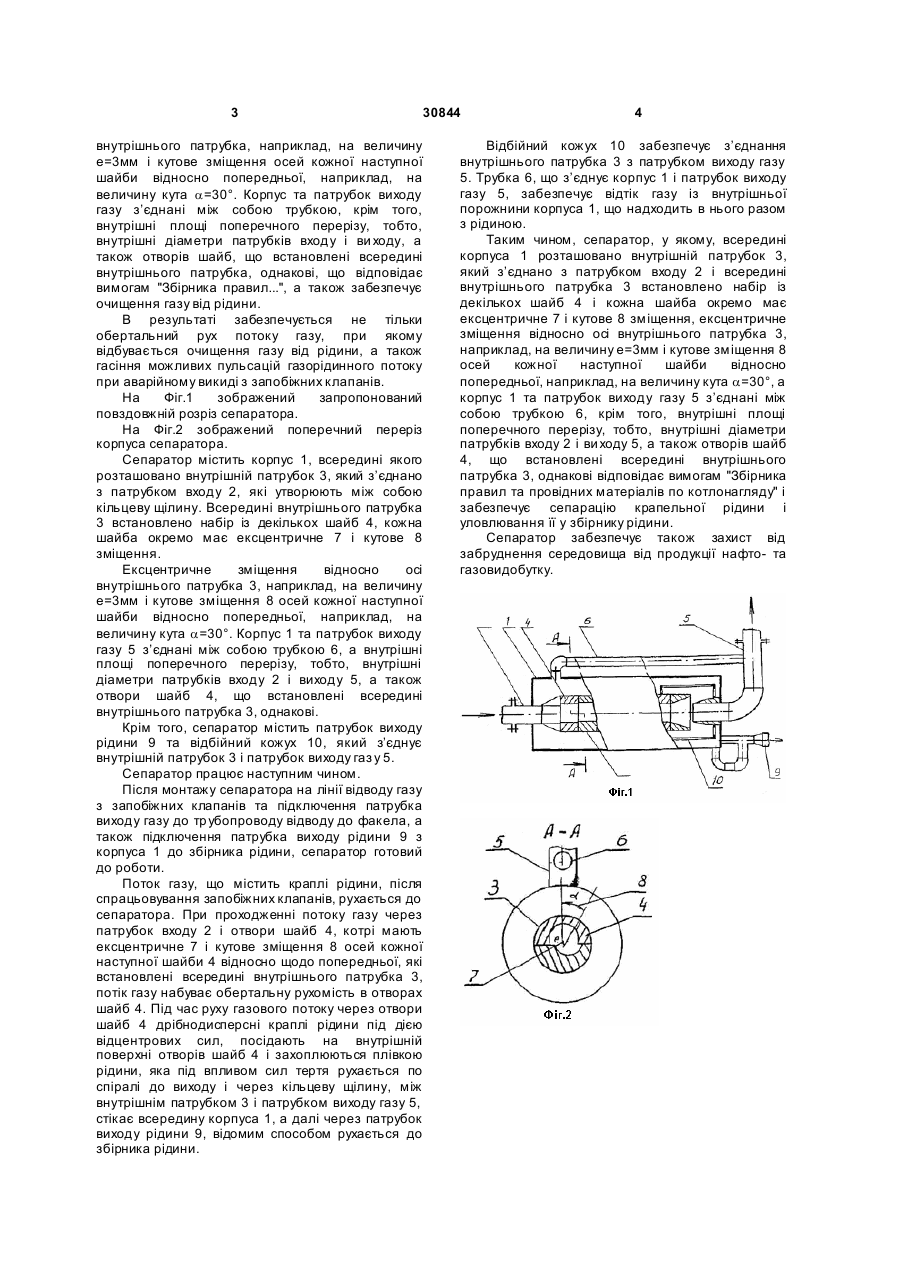

1. Сепаратор, який містить корпус, вхідний і внутрішній патрубки, патрубок виходу газ у, які утворюють між собою кільцеву щілину, який відрізняє ться тим, що всередині внутрішнього патрубка встановлений набір із декількох шайб, які мають ексцентричне і кутове зміщення по відношенню до осі внутрішнього патрубка. 2. Сепаратор за п. 1, який відрізняється тим, що внутрішні площі поперечного перерізу, а також отворів шайб, що встановлені всередині внутрішнього патрубка, однакові. (19) (21) u200713536 (22) 03.12.2007 (24) 11.03.2008 (72) КУТІНОВ СЕРГІЙ ОЛЕКСАНДРОВИЧ, UA, КОГУЧ ДМИТРО МАРКІЯНОВИЧ, UA, МАЛІТОВСЬКИЙ РОМАН ВОЛОДИ МИРОВИЧ, U A, КУПКО АНАТОЛІЙ ВАСИЛЬОВИЧ, UA, ГОЛОВЧЕНКО ВОЛОДИ МИР ГЕННАДІЙОВИЧ, U A, ЧУБАР СЕРГІЙ ВІКТОРОВИЧ, U A, ДОНСКОЙ ДМИТРО ФЕДОРОВИЧ, U A, ДОНСКОЙ ФЕДІР ПАВЛОВИЧ, U A (73) ДОЧІРНЯ КОМП АНІЯ "УКРГАЗВИДОБУВАННЯ "НАЦІОНАЛЬНОЇ 3 30844 внутрішнього патрубка, наприклад, на величину е=3мм і кутове зміщення осей кожної наступної шайби відносно попередньої, наприклад, на величину кута a=30°. Корпус та патрубок виходу газу з’єднані між собою трубкою, крім того, внутрішні площі поперечного перерізу, тобто, внутрішні діаметри патрубків входу і ви ходу, а також отворів шайб, що встановлені всередині внутрішнього патрубка, однакові, що відповідає вимогам "Збірника правил...", а також забезпечує очищення газу від рідини. В результаті забезпечується не тільки обертальний рух потоку газу, при якому відбувається очищення газу від рідини, а також гасіння можливих пульсацій газорідинного потоку при аварійному викиді з запобіжних клапанів. На Фіг.1 зображений запропонований повздовжній розріз сепаратора. На Фіг.2 зображений поперечний переріз корпуса сепаратора. Сепаратор містить корпус 1, всередині якого розташовано внутрішній патрубок 3, який з’єднано з патрубком входу 2, які утворюють між собою кільцеву щілину. Всередині внутрішнього патрубка 3 встановлено набір із декількох шайб 4, кожна шайба окремо має ексцентричне 7 і кутове 8 зміщення. Ексцентричне зміщення відносно осі внутрішнього патрубка 3, наприклад, на величину е=3мм і кутове зміщення 8 осей кожної наступної шайби відносно попередньої, наприклад, на величину кута a=30°. Корпус 1 та патрубок виходу газу 5 з’єднані між собою трубкою 6, а внутрішні площі поперечного перерізу, тобто, внутрішні діаметри патрубків входу 2 і виходу 5, а також отвори шайб 4, що встановлені всередині внутрішнього патрубка 3, однакові. Крім того, сепаратор містить патрубок виходу рідини 9 та відбійний кожух 10, який з’єднує внутрішній патрубок 3 і патрубок виходу газ у 5. Сепаратор працює наступним чином. Після монтажу сепаратора на лінії відводу газу з запобіжних клапанів та підключення патрубка виходу газу до тр убопроводу відводу до факела, а також підключення патрубка виходу рідини 9 з корпуса 1 до збірника рідини, сепаратор готовий до роботи. Поток газу, що містить краплі рідини, після спрацьовування запобіжних клапанів, рухається до сепаратора. При проходженні потоку газу через патрубок входу 2 і отвори шайб 4, котрі мають ексцентричне 7 і кутове зміщення 8 осей кожної наступної шайби 4 відносно щодо попередньої, які встановлені всередині внутрішнього патрубка 3, потік газу набуває обертальну рухомість в отворах шайб 4. Під час руху газового потоку через отвори шайб 4 дрібнодисперсні краплі рідини під дією відцентрових сил, посідають на внутрішній поверхні отворів шайб 4 і захоплюються плівкою рідини, яка під впливом сил тертя рухається по спіралі до виходу і через кільцеву щілину, між внутрішнім патрубком 3 і патрубком виходу газу 5, стікає всередину корпуса 1, а далі через патрубок виходу рідини 9, відомим способом рухається до збірника рідини. 4 Відбійний кожух 10 забезпечує з’єднання внутрішнього патрубка 3 з патрубком виходу газу 5. Трубка 6, що з’єднує корпус 1 і патрубок виходу газу 5, забезпечує відтік газу із внутрішньої порожнини корпуса 1, що надходить в нього разом з рідиною. Таким чином, сепаратор, у якому, всередині корпуса 1 розташовано внутрішній патрубок 3, який з’єднано з патрубком входу 2 і всередині внутрішнього патрубка 3 встановлено набір із декількох шайб 4 і кожна шайба окремо має ексцентричне 7 і кутове 8 зміщення, ексцентричне зміщення відносно осі внутрішнього патрубка 3, наприклад, на величину е=3мм і кутове зміщення 8 осей кожної наступної шайби відносно попередньої, наприклад, на величину кута a=30°, а корпус 1 та патрубок виходу газу 5 з’єднані між собою трубкою 6, крім того, внутрішні площі поперечного перерізу, тобто, внутрішні діаметри патрубків входу 2 і ви ходу 5, а також отворів шайб 4, що встановлені всередині внутрішнього патрубка 3, однакові відповідає вимогам "Збірника правил та провідних матеріалів по котлонагляду" і забезпечує сепарацію крапельної рідини і уловлювання її у збірнику рідини. Сепаратор забезпечує також захист від забруднення середовища від продукції нафто- та газовидобутку.
