Конструкційний клей

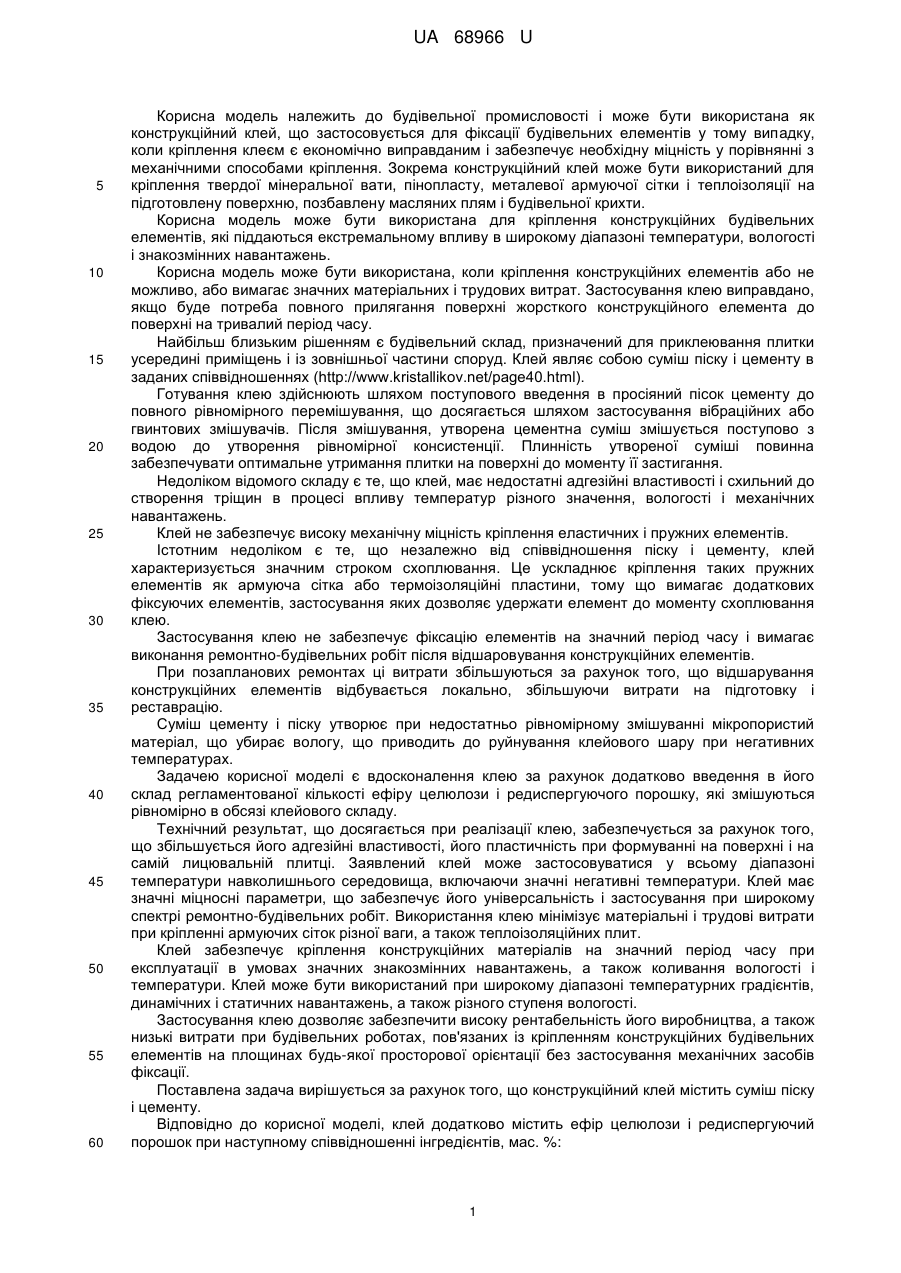

Реферат: UA 68966 U UA 68966 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельної промисловості і може бути використана як конструкційний клей, що застосовується для фіксації будівельних елементів у тому випадку, коли кріплення клеєм є економічно виправданим і забезпечує необхідну міцність у порівнянні з механічними способами кріплення. Зокрема конструкційний клей може бути використаний для кріплення твердої мінеральної вати, пінопласту, металевої армуючої сітки і теплоізоляції на підготовлену поверхню, позбавлену масляних плям і будівельної крихти. Корисна модель може бути використана для кріплення конструкційних будівельних елементів, які піддаються екстремальному впливу в широкому діапазоні температури, вологості і знакозмінних навантажень. Корисна модель може бути використана, коли кріплення конструкційних елементів або не можливо, або вимагає значних матеріальних і трудових витрат. Застосування клею виправдано, якщо буде потреба повного прилягання поверхні жорсткого конструкційного елемента до поверхні на тривалий період часу. Найбільш близьким рішенням є будівельний склад, призначений для приклеювання плитки усередині приміщень і із зовнішньої частини споруд. Клей являє собою суміш піску і цементу в заданих співвідношеннях (http://www.kristallikov.net/page40.html). Готування клею здійснюють шляхом поступового введення в просіяний пісок цементу до повного рівномірного перемішування, що досягається шляхом застосування вібраційних або гвинтових змішувачів. Після змішування, утворена цементна суміш змішується поступово з водою до утворення рівномірної консистенції. Плинність утвореної суміші повинна забезпечувати оптимальне утримання плитки на поверхні до моменту її застигання. Недоліком відомого складу є те, що клей, має недостатні адгезійні властивості і схильний до створення тріщин в процесі впливу температур різного значення, вологості і механічних навантажень. Клей не забезпечує високу механічну міцність кріплення еластичних і пружних елементів. Істотним недоліком є те, що незалежно від співвідношення піску і цементу, клей характеризується значним строком схоплювання. Це ускладнює кріплення таких пружних елементів як армуюча сітка або термоізоляційні пластини, тому що вимагає додаткових фіксуючих елементів, застосування яких дозволяє удержати елемент до моменту схоплювання клею. Застосування клею не забезпечує фіксацію елементів на значний період часу і вимагає виконання ремонтно-будівельних робіт після відшаровування конструкційних елементів. При позапланових ремонтах ці витрати збільшуються за рахунок того, що відшарування конструкційних елементів відбувається локально, збільшуючи витрати на підготовку і реставрацію. Суміш цементу і піску утворює при недостатньо рівномірному змішуванні мікропористий матеріал, що убирає вологу, що приводить до руйнування клейового шару при негативних температурах. Задачею корисної моделі є вдосконалення клею за рахунок додатково введення в його склад регламентованої кількості ефіру целюлози і редиспергуючого порошку, які змішуються рівномірно в обсязі клейового складу. Технічний результат, що досягається при реалізації клею, забезпечується за рахунок того, що збільшується його адгезійні властивості, його пластичність при формуванні на поверхні і на самій лицювальній плитці. Заявлений клей може застосовуватися у всьому діапазоні температури навколишнього середовища, включаючи значні негативні температури. Клей має значні міцносні параметри, що забезпечує його універсальність і застосування при широкому спектрі ремонтно-будівельних робіт. Використання клею мінімізує матеріальні і трудові витрати при кріпленні армуючих сіток різної ваги, а також теплоізоляційних плит. Клей забезпечує кріплення конструкційних матеріалів на значний період часу при експлуатації в умовах значних знакозмінних навантажень, а також коливання вологості і температури. Клей може бути використаний при широкому діапазоні температурних градієнтів, динамічних і статичних навантажень, а також різного ступеня вологості. Застосування клею дозволяє забезпечити високу рентабельність його виробництва, а також низькі витрати при будівельних роботах, пов'язаних із кріпленням конструкційних будівельних елементів на площинах будь-якої просторової орієнтації без застосування механічних засобів фіксації. Поставлена задача вирішується за рахунок того, що конструкційний клей містить суміш піску і цементу. Відповідно до корисної моделі, клей додатково містить ефір целюлози і редиспергуючий порошок при наступному співвідношенні інгредієнтів, мас. %: 1 UA 68966 U 5 10 15 20 25 30 35 40 45 50 ефір целюлози 0,2 редиспергуючий порошок 3,0 цемент 25 пісок решта. Корисна модель реалізується в такий спосіб. Відповідно до вирішення поставленої задачі, клей повинен забезпечувати приклеювання конструкційних матеріалів у вигляді армуючої або штукатурної сітки, термоізоляційних матеріалів у вигляді пружних-податливих пластин, виконаних з мінеральної вати або пінопласту на підготовлену площину попередньо знежирених і позбавлену значних нерівностей. Основним наповнювачем клею є річковий просіяний і сухий пісок, позбавлений великих фракцій і грудок. Пісок не повинен містити глинистих домішок. Кількість піску визначається як залишкове після внесення всіх основних інгредієнтів. У цілому клейова суміш являє собою комплекс - суміш, у якій інгредієнти розподілені в такий спосіб, при наступному співвідношенні, інгредієнтів (мас. %): ефір целюлози 0,2 редиспергуючий порошок 3,0 цемент 25 пісок решта. У підготовлений пісок вводять цемент, наприклад, портландцемент, марка якого повинна бути не менше 400, а кількість 25 мас %. від загального об'єму суміші. Після рівномірного змішування піску і цементу в суміш уводять ефір целюлози в кількості 0,2 мас. % від загальної кількості суміші. Ефір целюлози дозволяє одержати клей для приклеювання плиток з мінеральної речовини з необхідними для споживача властивостями. Завдяки ефіру целюлози забезпечується легкість перемішування готової до застосування суміші без утворення грудок. Це дуже важливо в тому випадку, коли суміш готуватися безпосередньо для застосування без засобів механізації. Ефект легкості перемішування досягається за рахунок того, що ефір целюлози має мастильні властивості, чим зменшує тертя між окремими мінеральними частками. Цей ефект дозволяє знизити витрати часу на готування суміші. Ефір целюлози збільшує строк придатності клейового складу, збільшуючи його життєздатність і продовжують робочий ресурс. Крім того, цей компонент забезпечує високу швидкість і рівність намазування клею. Вміст води в клеї впливає на час схоплювання, що визначає розмір площі, що може бути намазана клеєм за один раз. Ефіри целюлози збільшують кількість води в клеї, зменшуючи до мінімуму кількість води, що усмоктується підкладкою і плиткою. Адгезійна здатність впливає як на легкість наклейки керамічних плиток, так і на остаточний результат. Шляхом забезпечення відповідної густоти суміші ефір целюлози підвищує адгезійну здатність навіть при високому співвідношенні між водою і твердими частками, забезпечуючи більше гарний результат і запобігаючи утворенню патьоків. Ефір целюлози запобігає зміщенню плитки до моменту схоплювання складу. Це дає можливість укладати плитку зверху вниз, знижуючи її витрату і витрати на внутрішні будівельні роботи. Після внесення ефіру целюлози в суміш вносять редиспергуючий порошок (РП), наприклад, потрійного співполімеру етилену, вінілаурата і вінілхлориду або співполімерів вінілацетату і етилену. Редиспергуючий порошок вносять у кількості 3,0 мас. % від загальної кількості суміші. Використання полімерів (РП) забезпечує поліпшення міцності на розтягання і стиск. У процесі схоплювання розчину полімер заповнює капіляри, перешкоджаючи проникненню рідини в шар розчину. Полімерна плівка, що утворюється між компонентами розчину, зміцнює зв'язку між ними і знижує коефіцієнт стирання. Матеріали, що входять до складу РП, зменшують внутрішні руйнування шару розчину під час перепадів температур. Ця речовина застосовується як додатковий в'яжучий і гідрофобний засіб. РП поліпшує адгезію, міцність на вигин, здатність до деформації, зносостійкість. У лужному середовищі за рахунок особливого складу і способу виробництва смоли досягається сильний і стійкий гідрофобний ефект, а водопоглинення значно знижується. При додаванні достатньої кількості РП будівельні матеріали здобувають гарну здатність до деформації, у тому числі і при низьких температурах. Властивість РП надає клеям на основі цементного в'яжучого гарну адгезію. У силу яскраво вираженої гідрофобності зменшується руйнування шару клею під дією атмосферних опадів і низьких температур. 2 UA 68966 U 5 10 15 20 25 30 35 40 45 50 Після змішування усіх компонентів, клей приводять у робочий стан додаванням у суміш води. Кількість води визначають у залежності умов закріплювання плитки, її ваги та розмірів. Дослідження проводили при різних співвідношеннях інгредієнтів клейового складу для приклеювання лицювальних плиток, виконаних із природного або штучного каменю плиток. Дослідження конструкційного клею (реєстраційний індекс SK-T), дозволили визначити оптимальний склад, що має високі експлуатаційні якості при приклеюванні армуючої сітки, а також теплоізоляційних панелей, виконаних з пінопласту або пресованої скловати. Оптимальною була суміш при наступному співвідношенні інгредієнтів (мас. %): ефір целюлози 0,2 редиспергуючий порошок 3,0 цемент 25 пісок решта. Дослідження показали, що клейова суміш при максимальному і мінімальному співвідношенні інгредієнтів забезпечує високу якість незалежно від температурного градієнта навколишнього середовища і її вологості. Клей показав високу ефективність при випробуванні які проходили усередині і зовні будинку при виконанні робіт із кріплення конструкційних матеріалів - теплоізоляційних плит з мінеральної вати і пінопласту, а також армуючої штукатурної сітки. Дослідження показали, клей має високу механічну міцність при швидкості схоплювання складових від 2 до 4 годин. Клей не дає усадки і дозволяє працювати при знижених температурах, а також в умовах високої вологості. У цілому застосування клею відповідає пропонованим вимогам, до яких відносяться: здатність утримувати конструкційні елементи, виконані з пористого або пружно-податливого матеріалу, а також армуючих сіток; використання при підвищених і знижених температурах; використання при підвищеній вологості. Дослідження показали, що оптимальною кількістю (мас. %) цементу, застосовуваному при виготовленні клейового складу, є величина - 25 %. Кількість цементу менше 25 % не забезпечує достатньої міцності з'єднання плитки з поверхнею. Збільшення кількості цементу приводить до його зайвої перевитрати, а також збільшенню напруг, що розтягують, у клейовому шарі. Це приводить до можливого зниження міцності кріплення плитки або її відшаровувань у плині деякого періоду часу. Дозована кількість ефіру целюлози (мас. %), що дорівнює 0,2, обґрунтовано тим, що при зменшенні його кількості зменшується адгезійна здатність клею, а також легкість перемішування готової суміші, зменшується строк придатності клейового складу, зменшується робочий ресурс, зменшується продуктивність при приклеюванні конструкційних матеріалів. При збільшенні кількості ефіру целюлози не збільшується адгезійна здатність клейового складу, збільшуються витрати на виготовлення клейової суміші і відповідно, собівартість будівельних робіт. Істотних змін у якісних показниках, що характеризують цей тип клею, при збільшенні ефіру целюлози не встановлено. Діапазон застосування редиспергуючого порошку (РП) (мас. %) становить 3,0. Стосовно до цього типу клею при зменшенні кількості цього порошку менше 3,0 зменшується зчеплення конструкційних елементів до поверхні, приводить до зниження морозостійкості фіксуючого шару і відповідно до відшаровування конструкційних елементів при коливаннях температури навколишнього середовища. Збільшення кількості РП, що обумовлено в заявленому діапазоні, не приводить до змін експлуатаційних показників клею. Збільшення кількості РП приводить до зайвих витрат на готування суміші і відповідно збільшенню собівартості ремонтно-будівельних робіт. Дослідно-промислові випробування заявленого клейового складу показали його високі експлуатаційні показники. Використання клею дозволяє закріплювати плитку, як на горизонтальній, так і на вертикальній площині як усередині, так і ззовні приміщень. Склад дозволяє кріпити плитку значної ваги і розміру на тривалий період часу без ризику відшаровування при зміні широкого діапазону температури і вологості під впливом кліматичних умов. 3 UA 68966 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Конструкційний клей, що містить суміш піску і цементу, який відрізняється тим, що клей додатково містить ефір целюлози і редиспергуючий порошок при наступному співвідношенні інгредієнтів, мас. %: ефір целюлози 0,2 редиспергуючий порошок 3,0 цемент 25 пісок решта. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
