Захисний пристрій

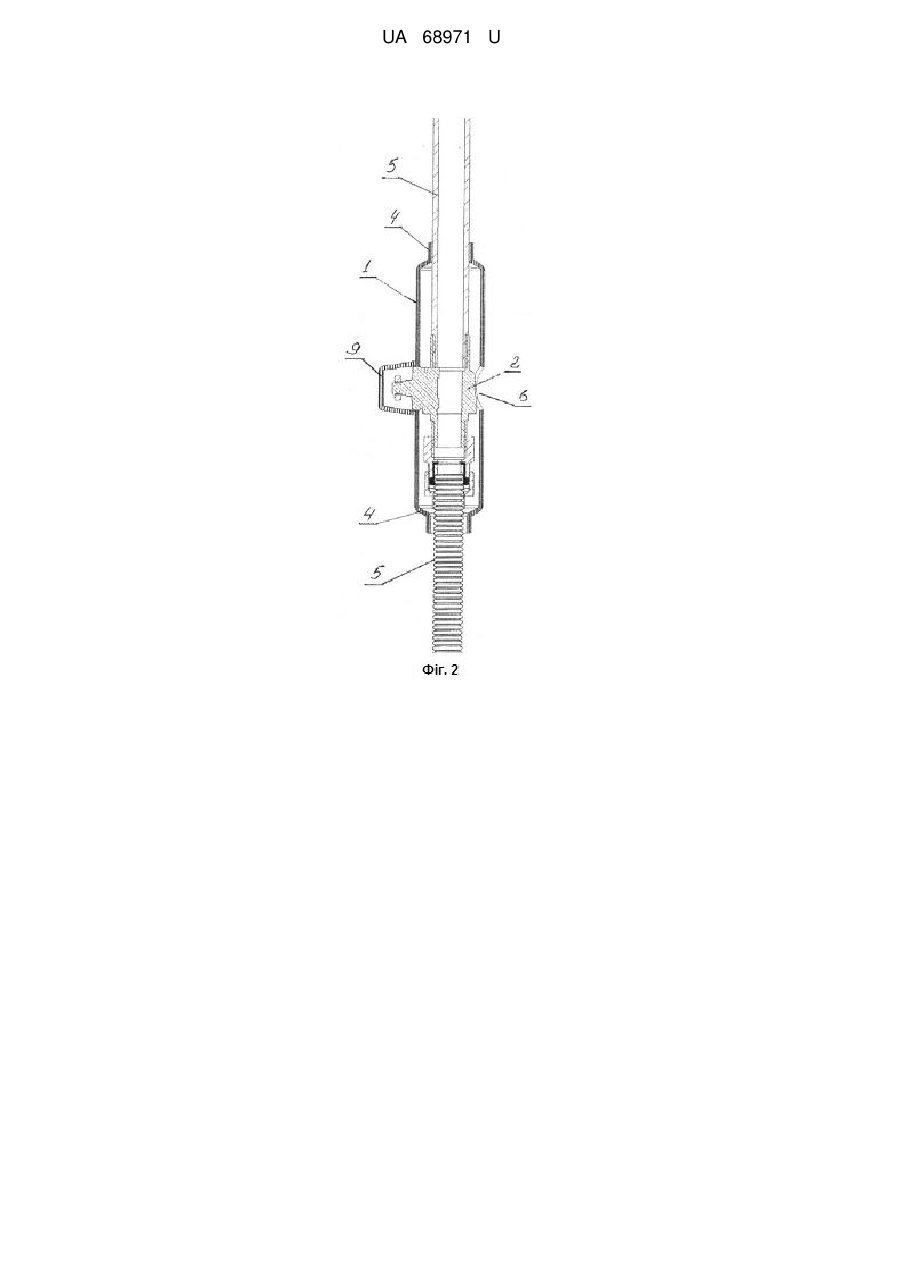

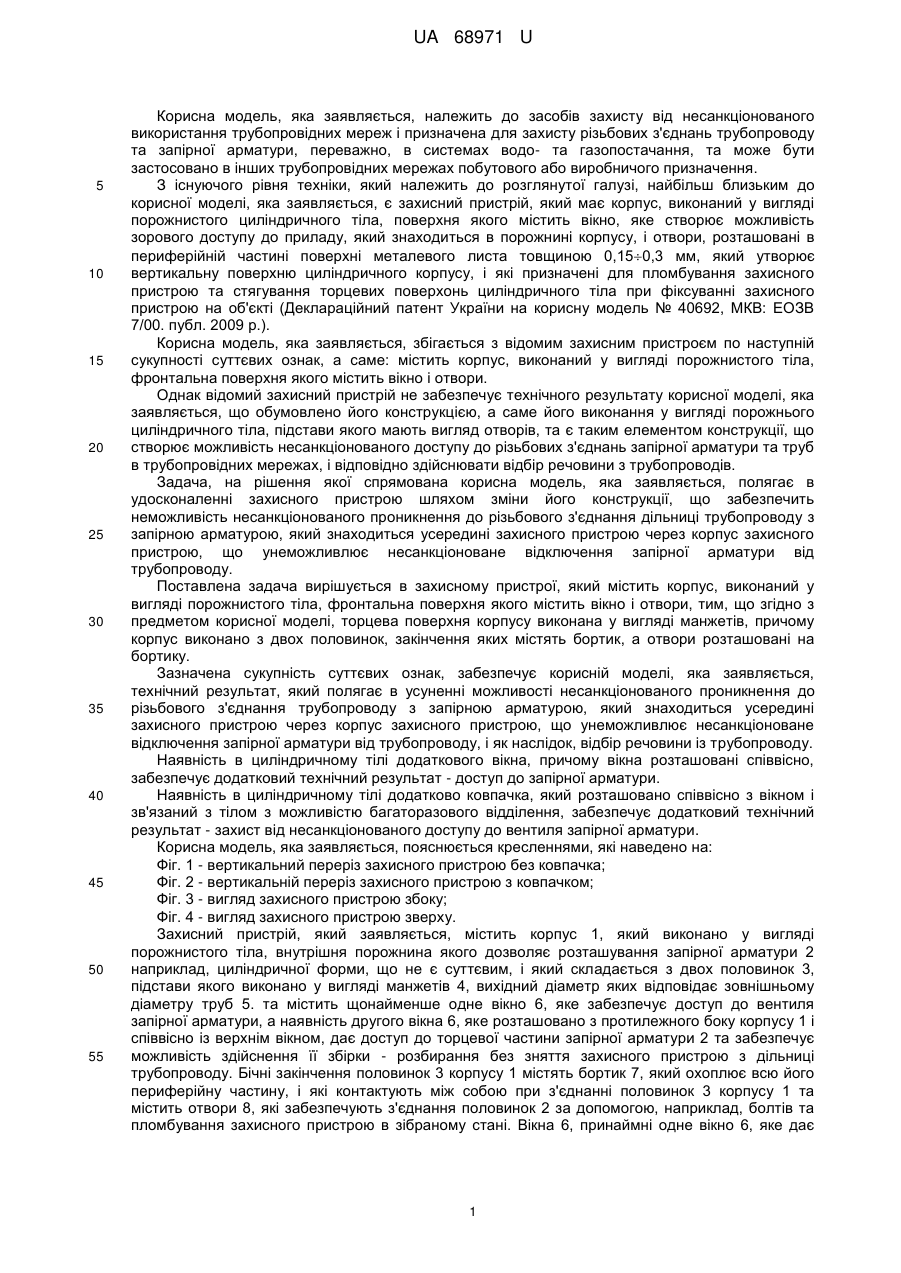

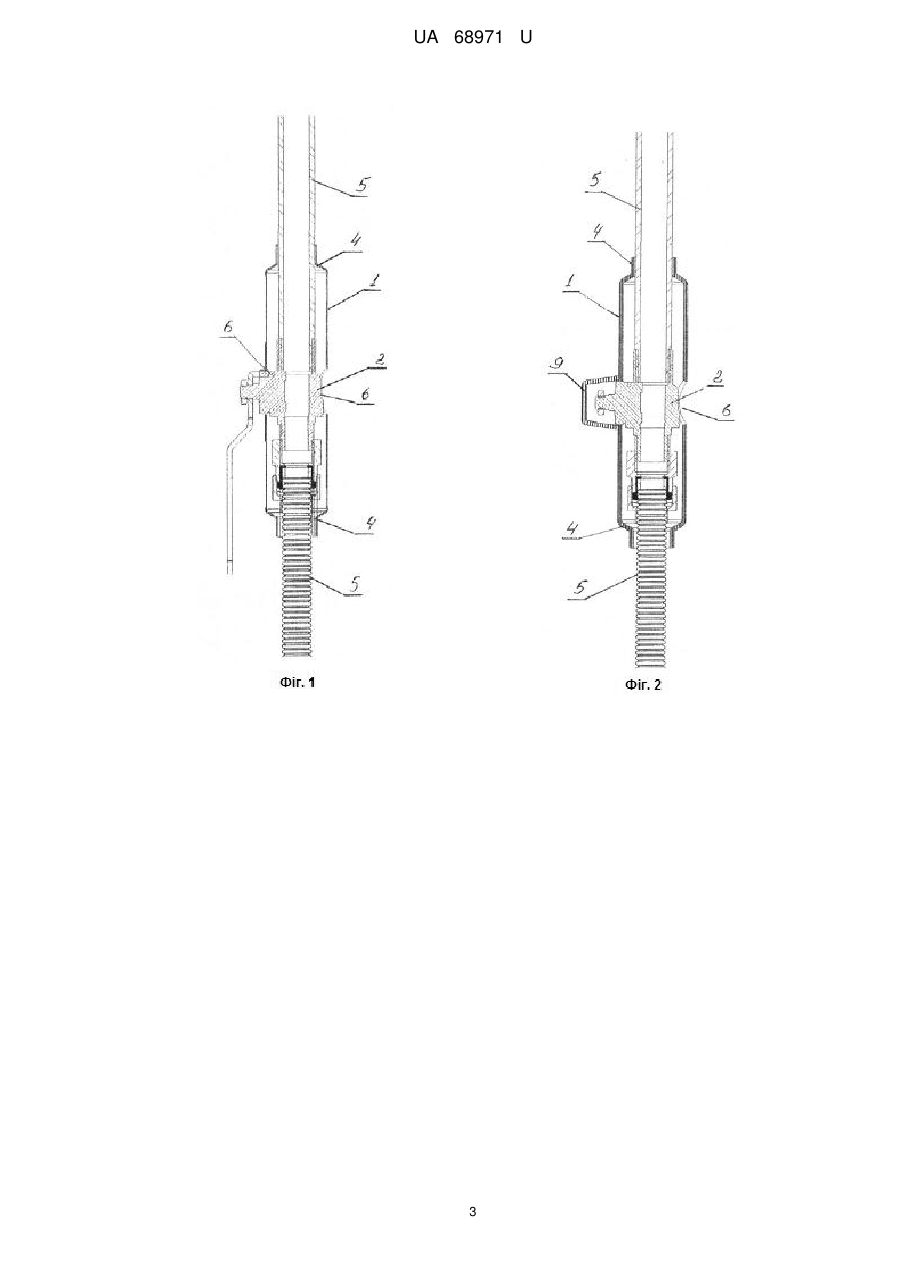

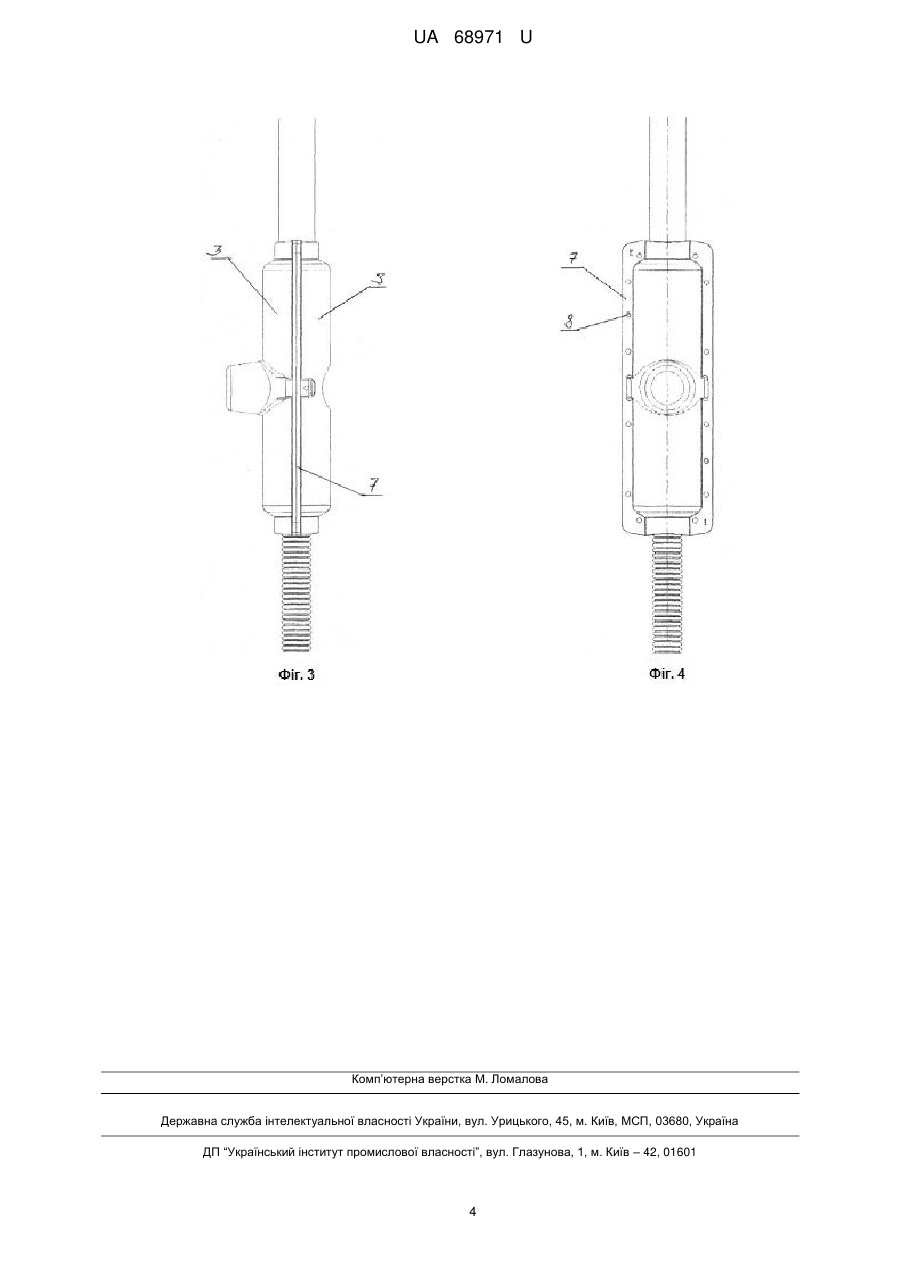

Реферат: Захисний пристрій містить корпус, який виконано у вигляді порожнистого циліндричного тіла, поверхня якого містить вікно і отвори. Підстави циліндра виконано у вигляді манжетів, причому тіло виконано з двох половинок, закінчення яких містять бортик, а отвори розташовані на бортику. UA 68971 U (54) ЗАХИСНИЙ ПРИСТРІЙ UA 68971 U UA 68971 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, яка заявляється, належить до засобів захисту від несанкціонованого використання трубопровідних мереж і призначена для захисту різьбових з'єднань трубопроводу та запірної арматури, переважно, в системах водо- та газопостачання, та може бути застосовано в інших трубопровідних мережах побутового або виробничого призначення. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким до корисної моделі, яка заявляється, є захисний пристрій, який має корпус, виконаний у вигляді порожнистого циліндричного тіла, поверхня якого містить вікно, яке створює можливість зорового доступу до приладу, який знаходиться в порожнині корпусу, і отвори, розташовані в периферійній частині поверхні металевого листа товщиною 0,150,3 мм, який утворює вертикальну поверхню циліндричного корпусу, і які призначені для пломбування захисного пристрою та стягування торцевих поверхонь циліндричного тіла при фіксуванні захисного пристрою на об'єкті (Деклараційний патент України на корисну модель № 40692, МКВ: ЕОЗВ 7/00. публ. 2009 p.). Корисна модель, яка заявляється, збігається з відомим захисним пристроєм по наступній сукупності суттєвих ознак, а саме: містить корпус, виконаний у вигляді порожнистого тіла, фронтальна поверхня якого містить вікно і отвори. Однак відомий захисний пристрій не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено його конструкцією, а саме його виконання у вигляді порожнього циліндричного тіла, підстави якого мають вигляд отворів, та є таким елементом конструкції, що створює можливість несанкціонованого доступу до різьбових з'єднань запірної арматури та труб в трубопровідних мережах, і відповідно здійснювати відбір речовини з трубопроводів. Задача, на рішення якої спрямована корисна модель, яка заявляється, полягає в удосконаленні захисного пристрою шляхом зміни його конструкції, що забезпечить неможливість несанкціонованого проникнення до різьбового з'єднання дільниці трубопроводу з запірною арматурою, який знаходиться усередині захисного пристрою через корпус захисного пристрою, що унеможливлює несанкціоноване відключення запірної арматури від трубопроводу. Поставлена задача вирішується в захисному пристрої, який містить корпус, виконаний у вигляді порожнистого тіла, фронтальна поверхня якого містить вікно і отвори, тим, що згідно з предметом корисної моделі, торцева поверхня корпусу виконана у вигляді манжетів, причому корпус виконано з двох половинок, закінчення яких містять бортик, а отвори розташовані на бортику. Зазначена сукупність суттєвих ознак, забезпечує корисній моделі, яка заявляється, технічний результат, який полягає в усуненні можливості несанкціонованого проникнення до різьбового з'єднання трубопроводу з запірною арматурою, який знаходиться усередині захисного пристрою через корпус захисного пристрою, що унеможливлює несанкціоноване відключення запірної арматури від трубопроводу, і як наслідок, відбір речовини із трубопроводу. Наявність в циліндричному тілі додаткового вікна, причому вікна розташовані співвісно, забезпечує додатковий технічний результат - доступ до запірної арматури. Наявність в циліндричному тілі додатково ковпачка, який розташовано співвісно з вікном і зв'язаний з тілом з можливістю багаторазового відділення, забезпечує додатковий технічний результат - захист від несанкціонованого доступу до вентиля запірної арматури. Корисна модель, яка заявляється, пояснюється кресленнями, які наведено на: Фіг. 1 - вертикальний переріз захисного пристрою без ковпачка; Фіг. 2 - вертикальній переріз захисного пристрою з ковпачком; Фіг. 3 - вигляд захисного пристрою збоку; Фіг. 4 - вигляд захисного пристрою зверху. Захисний пристрій, який заявляється, містить корпус 1, який виконано у вигляді порожнистого тіла, внутрішня порожнина якого дозволяє розташування запірної арматури 2 наприклад, циліндричної форми, що не є суттєвим, і який складається з двох половинок 3, підстави якого виконано у вигляді манжетів 4, вихідний діаметр яких відповідає зовнішньому діаметру труб 5. та містить щонайменше одне вікно 6, яке забезпечує доступ до вентиля запірної арматури, а наявність другого вікна 6, яке розташовано з протилежного боку корпусу 1 і співвісно із верхнім вікном, дає доступ до торцевої частини запірної арматури 2 та забезпечує можливість здійснення її збірки - розбирання без зняття захисного пристрою з дільниці трубопроводу. Бічні закінчення половинок 3 корпусу 1 містять бортик 7, який охоплює всю його периферійну частину, і які контактують між собою при з'єднанні половинок 3 корпусу 1 та містить отвори 8, які забезпечують з'єднання половинок 2 за допомогою, наприклад, болтів та пломбування захисного пристрою в зібраному стані. Вікна 6, принаймні одне вікно 6, яке дає 1 UA 68971 U 5 10 15 доступ до вентиля запірної арматури 2, може містить ковпачок 9, який жорстко зв'язаний з корпусом 1 з можливістю багаторазового з'єднання - роз'єднання із корпусом. Запропонований захисний пристрій використовують наступним чином. На дільницю трубопровідної мережі, яка містить запірну арматуру 2, з'єднану із різьбовим з'єднанням із трубою 5, накладають половинки 3 корпусу 1, і після їх фіксації, наприклад, за допомогою болтів (на кресленнях не позначено) які розташовують в отворах 8 на бортиках 7, збирають корпус 1. Завдяки тому, що торцеві поверхні виконано у вигляді манжетів 4, внутрішній діаметр якого забезпечує його щільне прилягання до зовнішньої поверхні труби 5, забезпечує цим неможливість доступу до різьбового з'єднання труби 5 і запірної арматури. Зняття захисного пристрою здійснюють у зворотному порядку. В разі необхідності блокування вентиля запірної арматури 2, попередньо знімають вентиль, а в половинку 3 корпусу 1, яка розміщується над запірною арматурою 2, і з боку її внутрішньої поверхні вставляють ковпачок 9, який фіксується за допомогою, наприклад, бортика (на кресленнях не позначенню). Після цього збирають корпус 1 захисного пристрою, як зазначено вище. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Захисний пристрій, що містить корпус, який виконано у вигляді порожнистого циліндричного тіла, поверхня якого містить вікно і отвори, який відрізняється тим, що підстави циліндра виконано у вигляді манжетів, причому тіло виконано з двох половинок, закінчення яких містять бортик, а отвори розташовані на бортику. 2. Захисний пристрій за п. 1, який відрізняється тим, що циліндричне тіло містить додаткове вікно, причому вікна розташовані співвісно. 3. Захисний пристрій за п. 1, який відрізняється тим, що циліндричне тіло додатково містить ковпачок, розташований співвісно з вікном, і зв'язаний з тілом з можливістю багаторазового відділення. 2 UA 68971 U 3 UA 68971 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
