Будівельний модуль або блок із системою закладних з’єднувачів

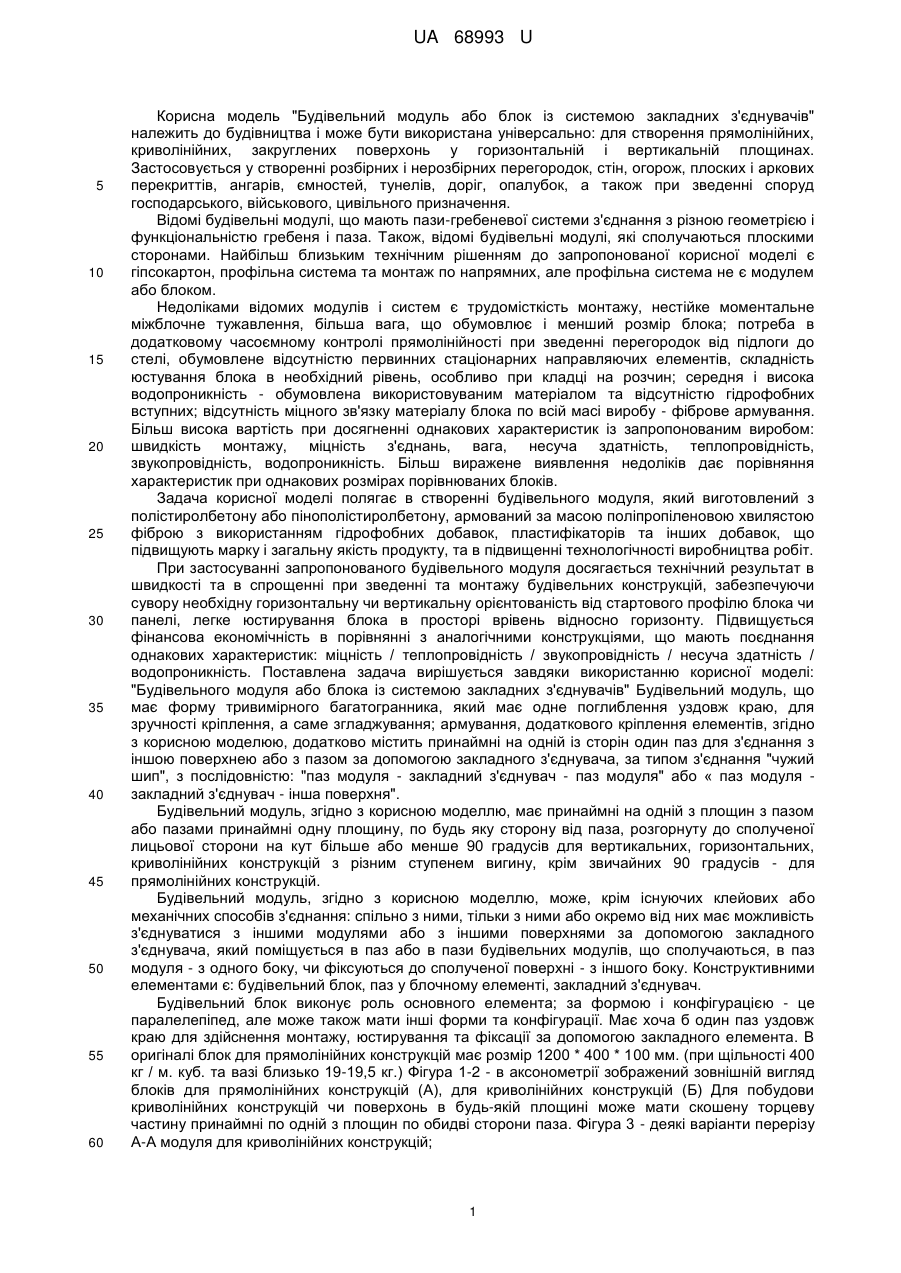

Реферат: UA 68993 U UA 68993 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель "Будівельний модуль або блок із системою закладних з'єднувачів" належить до будівництва і може бути використана універсально: для створення прямолінійних, криволінійних, закруглених поверхонь у горизонтальній і вертикальній площинах. Застосовується у створенні розбірних і нерозбірних перегородок, стін, огорож, плоских і аркових перекриттів, ангарів, ємностей, тунелів, доріг, опалубок, а також при зведенні споруд господарського, військового, цивільного призначення. Відомі будівельні модулі, що мають пази-гребеневої системи з'єднання з різною геометрією і функціональністю гребеня і паза. Також, відомі будівельні модулі, які сполучаються плоскими сторонами. Найбільш близьким технічним рішенням до запропонованої корисної моделі є гіпсокартон, профільна система та монтаж по напрямних, але профільна система не є модулем або блоком. Недоліками відомих модулів і систем є трудомісткість монтажу, нестійке моментальне міжблочне тужавлення, більша вага, що обумовлює і менший розмір блока; потреба в додатковому часоємному контролі прямолінійності при зведенні перегородок від підлоги до стелі, обумовлене відсутністю первинних стаціонарних направляючих елементів, складність юстування блока в необхідний рівень, особливо при кладці на розчин; середня і висока водопроникність - обумовлена використовуваним матеріалом та відсутністю гідрофобних вступних; відсутність міцного зв'язку матеріалу блока по всій масі виробу - фіброве армування. Більш висока вартість при досягненні однакових характеристик із запропонованим виробом: швидкість монтажу, міцність з'єднань, вага, несуча здатність, теплопровідність, звукопровідність, водопроникність. Більш виражене виявлення недоліків дає порівняння характеристик при однакових розмірах порівнюваних блоків. Задача корисної моделі полягає в створенні будівельного модуля, який виготовлений з полістиролбетону або пінополістиролбетону, армований за масою поліпропіленовою хвилястою фіброю з використанням гідрофобних добавок, пластифікаторів та інших добавок, що підвищують марку і загальну якість продукту, та в підвищенні технологічності виробництва робіт. При застосуванні запропонованого будівельного модуля досягається технічний результат в швидкості та в спрощенні при зведенні та монтажу будівельних конструкцій, забезпечуючи сувору необхідну горизонтальну чи вертикальну орієнтованість від стартового профілю блока чи панелі, легке юстирування блока в просторі врівень відносно горизонту. Підвищується фінансова економічність в порівнянні з аналогічними конструкціями, що мають поєднання однакових характеристик: міцність / теплопровідність / звукопровідність / несуча здатність / водопроникність. Поставлена задача вирішується завдяки використанню корисної моделі: "Будівельного модуля або блока із системою закладних з'єднувачів" Будівельний модуль, що має форму тривимірного багатогранника, який має одне поглиблення уздовж краю, для зручності кріплення, а саме згладжування; армування, додаткового кріплення елементів, згідно з корисною моделюю, додатково містить принаймні на одній із сторін один паз для з'єднання з іншою поверхнею або з пазом за допомогою закладного з'єднувача, за типом з'єднання "чужий шип", з послідовністю: "паз модуля - закладний з'єднувач - паз модуля" або « паз модуля закладний з'єднувач - інша поверхня". Будівельний модуль, згідно з корисною моделлю, має принаймні на одній з площин з пазом або пазами принаймні одну площину, по будь яку сторону від паза, розгорнуту до сполученої лицьової сторони на кут більше або менше 90 градусів для вертикальних, горизонтальних, криволінійних конструкцій з різним ступенем вигину, крім звичайних 90 градусів - для прямолінійних конструкцій. Будівельний модуль, згідно з корисною моделлю, може, крім існуючих клейових або механічних способів з'єднання: спільно з ними, тільки з ними або окремо від них має можливість з'єднуватися з іншими модулями або з іншими поверхнями за допомогою закладного з'єднувача, який поміщується в паз або в пази будівельних модулів, що сполучаються, в паз модуля - з одного боку, чи фіксуються до сполученої поверхні - з іншого боку. Конструктивними елементами є: будівельний блок, паз у блочному елементі, закладний з'єднувач. Будівельний блок виконує роль основного елемента; за формою і конфігурацією - це паралелепіпед, але може також мати інші форми та конфігурації. Має хоча б один паз уздовж краю для здійснення монтажу, юстирування та фіксації за допомогою закладного елемента. В оригіналі блок для прямолінійних конструкцій має розмір 1200 * 400 * 100 мм. (при щільності 400 кг / м. куб. та вазі близько 19-19,5 кг.) Фігура 1-2 - в аксонометрії зображений зовнішній вигляд блоків для прямолінійних конструкцій (А), для криволінійних конструкцій (Б) Для побудови криволінійних конструкцій чи поверхонь в будь-якій площині може мати скошену торцеву частину принаймні по одній з площин по обидві сторони паза. Фігура 3 - деякі варіанти перерізу А-А модуля для криволінійних конструкцій; 1 UA 68993 U 5 10 15 20 25 30 35 40 45 50 55 60 В оригіналі блок для криволінійних конструкцій має розмір 1500 * 200 * 100 мм, з подовжнім пазом по сторонах - 100 мм. Будівельний блок може бути виготовлений з полістиролбетону, пінополістиролбетону або інших матеріалів і наповнювачів, з додаванням по масі сполучних волокон, зокрема поліпропіленової хвилястої фібри, гідрофобних добавок, пластифікатора, інших добавок, в обсягах і пропорціях відповідають вимогам і стандартам, для отримання консистенції, необхідної для втілення поставленої задачі. В оригіналі - полістиролбетон зі єднальними волокнами хвилястої поліпропіленової фібри за масою, відповідними гідрофобними та іншими добавками, відповідно до необхідного конструктивного завдання. Паз - що знаходиться в будівельному блоці, несе функцію здійснення сполучення блоків між собою або з іншими поверхнями чи конструкціями, за допомогою закладного з'єднувача за формою і конфігурацією може бути будь-якої необхідної форми, глибини, розташування і їх конфігурації для здійснення способу з'єднання за принципом "чужий шип". В оригіналі поздовжній паз строго по центральній осі торцевої площині чи площин блока, глибиною 5 см., і шириною 0,6-3 мм. в залежності від використаного закладного елемента і призначення конструкції. Закладний з'єднувач - елемент, що дозволяє об'єднувати модуль з іншим модулем або іншими поверхнями, що підлягають сполученню для необхідного результату. Має універсальні конфігурації для вирішення поставленої задачі. Поверхня закладного з'єднувача гладка, перфорована, рельєфна. В оригіналі - прямокутна пластина з оцинкованої сталі, з розмірами 95 * 95 мм. і 95 * 2000 мм. Фігура 4 - деякі конфігурації закладного з'єднувача (вигляд у профіль). Закладний з'єднувач по конфігурації може бути: стрічковий, у вигляді пластини, кутовий, прямий, поворотний, стартовий, фінішний, проміжний, підвісний, упорний, універсальний, зі стопорними елементами і без них, виконаний з оцинкованого заліза, заліза з напиленням і без нього. Може бути виготовлений з будь-якого матеріалу, що відповідає параметрам, відповідно до втілення поставленої задачі для тієї або іншої конструкції. Будівельний блок має паз та за допомогою закладного з'єднувача, вкладеного в цей паз, з'єднується з одним або більше блоками, або іншими елементами (Фігура 5 - загальна схема можливого пристрою і з'єднань прямолінійної стіни, із зазначенням форм ймовірних заставних з'єднувачів (вигляд зверху), згідно з вимогами конструкції, що зводиться, утворюючи вертикальну чи горизонтальну, чи арочну поверхню, переважно такими способами: 1. Будівельні блоки об'єднуються фіксацією ззовні фіксуючим елементом - шурупом, цвяхом, скобою та інше, до закладного з'єднувача - що знаходиться в пазу блоків, способом: тіло блоказаставної з'єднувач-тіло блока. Фігура 6 - Загальна схема зібраної конструкції, з розташуванням блоків, закладних з'єднувачів і зовнішніх фіксуючих елементів (цвяхи, шурупи, скоби та інше). Примітка: закладні елементи, видимі на кресленні, знаходяться всередині, і в реальності видимими залишаються лише "шляпки » фіксуючих елементів, які згодом маскуються будь-яким методом (фронтальний вигляд). 2. Закладний з'єднувач, плюс нанесення клеючого шару між модулями; 3. Фіксація з'єднання методом зворотного стопоріння - для закладного з'єднувача із власним фіксуючим елементом; 4. Безрозчинна кладка - в основному з використанням закладних з'єднувачів типу-смуга, на всю довжину прилеглих пазів (для запобігання наскрізних щілин), з наступною фіксацією ззовні фіксуючим елементом до закладного з'єднувача способом: тіло блока - закладний з'єднувач тіло блока; 5. Комбінацією способів. У будівництві використовується вже відомий і широко використовуваний блок з полістиролбетону або пінополістиролбетону, який відносно легко свердлиться, пробивається шурупами або цвяхами, армований за масою, що знижує крихкість/ламкість блока і підвищує несучі здатності. А система фіксації таких модулів заснована на закладних з'єднувачах - в оригіналі із звичайного металевого оцинкованого профілю і пристрої пазів у зазначених блоках. Таким чином, цей проект простий, і можливий до здійснення як в заводському, так і в самостійному виробництві. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Будівельний модуль, що має форму тривимірного багатогранника, який має одне поглиблення уздовж краю для зручності кріплення, а саме згладжування, армування, додаткового кріплення елементів, який відрізняється тим, що додатково містить принаймні на одній із сторін один паз для з'єднання з іншою поверхнею або з пазом за допомогою закладного 2 UA 68993 U 5 10 з'єднувача, за типом з'єднання "чужий шип", з послідовністю: "паз модуля - закладний з'єднувач - паз модуля" або "паз модуля - закладний з'єднувач - інша поверхня". 2. Будівельний модуль за п. 1, який відрізняється тим, що має принаймні на одній з площин з пазом або пазами принаймні одну площину, по будь яку сторону від паза, розгорнуту до сполученої лицьової сторони на кут більше або менше 90 градусів для вертикальних, горизонтальних, криволінійних конструкцій з різним ступенем вигину, крім звичайних 90 градусів - для прямолінійних конструкцій. 3. Будівельний модуль за п. 1, який відрізняється тим, що додатково до існуючих клейових або механічних способів з'єднання спільно з ними, тільки з ними або окремо від них має можливість з'єднуватися з іншими модулями або з іншими поверхнями за допомогою закладного з'єднувача, який поміщується в паз або в пази будівельних модулів, що сполучаються, в паз модуля - з одного боку, чи фіксуються до сполученої поверхні - з іншого боку. 3 UA 68993 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
