Електродуговий плазмотрон
Формула / Реферат

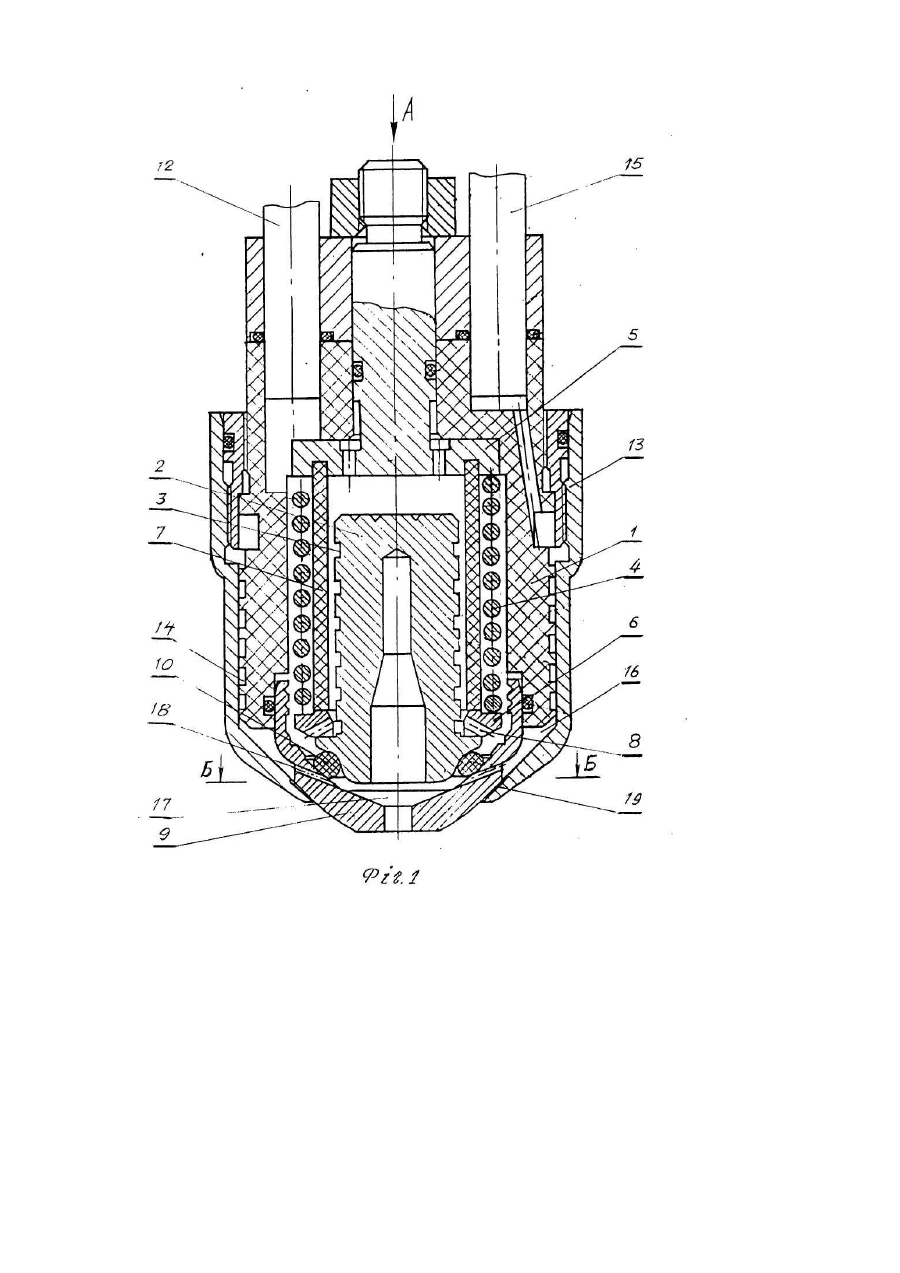

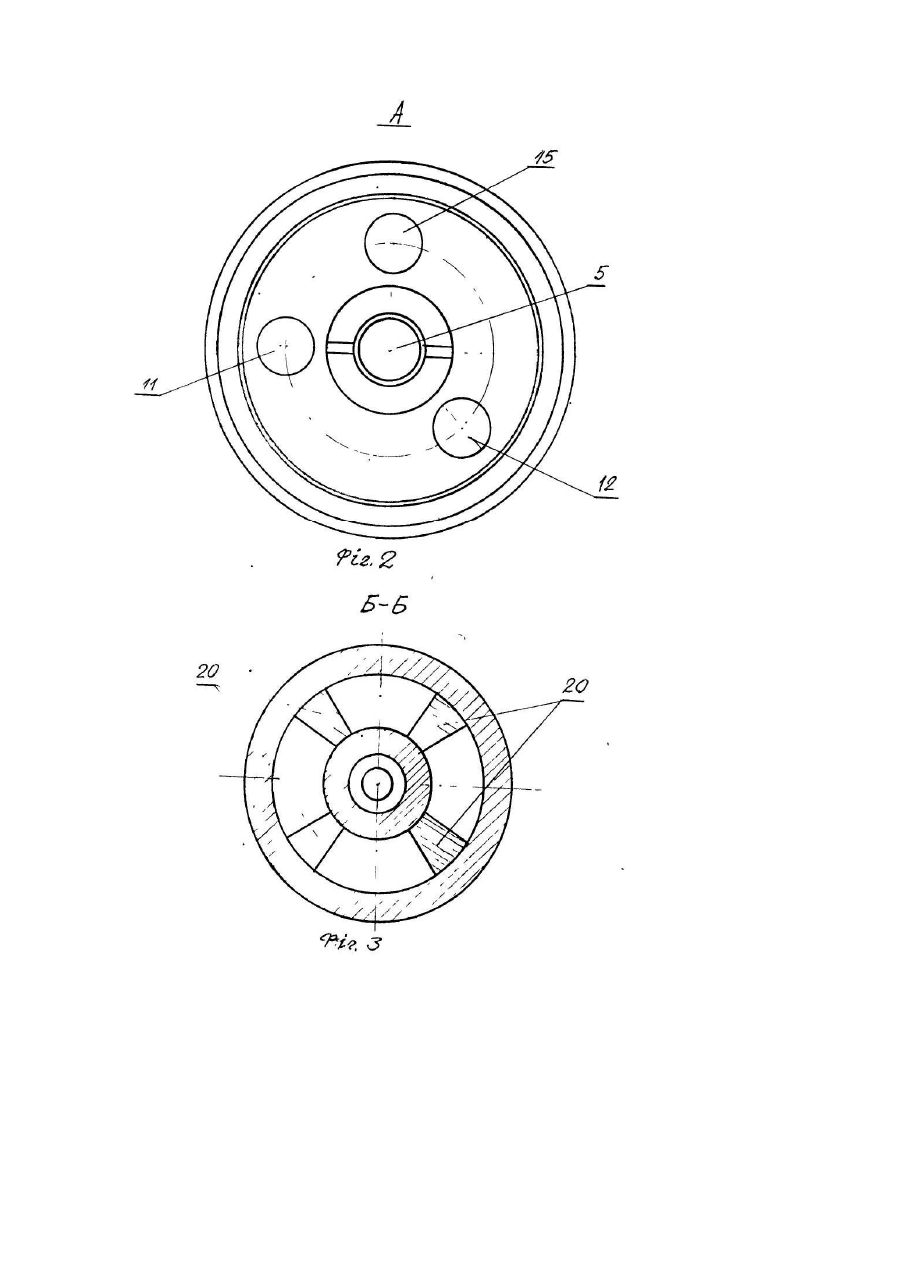

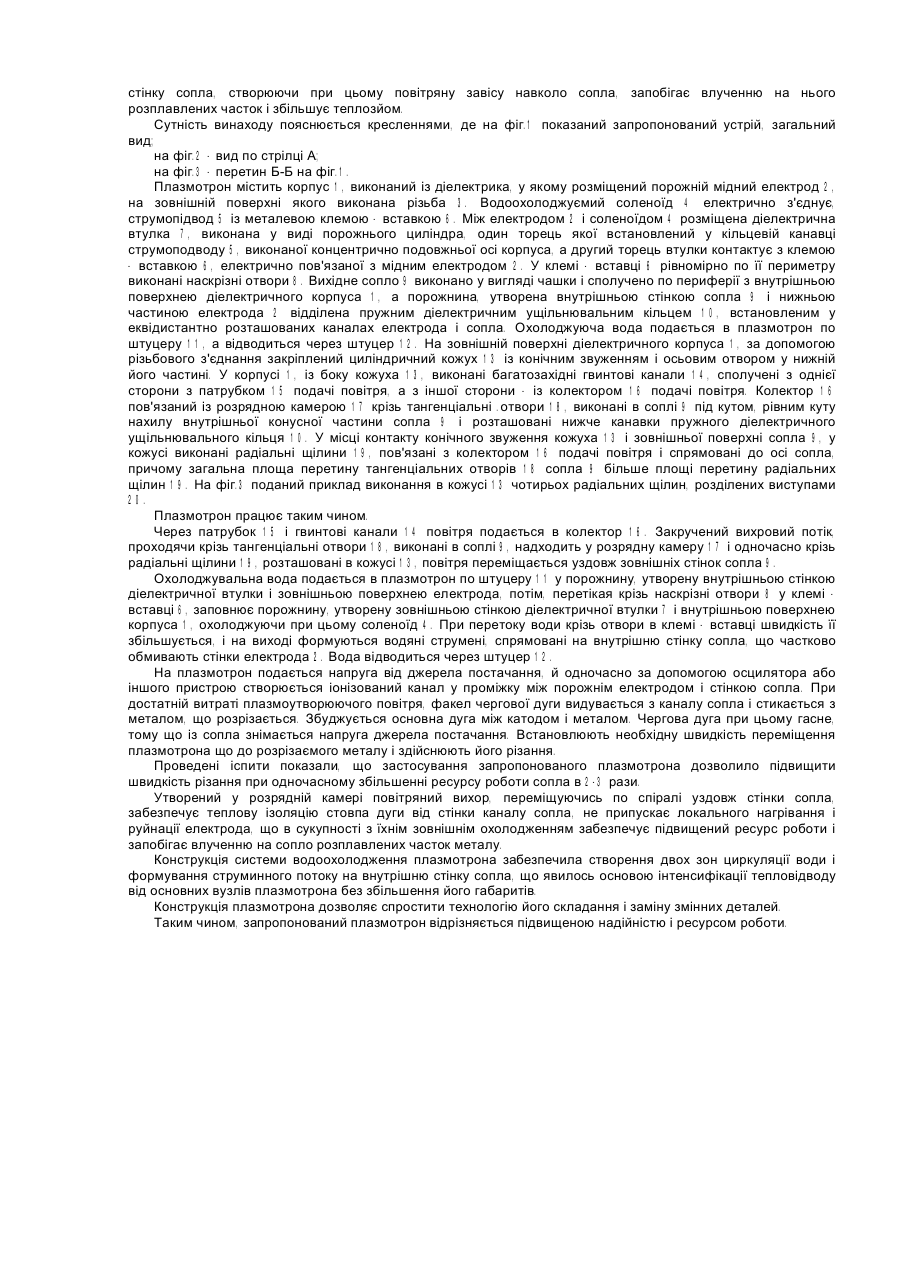

Електродуговий плазмотрон, що містить корпус, виконаний із діелектрика, в якому встановлений порожнистий мідний електрод, на зовнішній поверхні якого виконана різь, водоохолоджувальний соленоїд, з'єднаний із струмопідводом і електродом, і вихідне сопло, який відрізняється тим, що в нижній частині струмопідвода концентрично його осі виконана кільцева канавка, у якій установлена своїм торцем діелектрична втулка, виконана у вигляді порожнистого циліндра, канавка виконана з утворенням порожнини між зовнішньою стінкою втулки і корпусом, у якій розміщений соленоїд, нижній торець втулки контактує з металевою клемою-вставкою, мідний електрод встановлений у внутрішній порожнині діелектричної втулки і контактує своїм кільцевим виступом із клемою-вставкою, у якій виконані наскрізні отвори для протікання води і формування струменів між двома порожнинами, розмежованими діелектричною втулкою, електрод і сопло закріплені в корпусі за допомогою циліндричного кожуха з конічним звуженням і осьовим отвором у нижній його частині, при цьому з боку стінки кожуха в діелектричному корпусі виконані багатозахідні гвинтові канали, сполучені з одного боку з патрубком подачі повітря, а з іншого боку - з колектором подачі повітря, сопло виконане у вигляді чашки і сполучене по периферії з внутрішньою поверхнею діелектричного корпуса, порожнина, утворена внутрішньою стінкою сопла і нижньою конічною частиною електрода, з'єднана з каналом зливу води, відділена пружним діелектричним ущільнювальним кільцем, встановленим у еквідистантно розташованих каналах електрода і сопла, колектор подачі повітря з'єднаний з розрядною камерою через тангенціальні отвори, виконані в соплі під кутом, рівним куту нахилу внутрішньої конусної частини сопла, і розташовані нижче канавки ущільнювального кільця, а між соплом і кожухом, у місці його конічного звуження, виконані радіальні щілини, з'єднані з колектором подачі повітря і спрямовані до осі сопла, причому загальна площа їхнього поперечного перерізу менша від площі поперечного перерізу тангенціальних отворів сопла.
Додаткова інформація
Назва патенту англійськоюArc plasmatron
Автори англійськоюNeklesa Anatolii Tymofiiovych, Neklesa Anatolii Tymofiiovych
Назва патенту російськоюЭлектродуговой плазмотрон
Автори російськоюНеклеса Анатолий Тимофеевич
МПК / Мітки
Мітки: плазмотрон, електродуговий
