Кабель керування вогнестійкий гнучкий

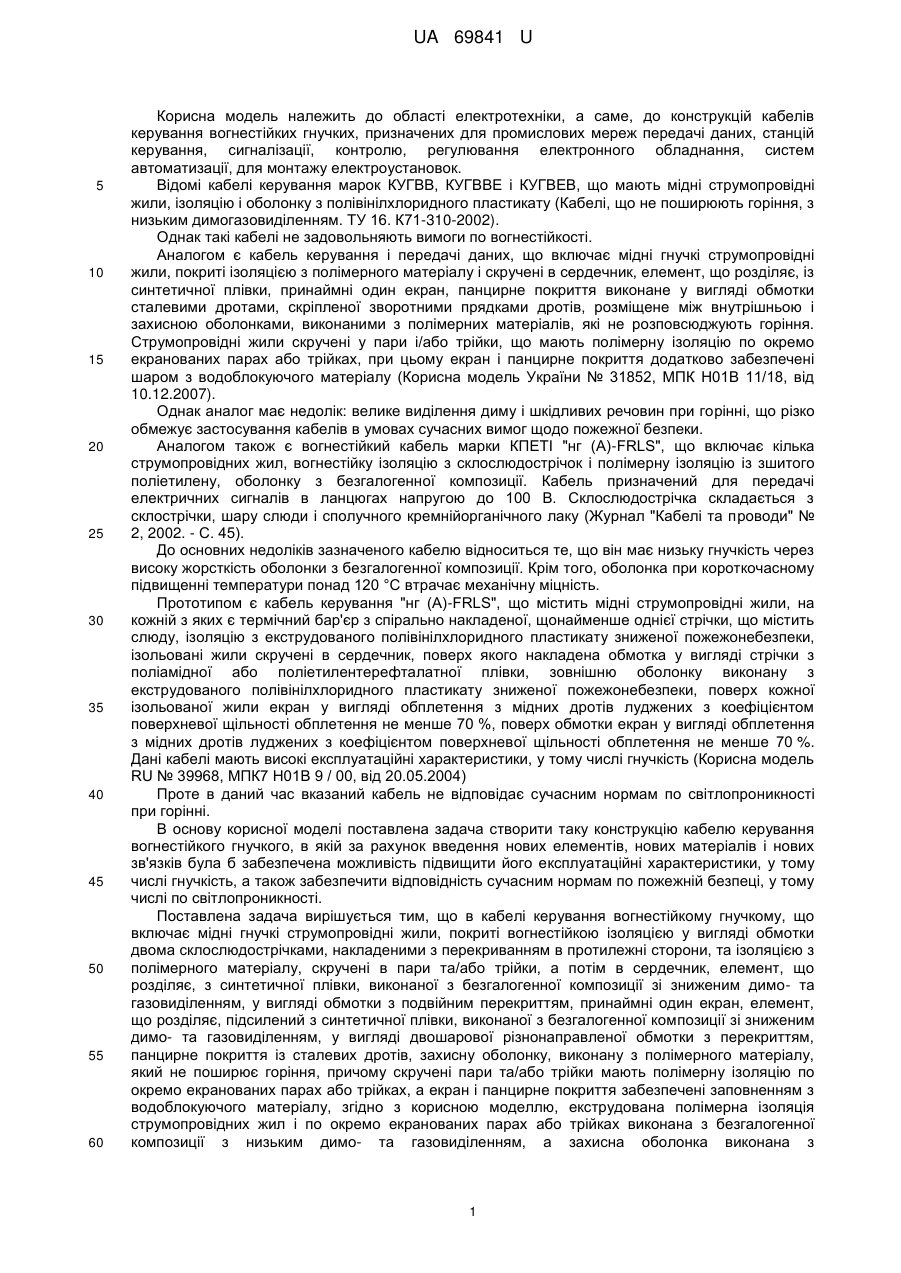

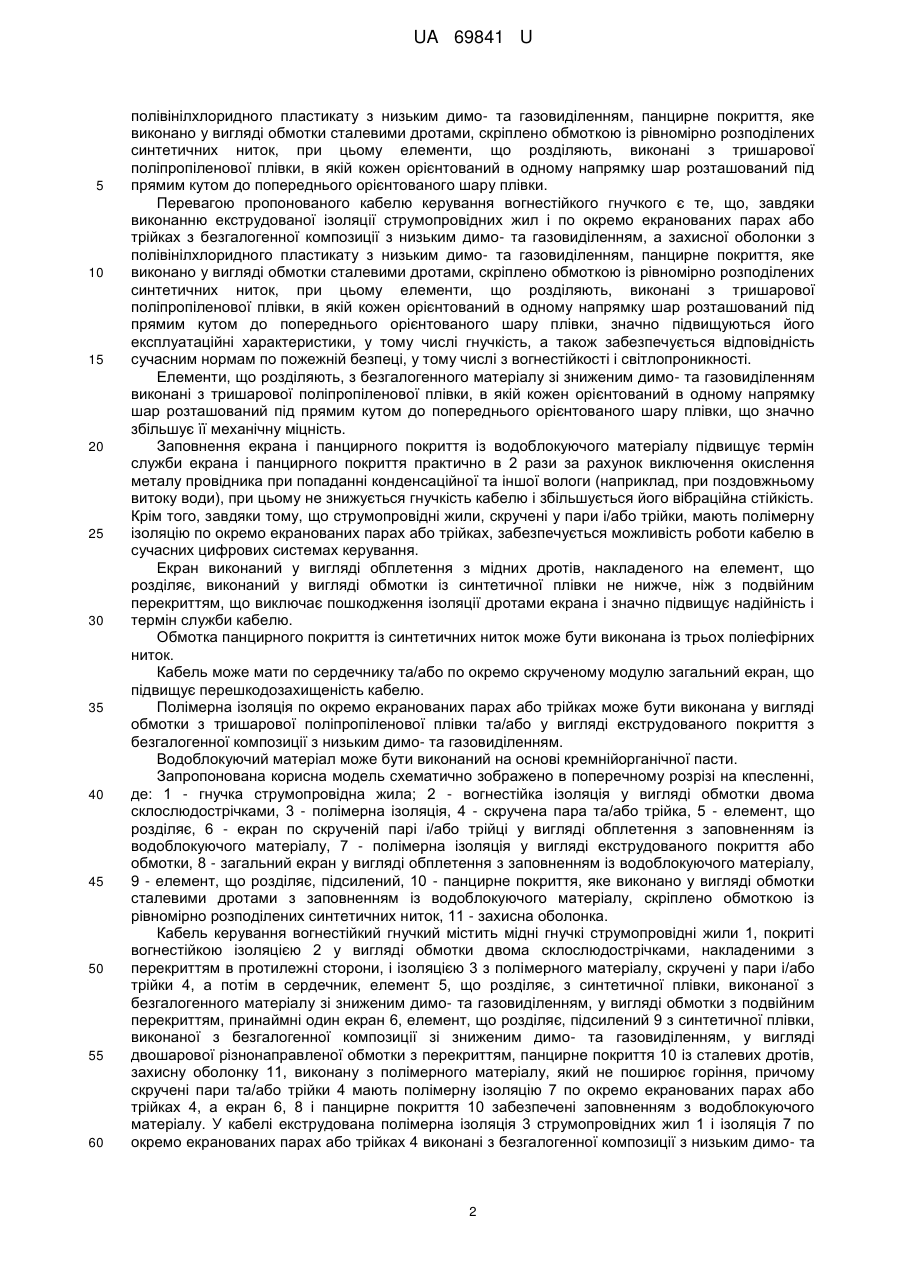

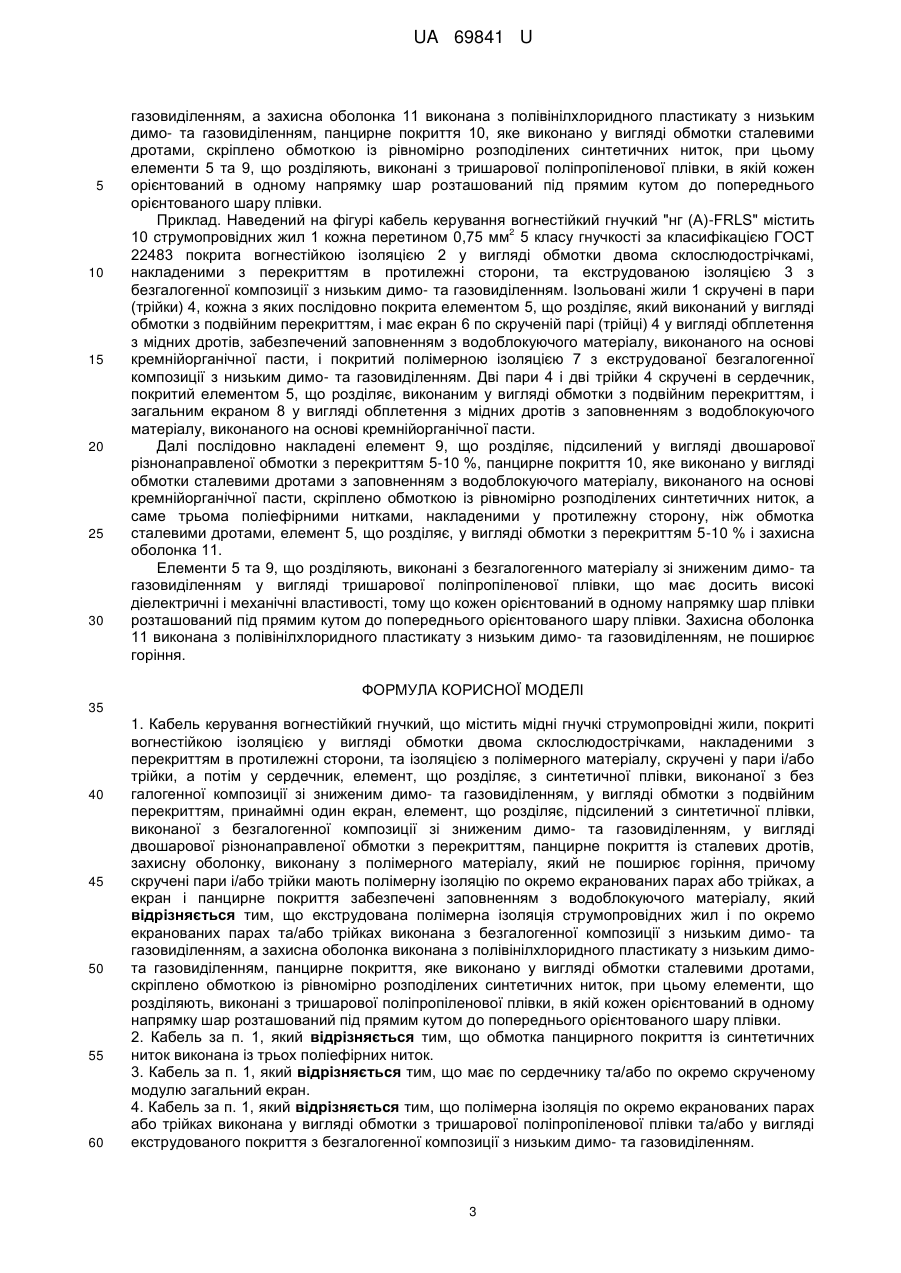

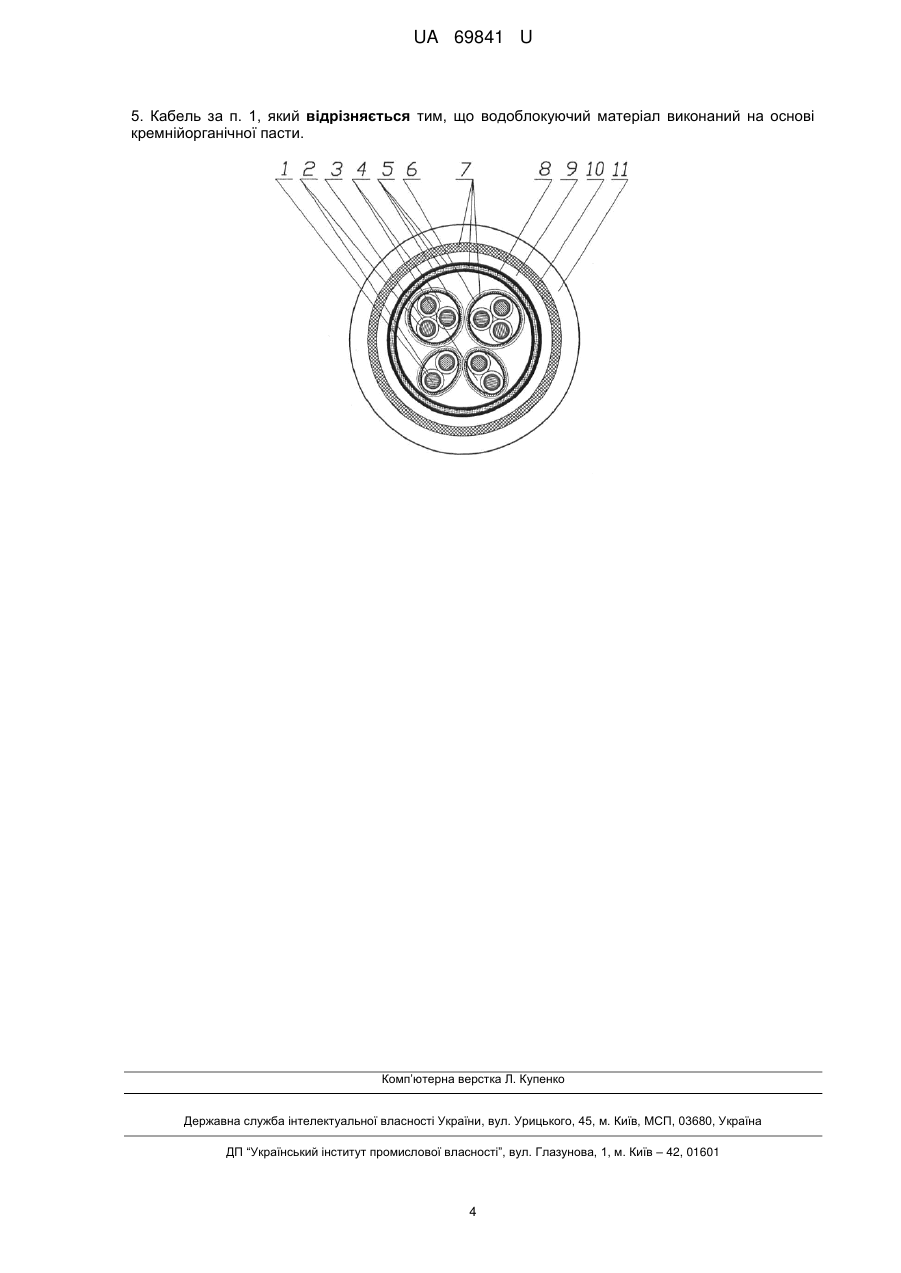

Реферат: UA 69841 U UA 69841 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області електротехніки, а саме, до конструкцій кабелів керування вогнестійких гнучких, призначених для промислових мереж передачі даних, станцій керування, сигналізації, контролю, регулювання електронного обладнання, систем автоматизації, для монтажу електроустановок. Відомі кабелі керування марок КУГВВ, КУГВВЕ і КУГВЕВ, що мають мідні струмопровідні жили, ізоляцію і оболонку з полівінілхлоридного пластикату (Кабелі, що не поширюють горіння, з низьким димогазовиділенням. ТУ 16. К71-310-2002). Однак такі кабелі не задовольняють вимоги по вогнестійкості. Аналогом є кабель керування і передачі даних, що включає мідні гнучкі струмопровідні жили, покриті ізоляцією з полімерного матеріалу і скручені в сердечник, елемент, що розділяє, із синтетичної плівки, принаймні один екран, панцирне покриття виконане у вигляді обмотки сталевими дротами, скріпленої зворотними прядками дротів, розміщене між внутрішньою і захисною оболонками, виконаними з полімерних матеріалів, які не розповсюджують горіння. Струмопровідні жили скручені у пари і/або трійки, що мають полімерну ізоляцію по окремо екранованих парах або трійках, при цьому екран і панцирне покриття додатково забезпечені шаром з водоблокуючого матеріалу (Корисна модель України № 31852, МПК Н01В 11/18, від 10.12.2007). Однак аналог має недолік: велике виділення диму і шкідливих речовин при горінні, що різко обмежує застосування кабелів в умовах сучасних вимог щодо пожежної безпеки. Аналогом також є вогнестійкий кабель марки КПЕТІ "нг (A)-FRLS", що включає кілька струмопровідних жил, вогнестійку ізоляцію з склослюдострічок і полімерну ізоляцію із зшитого поліетилену, оболонку з безгалогенної композиції. Кабель призначений для передачі електричних сигналів в ланцюгах напругою до 100 В. Склослюдострічка складається з склострічки, шару слюди і сполучного кремнійорганічного лаку (Журнал "Кабелі та проводи" № 2, 2002. - С. 45). До основних недоліків зазначеного кабелю відноситься те, що він має низьку гнучкість через високу жорсткість оболонки з безгалогенної композиції. Крім того, оболонка при короткочасному підвищенні температури понад 120 °C втрачає механічну міцність. Прототипом є кабель керування "нг (A)-FRLS", що містить мідні струмопровідні жили, на кожній з яких є термічний бар'єр з спірально накладеної, щонайменше однієї стрічки, що містить слюду, ізоляцію з екструдованого полівінілхлоридного пластикату зниженої пожежонебезпеки, ізольовані жили скручені в сердечник, поверх якого накладена обмотка у вигляді стрічки з поліамідної або поліетилентерефталатної плівки, зовнішню оболонку виконану з екструдованого полівінілхлоридного пластикату зниженої пожежонебезпеки, поверх кожної ізольованої жили екран у вигляді обплетення з мідних дротів луджених з коефіцієнтом поверхневої щільності обплетення не менше 70 %, поверх обмотки екран у вигляді обплетення з мідних дротів луджених з коефіцієнтом поверхневої щільності обплетення не менше 70 %. Дані кабелі мають високі експлуатаційні характеристики, у тому числі гнучкість (Корисна модель RU № 39968, МПК7 Н01В 9 / 00, від 20.05.2004) Проте в даний час вказаний кабель не відповідає сучасним нормам по світлопроникності при горінні. В основу корисної моделі поставлена задача створити таку конструкцію кабелю керування вогнестійкого гнучкого, в якій за рахунок введення нових елементів, нових матеріалів і нових зв'язків була б забезпечена можливість підвищити його експлуатаційні характеристики, у тому числі гнучкість, а також забезпечити відповідність сучасним нормам по пожежній безпеці, у тому числі по світлопроникності. Поставлена задача вирішується тим, що в кабелі керування вогнестійкому гнучкому, що включає мідні гнучкі струмопровідні жили, покриті вогнестійкою ізоляцією у вигляді обмотки двома склослюдострічками, накладеними з перекриванням в протилежні сторони, та ізоляцією з полімерного матеріалу, скручені в пари та/або трійки, а потім в сердечник, елемент, що розділяє, з синтетичної плівки, виконаної з безгалогенної композиції зі зниженим димо- та газовиділенням, у вигляді обмотки з подвійним перекриттям, принаймні один екран, елемент, що розділяє, підсилений з синтетичної плівки, виконаної з безгалогенної композиції зі зниженим димо- та газовиділенням, у вигляді двошарової різнонаправленої обмотки з перекриттям, панцирне покриття із сталевих дротів, захисну оболонку, виконану з полімерного матеріалу, який не поширює горіння, причому скручені пари та/або трійки мають полімерну ізоляцію по окремо екранованих парах або трійках, а екран і панцирне покриття забезпечені заповненням з водоблокуючого матеріалу, згідно з корисною моделлю, екструдована полімерна ізоляція струмопровідних жил і по окремо екранованих парах або трійках виконана з безгалогенної композиції з низьким димо- та газовиділенням, а захисна оболонка виконана з 1 UA 69841 U 5 10 15 20 25 30 35 40 45 50 55 60 полівінілхлоридного пластикату з низьким димо- та газовиділенням, панцирне покриття, яке виконано у вигляді обмотки сталевими дротами, скріплено обмоткою із рівномірно розподілених синтетичних ниток, при цьому елементи, що розділяють, виконані з тришарової поліпропіленової плівки, в якій кожен орієнтований в одному напрямку шар розташований під прямим кутом до попереднього орієнтованого шару плівки. Перевагою пропонованого кабелю керування вогнестійкого гнучкого є те, що, завдяки виконанню екструдованої ізоляції струмопровідних жил і по окремо екранованих парах або трійках з безгалогенної композиції з низьким димо- та газовиділенням, а захисної оболонки з полівінілхлоридного пластикату з низьким димо- та газовиділенням, панцирне покриття, яке виконано у вигляді обмотки сталевими дротами, скріплено обмоткою із рівномірно розподілених синтетичних ниток, при цьому елементи, що розділяють, виконані з тришарової поліпропіленової плівки, в якій кожен орієнтований в одному напрямку шар розташований під прямим кутом до попереднього орієнтованого шару плівки, значно підвищуються його експлуатаційні характеристики, у тому числі гнучкість, а також забезпечується відповідність сучасним нормам по пожежній безпеці, у тому числі з вогнестійкості і світлопроникності. Елементи, що розділяють, з безгалогенного матеріалу зі зниженим димо- та газовиділенням виконані з тришарової поліпропіленової плівки, в якій кожен орієнтований в одному напрямку шар розташований під прямим кутом до попереднього орієнтованого шару плівки, що значно збільшує її механічну міцність. Заповнення екрана і панцирного покриття із водоблокуючого матеріалу підвищує термін служби екрана і панцирного покриття практично в 2 рази за рахунок виключення окислення металу провідника при попаданні конденсаційної та іншої вологи (наприклад, при поздовжньому витоку води), при цьому не знижується гнучкість кабелю і збільшується його вібраційна стійкість. Крім того, завдяки тому, що струмопровідні жили, скручені у пари і/або трійки, мають полімерну ізоляцію по окремо екранованих парах або трійках, забезпечується можливість роботи кабелю в сучасних цифрових системах керування. Екран виконаний у вигляді обплетення з мідних дротів, накладеного на елемент, що розділяє, виконаний у вигляді обмотки із синтетичної плівки не нижче, ніж з подвійним перекриттям, що виключає пошкодження ізоляції дротами екрана і значно підвищує надійність і термін служби кабелю. Обмотка панцирного покриття із синтетичних ниток може бути виконана із трьох поліефірних ниток. Кабель може мати по сердечнику та/або по окремо скрученому модулю загальний екран, що підвищує перешкодозахищеність кабелю. Полімерна ізоляція по окремо екранованих парах або трійках може бути виконана у вигляді обмотки з тришарової поліпропіленової плівки та/або у вигляді екструдованого покриття з безгалогенної композиції з низьким димо- та газовиділенням. Водоблокуючий матеріал може бути виконаний на основі кремнійорганічної пасти. Запропонована корисна модель схематично зображено в поперечному розрізі на кпесленні, де: 1 - гнучка струмопровідна жила; 2 - вогнестійка ізоляція у вигляді обмотки двома склослюдострічками, 3 - полімерна ізоляція, 4 - скручена пара та/або трійка, 5 - елемент, що розділяє, 6 - екран по скрученій парі і/або трійці у вигляді обплетення з заповненням із водоблокуючого матеріалу, 7 - полімерна ізоляція у вигляді екструдованого покриття або обмотки, 8 - загальний екран у вигляді обплетення з заповненням із водоблокуючого матеріалу, 9 - елемент, що розділяє, підсилений, 10 - панцирне покриття, яке виконано у вигляді обмотки сталевими дротами з заповненням із водоблокуючого матеріалу, скріплено обмоткою із рівномірно розподілених синтетичних ниток, 11 - захисна оболонка. Кабель керування вогнестійкий гнучкий містить мідні гнучкі струмопровідні жили 1, покриті вогнестійкою ізоляцією 2 у вигляді обмотки двома склослюдострічками, накладеними з перекриттям в протилежні сторони, і ізоляцією 3 з полімерного матеріалу, скручені у пари і/або трійки 4, апотім в сердечник, елемент 5, що розділяє, з синтетичної плівки, виконаної з безгалогенного матеріалу зі зниженим димо- та газовиділенням, у вигляді обмотки з подвійним перекриттям, принаймні один екран 6, елемент, що розділяє, підсилений 9 з синтетичної плівки, виконаної з безгалогенної композиції зі зниженим димо- та газовиділенням, у вигляді двошарової різнонаправленої обмотки з перекриттям, панцирне покриття 10 із сталевих дротів, захисну оболонку 11, виконану з полімерного матеріалу, який не поширює горіння, причому скручені пари та/або трійки 4 мають полімерну ізоляцію 7 по окремо екранованих парах або трійках 4, а екран 6, 8 і панцирне покриття 10 забезпечені заповненням з водоблокуючого матеріалу. У кабелі екструдована полімерна ізоляція 3 струмопровідних жил 1 і ізоляція 7 по окремо екранованих парах або трійках 4 виконані з безгалогенної композиції з низьким димо- та 2 UA 69841 U 5 10 15 20 25 30 газовиділенням, а захисна оболонка 11 виконана з полівінілхлоридного пластикату з низьким димо- та газовиділенням, панцирне покриття 10, яке виконано у вигляді обмотки сталевими дротами, скріплено обмоткою із рівномірно розподілених синтетичних ниток, при цьому елементи 5 та 9, що розділяють, виконані з тришарової поліпропіленової плівки, в якій кожен орієнтований в одному напрямку шар розташований під прямим кутом до попереднього орієнтованого шару плівки. Приклад. Наведений на фігурі кабель керування вогнестійкий гнучкий "нг (А)-FRLS" містить 2 10 струмопровідних жил 1 кожна перетином 0,75 мм 5 класу гнучкості за класифікацією ГОСТ 22483 покрита вогнестійкою ізоляцією 2 у вигляді обмотки двома склослюдострічкамі, накладеними з перекриттям в протилежні сторони, та екструдованою ізоляцією 3 з безгалогенної композиції з низьким димо- та газовиділенням. Ізольовані жили 1 скручені в пари (трійки) 4, кожна з яких послідовно покрита елементом 5, що розділяє, який виконаний у вигляді обмотки з подвійним перекриттям, і має екран 6 по скрученій парі (трійці) 4 у вигляді обплетення з мідних дротів, забезпечений заповненням з водоблокуючого матеріалу, виконаного на основі кремнійорганічної пасти, і покритий полімерною ізоляцією 7 з екструдованої безгалогенної композиції з низьким димо- та газовиділенням. Дві пари 4 і дві трійки 4 скручені в сердечник, покритий елементом 5, що розділяє, виконаним у вигляді обмотки з подвійним перекриттям, і загальним екраном 8 у вигляді обплетення з мідних дротів з заповненням з водоблокуючого матеріалу, виконаного на основі кремнійорганічної пасти. Далі послідовно накладені елемент 9, що розділяє, підсилений у вигляді двошарової різнонаправленої обмотки з перекриттям 5-10 %, панцирне покриття 10, яке виконано у вигляді обмотки сталевими дротами з заповненням з водоблокуючого матеріалу, виконаного на основі кремнійорганічної пасти, скріплено обмоткою із рівномірно розподілених синтетичних ниток, а саме трьома поліефірними нитками, накладеними у протилежну сторону, ніж обмотка сталевими дротами, елемент 5, що розділяє, у вигляді обмотки з перекриттям 5-10 % і захисна оболонка 11. Елементи 5 та 9, що розділяють, виконані з безгалогенного матеріалу зі зниженим димо- та газовиділенням у вигляді тришарової поліпропіленової плівки, що має досить високі діелектричні і механічні властивості, тому що кожен орієнтований в одному напрямку шар плівки розташований під прямим кутом до попереднього орієнтованого шару плівки. Захисна оболонка 11 виконана з полівінілхлоридного пластикату з низьким димо- та газовиділенням, не поширює горіння. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 60 1. Кабель керування вогнестійкий гнучкий, що містить мідні гнучкі струмопровідні жили, покриті вогнестійкою ізоляцією у вигляді обмотки двома склослюдострічками, накладеними з перекриттям в протилежні сторони, та ізоляцією з полімерного матеріалу, скручені у пари і/або трійки, а потім у сердечник, елемент, що розділяє, з синтетичної плівки, виконаної з без галогенної композиції зі зниженим димо- та газовиділенням, у вигляді обмотки з подвійним перекриттям, принаймні один екран, елемент, що розділяє, підсилений з синтетичної плівки, виконаної з безгалогенної композиції зі зниженим димо- та газовиділенням, у вигляді двошарової різнонаправленої обмотки з перекриттям, панцирне покриття із сталевих дротів, захисну оболонку, виконану з полімерного матеріалу, який не поширює горіння, причому скручені пари і/або трійки мають полімерну ізоляцію по окремо екранованих парах або трійках, а екран і панцирне покриття забезпечені заповненням з водоблокуючого матеріалу, який відрізняється тим, що екструдована полімерна ізоляція струмопровідних жил і по окремо екранованих парах та/або трійках виконана з безгалогенної композиції з низьким димо- та газовиділенням, а захисна оболонка виконана з полівінілхлоридного пластикату з низьким димота газовиділенням, панцирне покриття, яке виконано у вигляді обмотки сталевими дротами, скріплено обмоткою із рівномірно розподілених синтетичних ниток, при цьому елементи, що розділяють, виконані з тришарової поліпропіленової плівки, в якій кожен орієнтований в одному напрямку шар розташований під прямим кутом до попереднього орієнтованого шару плівки. 2. Кабель за п. 1, який відрізняється тим, що обмотка панцирного покриття із синтетичних ниток виконана із трьох поліефірних ниток. 3. Кабель за п. 1, який відрізняється тим, що має по сердечнику та/або по окремо скрученому модулю загальний екран. 4. Кабель за п. 1, який відрізняється тим, що полімерна ізоляція по окремо екранованих парах або трійках виконана у вигляді обмотки з тришарової поліпропіленової плівки та/або у вигляді екструдованого покриття з безгалогенної композиції з низьким димо- та газовиділенням. 3 UA 69841 U 5. Кабель за п. 1, який відрізняється тим, що водоблокуючий матеріал виконаний на основі кремнійорганічної пасти. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
