Піддон

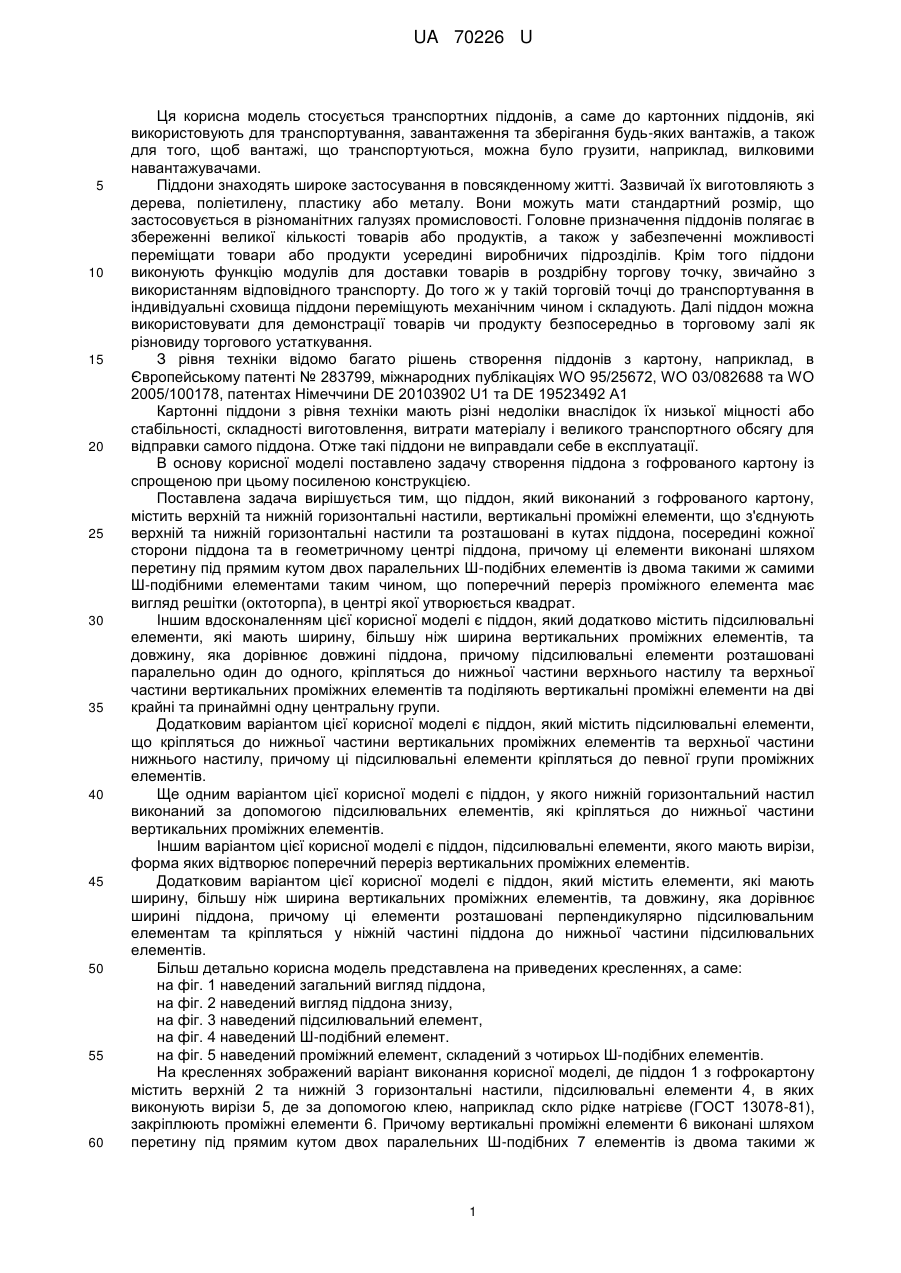

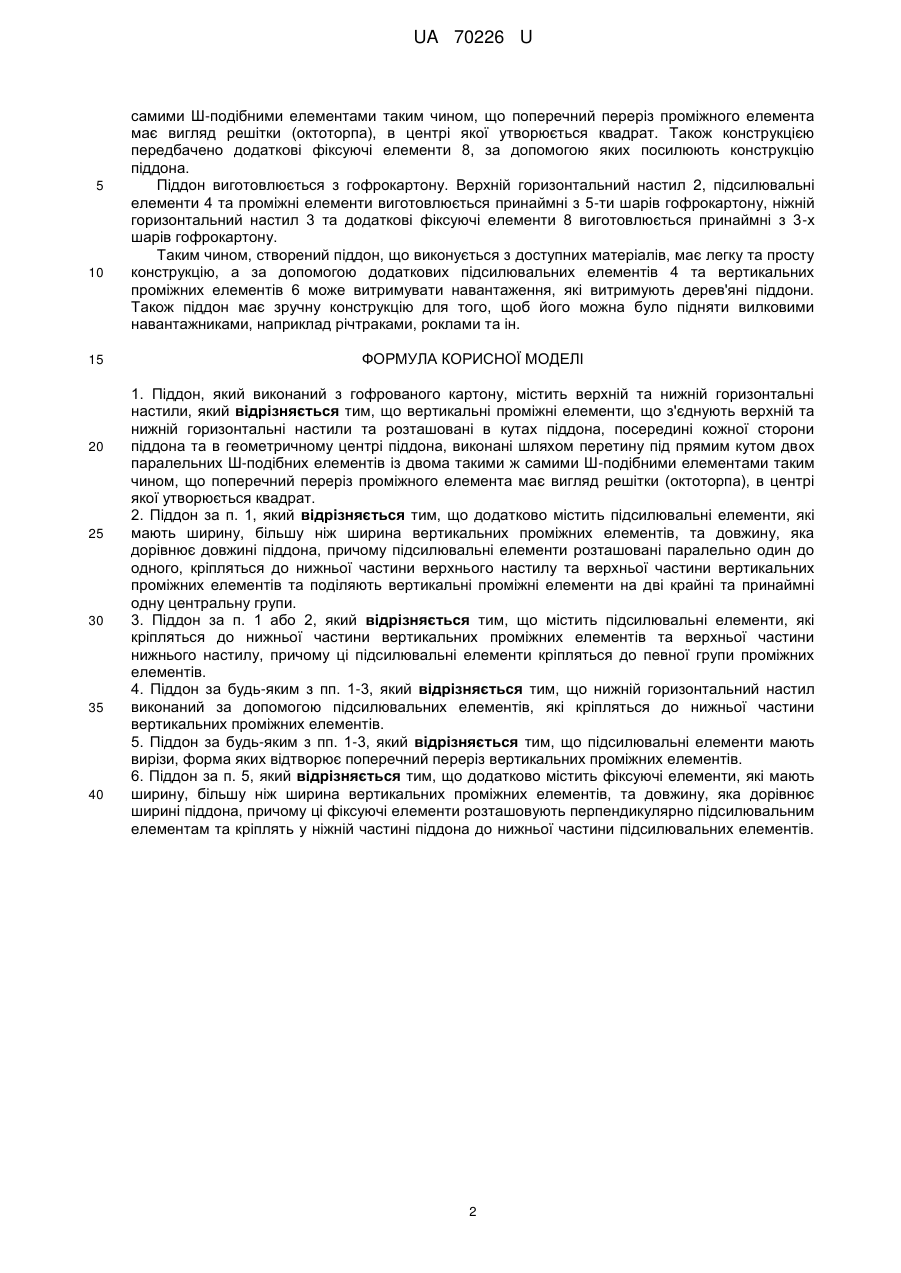

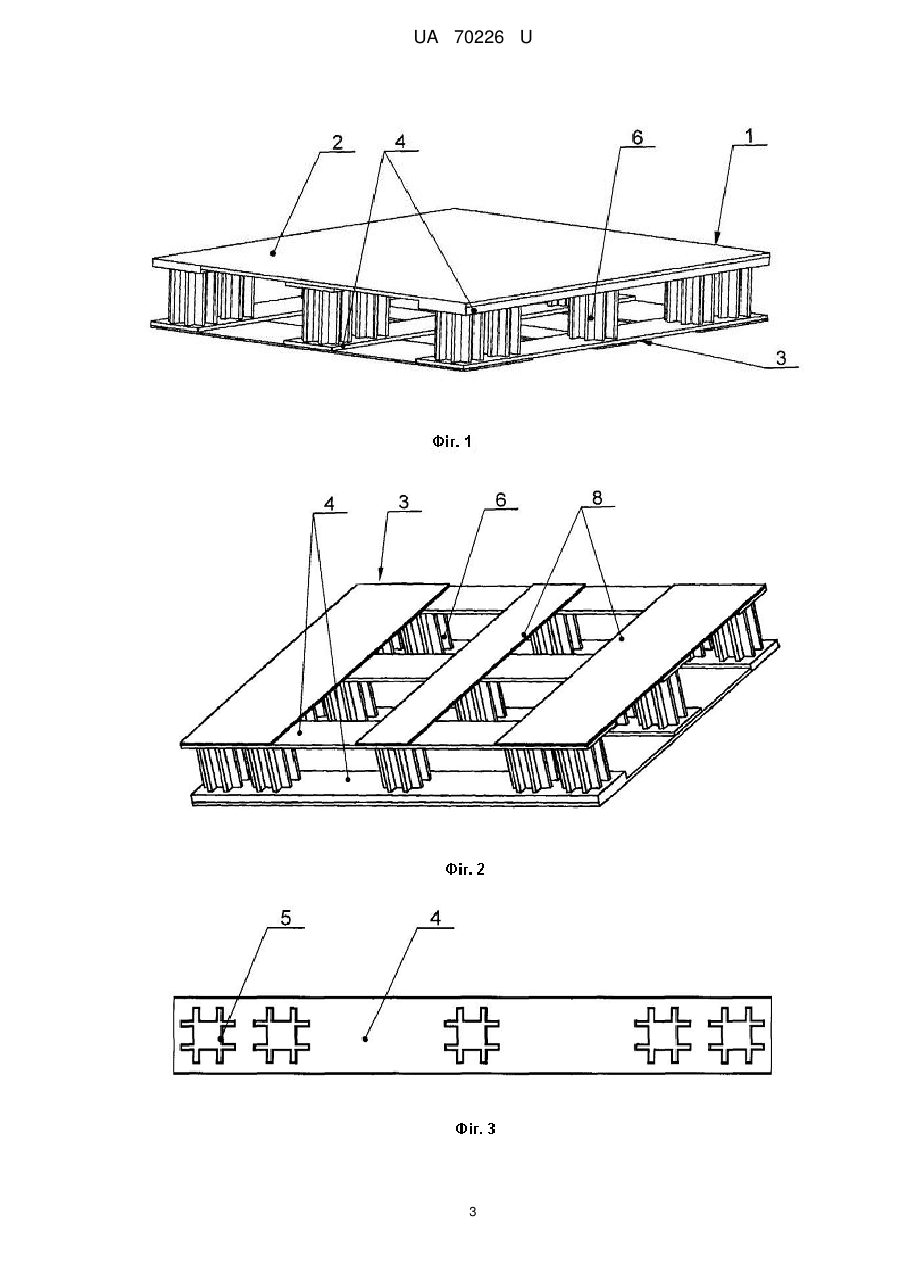

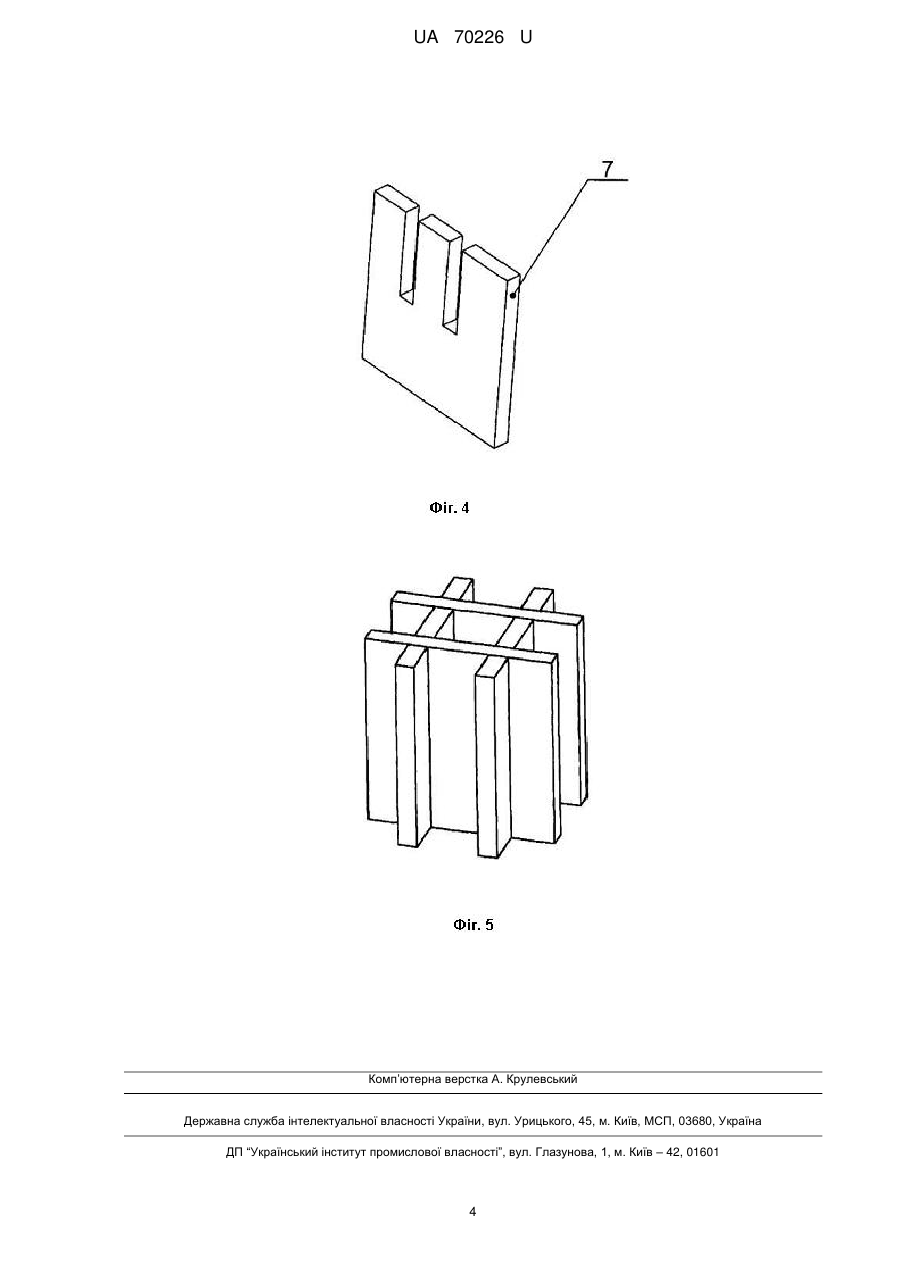

Реферат: UA 70226 U UA 70226 U 5 10 15 20 25 30 35 40 45 50 55 60 Ця корисна модель стосується транспортних піддонів, а саме до картонних піддонів, які використовують для транспортування, завантаження та зберігання будь-яких вантажів, а також для того, щоб вантажі, що транспортуються, можна було грузити, наприклад, вилковими навантажувачами. Піддони знаходять широке застосування в повсякденному житті. Зазвичай їх виготовляють з дерева, поліетилену, пластику або металу. Вони можуть мати стандартний розмір, що застосовується в різноманітних галузях промисловості. Головне призначення піддонів полягає в збереженні великої кількості товарів або продуктів, а також у забезпеченні можливості переміщати товари або продукти усередині виробничих підрозділів. Крім того піддони виконують функцію модулів для доставки товарів в роздрібну торгову точку, звичайно з використанням відповідного транспорту. До того ж у такій торговій точці до транспортування в індивідуальні сховища піддони переміщують механічним чином і складують. Далі піддон можна використовувати для демонстрації товарів чи продукту безпосередньо в торговому залі як різновиду торгового устаткування. З рівня техніки відомо багато рішень створення піддонів з картону, наприклад, в Європейському патенті № 283799, міжнародних публікаціях WO 95/25672, WO 03/082688 та WO 2005/100178, патентах Німеччини DE 20103902 U1 тa DE 19523492 А1 Картонні піддони з рівня техніки мають різні недоліки внаслідок їх низької міцності або стабільності, складності виготовлення, витрати матеріалу і великого транспортного обсягу для відправки самого піддона. Отже такі піддони не виправдали себе в експлуатації. В основу корисної моделі поставлено задачу створення піддона з гофрованого картону із спрощеною при цьому посиленою конструкцією. Поставлена задача вирішується тим, що піддон, який виконаний з гофрованого картону, містить верхній та нижній горизонтальні настили, вертикальні проміжні елементи, що з'єднують верхній та нижній горизонтальні настили та розташовані в кутах піддона, посередині кожної сторони піддона та в геометричному центрі піддона, причому ці елементи виконані шляхом перетину під прямим кутом двох паралельних Ш-подібних елементів із двома такими ж самими Ш-подібними елементами таким чином, що поперечний переріз проміжного елемента має вигляд решітки (октоторпа), в центрі якої утворюється квадрат. Іншим вдосконаленням цієї корисної моделі є піддон, який додатково містить підсилювальні елементи, які мають ширину, більшу ніж ширина вертикальних проміжних елементів, та довжину, яка дорівнює довжині піддона, причому підсилювальні елементи розташовані паралельно один до одного, кріпляться до нижньої частини верхнього настилу та верхньої частини вертикальних проміжних елементів та поділяють вертикальні проміжні елементи на дві крайні та принаймні одну центральну групи. Додатковим варіантом цієї корисної моделі є піддон, який містить підсилювальні елементи, що кріпляться до нижньої частини вертикальних проміжних елементів та верхньої частини нижнього настилу, причому ці підсилювальні елементи кріпляться до певної групи проміжних елементів. Ще одним варіантом цієї корисної моделі є піддон, у якого нижній горизонтальний настил виконаний за допомогою підсилювальних елементів, які кріпляться до нижньої частини вертикальних проміжних елементів. Іншим варіантом цієї корисної моделі є піддон, підсилювальні елементи, якого мають вирізи, форма яких відтворює поперечний переріз вертикальних проміжних елементів. Додатковим варіантом цієї корисної моделі є піддон, який містить елементи, які мають ширину, більшу ніж ширина вертикальних проміжних елементів, та довжину, яка дорівнює ширині піддона, причому ці елементи розташовані перпендикулярно підсилювальним елементам та кріпляться у ніжній частині піддона до нижньої частини підсилювальних елементів. Більш детально корисна модель представлена на приведених кресленнях, а саме: на фіг. 1 наведений загальний вигляд піддона, на фіг. 2 наведений вигляд піддона знизу, на фіг. 3 наведений підсилювальний елемент, на фіг. 4 наведений Ш-подібний елемент. на фіг. 5 наведений проміжний елемент, складений з чотирьох Ш-подібних елементів. На кресленнях зображений варіант виконання корисної моделі, де піддон 1 з гофрокартону містить верхній 2 та нижній 3 горизонтальні настили, підсилювальні елементи 4, в яких виконують вирізи 5, де за допомогою клею, наприклад скло рідке натрієве (ГОСТ 13078-81), закріплюють проміжні елементи 6. Причому вертикальні проміжні елементи 6 виконані шляхом перетину під прямим кутом двох паралельних Ш-подібних 7 елементів із двома такими ж 1 UA 70226 U 5 10 15 20 25 30 35 40 самими Ш-подібними елементами таким чином, що поперечний переріз проміжного елемента має вигляд решітки (октоторпа), в центрі якої утворюється квадрат. Також конструкцією передбачено додаткові фіксуючі елементи 8, за допомогою яких посилюють конструкцію піддона. Піддон виготовлюється з гофрокартону. Верхній горизонтальний настил 2, підсилювальні елементи 4 та проміжні елементи виготовлюється принаймні з 5-ти шарів гофрокартону, ніжній горизонтальний настил 3 та додаткові фіксуючі елементи 8 виготовлюється принаймні з 3-х шарів гофрокартону. Таким чином, створений піддон, що виконується з доступних матеріалів, має легку та просту конструкцію, а за допомогою додаткових підсилювальних елементів 4 та вертикальних проміжних елементів 6 може витримувати навантаження, які витримують дерев'яні піддони. Також піддон має зручну конструкцію для того, щоб його можна було підняти вилковими навантажниками, наприклад річтраками, роклами та ін. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Піддон, який виконаний з гофрованого картону, містить верхній та нижній горизонтальні настили, який відрізняється тим, що вертикальні проміжні елементи, що з'єднують верхній та нижній горизонтальні настили та розташовані в кутах піддона, посередині кожної сторони піддона та в геометричному центрі піддона, виконані шляхом перетину під прямим кутом двох паралельних Ш-подібних елементів із двома такими ж самими Ш-подібними елементами таким чином, що поперечний переріз проміжного елемента має вигляд решітки (октоторпа), в центрі якої утворюється квадрат. 2. Піддон за п. 1, який відрізняється тим, що додатково містить підсилювальні елементи, які мають ширину, більшу ніж ширина вертикальних проміжних елементів, та довжину, яка дорівнює довжині піддона, причому підсилювальні елементи розташовані паралельно один до одного, кріпляться до нижньої частини верхнього настилу та верхньої частини вертикальних проміжних елементів та поділяють вертикальні проміжні елементи на дві крайні та принаймні одну центральну групи. 3. Піддон за п. 1 або 2, який відрізняється тим, що містить підсилювальні елементи, які кріпляться до нижньої частини вертикальних проміжних елементів та верхньої частини нижнього настилу, причому ці підсилювальні елементи кріпляться до певної групи проміжних елементів. 4. Піддон за будь-яким з пп. 1-3, який відрізняється тим, що нижній горизонтальний настил виконаний за допомогою підсилювальних елементів, які кріпляться до нижньої частини вертикальних проміжних елементів. 5. Піддон за будь-яким з пп. 1-3, який відрізняється тим, що підсилювальні елементи мають вирізи, форма яких відтворює поперечний переріз вертикальних проміжних елементів. 6. Піддон за п. 5, який відрізняється тим, що додатково містить фіксуючі елементи, які мають ширину, більшу ніж ширина вертикальних проміжних елементів, та довжину, яка дорівнює ширині піддона, причому ці фіксуючі елементи розташовують перпендикулярно підсилювальним елементам та кріплять у ніжній частині піддона до нижньої частини підсилювальних елементів. 2 UA 70226 U 3 UA 70226 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
