Польовий спектрометр для тестування стану рослинності
Номер патенту: 70505
Опубліковано: 11.06.2012
Автори: Казанцев Тарас Анатолійович, Донець Володимир Володимирович, Кочубей Світлана Михайлівна
Формула / Реферат
Польовий спектрометр для тестування стану рослинності, що містить вхідні оптичні блоки інформаційного та опорного каналів, диспергуючий елемент між вхідним та вихідним коліматорами, у фокальних площинах відповідно розташовані вхідна щілина та фотоприймальний блок з набором дискретних чутливих елементів, електрично зв'язаний з блоком обробки та блоком запису і збереження інформації, який відрізняється тим, що вхідний оптичний блок інформаційного каналу об'єднаний з вхідним коліматором, диспергуючий елемент, який має вигляд нестандартної дифракційної ґратки, та фотоприймальний блок, який виконаний у вигляді фоточутливої матриці, є спільними для інформаційного та опорного каналів, частина матриці оптично пов'язана через верхню частину диспергуючого елемента з опорним каналом, що містить оптичну деталь з високим коефіцієнтом дифузного розсіювання, а інша частина матриці зв'язана з інформаційним каналом, крім цього, він містить візирний канал (видошукач), що з'єднаний з робочим полем зору пристрою.
Текст

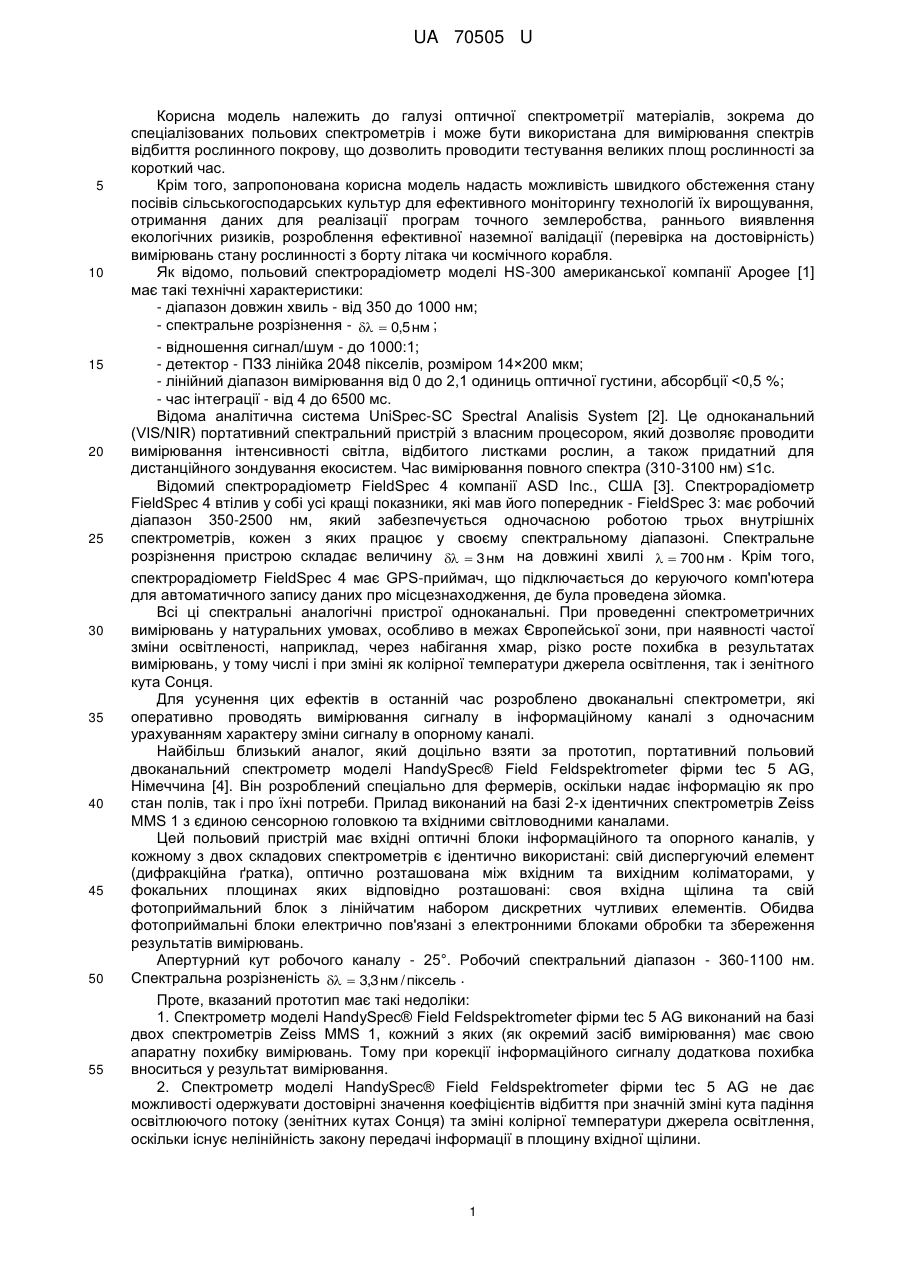

Реферат: Польовий спектрометр для тестування стану рослинності містить вхідні оптичні блоки інформаційного та опорного каналів, диспергуючий елемент між вхідним та вихідним коліматорами, у фокальних площинах. Відповідно розташовані вхідна щілина та фотоприймальний блок з набором дискретних чутливих елементів, електрично зв'язаний з блоком обробки та блоком запису і збереження інформації. Вхідний оптичний блок інформаційного каналу об'єднаний з вхідним коліматором. Диспергуючий елемент має вигляд нестандартної дифракційної ґратки та фотоприймальний блок, виконаний у вигляді фоточутливої матриці, є спільними для інформаційного та опорного каналів. Частина матриці оптично зв'язана через верхню частину диспергуючого елемента з опорним каналом. UA 70505 U (54) ПОЛЬОВИЙ СПЕКТРОМЕТР ДЛЯ ТЕСТУВАННЯ СТАНУ РОСЛИННОСТІ UA 70505 U UA 70505 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі оптичної спектрометрії матеріалів, зокрема до спеціалізованих польових спектрометрів і може бути використана для вимірювання спектрів відбиття рослинного покрову, що дозволить проводити тестування великих площ рослинності за короткий час. Крім того, запропонована корисна модель надасть можливість швидкого обстеження стану посівів сільськогосподарських культур для ефективного моніторингу технологій їх вирощування, отримання даних для реалізації програм точного землеробства, раннього виявлення екологічних ризиків, розроблення ефективної наземної валідації (перевірка на достовірність) вимірювань стану рослинності з борту літака чи космічного корабля. Як відомо, польовий спектрорадіометр моделі HS-300 американської компанії Apogee [1] має такі технічні характеристики: - діапазон довжин хвиль - від 350 до 1000 нм; - спектральне розрізнення - 0,5 нм ; - відношення сигнал/шум - до 1000:1; - детектор - ПЗЗ лінійка 2048 пікселів, розміром 14×200 мкм; - лінійний діапазон вимірювання від 0 до 2,1 одиниць оптичної густини, абсорбції
ДивитисяДодаткова інформація
Назва патенту англійськоюField spectrometer for testing condition of flora
Автори англійськоюKochubei Svitlana Mykhailivna, Donets Volodymyr Volodymyrovych, Kazantsev Taras Anatoliiovych
Назва патенту російськоюПолевой спектрометр для тестирования состояния растительности
Автори російськоюКочубей Светлана Михайловна, Донец Владимир Владимирович, Казанцев Тарас Анатолиевич
МПК / Мітки
МПК: G01T 7/00
Мітки: стану, рослинності, польовий, спектрометр, тестування
