Магнітооптичний обертач площини поляризації світла

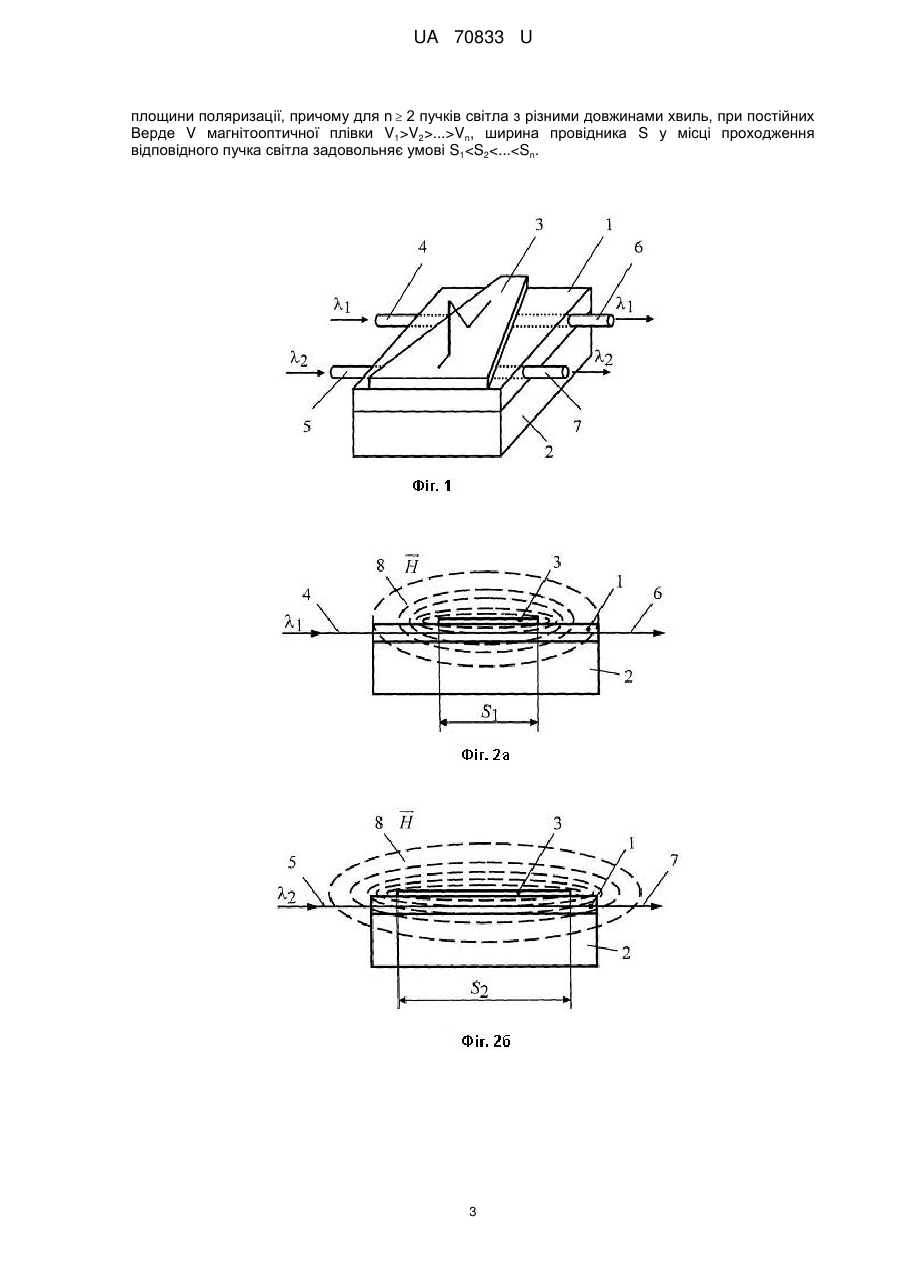

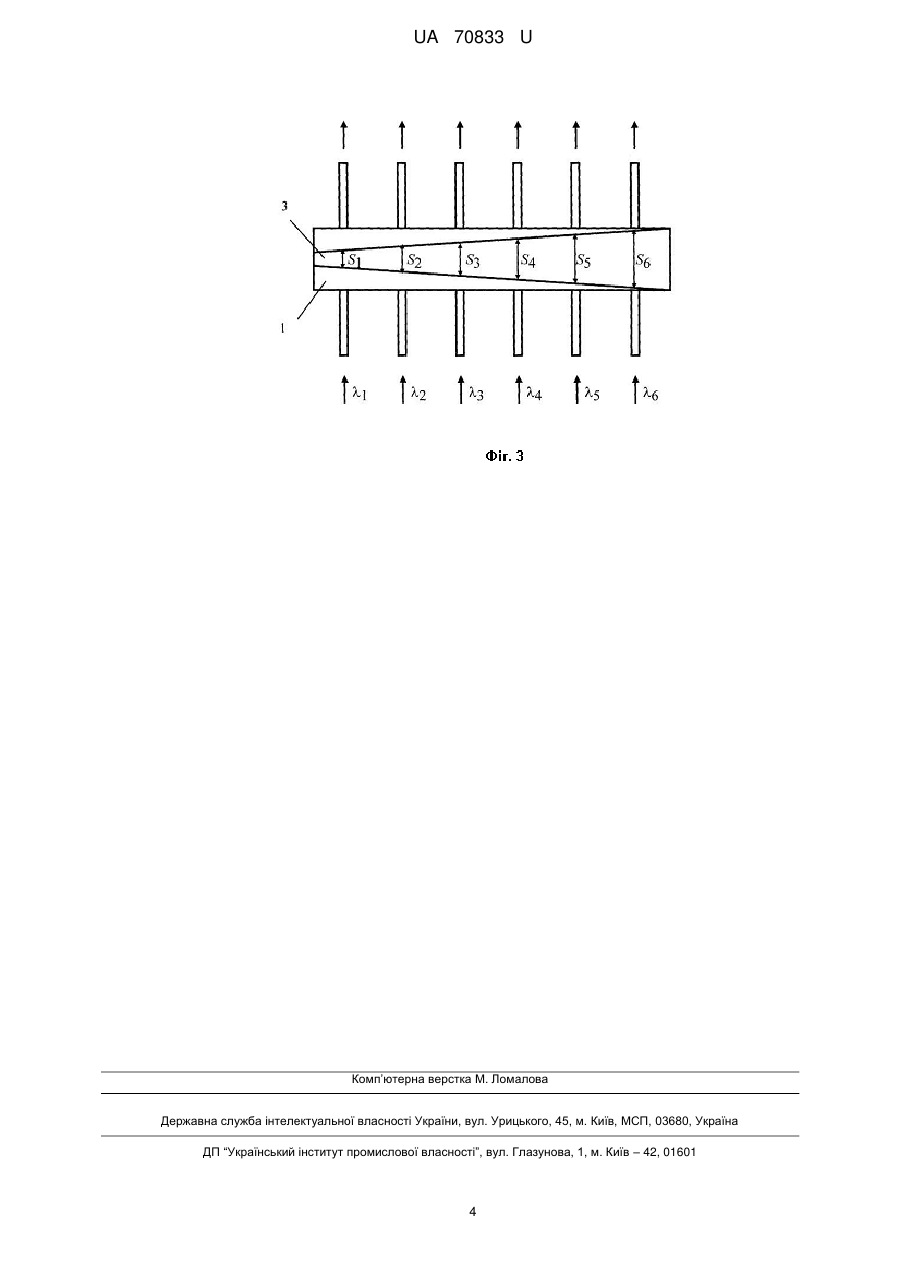

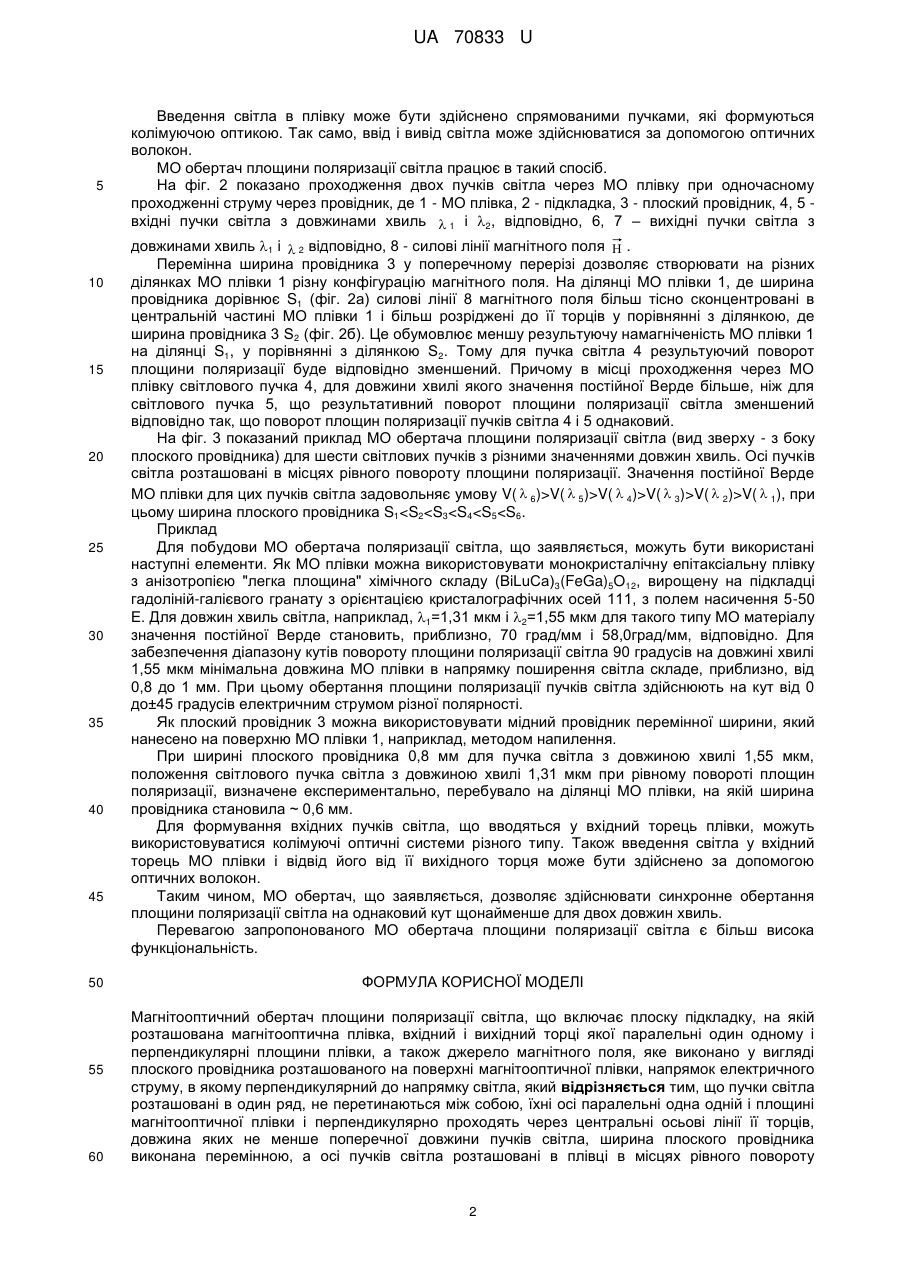

Реферат: Магнітооптичний обертач площини поляризації світла, включає плоску підкладку, магнітооптичну плівку, вхідний і вихідний торці якої паралельні один одному і перпендикулярні площині плівки, джерело магнітного поля, яке виконано у вигляді плоского провідника, напрямок електричного струму в якому перпендикулярний до напрямку світла. Пучки світла розташовані в один ряд, не перетинаються між собою, їхні осі паралельні одна одній і площині магнітооптичної плівки і перпендикулярно проходять через центральні осьові лінії її торців. UA 70833 U (54) МАГНІТООПТИЧНИЙ ОБЕРТАЧ ПЛОЩИНИ ПОЛЯРИЗАЦІЇ СВІТЛА UA 70833 U UA 70833 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області волоконної оптики, а саме до волоконно-оптичних пристроїв, призначених для модуляції і перемикання напрямку світла, що виходить від незалежного джерела, заснованих на магнітооптичних (МО) приладах, що мають ефект Фарадея. За найближчий аналог вибрано конструкцію МО обертача площини поляризації, який входить до складу магнітооптичного модулятора - патент US 6661560 (В1). Конструкція обертача поляризації включає плоску підкладку, на якій розташована МО монокристалічна плівка, вхідний і вихідний торці якої паралельні один одному і перпендикулярні площини плівки, при цьому на поверхні плівки розташовано джерело магнітного поля, яке виконано у вигляді плоского провідника, напрямок електричного струму в якому перпендикулярний до напрямку поширення світла. МО плівка утворює планарний оптичний хвилевід, в якому поширюється світло. При відсутності електричного струму в провіднику, розташованому на поверхні МО плівки, напрямок площини поляризації світла, що водиться у вхідний торець плівки, збігається із площиною поляризації світла на її вихідному торці. При проходженні електричного струму через провідник довкола нього утворюється магнітне поле, силові лінії якого в МО плівці, залежно від напрямку електричного струму, або збігаються, або протилежні напрямку світла, що проходить через плівку. За рахунок ефекту Фарадея здійснюється поворот площини поляризації світла. При цьому значення кута повороту площини поляризації світла пропорційна силі струму в провіднику, а напрямок повороту залежить від напрямку струму в провіднику. Таким чином, зміною сили і напрямку струму в провіднику можна модулювати кут повороту площини поляризації світла на виході МО плівки. Розмір плівки уздовж напрямку поширення світла визначається оптимальним діапазоном кута повороту площини поляризації світла, що становить 90 градусів, при заданому діапазоні зміни сили і напрямку струму в плоскому провіднику. Основним недоліком МО обертача поляризації світла є те, що він призначений для обертання площини поляризації пучка світла тільки з однією довжиною хвилі. В основу корисної моделі поставлена задача удосконалити МО обертач площини поляризації світла, для підвищення його функціональності шляхом створення в МО плівці щонайменше другого оптичного хвилевідного каналу паралельного першому оптичному хвилевідному каналу для світла, з іншою довжиною хвилі. Поставлена задача вирішується тим, що в МО обертачі площини поляризації, що включає плоску підкладку, на якій розташована МО плівка, вхідний і вихідний торці якої паралельні один одному і перпендикулярні площини плівки, а також джерело магнітного поля, яке виконано у вигляді плоского провідника, розташованого на поверхні МО плівки, напрямок електричного струму в якому перпендикулярний до напрямку світла, відповідно до корисної моделі, пучки світла розташовані в один ряд, не перетинаються між собою, їхні осі паралельні одна одній і площині МО плівки і перпендикулярно проходять через центральні осьові лінії її торців, довжина яких не менше поперечної довжини пучків світла, ширина плоского провідника виконана перемінною, а осі пучків світла розташовані в плівці в місцях рівного повороту площини поляризації, причому для n2 пучків світла з різними довжинами хвиль, при постійних Верде V MO плівки V1>V2>…>Vn, ширина провідника S у місці проходження відповідного пучка світла задовольняє умові S1V(  4)>V(  3)>V(  2)>V(  1), при цьому ширина плоского провідника S1
