Пристрій для візуалізації електротеплових процесів у шаруватих металодіелектричних структурах

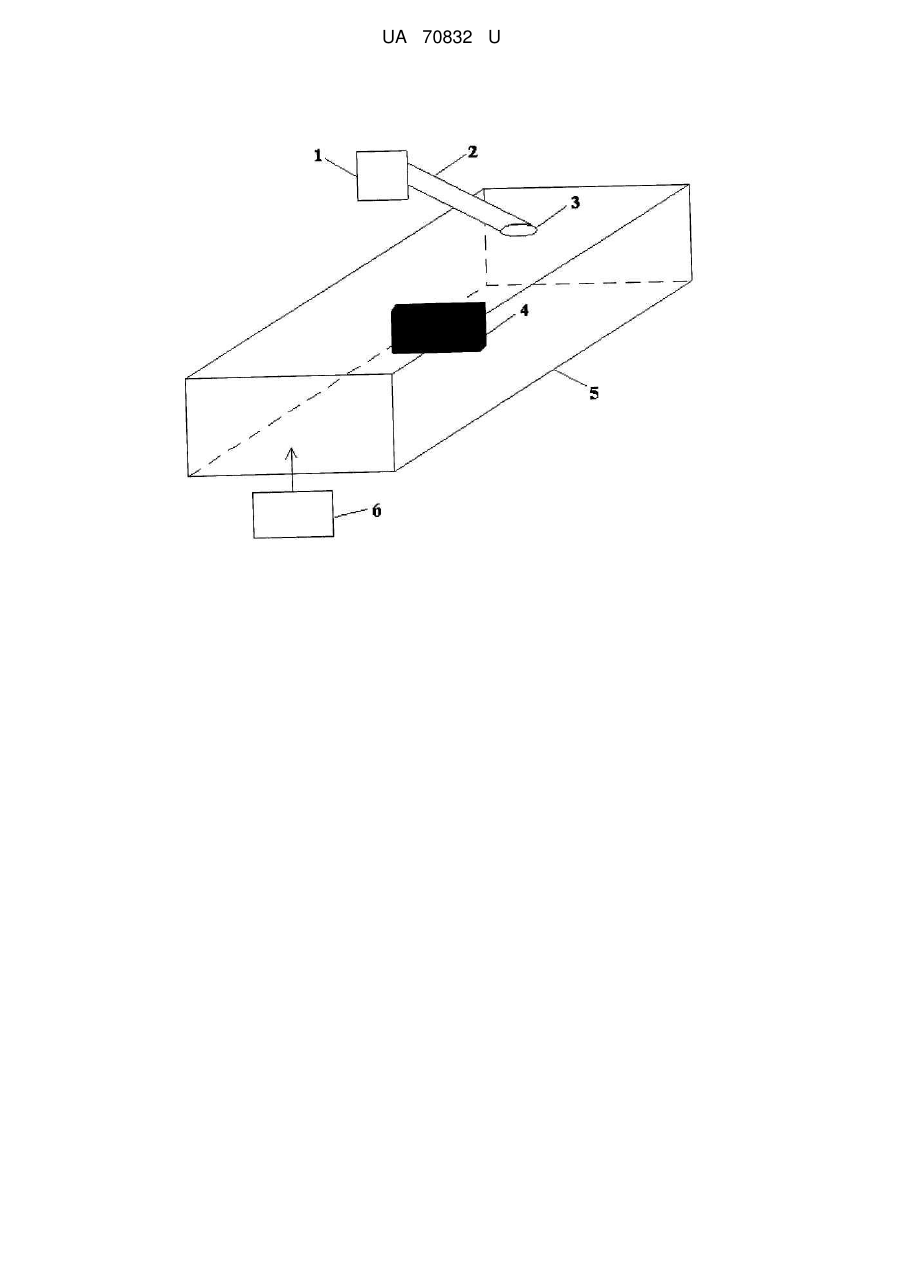

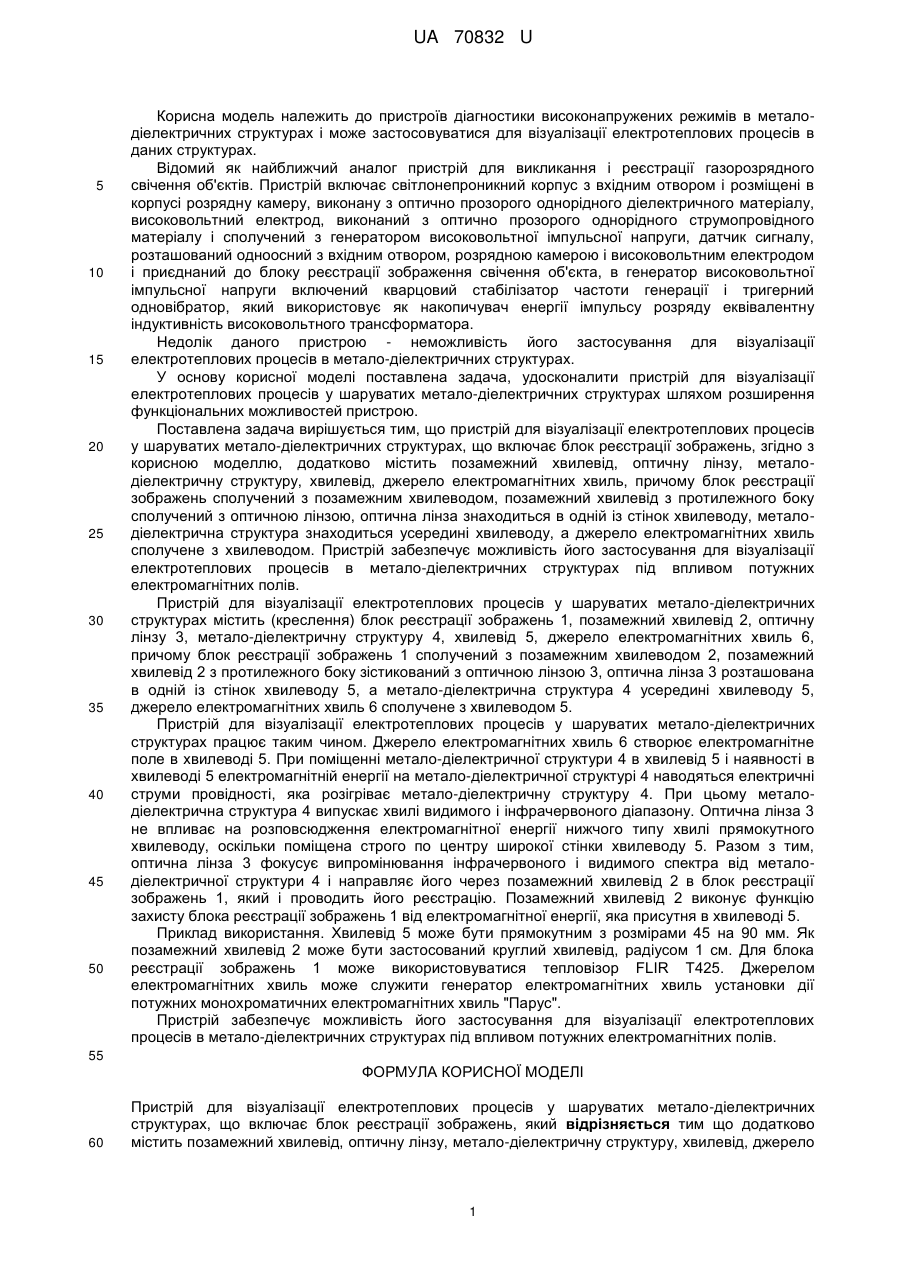

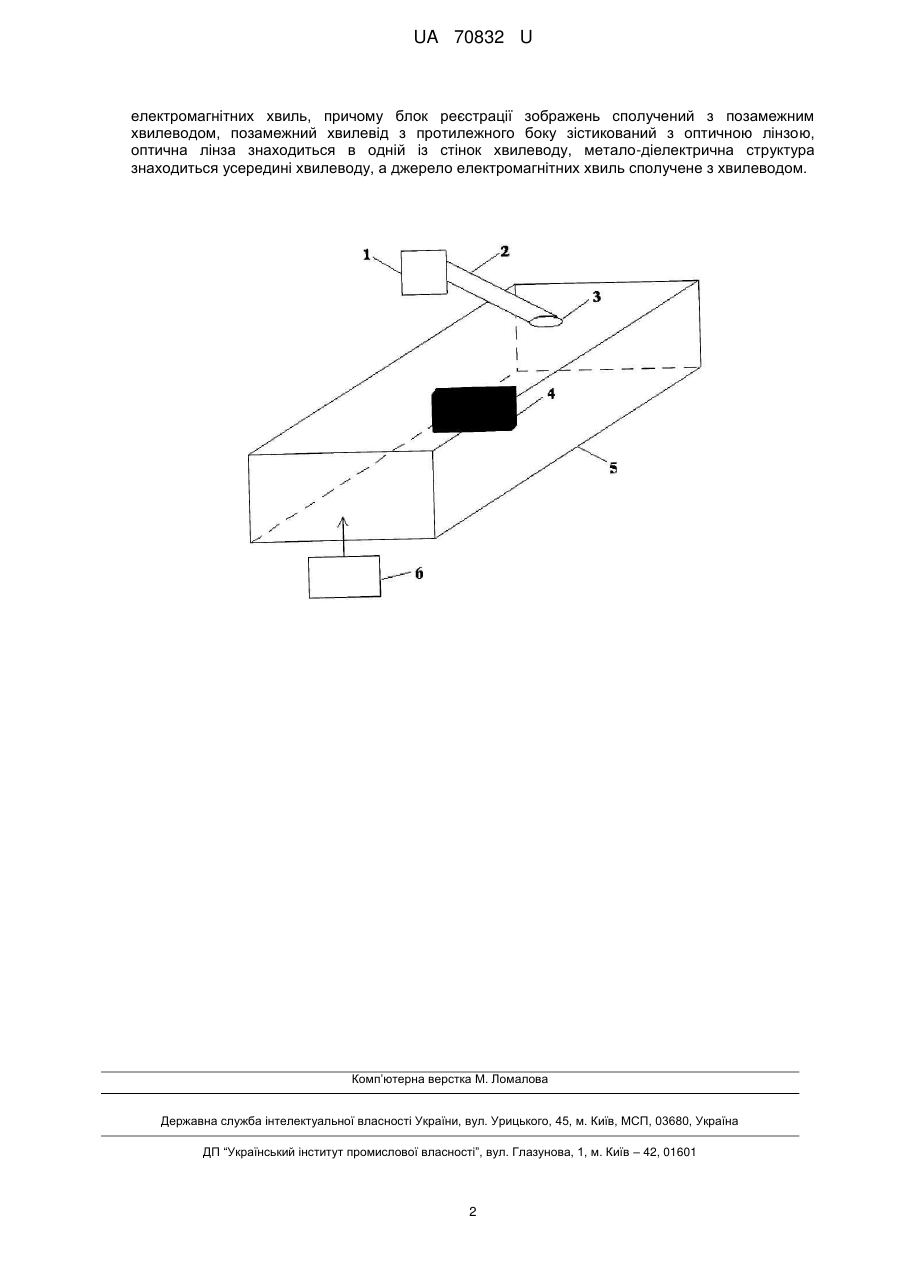

Реферат: Пристрій для візуалізації електротеплових процесів у шаруватих метало-діелектричних структурах містить блок реєстрації зображень, позамежний хвилевід, оптичну лінзу, металодіелектричну структуру, хвилевід, джерело електромагнітних хвиль. UA 70832 U (12) UA 70832 U UA 70832 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв діагностики високонапружених режимів в металодіелектричних структурах і може застосовуватися для візуалізації електротеплових процесів в даних структурах. Відомий як найближчий аналог пристрій для викликання і реєстрації газорозрядного свічення об'єктів. Пристрій включає світлонепроникний корпус з вхідним отвором і розміщені в корпусі розрядну камеру, виконану з оптично прозорого однорідного діелектричного матеріалу, високовольтний електрод, виконаний з оптично прозорого однорідного струмопровідного матеріалу і сполучений з генератором високовольтної імпульсної напруги, датчик сигналу, розташований одноосний з вхідним отвором, розрядною камерою і високовольтним електродом і приєднаний до блоку реєстрації зображення свічення об'єкта, в генератор високовольтної імпульсної напруги включений кварцовий стабілізатор частоти генерації і тригерний одновібратор, який використовує як накопичувач енергії імпульсу розряду еквівалентну індуктивність високовольтного трансформатора. Недолік даного пристрою - неможливість його застосування для візуалізації електротеплових процесів в метало-діелектричних структурах. У основу корисної моделі поставлена задача, удосконалити пристрій для візуалізації електротеплових процесів у шаруватих метало-діелектричних структурах шляхом розширення функціональних можливостей пристрою. Поставлена задача вирішується тим, що пристрій для візуалізації електротеплових процесів у шаруватих метало-діелектричних структурах, що включає блок реєстрації зображень, згідно з корисною моделлю, додатково містить позамежний хвилевід, оптичну лінзу, металодіелектричну структуру, хвилевід, джерело електромагнітних хвиль, причому блок реєстрації зображень сполучений з позамежним хвилеводом, позамежний хвилевід з протилежного боку сполучений з оптичною лінзою, оптична лінза знаходиться в одній із стінок хвилеводу, металодіелектрична структура знаходиться усередині хвилеводу, а джерело електромагнітних хвиль сполучене з хвилеводом. Пристрій забезпечує можливість його застосування для візуалізації електротеплових процесів в метало-діелектричних структурах під впливом потужних електромагнітних полів. Пристрій для візуалізації електротеплових процесів у шаруватих метало-діелектричних структурах містить (креслення) блок реєстрації зображень 1, позамежний хвилевід 2, оптичну лінзу 3, метало-діелектричну структуру 4, хвилевід 5, джерело електромагнітних хвиль 6, причому блок реєстрації зображень 1 сполучений з позамежним хвилеводом 2, позамежний хвилевід 2 з протилежного боку зістикований з оптичною лінзою 3, оптична лінза 3 розташована в одній із стінок хвилеводу 5, а метало-діелектрична структура 4 усередині хвилеводу 5, джерело електромагнітних хвиль 6 сполучене з хвилеводом 5. Пристрій для візуалізації електротеплових процесів у шаруватих метало-діелектричних структурах працює таким чином. Джерело електромагнітних хвиль 6 створює електромагнітне поле в хвилеводі 5. При поміщенні метало-діелектричної структури 4 в хвилевід 5 і наявності в хвилеводі 5 електромагнітній енергії на метало-діелектричної структурі 4 наводяться електричні струми провідності, яка розігріває метало-діелектричну структуру 4. При цьому металодіелектрична структура 4 випускає хвилі видимого і інфрачервоного діапазону. Оптична лінза 3 не впливає на розповсюдження електромагнітної енергії нижчого типу хвилі прямокутного хвилеводу, оскільки поміщена строго по центру широкої стінки хвилеводу 5. Разом з тим, оптична лінза 3 фокусує випромінювання інфрачервоного і видимого спектра від металодіелектричної структури 4 і направляє його через позамежний хвилевід 2 в блок реєстрації зображень 1, який і проводить його реєстрацію. Позамежний хвилевід 2 виконує функцію захисту блока реєстрації зображень 1 від електромагнітної енергії, яка присутня в хвилеводі 5. Приклад використання. Хвилевід 5 може бути прямокутним з розмірами 45 на 90 мм. Як позамежний хвилевід 2 може бути застосований круглий хвилевід, радіусом 1 см. Для блока реєстрації зображень 1 може використовуватися тепловізор FLIR T425. Джерелом електромагнітних хвиль може служити генератор електромагнітних хвиль установки дії потужних монохроматичних електромагнітних хвиль "Парус". Пристрій забезпечує можливість його застосування для візуалізації електротеплових процесів в метало-діелектричних структурах під впливом потужних електромагнітних полів. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для візуалізації електротеплових процесів у шаруватих метало-діелектричних структурах, що включає блок реєстрації зображень, який відрізняється тим що додатково містить позамежний хвилевід, оптичну лінзу, метало-діелектричну структуру, хвилевід, джерело 1 UA 70832 U електромагнітних хвиль, причому блок реєстрації зображень сполучений з позамежним хвилеводом, позамежний хвилевід з протилежного боку зістикований з оптичною лінзою, оптична лінза знаходиться в одній із стінок хвилеводу, метало-діелектрична структура знаходиться усередині хвилеводу, а джерело електромагнітних хвиль сполучене з хвилеводом. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
