Апарат для перемішування рідини

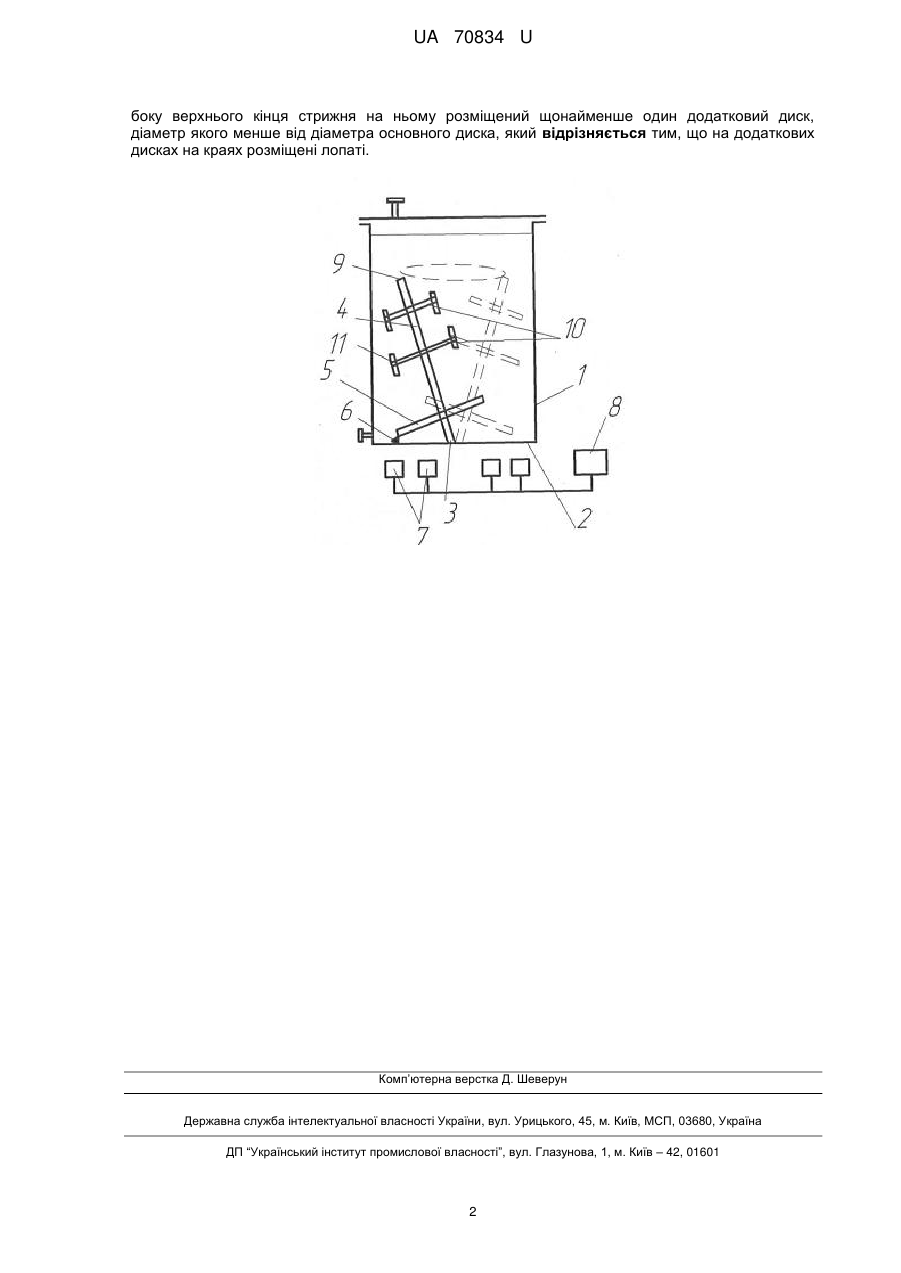

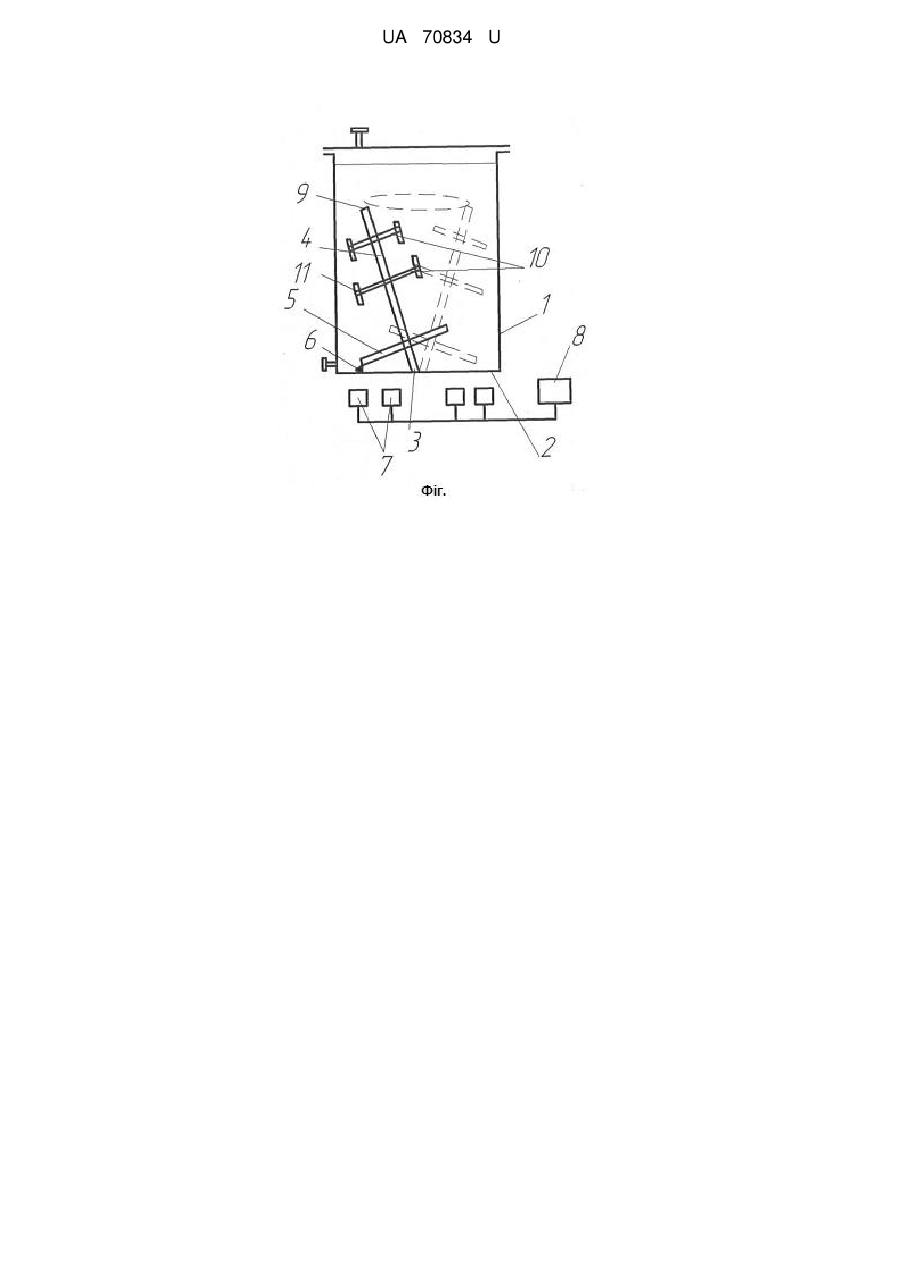

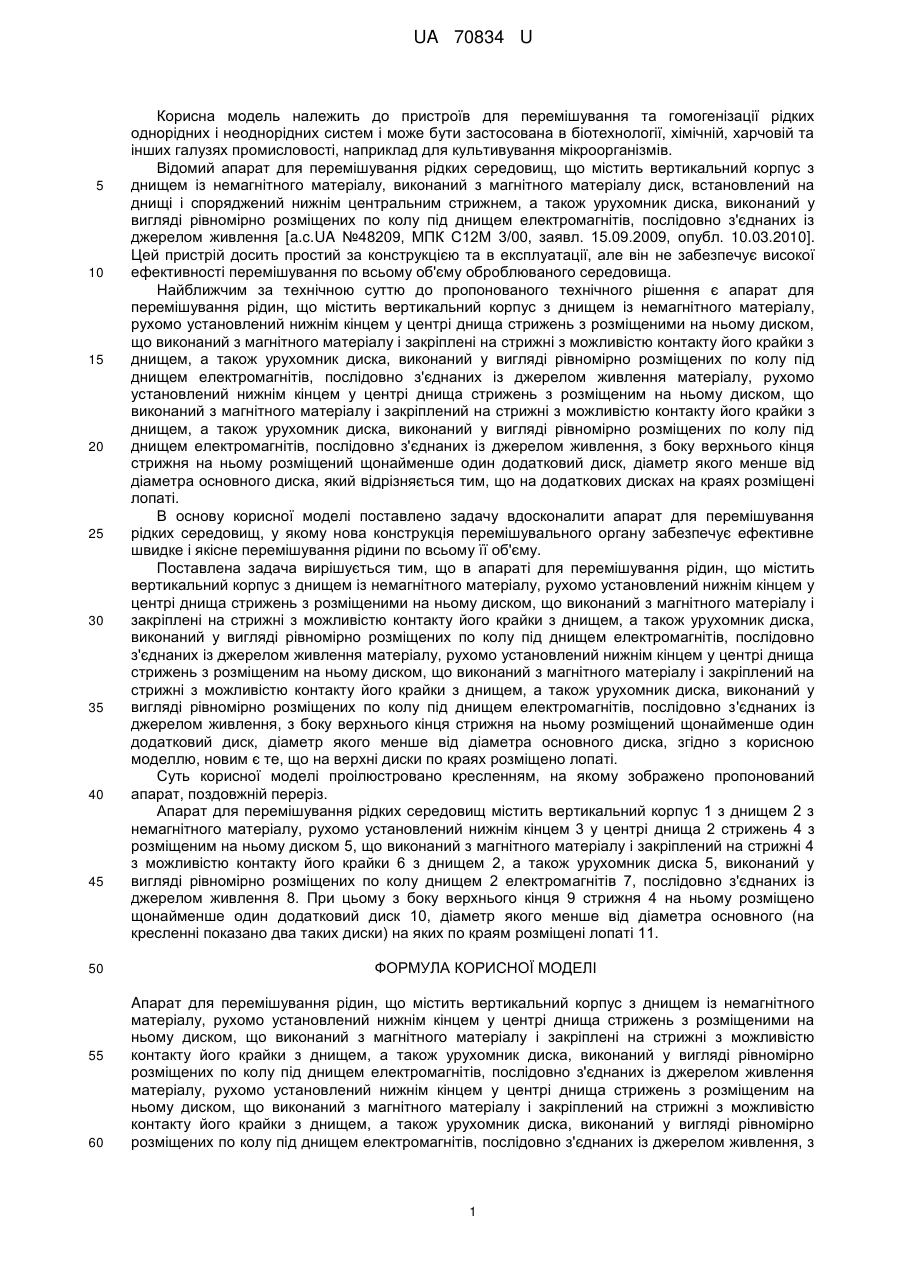

Реферат: Aпарат для перемішування рідин містить вертикальний корпус з днищем із немагнітного матеріалу, рухомо установлений нижнім кінцем у центрі днища стрижень з розміщеними на ньому диском, що виконаний з магнітного матеріалу і закріплені на стрижні з можливістю контакту його крайки з днищем, а також урухомник диска, виконаний у вигляді рівномірно розміщених по колу під днищем електромагнітів, послідовно з'єднаних із джерелом живлення матеріалу, рухомо установлений нижнім кінцем у центрі днища стрижень з розміщеним на ньому диском, що виконаний з магнітного матеріалу і закріплений на стрижні з можливістю контакту його крайки з днищем, а також урухомник диска, виконаний у вигляді рівномірно розміщених по колу під днищем електромагнітів, послідовно з'єднаних із джерелом живлення. З боку верхнього кінця стрижня на ньому розміщений щонайменше один додатковий диск, діаметр якого менше від діаметра основного диска. На додаткових дисках на краях розміщені лопаті. UA 70834 U (54) АПАРАТ ДЛЯ ПЕРЕМІШУВАННЯ РІДИНИ UA 70834 U UA 70834 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для перемішування та гомогенізації рідких однорідних і неоднорідних систем і може бути застосована в біотехнології, хімічній, харчовій та інших галузях промисловості, наприклад для культивування мікроорганізмів. Відомий апарат для перемішування рідких середовищ, що містить вертикальний корпус з днищем із немагнітного матеріалу, виконаний з магнітного матеріалу диск, встановлений на днищі і споряджений нижнім центральним стрижнем, а також урухомник диска, виконаний у вигляді рівномірно розміщених по колу під днищем електромагнітів, послідовно з'єднаних із джерелом живлення [a.c.UA №48209, МПК С12М 3/00, заявл. 15.09.2009, опубл. 10.03.2010]. Цей пристрій досить простий за конструкцією та в експлуатації, але він не забезпечує високої ефективності перемішування по всьому об'єму оброблюваного середовища. Найближчим за технічною суттю до пропонованого технічного рішення є апарат для перемішування рідин, що містить вертикальний корпус з днищем із немагнітного матеріалу, рухомо установлений нижнім кінцем у центрі днища стрижень з розміщеними на ньому диском, що виконаний з магнітного матеріалу і закріплені на стрижні з можливістю контакту його крайки з днищем, а також урухомник диска, виконаний у вигляді рівномірно розміщених по колу під днищем електромагнітів, послідовно з'єднаних із джерелом живлення матеріалу, рухомо установлений нижнім кінцем у центрі днища стрижень з розміщеним на ньому диском, що виконаний з магнітного матеріалу і закріплений на стрижні з можливістю контакту його крайки з днищем, а також урухомник диска, виконаний у вигляді рівномірно розміщених по колу під днищем електромагнітів, послідовно з'єднаних із джерелом живлення, з боку верхнього кінця стрижня на ньому розміщений щонайменше один додатковий диск, діаметр якого менше від діаметра основного диска, який відрізняється тим, що на додаткових дисках на краях розміщені лопаті. В основу корисної моделі поставлено задачу вдосконалити апарат для перемішування рідких середовищ, у якому нова конструкція перемішувального органу забезпечує ефективне швидке і якісне перемішування рідини по всьому її об'єму. Поставлена задача вирішується тим, що в апараті для перемішування рідин, що містить вертикальний корпус з днищем із немагнітного матеріалу, рухомо установлений нижнім кінцем у центрі днища стрижень з розміщеними на ньому диском, що виконаний з магнітного матеріалу і закріплені на стрижні з можливістю контакту його крайки з днищем, а також урухомник диска, виконаний у вигляді рівномірно розміщених по колу під днищем електромагнітів, послідовно з'єднаних із джерелом живлення матеріалу, рухомо установлений нижнім кінцем у центрі днища стрижень з розміщеним на ньому диском, що виконаний з магнітного матеріалу і закріплений на стрижні з можливістю контакту його крайки з днищем, а також урухомник диска, виконаний у вигляді рівномірно розміщених по колу під днищем електромагнітів, послідовно з'єднаних із джерелом живлення, з боку верхнього кінця стрижня на ньому розміщений щонайменше один додатковий диск, діаметр якого менше від діаметра основного диска, згідно з корисною моделлю, новим є те, що на верхні диски по краях розміщено лопаті. Суть корисної моделі проілюстровано кресленням, на якому зображено пропонований апарат, поздовжній переріз. Апарат для перемішування рідких середовищ містить вертикальний корпус 1 з днищем 2 з немагнітного матеріалу, рухомо установлений нижнім кінцем 3 у центрі днища 2 стрижень 4 з розміщеним на ньому диском 5, що виконаний з магнітного матеріалу і закріплений на стрижні 4 з можливістю контакту його крайки 6 з днищем 2, а також урухомник диска 5, виконаний у вигляді рівномірно розміщених по колу днищем 2 електромагнітів 7, послідовно з'єднаних із джерелом живлення 8. При цьому з боку верхнього кінця 9 стрижня 4 на ньому розміщено щонайменше один додатковий диск 10, діаметр якого менше від діаметра основного (на кресленні показано два таких диски) на яких по краям розміщені лопаті 11. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Aпарат для перемішування рідин, що містить вертикальний корпус з днищем із немагнітного матеріалу, рухомо установлений нижнім кінцем у центрі днища стрижень з розміщеними на ньому диском, що виконаний з магнітного матеріалу і закріплені на стрижні з можливістю контакту його крайки з днищем, а також урухомник диска, виконаний у вигляді рівномірно розміщених по колу під днищем електромагнітів, послідовно з'єднаних із джерелом живлення матеріалу, рухомо установлений нижнім кінцем у центрі днища стрижень з розміщеним на ньому диском, що виконаний з магнітного матеріалу і закріплений на стрижні з можливістю контакту його крайки з днищем, а також урухомник диска, виконаний у вигляді рівномірно розміщених по колу під днищем електромагнітів, послідовно з'єднаних із джерелом живлення, з 1 UA 70834 U боку верхнього кінця стрижня на ньому розміщений щонайменше один додатковий диск, діаметр якого менше від діаметра основного диска, який відрізняється тим, що на додаткових дисках на краях розміщені лопаті. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
