Агрегат ґрунтообробний

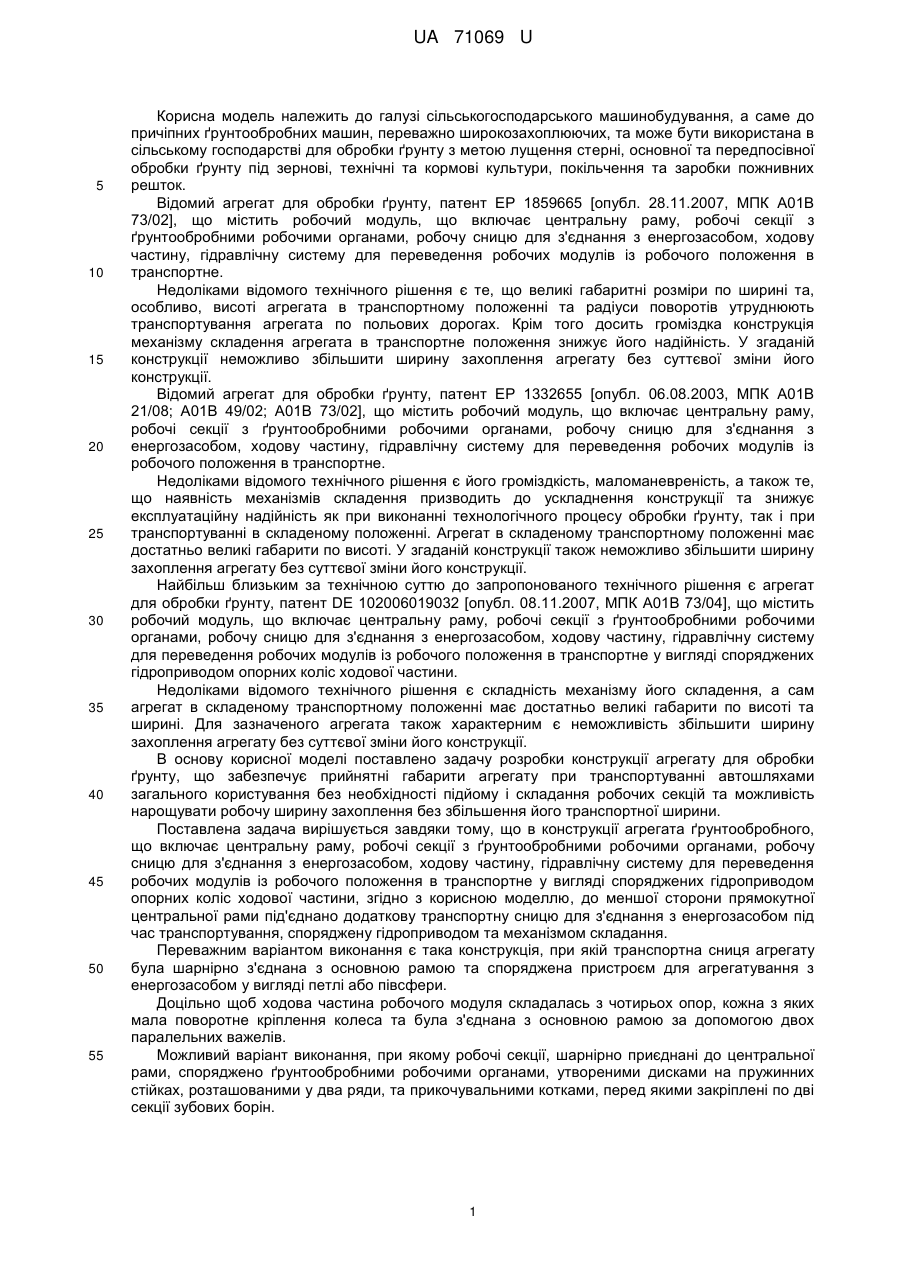

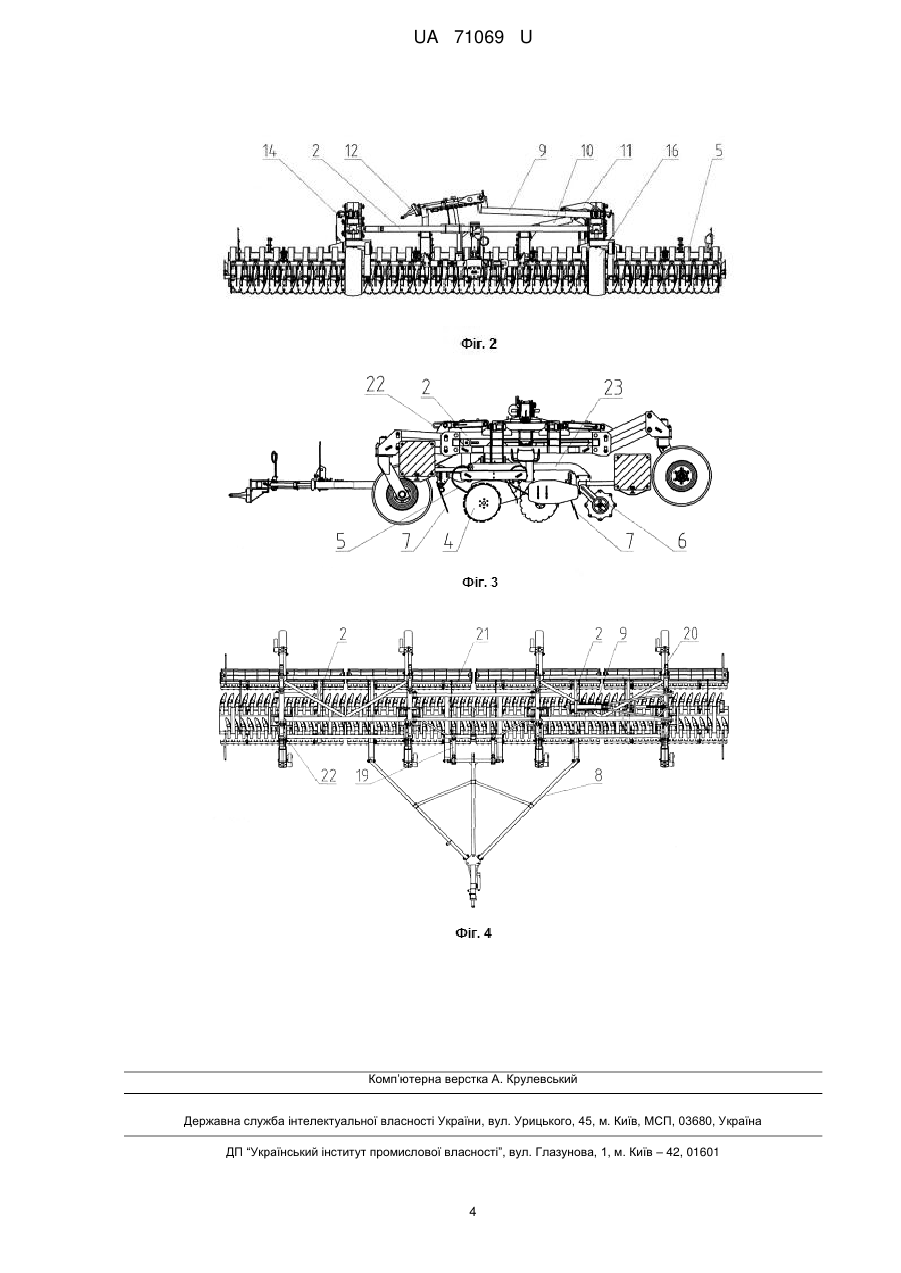

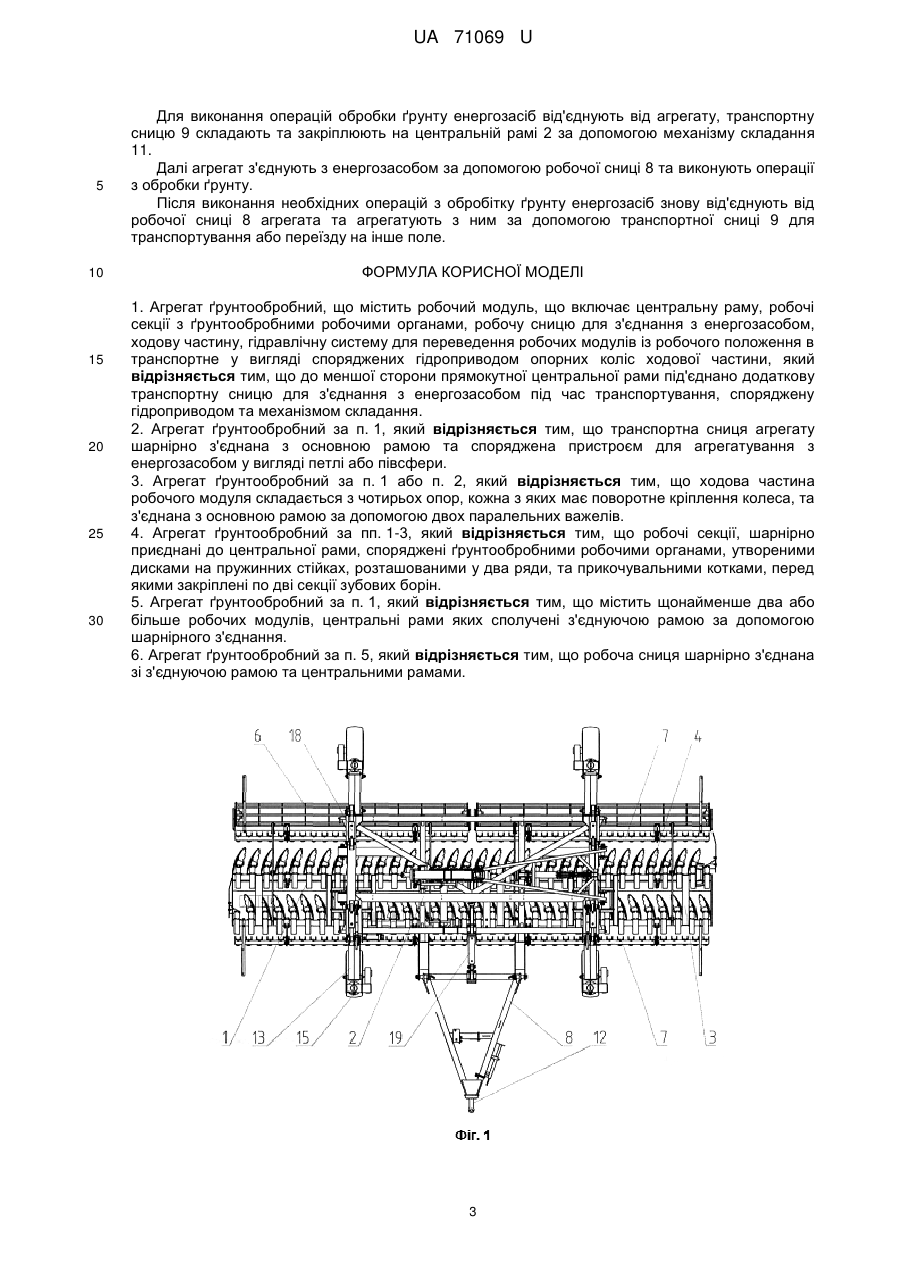

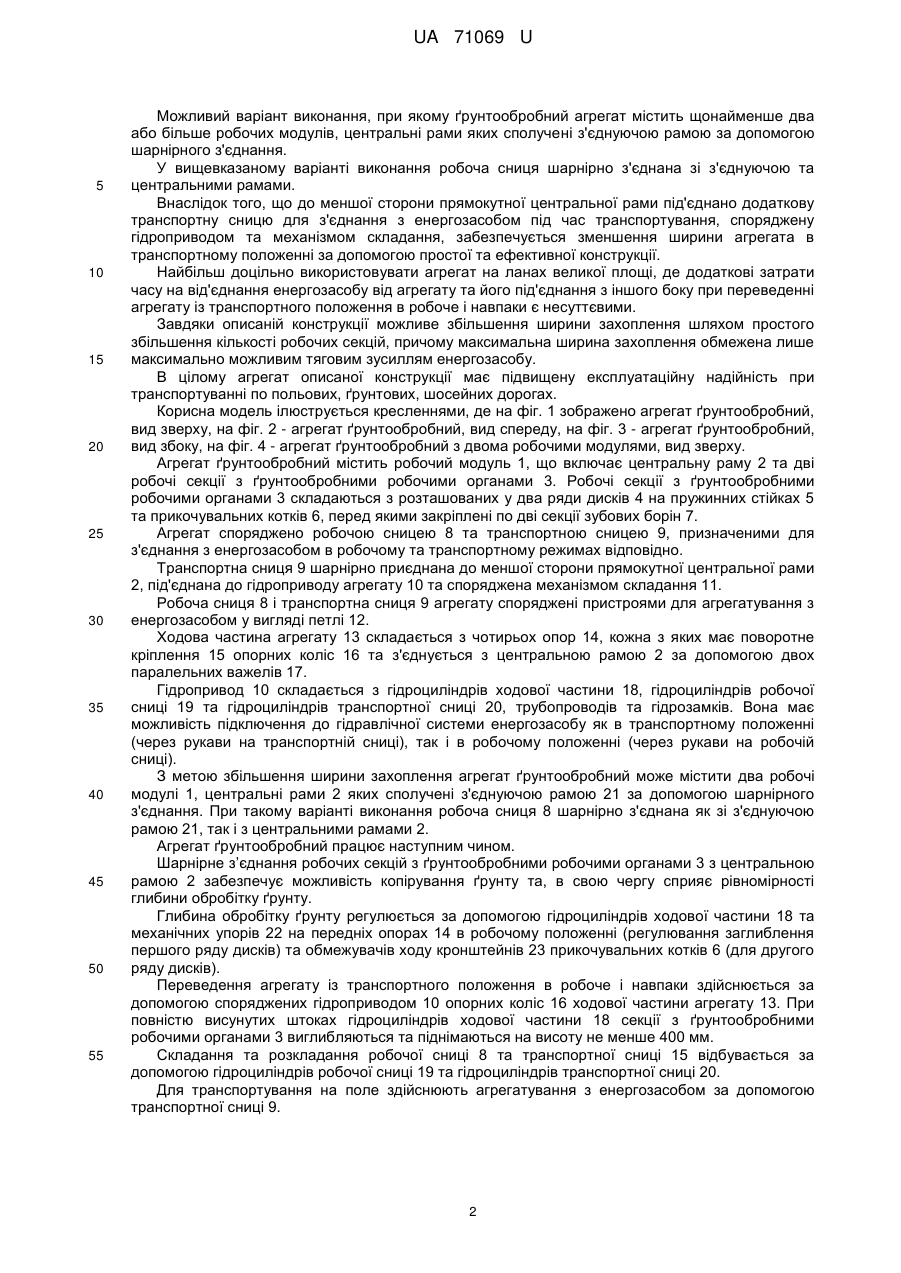

Реферат: UA 71069 U UA 71069 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до причіпних ґрунтообробних машин, переважно широкозахоплюючих, та може бути використана в сільському господарстві для обробки ґрунту з метою лущення стерні, основної та передпосівної обробки ґрунту під зернові, технічні та кормові культури, покільчення та заробки пожнивних решток. Відомий агрегат для обробки ґрунту, патент ЕР 1859665 [опубл. 28.11.2007, МПК А01В 73/02], що містить робочий модуль, що включає центральну раму, робочі секції з ґрунтообробними робочими органами, робочу сницю для з'єднання з енергозасобом, ходову частину, гідравлічну систему для переведення робочих модулів із робочого положення в транспортне. Недоліками відомого технічного рішення є те, що великі габаритні розміри по ширині та, особливо, висоті агрегата в транспортному положенні та радіуси поворотів утруднюють транспортування агрегата по польових дорогах. Крім того досить громіздка конструкція механізму складення агрегата в транспортне положення знижує його надійність. У згаданій конструкції неможливо збільшити ширину захоплення агрегату без суттєвої зміни його конструкції. Відомий агрегат для обробки ґрунту, патент ЕР 1332655 [опубл. 06.08.2003, МПК А01В 21/08; А01В 49/02; А01В 73/02], що містить робочий модуль, що включає центральну раму, робочі секції з ґрунтообробними робочими органами, робочу сницю для з'єднання з енергозасобом, ходову частину, гідравлічну систему для переведення робочих модулів із робочого положення в транспортне. Недоліками відомого технічного рішення є його громіздкість, маломаневреність, а також те, що наявність механізмів складення призводить до ускладнення конструкції та знижує експлуатаційну надійність як при виконанні технологічного процесу обробки ґрунту, так і при транспортуванні в складеному положенні. Агрегат в складеному транспортному положенні має достатньо великі габарити по висоті. У згаданій конструкції також неможливо збільшити ширину захоплення агрегату без суттєвої зміни його конструкції. Найбільш близьким за технічною суттю до запропонованого технічного рішення є агрегат для обробки ґрунту, патент DE 102006019032 [опубл. 08.11.2007, МПК А01В 73/04], що містить робочий модуль, що включає центральну раму, робочі секції з ґрунтообробними робочими органами, робочу сницю для з'єднання з енергозасобом, ходову частину, гідравлічну систему для переведення робочих модулів із робочого положення в транспортне у вигляді споряджених гідроприводом опорних коліс ходової частини. Недоліками відомого технічного рішення є складність механізму його складення, а сам агрегат в складеному транспортному положенні має достатньо великі габарити по висоті та ширині. Для зазначеного агрегата також характерним є неможливість збільшити ширину захоплення агрегату без суттєвої зміни його конструкції. В основу корисної моделі поставлено задачу розробки конструкції агрегату для обробки ґрунту, що забезпечує прийнятні габарити агрегату при транспортуванні автошляхами загального користування без необхідності підйому і складання робочих секцій та можливість нарощувати робочу ширину захоплення без збільшення його транспортної ширини. Поставлена задача вирішується завдяки тому, що в конструкції агрегата ґрунтообробного, що включає центральну раму, робочі секції з ґрунтообробними робочими органами, робочу сницю для з'єднання з енергозасобом, ходову частину, гідравлічну систему для переведення робочих модулів із робочого положення в транспортне у вигляді споряджених гідроприводом опорних коліс ходової частини, згідно з корисною моделлю, до меншої сторони прямокутної центральної рами під'єднано додаткову транспортну сницю для з'єднання з енергозасобом під час транспортування, споряджену гідроприводом та механізмом складання. Переважним варіантом виконання є така конструкція, при якій транспортна сниця агрегату була шарнірно з'єднана з основною рамою та споряджена пристроєм для агрегатування з енергозасобом у вигляді петлі або півсфери. Доцільно щоб ходова частина робочого модуля складалась з чотирьох опор, кожна з яких мала поворотне кріплення колеса та була з'єднана з основною рамою за допомогою двох паралельних важелів. Можливий варіант виконання, при якому робочі секції, шарнірно приєднані до центральної рами, споряджено ґрунтообробними робочими органами, утвореними дисками на пружинних стійках, розташованими у два ряди, та прикочувальними котками, перед якими закріплені по дві секції зубових борін. 1 UA 71069 U 5 10 15 20 25 30 35 40 45 50 55 Можливий варіант виконання, при якому ґрунтообробний агрегат містить щонайменше два або більше робочих модулів, центральні рами яких сполучені з'єднуючою рамою за допомогою шарнірного з'єднання. У вищевказаному варіанті виконання робоча сниця шарнірно з'єднана зі з'єднуючою та центральними рамами. Внаслідок того, що до меншої сторони прямокутної центральної рами під'єднано додаткову транспортну сницю для з'єднання з енергозасобом під час транспортування, споряджену гідроприводом та механізмом складання, забезпечується зменшення ширини агрегата в транспортному положенні за допомогою простої та ефективної конструкції. Найбільш доцільно використовувати агрегат на ланах великої площі, де додаткові затрати часу на від'єднання енергозасобу від агрегату та його під'єднання з іншого боку при переведенні агрегату із транспортного положення в робоче і навпаки є несуттєвими. Завдяки описаній конструкції можливе збільшення ширини захоплення шляхом простого збільшення кількості робочих секцій, причому максимальна ширина захоплення обмежена лише максимально можливим тяговим зусиллям енергозасобу. В цілому агрегат описаної конструкції має підвищену експлуатаційну надійність при транспортуванні по польових, ґрунтових, шосейних дорогах. Корисна модель ілюструється кресленнями, де на фіг. 1 зображено агрегат ґрунтообробний, вид зверху, на фіг. 2 - агрегат ґрунтообробний, вид спереду, на фіг. 3 - агрегат ґрунтообробний, вид збоку, на фіг. 4 - агрегат ґрунтообробний з двома робочими модулями, вид зверху. Агрегат ґрунтообробний містить робочий модуль 1, що включає центральну раму 2 та дві робочі секції з ґрунтообробними робочими органами 3. Робочі секції з ґрунтообробними робочими органами 3 складаються з розташованих у два ряди дисків 4 на пружинних стійках 5 та прикочувальних котків 6, перед якими закріплені по дві секції зубових борін 7. Агрегат споряджено робочою сницею 8 та транспортною сницею 9, призначеними для з'єднання з енергозасобом в робочому та транспортному режимах відповідно. Транспортна сниця 9 шарнірно приєднана до меншої сторони прямокутної центральної рами 2, під'єднана до гідроприводу агрегату 10 та споряджена механізмом складання 11. Робоча сниця 8 і транспортна сниця 9 агрегату споряджені пристроями для агрегатування з енергозасобом у вигляді петлі 12. Ходова частина агрегату 13 складається з чотирьох опор 14, кожна з яких має поворотне кріплення 15 опорних коліс 16 та з'єднується з центральною рамою 2 за допомогою двох паралельних важелів 17. Гідропривод 10 складається з гідроциліндрів ходової частини 18, гідроциліндрів робочої сниці 19 та гідроциліндрів транспортної сниці 20, трубопроводів та гідрозамків. Вона має можливість підключення до гідравлічної системи енергозасобу як в транспортному положенні (через рукави на транспортній сниці), так і в робочому положенні (через рукави на робочій сниці). З метою збільшення ширини захоплення агрегат ґрунтообробний може містити два робочі модулі 1, центральні рами 2 яких сполучені з'єднуючою рамою 21 за допомогою шарнірного з'єднання. При такому варіанті виконання робоча сниця 8 шарнірно з'єднана як зі з'єднуючою рамою 21, так і з центральними рамами 2. Агрегат ґрунтообробний працює наступним чином. Шарнірне з’єднання робочих секцій з ґрунтообробними робочими органами 3 з центральною рамою 2 забезпечує можливість копірування ґрунту та, в свою чергу сприяє рівномірності глибини обробітку ґрунту. Глибина обробітку ґрунту регулюється за допомогою гідроциліндрів ходової частини 18 та механічних упорів 22 на передніх опорах 14 в робочому положенні (регулювання заглиблення першого ряду дисків) та обмежувачів ходу кронштейнів 23 прикочувальних котків 6 (для другого ряду дисків). Переведення агрегату із транспортного положення в робоче і навпаки здійснюється за допомогою споряджених гідроприводом 10 опорних коліс 16 ходової частини агрегату 13. При повністю висунутих штоках гідроциліндрів ходової частини 18 секції з ґрунтообробними робочими органами 3 виглибляються та піднімаються на висоту не менше 400 мм. Складання та розкладання робочої сниці 8 та транспортної сниці 15 відбувається за допомогою гідроциліндрів робочої сниці 19 та гідроциліндрів транспортної сниці 20. Для транспортування на поле здійснюють агрегатування з енергозасобом за допомогою транспортної сниці 9. 2 UA 71069 U 5 10 15 20 25 30 Для виконання операцій обробки ґрунту енергозасіб від'єднують від агрегату, транспортну сницю 9 складають та закріплюють на центральній рамі 2 за допомогою механізму складання 11. Далі агрегат з'єднують з енергозасобом за допомогою робочої сниці 8 та виконують операції з обробки ґрунту. Після виконання необхідних операцій з обробітку ґрунту енергозасіб знову від'єднують від робочої сниці 8 агрегата та агрегатують з ним за допомогою транспортної сниці 9 для транспортування або переїзду на інше поле. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Агрегат ґрунтообробний, що містить робочий модуль, що включає центральну раму, робочі секції з ґрунтообробними робочими органами, робочу сницю для з'єднання з енергозасобом, ходову частину, гідравлічну систему для переведення робочих модулів із робочого положення в транспортне у вигляді споряджених гідроприводом опорних коліс ходової частини, який відрізняється тим, що до меншої сторони прямокутної центральної рами під'єднано додаткову транспортну сницю для з'єднання з енергозасобом під час транспортування, споряджену гідроприводом та механізмом складання. 2. Агрегат ґрунтообробний за п. 1, який відрізняється тим, що транспортна сниця агрегату шарнірно з'єднана з основною рамою та споряджена пристроєм для агрегатування з енергозасобом у вигляді петлі або півсфери. 3. Агрегат ґрунтообробний за п. 1 або п. 2, який відрізняється тим, що ходова частина робочого модуля складається з чотирьох опор, кожна з яких має поворотне кріплення колеса, та з'єднана з основною рамою за допомогою двох паралельних важелів. 4. Агрегат ґрунтообробний за пп. 1-3, який відрізняється тим, що робочі секції, шарнірно приєднані до центральної рами, споряджені ґрунтообробними робочими органами, утвореними дисками на пружинних стійках, розташованими у два ряди, та прикочувальними котками, перед якими закріплені по дві секції зубових борін. 5. Агрегат ґрунтообробний за п. 1, який відрізняється тим, що містить щонайменше два або більше робочих модулів, центральні рами яких сполучені з'єднуючою рамою за допомогою шарнірного з'єднання. 6. Агрегат ґрунтообробний за п. 5, який відрізняється тим, що робоча сниця шарнірно з'єднана зі з'єднуючою рамою та центральними рамами. 3 UA 71069 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
