Конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів

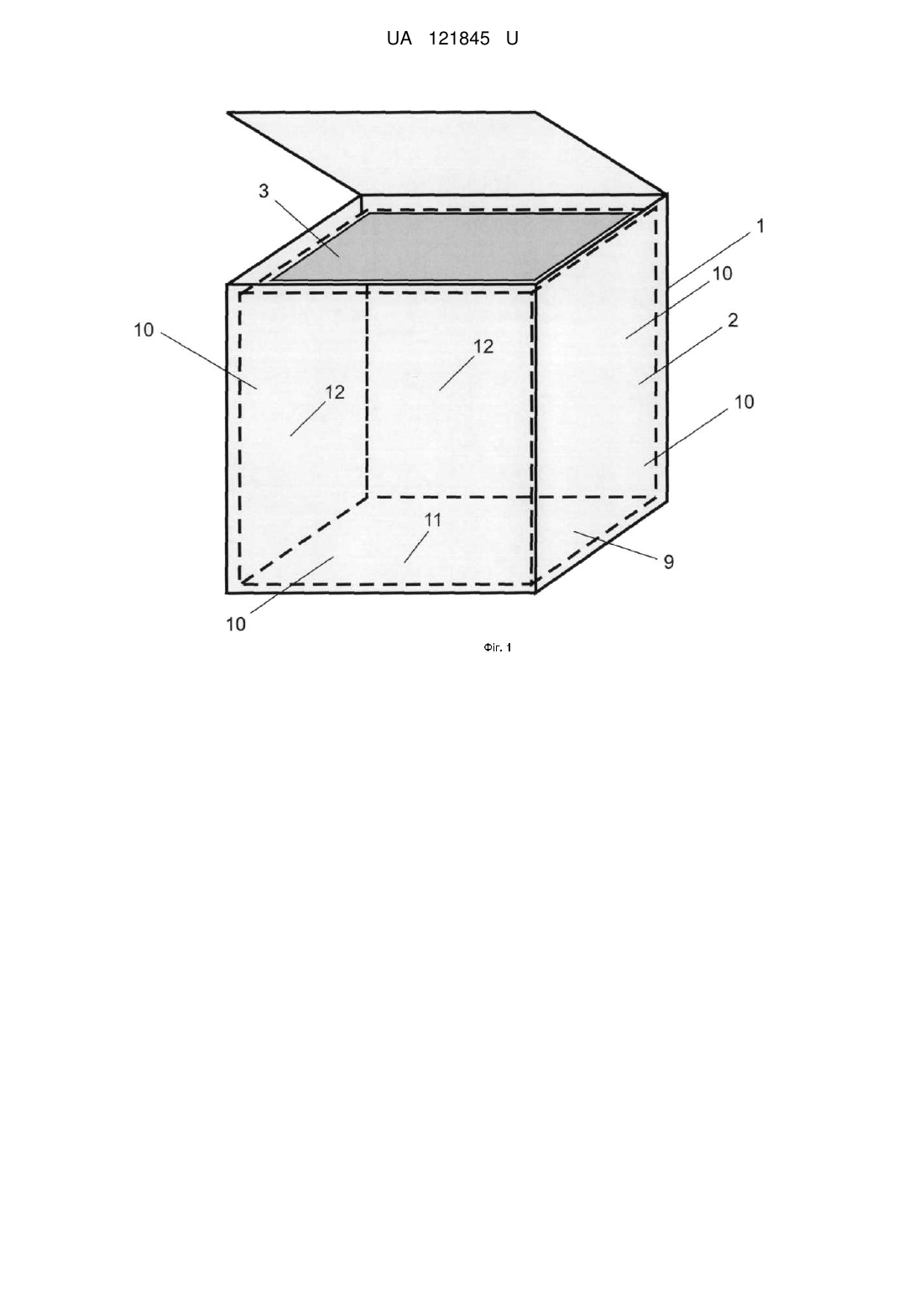

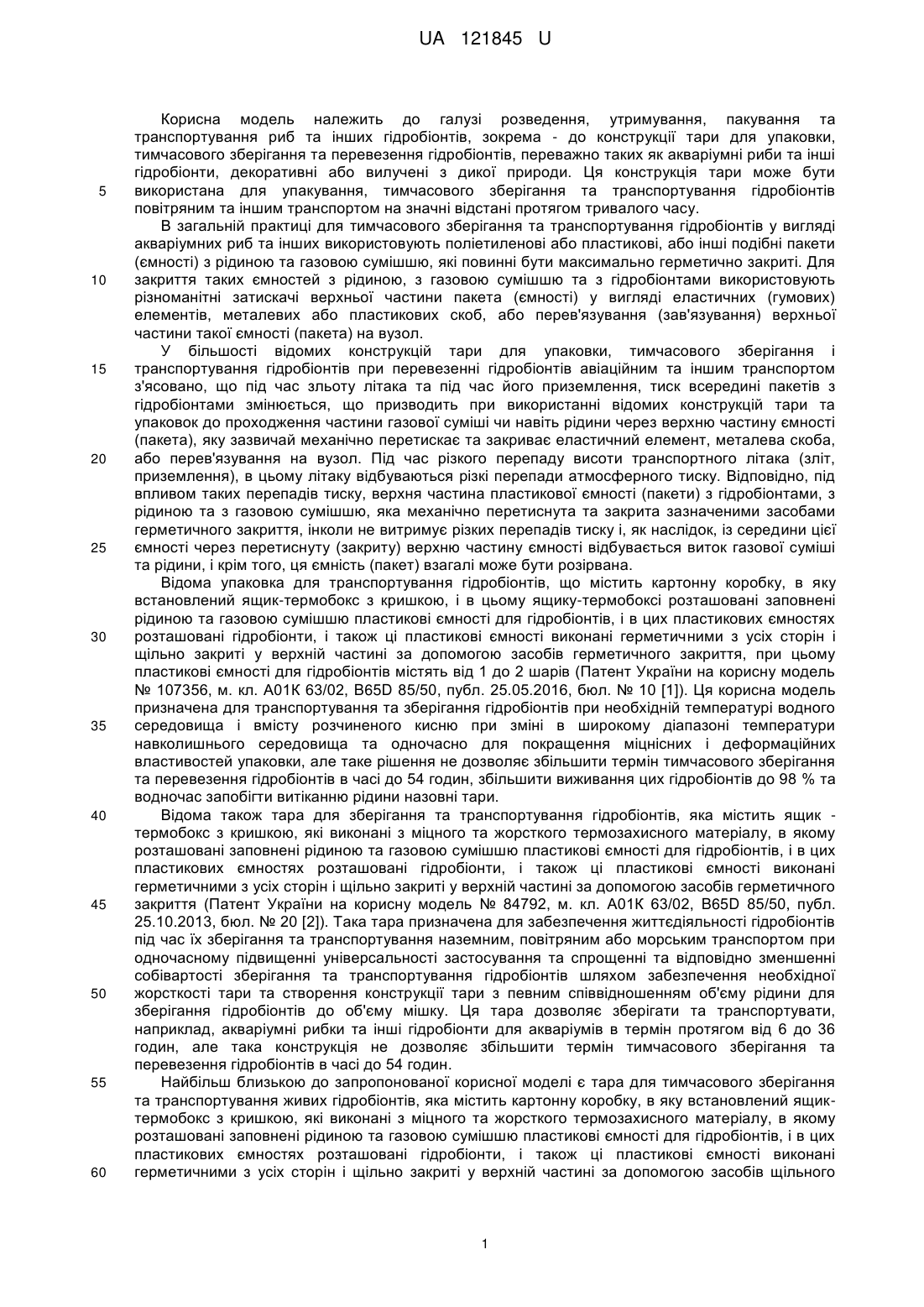

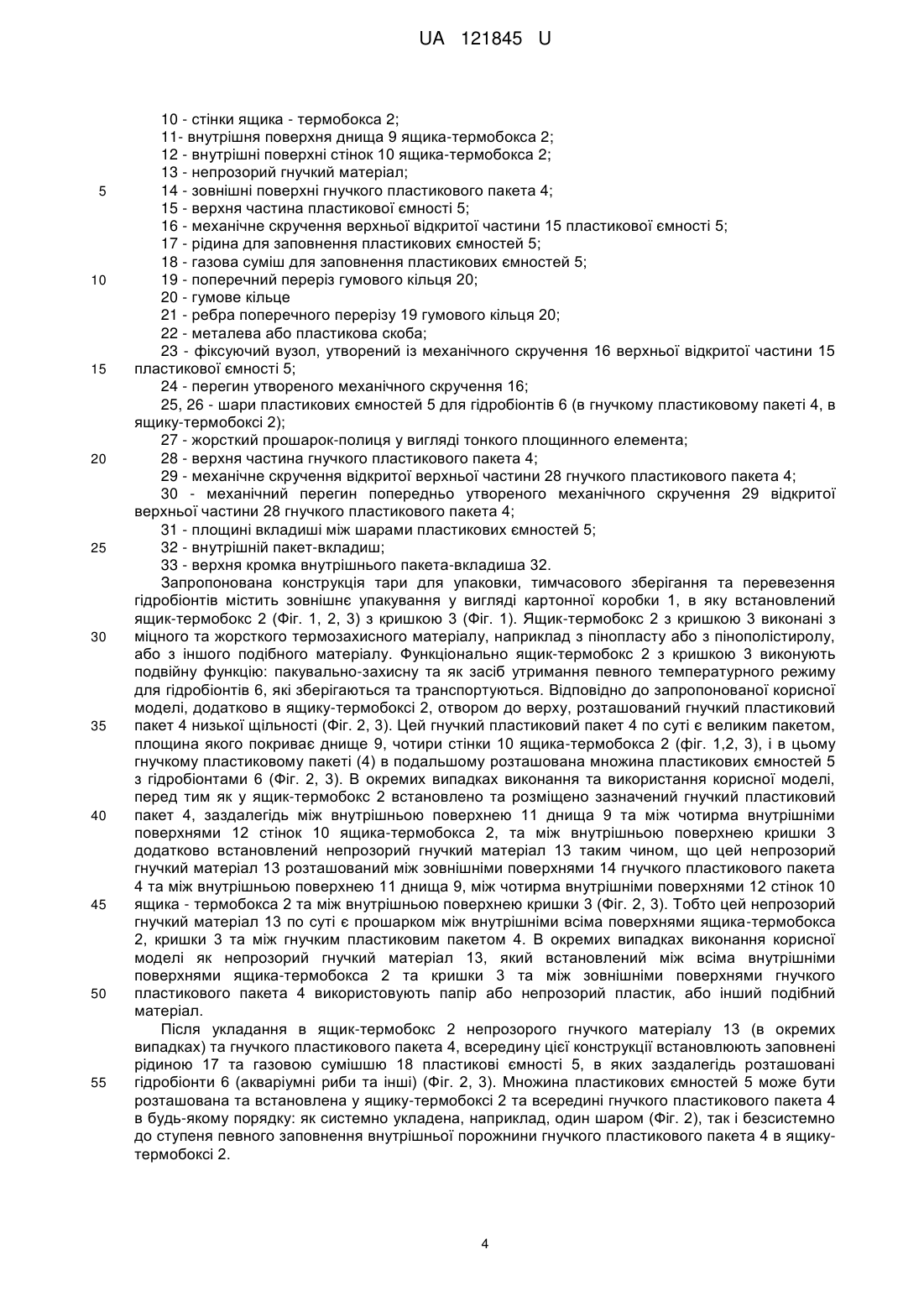

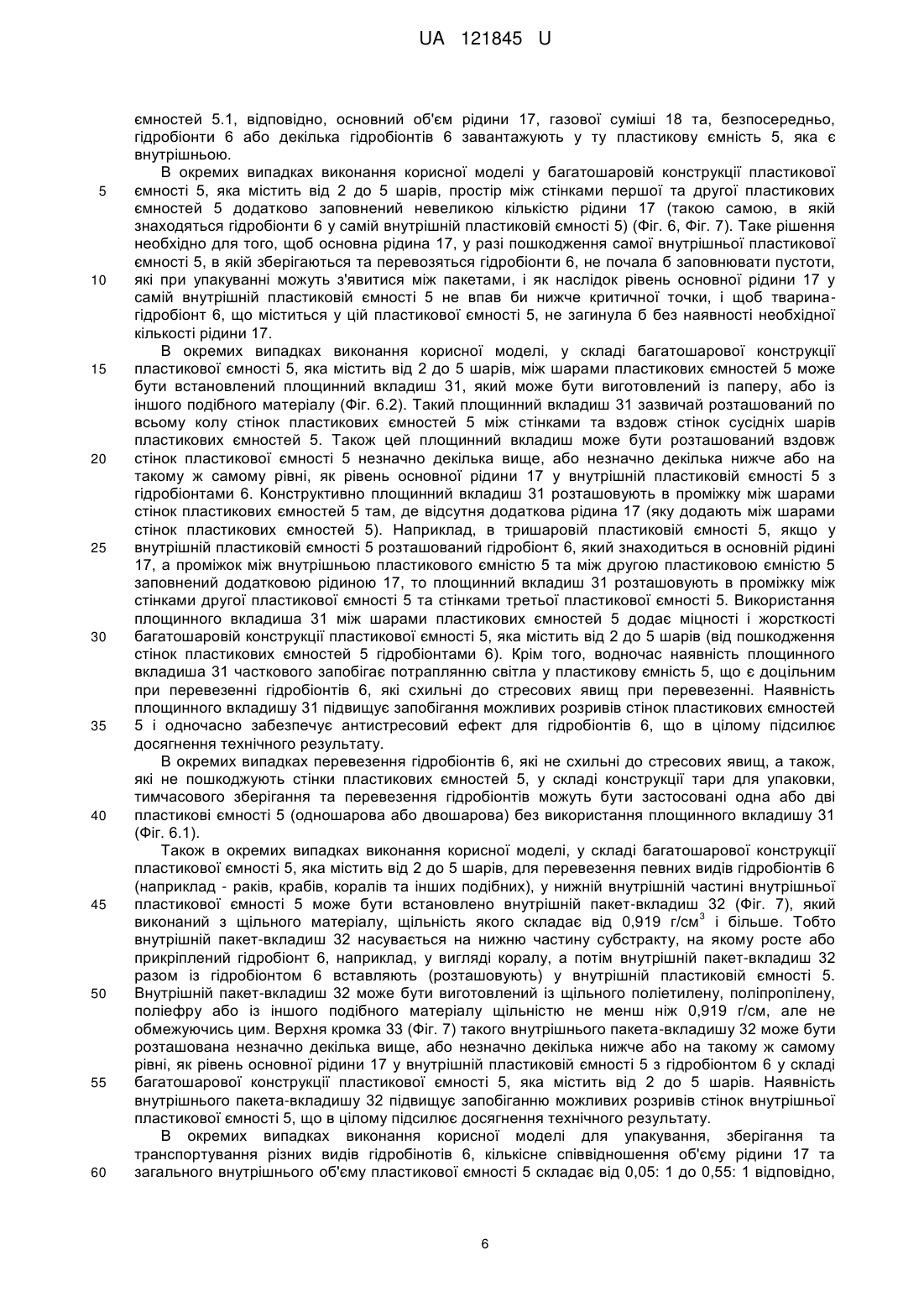

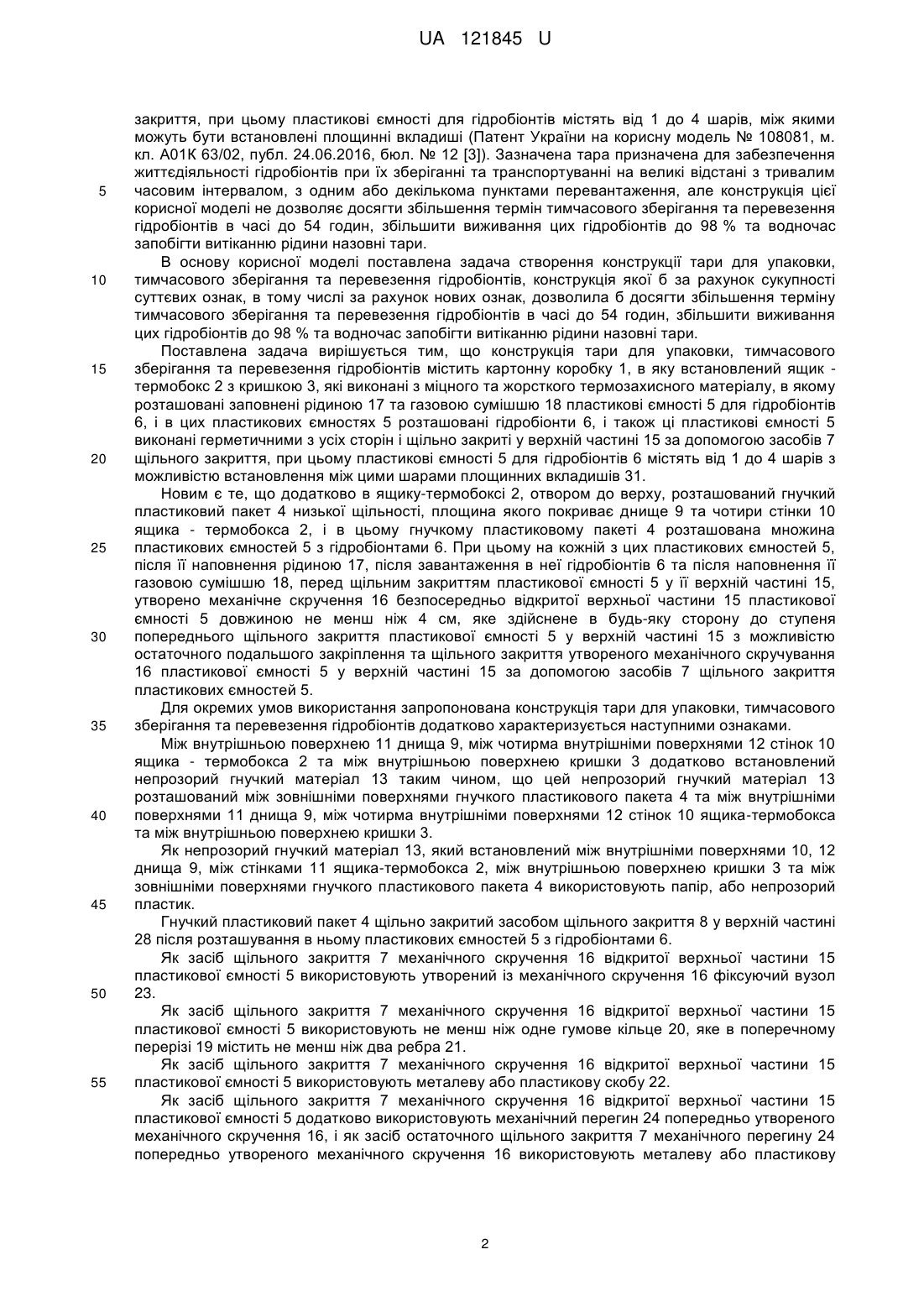

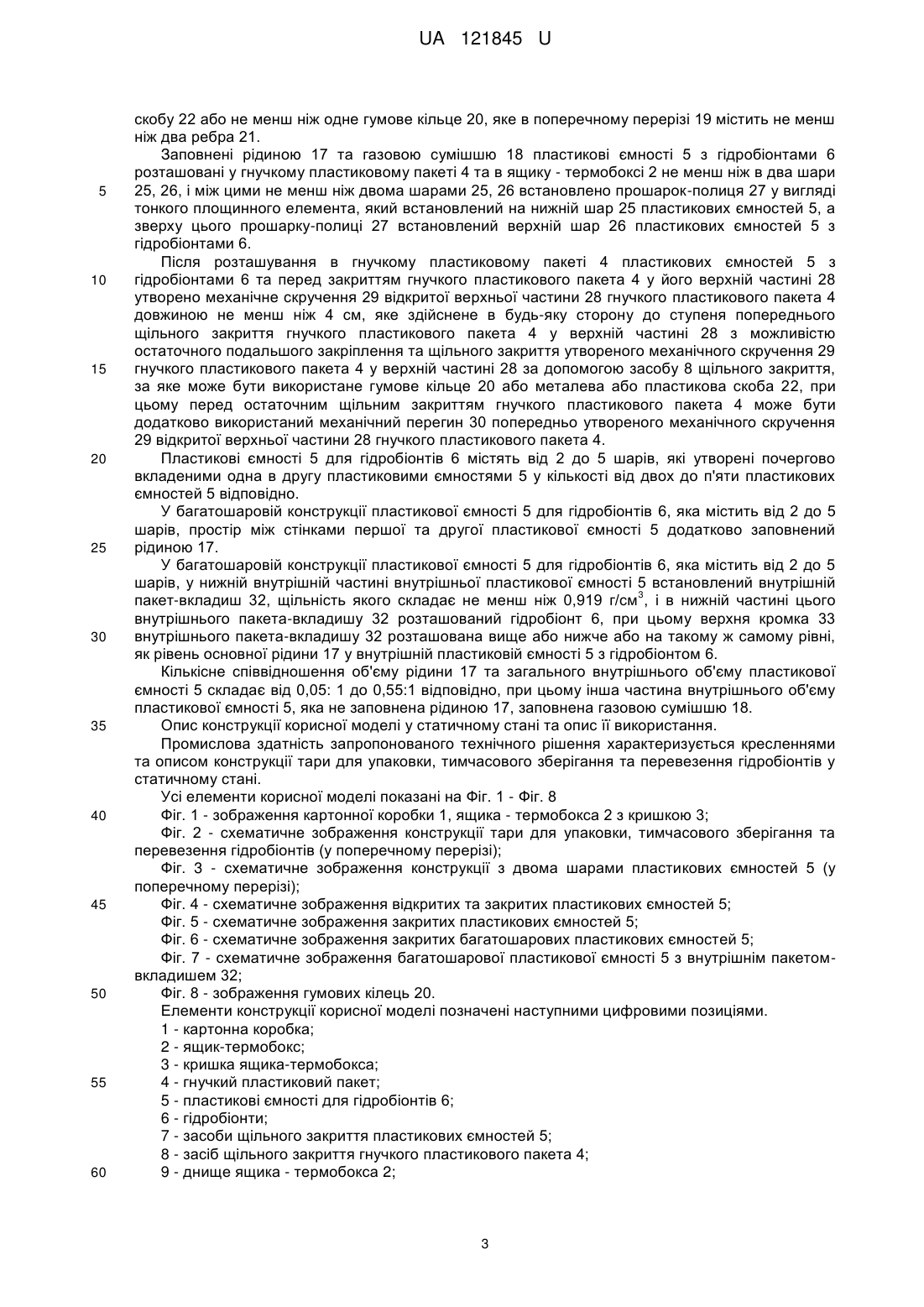

Реферат: Конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів містить картонну коробку (1), в яку встановлений ящик - термобокс (2) з кришкою (3), які виконані з міцного та жорсткого термозахисного матеріалу, в якому розташовані заповнені рідиною (17) та газовою сумішшю (18) пластикові ємності (5) для гідробіонтів (6), і в цих пластикових ємностях (5) розташовані гідробіонти (6), і також ці пластикові ємності (5) виконані герметичними з усіх сторін і щільно закриті у верхній частині (15) за допомогою засобів (7) щільного закриття, при цьому пластикові ємності (5) для гідробіонтів (6) містять від 1 до 4 шарів з можливістю встановлення між цими шарами площинних вкладишів (31). UA 121845 U (54) КОНСТРУКЦІЯ ТАРИ ДЛЯ УПАКОВКИ, ТИМЧАСОВОГО ЗБЕРІГАННЯ ТА ПЕРЕВЕЗЕННЯ ГІДРОБІОНТІВ UA 121845 U UA 121845 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі розведення, утримування, пакування та транспортування риб та інших гідробіонтів, зокрема - до конструкції тари для упаковки, тимчасового зберігання та перевезення гідробіонтів, переважно таких як акваріумні риби та інші гідробіонти, декоративні або вилучені з дикої природи. Ця конструкція тари може бути використана для упакування, тимчасового зберігання та транспортування гідробіонтів повітряним та іншим транспортом на значні відстані протягом тривалого часу. В загальній практиці для тимчасового зберігання та транспортування гідробіонтів у вигляді акваріумних риб та інших використовують поліетиленові або пластикові, або інші подібні пакети (ємності) з рідиною та газовою сумішшю, які повинні бути максимально герметично закриті. Для закриття таких ємностей з рідиною, з газовою сумішшю та з гідробіонтами використовують різноманітні затискачі верхньої частини пакета (ємності) у вигляді еластичних (гумових) елементів, металевих або пластикових скоб, або перев'язування (зав'язування) верхньої частини такої ємності (пакета) на вузол. У більшості відомих конструкцій тари для упаковки, тимчасового зберігання і транспортування гідробіонтів при перевезенні гідробіонтів авіаційним та іншим транспортом з'ясовано, що під час зльоту літака та під час його приземлення, тиск всередині пакетів з гідробіонтами змінюється, що призводить при використанні відомих конструкцій тари та упаковок до проходження частини газової суміші чи навіть рідини через верхню частину ємності (пакета), яку зазвичай механічно перетискає та закриває еластичний елемент, металева скоба, або перев'язування на вузол. Під час різкого перепаду висоти транспортного літака (зліт, приземлення), в цьому літаку відбуваються різкі перепади атмосферного тиску. Відповідно, під впливом таких перепадів тиску, верхня частина пластикової ємності (пакети) з гідробіонтами, з рідиною та з газовою сумішшю, яка механічно перетиснута та закрита зазначеними засобами герметичного закриття, інколи не витримує різких перепадів тиску і, як наслідок, із середини цієї ємності через перетиснуту (закриту) верхню частину ємності відбувається виток газової суміші та рідини, і крім того, ця ємність (пакет) взагалі може бути розірвана. Відома упаковка для транспортування гідробіонтів, що містить картонну коробку, в яку встановлений ящик-термобокс з кришкою, і в цьому ящику-термобоксі розташовані заповнені рідиною та газовою сумішшю пластикові ємності для гідробіонтів, і в цих пластикових ємностях розташовані гідробіонти, і також ці пластикові ємності виконані герметичними з усіх сторін і щільно закриті у верхній частині за допомогою засобів герметичного закриття, при цьому пластикові ємності для гідробіонтів містять від 1 до 2 шарів (Патент України на корисну модель № 107356, м. кл. А01К 63/02, B65D 85/50, публ. 25.05.2016, бюл. № 10 [1]). Ця корисна модель призначена для транспортування та зберігання гідробіонтів при необхідній температурі водного середовища і вмісту розчиненого кисню при зміні в широкому діапазоні температури навколишнього середовища та одночасно для покращення міцнісних і деформаційних властивостей упаковки, але таке рішення не дозволяє збільшити термін тимчасового зберігання та перевезення гідробіонтів в часі до 54 годин, збільшити виживання цих гідробіонтів до 98 % та водночас запобігти витіканню рідини назовні тари. Відома також тара для зберігання та транспортування гідробіонтів, яка містить ящик термобокс з кришкою, які виконані з міцного та жорсткого термозахисного матеріалу, в якому розташовані заповнені рідиною та газовою сумішшю пластикові ємності для гідробіонтів, і в цих пластикових ємностях розташовані гідробіонти, і також ці пластикові ємності виконані герметичними з усіх сторін і щільно закриті у верхній частині за допомогою засобів герметичного закриття (Патент України на корисну модель № 84792, м. кл. А01К 63/02, B65D 85/50, публ. 25.10.2013, бюл. № 20 [2]). Така тара призначена для забезпечення життєдіяльності гідробіонтів під час їх зберігання та транспортування наземним, повітряним або морським транспортом при одночасному підвищенні універсальності застосування та спрощенні та відповідно зменшенні собівартості зберігання та транспортування гідробіонтів шляхом забезпечення необхідної жорсткості тари та створення конструкції тари з певним співвідношенням об'єму рідини для зберігання гідробіонтів до об'єму мішку. Ця тара дозволяє зберігати та транспортувати, наприклад, акваріумні рибки та інші гідробіонти для акваріумів в термін протягом від 6 до 36 годин, але така конструкція не дозволяє збільшити термін тимчасового зберігання та перевезення гідробіонтів в часі до 54 годин. Найбільш близькою до запропонованої корисної моделі є тара для тимчасового зберігання та транспортування живих гідробіонтів, яка містить картонну коробку, в яку встановлений ящиктермобокс з кришкою, які виконані з міцного та жорсткого термозахисного матеріалу, в якому розташовані заповнені рідиною та газовою сумішшю пластикові ємності для гідробіонтів, і в цих пластикових ємностях розташовані гідробіонти, і також ці пластикові ємності виконані герметичними з усіх сторін і щільно закриті у верхній частині за допомогою засобів щільного 1 UA 121845 U 5 10 15 20 25 30 35 40 45 50 55 закриття, при цьому пластикові ємності для гідробіонтів містять від 1 до 4 шарів, між якими можуть бути встановлені площинні вкладиші (Патент України на корисну модель № 108081, м. кл. А01К 63/02, публ. 24.06.2016, бюл. № 12 [3]). Зазначена тара призначена для забезпечення життєдіяльності гідробіонтів при їх зберіганні та транспортуванні на великі відстані з тривалим часовим інтервалом, з одним або декількома пунктами перевантаження, але конструкція цієї корисної моделі не дозволяє досягти збільшення термін тимчасового зберігання та перевезення гідробіонтів в часі до 54 годин, збільшити виживання цих гідробіонтів до 98 % та водночас запобігти витіканню рідини назовні тари. В основу корисної моделі поставлена задача створення конструкції тари для упаковки, тимчасового зберігання та перевезення гідробіонтів, конструкція якої б за рахунок сукупності суттєвих ознак, в тому числі за рахунок нових ознак, дозволила б досягти збільшення терміну тимчасового зберігання та перевезення гідробіонтів в часі до 54 годин, збільшити виживання цих гідробіонтів до 98 % та водночас запобігти витіканню рідини назовні тари. Поставлена задача вирішується тим, що конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів містить картонну коробку 1, в яку встановлений ящик термобокс 2 з кришкою 3, які виконані з міцного та жорсткого термозахисного матеріалу, в якому розташовані заповнені рідиною 17 та газовою сумішшю 18 пластикові ємності 5 для гідробіонтів 6, і в цих пластикових ємностях 5 розташовані гідробіонти 6, і також ці пластикові ємності 5 виконані герметичними з усіх сторін і щільно закриті у верхній частині 15 за допомогою засобів 7 щільного закриття, при цьому пластикові ємності 5 для гідробіонтів 6 містять від 1 до 4 шарів з можливістю встановлення між цими шарами площинних вкладишів 31. Новим є те, що додатково в ящику-термобоксі 2, отвором до верху, розташований гнучкий пластиковий пакет 4 низької щільності, площина якого покриває днище 9 та чотири стінки 10 ящика - термобокса 2, і в цьому гнучкому пластиковому пакеті 4 розташована множина пластикових ємностей 5 з гідробіонтами 6. При цьому на кожній з цих пластикових ємностей 5, після її наповнення рідиною 17, після завантаження в неї гідробіонтів 6 та після наповнення її газовою сумішшю 18, перед щільним закриттям пластикової ємності 5 у її верхній частині 15, утворено механічне скручення 16 безпосередньо відкритої верхньої частини 15 пластикової ємності 5 довжиною не менш ніж 4 см, яке здійснене в будь-яку сторону до ступеня попереднього щільного закриття пластикової ємності 5 у верхній частині 15 з можливістю остаточного подальшого закріплення та щільного закриття утвореного механічного скручування 16 пластикової ємності 5 у верхній частині 15 за допомогою засобів 7 щільного закриття пластикових ємностей 5. Для окремих умов використання запропонована конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів додатково характеризується наступними ознаками. Між внутрішньою поверхнею 11 днища 9, між чотирма внутрішніми поверхнями 12 стінок 10 ящика - термобокса 2 та між внутрішньою поверхнею кришки 3 додатково встановлений непрозорий гнучкий матеріал 13 таким чином, що цей непрозорий гнучкий матеріал 13 розташований між зовнішніми поверхнями гнучкого пластикового пакета 4 та між внутрішніми поверхнями 11 днища 9, між чотирма внутрішніми поверхнями 12 стінок 10 ящика-термобокса та між внутрішньою поверхнею кришки 3. Як непрозорий гнучкий матеріал 13, який встановлений між внутрішніми поверхнями 10, 12 днища 9, між стінками 11 ящика-термобокса 2, між внутрішньою поверхнею кришки 3 та між зовнішніми поверхнями гнучкого пластикового пакета 4 використовують папір, або непрозорий пластик. Гнучкий пластиковий пакет 4 щільно закритий засобом щільного закриття 8 у верхній частині 28 після розташування в ньому пластикових ємностей 5 з гідробіонтами 6. Як засіб щільного закриття 7 механічного скручення 16 відкритої верхньої частини 15 пластикової ємності 5 використовують утворений із механічного скручення 16 фіксуючий вузол 23. Як засіб щільного закриття 7 механічного скручення 16 відкритої верхньої частини 15 пластикової ємності 5 використовують не менш ніж одне гумове кільце 20, яке в поперечному перерізі 19 містить не менш ніж два ребра 21. Як засіб щільного закриття 7 механічного скручення 16 відкритої верхньої частини 15 пластикової ємності 5 використовують металеву або пластикову скобу 22. Як засіб щільного закриття 7 механічного скручення 16 відкритої верхньої частини 15 пластикової ємності 5 додатково використовують механічний перегин 24 попередньо утвореного механічного скручення 16, і як засіб остаточного щільного закриття 7 механічного перегину 24 попередньо утвореного механічного скручення 16 використовують металеву або пластикову 2 UA 121845 U 5 10 15 20 25 30 35 40 45 50 55 60 скобу 22 або не менш ніж одне гумове кільце 20, яке в поперечному перерізі 19 містить не менш ніж два ребра 21. Заповнені рідиною 17 та газовою сумішшю 18 пластикові ємності 5 з гідробіонтами 6 розташовані у гнучкому пластиковому пакеті 4 та в ящику - термобоксі 2 не менш ніж в два шари 25, 26, і між цими не менш ніж двома шарами 25, 26 встановлено прошарок-полиця 27 у вигляді тонкого площинного елемента, який встановлений на нижній шар 25 пластикових ємностей 5, а зверху цього прошарку-полиці 27 встановлений верхній шар 26 пластикових ємностей 5 з гідробіонтами 6. Після розташування в гнучкому пластиковому пакеті 4 пластикових ємностей 5 з гідробіонтами 6 та перед закриттям гнучкого пластикового пакета 4 у його верхній частині 28 утворено механічне скручення 29 відкритої верхньої частини 28 гнучкого пластикового пакета 4 довжиною не менш ніж 4 см, яке здійснене в будь-яку сторону до ступеня попереднього щільного закриття гнучкого пластикового пакета 4 у верхній частині 28 з можливістю остаточного подальшого закріплення та щільного закриття утвореного механічного скручення 29 гнучкого пластикового пакета 4 у верхній частині 28 за допомогою засобу 8 щільного закриття, за яке може бути використане гумове кільце 20 або металева або пластикова скоба 22, при цьому перед остаточним щільним закриттям гнучкого пластикового пакета 4 може бути додатково використаний механічний перегин 30 попередньо утвореного механічного скручення 29 відкритої верхньої частини 28 гнучкого пластикового пакета 4. Пластикові ємності 5 для гідробіонтів 6 містять від 2 до 5 шарів, які утворені почергово вкладеними одна в другу пластиковими ємностями 5 у кількості від двох до п'яти пластикових ємностей 5 відповідно. У багатошаровій конструкції пластикової ємності 5 для гідробіонтів 6, яка містить від 2 до 5 шарів, простір між стінками першої та другої пластикової ємності 5 додатково заповнений рідиною 17. У багатошаровій конструкції пластикової ємності 5 для гідробіонтів 6, яка містить від 2 до 5 шарів, у нижній внутрішній частині внутрішньої пластикової ємності 5 встановлений внутрішній 3 пакет-вкладиш 32, щільність якого складає не менш ніж 0,919 г/см , і в нижній частині цього внутрішнього пакета-вкладишу 32 розташований гідробіонт 6, при цьому верхня кромка 33 внутрішнього пакета-вкладишу 32 розташована вище або нижче або на такому ж самому рівні, як рівень основної рідини 17 у внутрішній пластиковій ємності 5 з гідробіонтом 6. Кількісне співвідношення об'єму рідини 17 та загального внутрішнього об'єму пластикової ємності 5 складає від 0,05: 1 до 0,55:1 відповідно, при цьому інша частина внутрішнього об'єму пластикової ємності 5, яка не заповнена рідиною 17, заповнена газовою сумішшю 18. Опис конструкції корисної моделі у статичному стані та опис її використання. Промислова здатність запропонованого технічного рішення характеризується кресленнями та описом конструкції тари для упаковки, тимчасового зберігання та перевезення гідробіонтів у статичному стані. Усі елементи корисної моделі показані на Фіг. 1 - Фіг. 8 Фіг. 1 - зображення картонної коробки 1, ящика - термобокса 2 з кришкою 3; Фіг. 2 - схематичне зображення конструкції тари для упаковки, тимчасового зберігання та перевезення гідробіонтів (у поперечному перерізі); Фіг. 3 - схематичне зображення конструкції з двома шарами пластикових ємностей 5 (у поперечному перерізі); Фіг. 4 - схематичне зображення відкритих та закритих пластикових ємностей 5; Фіг. 5 - схематичне зображення закритих пластикових ємностей 5; Фіг. 6 - схематичне зображення закритих багатошарових пластикових ємностей 5; Фіг. 7 - схематичне зображення багатошарової пластикової ємності 5 з внутрішнім пакетомвкладишем 32; Фіг. 8 - зображення гумових кілець 20. Елементи конструкції корисної моделі позначені наступними цифровими позиціями. 1 - картонна коробка; 2 - ящик-термобокс; 3 - кришка ящика-термобокса; 4 - гнучкий пластиковий пакет; 5 - пластикові ємності для гідробіонтів 6; 6 - гідробіонти; 7 - засоби щільного закриття пластикових ємностей 5; 8 - засіб щільного закриття гнучкого пластикового пакета 4; 9 - днище ящика - термобокса 2; 3 UA 121845 U 5 10 15 20 25 30 35 40 45 50 55 10 - стінки ящика - термобокса 2; 11- внутрішня поверхня днища 9 ящика-термобокса 2; 12 - внутрішні поверхні стінок 10 ящика-термобокса 2; 13 - непрозорий гнучкий матеріал; 14 - зовнішні поверхні гнучкого пластикового пакета 4; 15 - верхня частина пластикової ємності 5; 16 - механічне скручення верхньої відкритої частини 15 пластикової ємності 5; 17 - рідина для заповнення пластикових ємностей 5; 18 - газова суміш для заповнення пластикових ємностей 5; 19 - поперечний переріз гумового кільця 20; 20 - гумове кільце 21 - ребра поперечного перерізу 19 гумового кільця 20; 22 - металева або пластикова скоба; 23 - фіксуючий вузол, утворений із механічного скручення 16 верхньої відкритої частини 15 пластикової ємності 5; 24 - перегин утвореного механічного скручення 16; 25, 26 - шари пластикових ємностей 5 для гідробіонтів 6 (в гнучкому пластиковому пакеті 4, в ящику-термобоксі 2); 27 - жорсткий прошарок-полиця у вигляді тонкого площинного елемента; 28 - верхня частина гнучкого пластикового пакета 4; 29 - механічне скручення відкритої верхньої частини 28 гнучкого пластикового пакета 4; 30 - механічний перегин попередньо утвореного механічного скручення 29 відкритої верхньої частини 28 гнучкого пластикового пакета 4; 31 - площині вкладиші між шарами пластикових ємностей 5; 32 - внутрішній пакет-вкладиш; 33 - верхня кромка внутрішнього пакета-вкладиша 32. Запропонована конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів містить зовнішнє упакування у вигляді картонної коробки 1, в яку встановлений ящик-термобокс 2 (Фіг. 1, 2, 3) з кришкою 3 (Фіг. 1). Ящик-термобокс 2 з кришкою 3 виконані з міцного та жорсткого термозахисного матеріалу, наприклад з пінопласту або з пінополістиролу, або з іншого подібного матеріалу. Функціонально ящик-термобокс 2 з кришкою 3 виконують подвійну функцію: пакувально-захисну та як засіб утримання певного температурного режиму для гідробіонтів 6, які зберігаються та транспортуються. Відповідно до запропонованої корисної моделі, додатково в ящику-термобоксі 2, отвором до верху, розташований гнучкий пластиковий пакет 4 низької щільності (Фіг. 2, 3). Цей гнучкий пластиковий пакет 4 по суті є великим пакетом, площина якого покриває днище 9, чотири стінки 10 ящика-термобокса 2 (фіг. 1,2, 3), і в цьому гнучкому пластиковому пакеті (4) в подальшому розташована множина пластикових ємностей 5 з гідробіонтами 6 (Фіг. 2, 3). В окремих випадках виконання та використання корисної моделі, перед тим як у ящик-термобокс 2 встановлено та розміщено зазначений гнучкий пластиковий пакет 4, заздалегідь між внутрішньою поверхнею 11 днища 9 та між чотирма внутрішніми поверхнями 12 стінок 10 ящика-термобокса 2, та між внутрішньою поверхнею кришки 3 додатково встановлений непрозорий гнучкий матеріал 13 таким чином, що цей непрозорий гнучкий матеріал 13 розташований між зовнішніми поверхнями 14 гнучкого пластикового пакета 4 та між внутрішньою поверхнею 11 днища 9, між чотирма внутрішніми поверхнями 12 стінок 10 ящика - термобокса 2 та між внутрішньою поверхнею кришки 3 (Фіг. 2, 3). Тобто цей непрозорий гнучкий матеріал 13 по суті є прошарком між внутрішніми всіма поверхнями ящика-термобокса 2, кришки 3 та між гнучким пластиковим пакетом 4. В окремих випадках виконання корисної моделі як непрозорий гнучкий матеріал 13, який встановлений між всіма внутрішніми поверхнями ящика-термобокса 2 та кришки 3 та між зовнішніми поверхнями гнучкого пластикового пакета 4 використовують папір або непрозорий пластик, або інший подібний матеріал. Після укладання в ящик-термобокс 2 непрозорого гнучкого матеріалу 13 (в окремих випадках) та гнучкого пластикового пакета 4, всередину цієї конструкції встановлюють заповнені рідиною 17 та газовою сумішшю 18 пластикові ємності 5, в яких заздалегідь розташовані гідробіонти 6 (акваріумні риби та інші) (Фіг. 2, 3). Множина пластикових ємностей 5 може бути розташована та встановлена у ящику-термобоксі 2 та всередині гнучкого пластикового пакета 4 в будь-якому порядку: як системно укладена, наприклад, один шаром (Фіг. 2), так і безсистемно до ступеня певного заповнення внутрішньої порожнини гнучкого пластикового пакета 4 в ящикутермобоксі 2. 4 UA 121845 U 5 10 15 20 25 30 35 40 45 50 55 60 Пластикові ємності 5 виконані герметичними з усіх сторін крім верхньої частини 15 (Фіг. 4, Фіг. 4.1.), яка є відкритою і призначена для заповнення пластикових ємностей 5 рідиною 17, гідробіонтами 6 та газовою сумішшю 18. Після завантаження рідиною 17, гідробіонтами 6 та газовою сумішшю 18 (Фіг. 4, Фіг. 4.2, Фіг. 5), пластикові ємності 5 щільно закривають у верхній частині 15 за допомогою засобів 7 (Фіг. 5) щільного закриття наступним чином. Спочатку верхню частину 15 пластикової ємності 5 щільно стискають і потім утворюють механічне скручення 16 безпосередньо відкритої верхньої частини 15 пластикової ємності 5 (Фіг. 4, фіг. 4.2.). Тобто для запобігання можливого майбутнього витоку газової суміші 18 та/або рідини 17 із пластикової ємності 5, для утворення механічного скручення 16 здійснюють обертання кінцевої верхньої частини 15 пластикової ємності 5 навколо своєї осі в будь-яку сторону (вправо чи вліво, "по ходу годинникової стрілки" або "проти ходу годинникової стрілки") до ступеня отримання жорсткого стану кінця верхньої частини 15 пластикової ємності 5 у вигляді "механічного скручення" 16, і до ступеня попереднього щільного закриття пластикової ємності 5 у верхній частині 15. Кількість обертів верхньої частини 15 пластикової ємності 5 повинна бути від 2-х і більше, в залежності від розміру пластикової ємності 5. Довжина L утвореного конструктивного елемента "механічного скручення 16" складає не менш ніж 4 см (Фіг. 4, Фіг. 4.1.), але не обмежуючись цим. У різних випадках виконання корисної моделі довжина L "механічного скручення 16" може бути більше ніж 4 см, в залежності від величини та об'єму пластикової ємності 5. Наявність утвореного механічного скручення 16 надає можливість і потребує остаточного подальшого щільного закріплення та закриття утвореного механічного скручення 16 пластикової ємності 5 у верхній частині 15 за допомогою засобів 7 щільного закриття пластикових ємностей 5. Тобто, після утворення механічного скручення 16 конструкцію завершують остаточним закріпленням та закриттям засобами 7 щільного закриття пластикових ємностей 5, які в різних окремих випадках виконання та використання корисної моделі можуть бути різноманітними. Наприклад, в деяких випадках як засіб щільного закриття 7 механічного скручення 16 відкритої верхньої частини 15 пластикової ємності 5 використовують утворений із механічного скручення 16 фіксуючий вузол 23. Тобто із утвореного механічного скручення 16 шляхом зав'язування утворюють фіксуючий вузол 23 (Фіг. 5, Фіг. 5.4). В окремих випадках використання корисної моделі як засіб щільного закриття 7 механічного скручення 16 відкритої верхньої частини 15 пластикової ємності 5 використовують металеву або пластикову скобу 22, якою максимально щільно затискають саме утворене механічне скручення 16 відкритої верхньої частини 15 пластикової ємності 5 (Фіг. 5, Фіг. 5.1, Фіг. 5.3). В інших окремих випадках використання корисної моделі як засіб щільного закриття 7 механічного скручення 16 відкритої верхньої частини 15 пластикової ємності 5 використовують не менш ніж одне гумове кільце 20 (Фіг. 5, Фіг. 5.2., Фіг. 8), яке в поперечному перерізі 19 містить не менш ніж два ребра 21 (Фіг. 8, Фіг. 8.2). В різних випадках також може бути використано не менш ніж одне гумове кільце (20), яке в поперечному перерізі 19 містить чотири (Фіг. 8.3) або шість (Фіг. 8.4), або вісім ребер 21, але не обмежуючись цим. Крім того, в окремих випадках виконання та використання конструкції тари для упаковки, тимчасового зберігання та перевезення гідробіонтів, наприклад, у разі, коли при транспортуванні гідробіонтів авіаперевізником, літак виконує більше ніж один зліт і одну посадку, як засіб щільного закриття 7 механічного скручення 16 відкритої верхньої частини 15 пластикової ємності 5 додатково використовують механічний перегин 24 (Фіг. 4.3) попередньо утвореного механічного скручення 16, і одночасно як засіб остаточного щільного закриття 7 механічного перегину 24 попередньо утвореного механічного скручення 16 використовують металеву або пластикову скобу 22 (Фіг. 5.3) або не менш ніж одне гумове кільце 20 (Фіг. 5.2), яке в поперечному перерізі 19 містить не менш ніж два ребра 21, але не обмежуючись цим. В окремих випадках використання корисної моделі, наприклад під час перевезення крупних гідрбіонтів, і також з метою запобігання відкриття пластикової ємності (5) при їх тривалому транспортуванні, у складі конструкції тари використовують два і більше гумових кілець 20 одночасно. Таке конструктивне рішення надає можливості у випадку розриву одного гумового кільця 20 під час транспортування запобігти витоку з пластикової ємності 5 газово-рідинної суміші, що в цілому підсилює досягнення технічного результату. В окремих випадках використання корисної моделі, коли здійснюють тимчасове зберігання та транспортування певних видів гідробіонтів, які можуть своїми частинами тіла, або субстратом, на якому знаходяться/прикріплені (сидять чи ростуть) гідробіонти 6, пошкодити внутрішні поверхні пластикових ємностей 5 аж до розриву, використовують багатошарові пластикові ємності 5, що містять від 2 до 5 шарів (Фіг. 6, Фіг. 7). Тобто декілька пластикових ємностей 5 є почергово вкладеними одна в другу, і кількості таких пластикових ємностей 5 може складати від двох до п'яти, що відповідно утворює від двох до п'яти шарів пластикових 5 UA 121845 U 5 10 15 20 25 30 35 40 45 50 55 60 ємностей 5.1, відповідно, основний об'єм рідини 17, газової суміші 18 та, безпосередньо, гідробіонти 6 або декілька гідробіонтів 6 завантажують у ту пластикову ємність 5, яка є внутрішньою. В окремих випадках виконання корисної моделі у багатошаровій конструкції пластикової ємності 5, яка містить від 2 до 5 шарів, простір між стінками першої та другої пластикових ємностей 5 додатково заповнений невеликою кількістю рідини 17 (такою самою, в якій знаходяться гідробіонти 6 у самій внутрішній пластиковій ємності 5) (Фіг. 6, Фіг. 7). Таке рішення необхідно для того, щоб основна рідина 17, у разі пошкодження самої внутрішньої пластикової ємності 5, в якій зберігаються та перевозяться гідробіонти 6, не почала б заповнювати пустоти, які при упакуванні можуть з'явитися між пакетами, і як наслідок рівень основної рідини 17 у самій внутрішній пластиковій ємності 5 не впав би нижче критичної точки, і щоб тваринагідробіонт 6, що міститься у цій пластикової ємності 5, не загинула б без наявності необхідної кількості рідини 17. В окремих випадках виконання корисної моделі, у складі багатошарової конструкції пластикової ємності 5, яка містить від 2 до 5 шарів, між шарами пластикових ємностей 5 може бути встановлений площинний вкладиш 31, який може бути виготовлений із паперу, або із іншого подібного матеріалу (Фіг. 6.2). Такий площинний вкладиш 31 зазвичай розташований по всьому колу стінок пластикових ємностей 5 між стінками та вздовж стінок сусідніх шарів пластикових ємностей 5. Також цей площинний вкладиш може бути розташований вздовж стінок пластикової ємності 5 незначно декілька вище, або незначно декілька нижче або на такому ж самому рівні, як рівень основної рідини 17 у внутрішній пластиковій ємності 5 з гідробіонтами 6. Конструктивно площинний вкладиш 31 розташовують в проміжку між шарами стінок пластикових ємностей 5 там, де відсутня додаткова рідина 17 (яку додають між шарами стінок пластикових ємностей 5). Наприклад, в тришаровій пластиковій ємності 5, якщо у внутрішній пластиковій ємності 5 розташований гідробіонт 6, який знаходиться в основній рідині 17, а проміжок між внутрішньою пластикового ємністю 5 та між другою пластиковою ємністю 5 заповнений додатковою рідиною 17, то площинний вкладиш 31 розташовують в проміжку між стінками другої пластикової ємності 5 та стінками третьої пластикової ємності 5. Використання площинного вкладиша 31 між шарами пластикових ємностей 5 додає міцності і жорсткості багатошаровій конструкції пластикової ємності 5, яка містить від 2 до 5 шарів (від пошкодження стінок пластикових ємностей 5 гідробіонтами 6). Крім того, водночас наявність площинного вкладиша 31 часткового запобігає потраплянню світла у пластикову ємність 5, що є доцільним при перевезенні гідробіонтів 6, які схильні до стресових явищ при перевезенні. Наявність площинного вкладишу 31 підвищує запобігання можливих розривів стінок пластикових ємностей 5 і одночасно забезпечує антистресовий ефект для гідробіонтів 6, що в цілому підсилює досягнення технічного результату. В окремих випадках перевезення гідробіонтів 6, які не схильні до стресових явищ, а також, які не пошкоджують стінки пластикових ємностей 5, у складі конструкції тари для упаковки, тимчасового зберігання та перевезення гідробіонтів можуть бути застосовані одна або дві пластикові ємності 5 (одношарова або двошарова) без використання площинного вкладишу 31 (Фіг. 6.1). Також в окремих випадках виконання корисної моделі, у складі багатошарової конструкції пластикової ємності 5, яка містить від 2 до 5 шарів, для перевезення певних видів гідробіонтів 6 (наприклад - раків, крабів, коралів та інших подібних), у нижній внутрішній частині внутрішньої пластикової ємності 5 може бути встановлено внутрішній пакет-вкладиш 32 (Фіг. 7), який 3 виконаний з щільного матеріалу, щільність якого складає від 0,919 г/см і більше. Тобто внутрішній пакет-вкладиш 32 насувається на нижню частину субстракту, на якому росте або прикріплений гідробіонт 6, наприклад, у вигляді коралу, а потім внутрішній пакет-вкладиш 32 разом із гідробіонтом 6 вставляють (розташовують) у внутрішній пластиковій ємності 5. Внутрішній пакет-вкладиш 32 може бути виготовлений із щільного поліетилену, поліпропілену, поліефру або із іншого подібного матеріалу щільністю не менш ніж 0,919 г/см, але не обмежуючись цим. Верхня кромка 33 (Фіг. 7) такого внутрішнього пакета-вкладишу 32 може бути розташована незначно декілька вище, або незначно декілька нижче або на такому ж самому рівні, як рівень основної рідини 17 у внутрішній пластиковій ємності 5 з гідробіонтом 6 у складі багатошарової конструкції пластикової ємності 5, яка містить від 2 до 5 шарів. Наявність внутрішнього пакета-вкладишу 32 підвищує запобіганню можливих розривів стінок внутрішньої пластикової ємності 5, що в цілому підсилює досягнення технічного результату. В окремих випадках виконання корисної моделі для упакування, зберігання та транспортування різних видів гідробінотів 6, кількісне співвідношення об'єму рідини 17 та загального внутрішнього об'єму пластикової ємності 5 складає від 0,05: 1 до 0,55: 1 відповідно, 6 UA 121845 U 5 10 15 20 25 30 35 40 45 50 55 при цьому інша частина внутрішнього об'єму пластикової ємності 5, яка не заповнена рідиною 17, заповнена газовою сумішшю 18. Тобто об'єм рідини 17 може складати в межах від 0,05 до 0,55 від загального внутрішнього об'єму пластикової ємності 5, прийнятого за одиницю - 1. Конструкцію пластикові ємності 5 з мінімальним об'ємом рідини 17 (наприклад, коли об'єм рідини 17 складає в об'ємному співвідношенні 0,05 до 1 (одиниці) загального внутрішнього об'єму пластикові ємності 5) утворюють і застосовують для тимчасового зберігання і транспортування тих видів гідробіонтів 6, які достатньо тривалий термін власної життєдіяльності майже не потребують наявності рідини 17 або потребують мінімальну кількість такої рідини 17. Заповнені рідиною 17 та газовою сумішшю 18 пластикові ємності 5, в яких заздалегідь розташовані гідробіонти 6, і які вже повністю і остаточно закріплені та закриті у верхній частині 15, можуть бути розташовані в ящику-термобоксі 2 в один шар (Фіг. 2) і потім конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів може бути остаточно упакована. При цьому в окремих випадках виконання і використання корисної моделі заповнені рідиною 17 та газовою сумішшю 18 пластикові ємності 5 з гідробіонтами 6 можуть бути розташовані у гнучкому пластиковому пакеті 4 та в ящику-термобоксі 2 не менш ніж в два шари 25, 26, і між цими не менш ніж двома шарами 25, 26 встановлено прошарок-полиця 27 (Фіг. 3). Така прошарок-полиця 27 може бути виконана у вигляді тонкого площинного елемента, який встановлений на нижній шар 25 пластикових ємностей 5 з гідробіонтами 6, а зверху цієї прошарки-полиці 27 розміщений верхній шар 26 пластикових ємностей 5 з гідробіонтами 6. Кількість шарів 25, 26 та кількість прошарків-полиць 27 може бути більшою ніж два шари 25, 26 і ніж одна полиця 27 в залежності від загального об'єму ящика-термобокса 2. Використання полиць 27 підсилює досягнення технічного результату шляхом надання додаткової жорсткості усій конструкції тари та шляхом зменшення тиску на окремі пластикові ємності 5 з гідробіонтами 6. Після формування внутрішньої порожнини конструкції тари для упаковки, тимчасового зберігання та перевезення гідробіонтів, тобто після остаточного укладання пластикових ємностей 5 з гідробіонтами 6 у підготовлений і сформований ящик-термобокс 2 з гнучким пластиковим пакетом 4, цей гнучкий пластиковий пакет 4 також щільно закривають засобом щільного закриття 8 у його верхній частині 28 (Фіг. 3). Таке закриття може бути здійснено різними конструктивними елементами (скобами 22 (Фіг. 3), гумовими кільцями, шляхом запаювання, фіксуючим вузлом та іншими засобами). Крім того, гнучкий пластиковий пакет 4 може бути і не закритий засобом щільного закриття 8, а його верхня частина 28 може бути укладена звичайним способом на поверхні гнучкого пластикового пакета 4 без будь-якої спеціальної конструктивної фіксації (на кресленнях не показано). І після цього заповнений ящиктермобокс 2 щільно закривають кришкою 3 і встановлюють у картонну коробку 1, і в такому вигляді конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів може бути завантажена для її подальшого транспортування. В окремих випадках виконання і використання корисної моделі, після розташування в гнучкому пластиковому пакеті 4 пластикових ємностей 5 з гідробіонтами 6 та перед закриттям гнучкого пластикового пакета 4 у його верхній частині 28 утворюють механічне скручення 29 відкритої верхньої частини 28 гнучкого пластикового пакета 4 (Фіг. 2). Таке механічне скручення 29 є антологічним із механічним скрученням 16, яке утворюють на пластикових ємностях 5. Утворення механічного скручення 29 може бути здійснено шляхом закручування відкритої верхньої частини 28 в будь-яку сторону - вліво або вправо, "по ходу годинникової стрілки" або "проти ходу годинникової стрілки" до ступеня отримання жорсткого стану кінця верхньої частини 28 гнучкого пластикового пакета 4 у вигляді "механічного скручення" 29, і до ступеню попереднього щільного закриття гнучкого пластикового пакета 4 у верхній частині 28. Кількість обертів верхньої частини 28 повинна бути від 2-х і більше. Довжина L1 (Фіг. 2) утвореного конструктивного елемента "механічного скручення 29" складає не менш ніж 4 см, але не обмежуючись цим. У різних випадках виконання корисної моделі довжина "механічного скручення 29" може бути більше ніж 4 см. Наявність утвореного механічного скручення 29 надає можливість і потребує остаточного подальшого щільного закріплення та закриття утвореного механічного скручення 29 у верхній частині 28 за допомогою засобів 8 щільного закриття. Як засіб 8 щільного закриття в різних окремих випадках може бути використане гумове кільце 20 або металева або пластикова скоба 22 (Фіг. 3). Також перед остаточним герметичним закриттям гнучкого пластикового пакета 4 може бути додатково використаний механічний перегин 30 (Фіг. 3) попередньо утвореного механічного скручення 29 відкритої верхньої частини 28 гнучкого пластикового пакета 4. Таке конструктивне рішення підсилює досягнення технічного результату за рахунок наявності додаткового щільного закриття гнучкого пластикового пакета 4, що 7 UA 121845 U 5 10 15 20 25 30 35 40 45 50 55 дозволяє запобігти витіканню рідини назовні тари у випадку пошкодження пластикових ємностей 5 з гідробіонтами 6 та перевертання тари при перевезенні. Сукупність усіх суттєвих ознак запропонованої конструкції тари для упаковки, тимчасового зберігання та перевезення гідробіонтів, в тому числі її нові суттєві ознаки, дозволяють одержати поставлений технічний результат, а саме - досягти збільшення терміну тимчасового зберігання та перевезення гідробіонтів в часі до 54 годин, збільшити виживання цих гідробіонтів до 98 % та водночас запобігти витіканню рідини назовні тари. Нові ознаки запропонованої конструкції тари, а саме те, що додатково в ящику - термобоксі 2 розташований гнучкий пластиковий пакет 4, який покриває внутрішню порожнину ящика термобокса 2, і в цьому гнучкому пластиковому пакеті 4 розташована множина пластикових ємностей 5 з гідробіонтами 6, і те, що після наповнення пластикової ємності 5 рідиною 17, після завантаження в неї гідробіонтів 6 та після наповнення її газовою сумішшю 18, і перед її щільним закриттям у її верхній частині 15 утворено механічне скручення 16 безпосередньо відкритої верхньої частини 15 пластикової ємності 5 до ступеня попереднього щільного закриття пластикової ємності 5з можливістю остаточного подальшого щільного закріплення та закриття утвореного механічного скручення 16 за допомогою засобів 7 щільного закриття пластикових ємностей 5 дозволяє значно підвищити надійність і щільність пакування гідробіонтів 6 для тимчасового зберігання та перевезення в термін до 54 годин. Водночас з цим, за рахунок зазначених нових ознак корисної моделі, також з'являється можливість підвищити виживання гідробіонтів 6, які транспортуються на далеку відстань до 98 %. За рахунок наявності гнучкого пластикового пакета 4, який додатково розташований в ящику - термобоксі 2 і покриває внутрішню порожнину ящика - термобокса 2 досягається можливість запобігти витіканню рідини назовні тари у випадках пошкодження пластикових ємностей 5 з гідробіонтами 6. Додаткові нові ознаки корисної моделі, такі як: використання для герметичного закриття пластикових ємностей 5 фіксуючого вузла 23, гумових кілець 20, металевих або пластикових скоб 22, використання механічного перегину 24; укладання пластикових ємностей 5 шарами 25, 26 з перекладанням цих шарів прошарками-полицями 27; використання багатошарових пластикових ємностей 5; використання непрозорого гнучкого матеріалу 13 у вигляді паперу або непрозорого пластику таким чином, що він розташований між зовнішніми поверхнями гнучкого пластикового пакета 4 та між внутрішніми поверхнями 11 днища 9, між чотирма внутрішніми поверхнями 12 стінок 10 ящика - термобокса та між внутрішньою та верхньою кришки (3); щільне закриття гнучкого пластикового пакета 4 засобом щільного закриття 8 у вигляді гумового кільця 20, або металевої або пластикової скоби 22 з можливим додатковим використанням механічного перегин 30 попередньо утвореного механічного скручення 29 у верхній частині 28 після розташування в ньому пластикових ємностей 5 з гідробіонтами 6; використання багатошарових пластикових ємностей 5 з використанням або без використання площинних вкладишів 31 або внутрішнього пакета-вкладишу 32 та з можливістю заповнення проміжків між стінками багатошарових пластикових ємностей 5 рідиною 17, дозволяють підсилити досягнення технічного результату і водночас використовувати конструкцію тари для упаковки, тимчасового зберігання та перевезення гідробіонтів під час довготривалих авіаційних перельотів з декількома зльотами та посадками літака, під час морських перевезень та хитавиць або під час тривалого транспортування наземним транспортом. При використанні корисної моделі технічний результат досягається саме в межах кількісних параметрів ознак зазначених у формулі корисної моделі. Запропонована конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів багаторазово виготовлена і використана за її цільовим призначенням, також були проведені її широкі експериментально-виробничі випробування для упакування, тимчасового зберігання і для довготривалих перельотів упакованих гідробіонтів, які показали промислову здатність цієї конструкції тари та її високу ефективність при використанні. Джерела інформації: 1. Патент України на корисну модель № 107356, м. кл. А01К 63/02, B65D 85/50, публ. 25.05.2016, бюл. №10. 2. Патент України на корисну модель № 84792, м. кл. А01К 63/02, B65D 85/50, публ. 25.10.2013, бюл. №20. 3. Патент України на корисну модель № 108081, м. кл. А01К 63/02, публ. 24.06.2016, бюл. № 12 - прототип. 8 UA 121845 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 40 45 50 55 60 1. Конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів, яка містить картонну коробку (1), в яку встановлений ящик - термобокс (2) з кришкою (3), які виконані з міцного та жорсткого термозахисного матеріалу, в якому розташовані заповнені рідиною (17) та газовою сумішшю (18) пластикові ємності (5) для гідробіонтів (6), і в цих пластикових ємностях (5) розташовані гідробіонти (6), і також ці пластикові ємності (5) виконані герметичними з усіх сторін і щільно закриті у верхній частині (15) за допомогою засобів (7) щільного закриття, при цьому пластикові ємності (5) для гідробіонтів (6) містять від 1 до 4 шарів з можливістю встановлення між цими шарами площинних вкладишів (31), яка відрізняється тим, що додатково в ящику - термобоксі (2), отвором до верху, розташований гнучкий пластиковий пакет (4) низької щільності, площина якого покриває днище (9) та чотири стінки (10) ящика - термобокса (2), і в цьому гнучкому пластиковому пакеті (4) розташована множина пластикових ємностей (5) з гідробіонтами (6), при цьому на кожній з цих пластикових ємностей (5), після її наповнення рідиною (17), після завантаження в неї гідробіонтів (6) та після наповнення її газовою сумішшю (18), перед щільним закриттям пластикової ємності (5) у її верхній частині (15), утворено механічне скручення (16) безпосередньо відкритої верхньої частини (15) пластикової ємності (5) довжиною не менш ніж 4 см, яке здійснене в будь-якусторону до ступеня попереднього щільного закриття пластикової ємності (5) у верхній частині (15) з можливістю остаточного подальшого закріплення та щільного закриття утвореного механічного скручування (16) пластикової ємності (5) у верхній частині (15) за допомогою засобів (7) щільного закриття пластикових ємностей (5). 2. Конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів за п. 1, яка відрізняється тим, що між внутрішньою поверхнею (11) днища (9), між чотирма внутрішніми поверхнями (12) стінок (10) ящика - термобокса (2) та між внутрішньою поверхнею кришки (3) додатково встановлений непрозорий гнучкий матеріал (13) таким чином, що цей непрозорий гнучкий матеріал (13) розташований між зовнішніми поверхнями гнучкого пластикового пакета (4) та між внутрішніми поверхнями (11) днища (9), між чотирма внутрішніми поверхнями (12) стінок (10) ящика - термобокса та між внутрішньою поверхнею кришки (3). 3. Конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів за п. 1 та за п. 2, яка відрізняється тим, що як непрозорий гнучкий матеріал (13), який встановлений між внутрішніми поверхнями (10, 12) днища (9), між стінками (11) ящика - термобокса (2), між внутрішньою поверхнею кришки (3) та між зовнішніми поверхнями гнучкого пластикового пакета (4), використовують папір або непрозорий пластик. 4. Конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів за п. 1, яка відрізняється тим, що гнучкий пластиковий пакет (4) щільно закритий засобом щільного закриття (8) у верхній частині (28) після розташування в ньому пластикових ємностей (5) з гідробіонтами (6). 5. Конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів за п. 1, яка відрізняється тим, що як засіб щільного закриття (7) механічного скручення (16) відкритої верхньої частини (15) пластикової ємності (5) використовують утворений із механічного скручення (16) фіксуючий вузол (23). 6. Конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів за п. 1, яка відрізняється тим, що як засіб щільного закриття (7) механічного скручення (16) відкритої верхньої частини (15) пластикової ємності (5) використовують не менш ніж одне гумове кільце (20), яке в поперечному перерізі (19) містить не менш ніж два ребра (21). 7. Конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів за п. 1, яка відрізняється тим, що як засіб щільного закриття (7) механічного скручення (16) відкритої верхньої частини (15) пластикової ємності (5) використовують металеву або пластикову скобу (22). 8. Конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів за п. 1, яка відрізняється тим, що як засіб щільного закриття (7) механічного скручення (16) відкритої верхньої частини (15) пластикової ємності (5) додатково використовують механічний перегин (24) попередньо утвореного механічного скручення (16), і як засіб остаточного щільного закриття (7) механічного перегину (24) попередньо утвореного механічного скручення (16) використовують металеву або пластикову скобу (22) або не менш ніж одне гумове кільце (20), яке в поперечному перерізі (19) містить не менш ніж два ребра (21). 9. Конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів за п. 1, яка відрізняється тим, що заповнені рідиною (17) та газовою сумішшю (18) пластикові ємності 9 UA 121845 U 5 10 15 20 25 30 35 (5) з гідробіонтами (6) розташовані у гнучкому пластиковому пакеті (4) та в ящику - термобоксі (2) не менш ніж в два шари (25, 26), і між цими не менш ніж двома шарами (25, 26) встановлено прошарок-полицю (27) у вигляді тонкого площинного елемента, який встановлений на нижній шар (25) пластикових ємностей (5), а зверху цього прошаркуполиці (27) встановлений верхній шар 26 пластикових ємностей (5) з гідробіонтами (6). 10. Конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів за п. 1 та за п. 4, яка відрізняється тим, що після розташування в гнучкому пластиковому пакеті (4) пластикових ємностей (5) з гідробіонтами (6) та перед закриттям гнучкого пластикового пакета (4) у його верхній частині (28) утворено механічне скручення (29) відкритої верхньої частини (28) гнучкого пластикового пакета (4) довжиною не менш ніж 4 см, яке здійснене в будь-яку сторону до ступеня попереднього щільного закриття гнучкого пластикового пакета (4) у верхній частині (28) з можливістю остаточного подальшого закріплення та щільного закриття утвореного механічного скручення (29) гнучкого пластикового пакета (4) у верхній частині (28) за допомогою засобу (8) щільного закриття, за який може бути використане гумове кільце (20) або металева, або пластикова скоба (22), при цьому перед остаточним щільним закриттям гнучкого пластикового пакета (4) може бути додатково використаний механічний перегин (30) попередньо утвореного механічного скручення (29) відкритої верхньої частини (28) гнучкого пластикового пакета (4). 11. Конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів за п. 1, яка відрізняється тим, що пластикові ємності (5) для гідробіонтів (6) містять від 2 до 5 шарів, які утворені почергово вкладеними одна в другу пластиковими ємностями (5) у кількості від двох до п'яти пластикових ємностей (5) відповідно. 12. Конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів за п. 1 та за п. 11, яка відрізняється тим, що у багатошаровій конструкції пластикової ємності (5) для гідробіонтів (6), яка містить від 2 до 5 шарів, простір між стінками першої та другої пластикових ємностей (5) додатково заповнений рідиною (17). 13. Конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів за п. 1 та за п. 11, яка відрізняється тим, що у багатошаровій конструкції пластикової ємності (5) для гідробіонтів (6), яка містить від 2 до 5 шарів, у нижній внутрішній частині внутрішньої пластикової ємності (5) встановлений внутрішній пакет-вкладиш (32), щільність якого складає не 3 менш ніж 0,919 г/см , і в нижній частині цього внутрішнього пакета-вкладишу (32) розташований гідробіонт (6), при цьому верхня кромка (33) внутрішнього пакета-вкладишу 32 розташована вище або нижче, або на такому ж самому рівні, як рівень основної рідини (17) у внутрішній пластиковій ємності (5) з гідробіонтом (6). 14. Конструкція тари для упаковки, тимчасового зберігання та перевезення гідробіонтів за п. 1, яка відрізняється тим, що кількісне співвідношення об'єму рідини (17) та загального внутрішнього об'єму пластикової ємності (5) складає від 0,05:1 до 0,55:1, відповідно, при цьому інша частина внутрішнього об'єму пластикової ємності (5), яка не заповнена рідиною (17), заповнена газовою сумішшю (18). 10 UA 121845 U 11 UA 121845 U 12 UA 121845 U 13 UA 121845 U 14 UA 121845 U 15 UA 121845 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 16
