Картридж для бриття

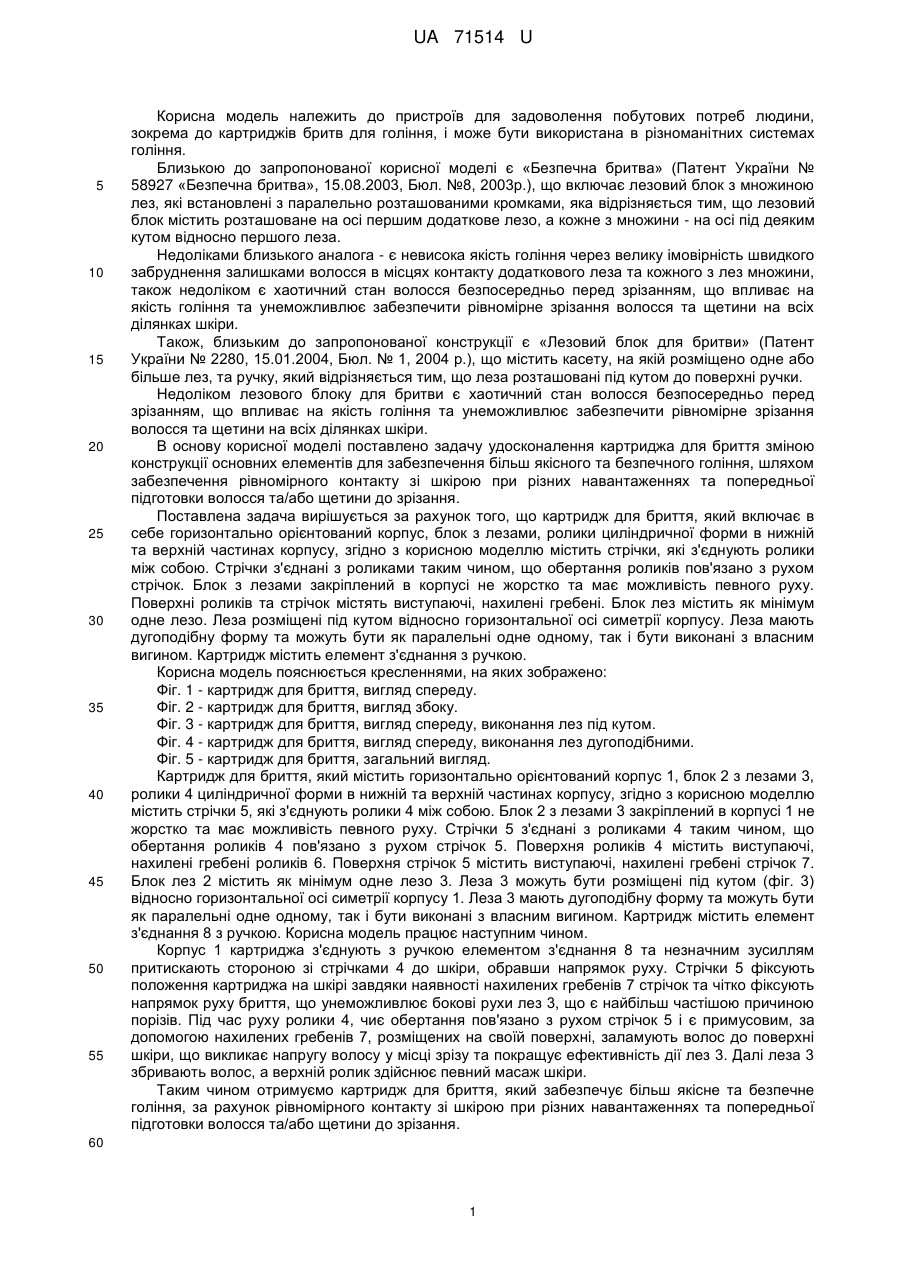

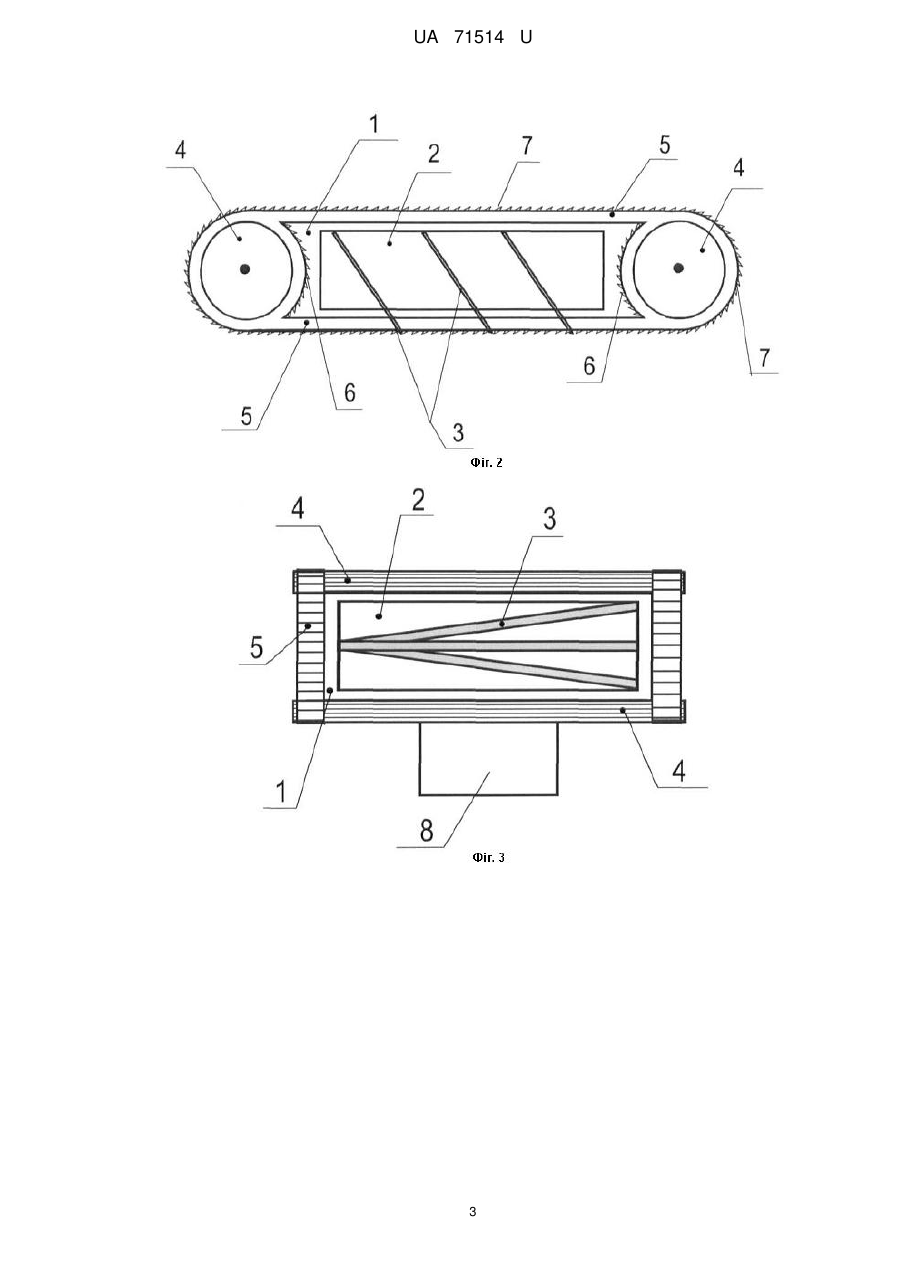

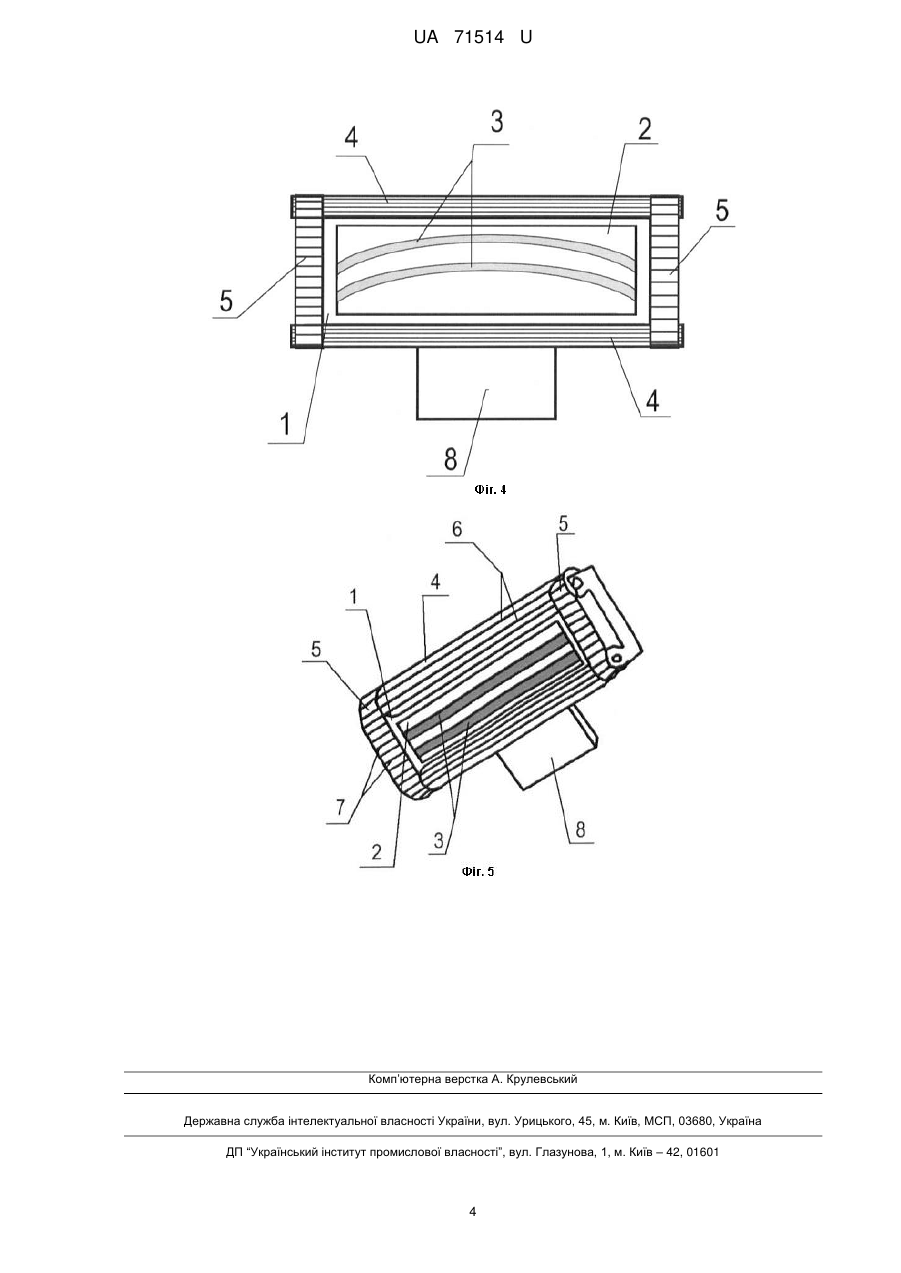

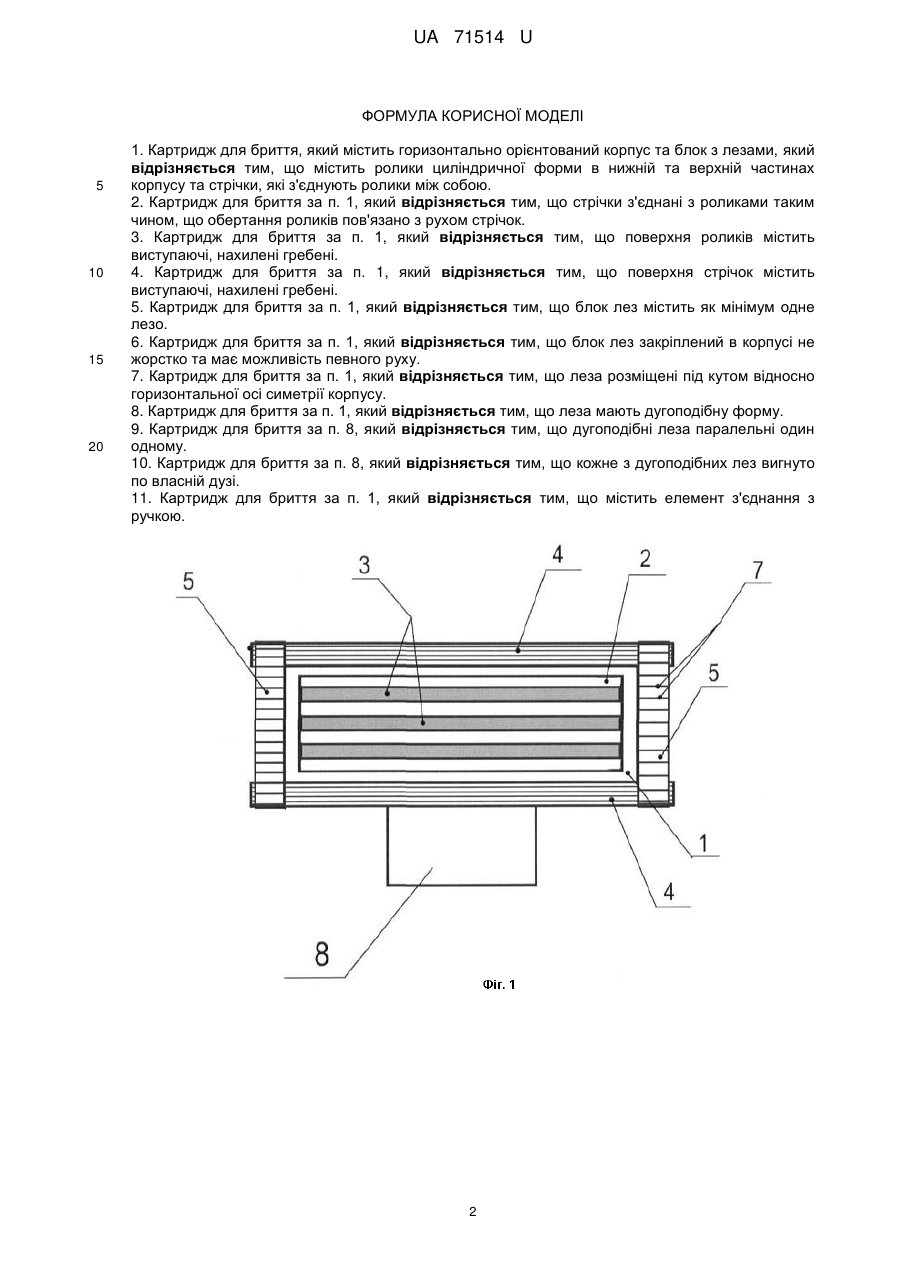

Реферат: UA 71514 U UA 71514 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для задоволення побутових потреб людини, зокрема до картриджів бритв для гоління, і може бути використана в різноманітних системах гоління. Близькою до запропонованої корисної моделі є «Безпечна бритва» (Патент України № 58927 «Безпечна бритва», 15.08.2003, Бюл. №8, 2003р.), що включає лезовий блок з множиною лез, які встановлені з паралельно розташованими кромками, яка відрізняється тим, що лезовий блок містить розташоване на осі першим додаткове лезо, а кожне з множини - на осі під деяким кутом відносно першого леза. Недоліками близького аналога - є невисока якість гоління через велику імовірність швидкого забруднення залишками волосся в місцях контакту додаткового леза та кожного з лез множини, також недоліком є хаотичний стан волосся безпосередньо перед зрізанням, що впливає на якість гоління та унеможливлює забезпечити рівномірне зрізання волосся та щетини на всіх ділянках шкіри. Також, близьким до запропонованої конструкції є «Лезовий блок для бритви» (Патент України № 2280, 15.01.2004, Бюл. № 1, 2004 р.), що містить касету, на якій розміщено одне або більше лез, та ручку, який відрізняється тим, що леза розташовані під кутом до поверхні ручки. Недоліком лезового блоку для бритви є хаотичний стан волосся безпосередньо перед зрізанням, що впливає на якість гоління та унеможливлює забезпечити рівномірне зрізання волосся та щетини на всіх ділянках шкіри. В основу корисної моделі поставлено задачу удосконалення картриджа для бриття зміною конструкції основних елементів для забезпечення більш якісного та безпечного гоління, шляхом забезпечення рівномірного контакту зі шкірою при різних навантаженнях та попередньої підготовки волосся та/або щетини до зрізання. Поставлена задача вирішується за рахунок того, що картридж для бриття, який включає в себе горизонтально орієнтований корпус, блок з лезами, ролики циліндричної форми в нижній та верхній частинах корпусу, згідно з корисною моделлю містить стрічки, які з'єднують ролики між собою. Стрічки з'єднані з роликами таким чином, що обертання роликів пов'язано з рухом стрічок. Блок з лезами закріплений в корпусі не жорстко та має можливість певного руху. Поверхні роликів та стрічок містять виступаючі, нахилені гребені. Блок лез містить як мінімум одне лезо. Леза розміщені під кутом відносно горизонтальної осі симетрії корпусу. Леза мають дугоподібну форму та можуть бути як паралельні одне одному, так і бути виконані з власним вигином. Картридж містить елемент з'єднання з ручкою. Корисна модель пояснюється кресленнями, на яких зображено: Фіг. 1 - картридж для бриття, вигляд спереду. Фіг. 2 - картридж для бриття, вигляд збоку. Фіг. 3 - картридж для бриття, вигляд спереду, виконання лез під кутом. Фіг. 4 - картридж для бриття, вигляд спереду, виконання лез дугоподібними. Фіг. 5 - картридж для бриття, загальний вигляд. Картридж для бриття, який містить горизонтально орієнтований корпус 1, блок 2 з лезами 3, ролики 4 циліндричної форми в нижній та верхній частинах корпусу, згідно з корисною моделлю містить стрічки 5, які з'єднують ролики 4 між собою. Блок 2 з лезами 3 закріплений в корпусі 1 не жорстко та має можливість певного руху. Стрічки 5 з'єднані з роликами 4 таким чином, що обертання роликів 4 пов'язано з рухом стрічок 5. Поверхня роликів 4 містить виступаючі, нахилені гребені роликів 6. Поверхня стрічок 5 містить виступаючі, нахилені гребені стрічок 7. Блок лез 2 містить як мінімум одне лезо 3. Леза 3 можуть бути розміщені під кутом (фіг. 3) відносно горизонтальної осі симетрії корпусу 1. Леза 3 мають дугоподібну форму та можуть бути як паралельні одне одному, так і бути виконані з власним вигином. Картридж містить елемент з'єднання 8 з ручкою. Корисна модель працює наступним чином. Корпус 1 картриджа з'єднують з ручкою елементом з'єднання 8 та незначним зусиллям притискають стороною зі стрічками 4 до шкіри, обравши напрямок руху. Стрічки 5 фіксують положення картриджа на шкірі завдяки наявності нахилених гребенів 7 стрічок та чітко фіксують напрямок руху бриття, що унеможливлює бокові рухи лез 3, що є найбільш частішою причиною порізів. Під час руху ролики 4, чиє обертання пов'язано з рухом стрічок 5 і є примусовим, за допомогою нахилених гребенів 7, розміщених на своїй поверхні, заламують волос до поверхні шкіри, що викликає напругу волосу у місці зрізу та покращує ефективність дії лез 3. Далі леза 3 збривають волос, а верхній ролик здійснює певний масаж шкіри. Таким чином отримуємо картридж для бриття, який забезпечує більш якісне та безпечне гоління, за рахунок рівномірного контакту зі шкірою при різних навантаженнях та попередньої підготовки волосся та/або щетини до зрізання. 60 1 UA 71514 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Картридж для бриття, який містить горизонтально орієнтований корпус та блок з лезами, який відрізняється тим, що містить ролики циліндричної форми в нижній та верхній частинах корпусу та стрічки, які з'єднують ролики між собою. 2. Картридж для бриття за п. 1, який відрізняється тим, що стрічки з'єднані з роликами таким чином, що обертання роликів пов'язано з рухом стрічок. 3. Картридж для бриття за п. 1, який відрізняється тим, що поверхня роликів містить виступаючі, нахилені гребені. 4. Картридж для бриття за п. 1, який відрізняється тим, що поверхня стрічок містить виступаючі, нахилені гребені. 5. Картридж для бриття за п. 1, який відрізняється тим, що блок лез містить як мінімум одне лезо. 6. Картридж для бриття за п. 1, який відрізняється тим, що блок лез закріплений в корпусі не жорстко та має можливість певного руху. 7. Картридж для бриття за п. 1, який відрізняється тим, що леза розміщені під кутом відносно горизонтальної осі симетрії корпусу. 8. Картридж для бриття за п. 1, який відрізняється тим, що леза мають дугоподібну форму. 9. Картридж для бриття за п. 8, який відрізняється тим, що дугоподібні леза паралельні один одному. 10. Картридж для бриття за п. 8, який відрізняється тим, що кожне з дугоподібних лез вигнуто по власній дузі. 11. Картридж для бриття за п. 1, який відрізняється тим, що містить елемент з'єднання з ручкою. 2 UA 71514 U 3 UA 71514 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
